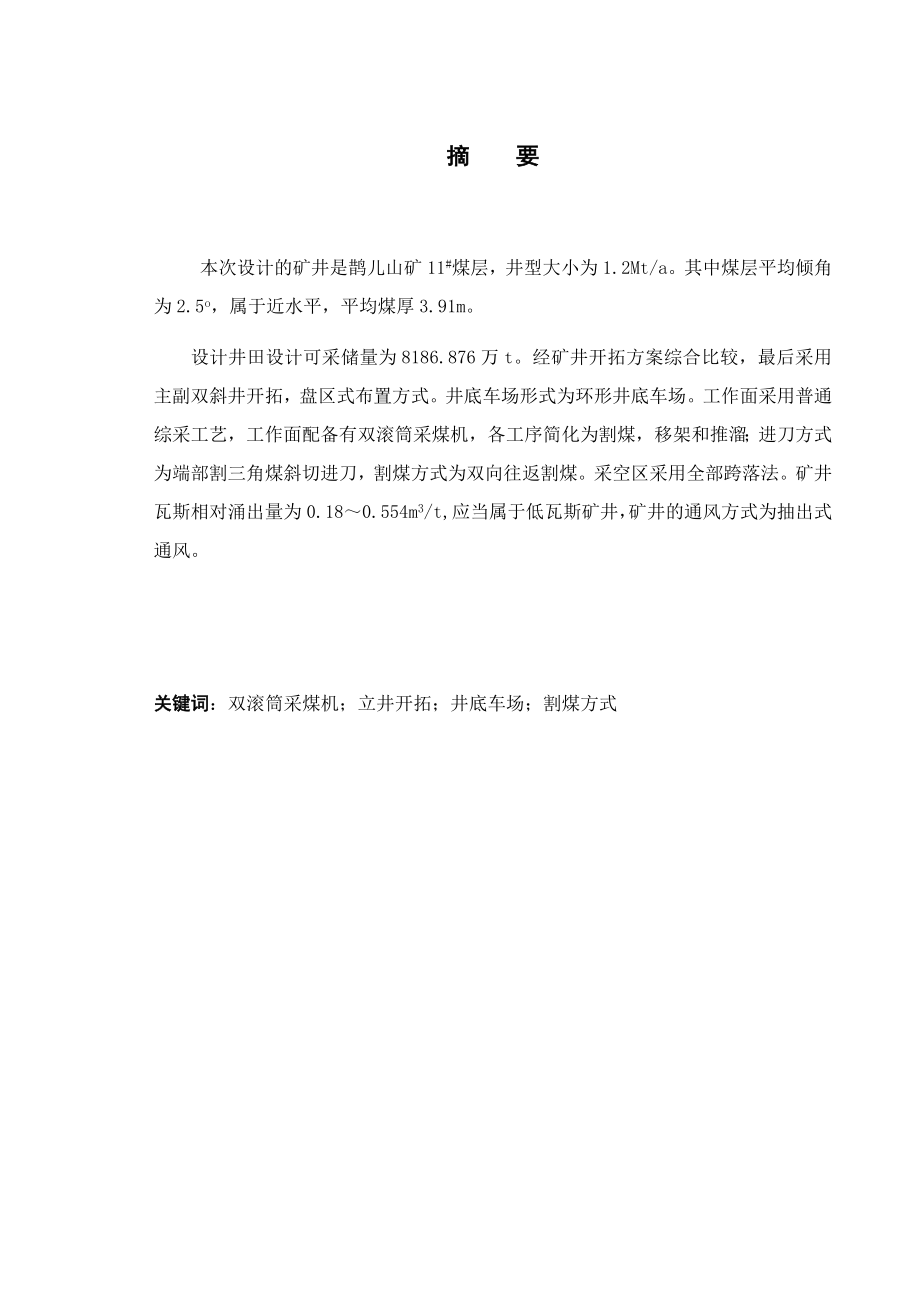

1、摘 要本次设计的矿井是鹊儿山矿11#煤层，井型大小为1.2Mt/a。其中煤层平均倾角为2.5o，属于近水平，平均煤厚3.91m。设计井田设计可采储量为8186.876万t。经矿井开拓方案综合比较，最后采用主副双斜井开拓，盘区式布置方式。井底车场形式为环形井底车场。工作面采用普通综采工艺，工作面配备有双滚筒采煤机，各工序简化为割煤，移架和推溜；进刀方式为端部割三角煤斜切进刀，割煤方式为双向往返割煤。采空区采用全部跨落法。矿井瓦斯相对涌出量为0.180.554m3/t,应当属于低瓦斯矿井，矿井的通风方式为抽出式通风。关键词：双滚筒采煤机；立井开拓；井底车场；割煤方式ABSTRACT The des

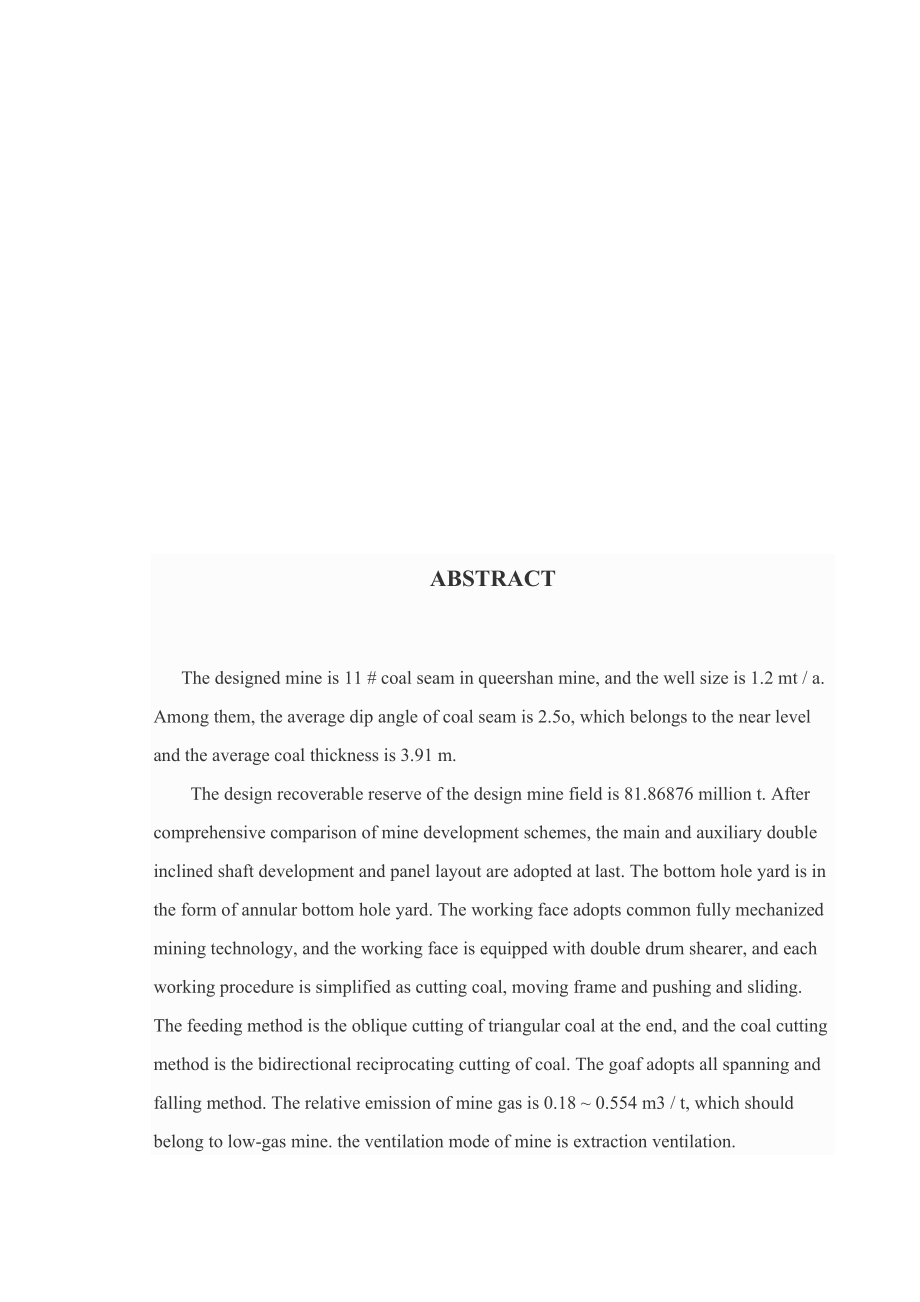

2、igned mine is 11 # coal seam in queershan mine, and the well size is 1.2 mt / a. Among them, the average dip angle of coal seam is 2.5o, which belongs to the near level and the average coal thickness is 3.91 m. The design recoverable reserve of the design mine field is 81.86876 million t. After comp
3、rehensive comparison of mine development schemes, the main and auxiliary double inclined shaft development and panel layout are adopted at last. The bottom hole yard is in the form of annular bottom hole yard. The working face adopts common fully mechanized mining technology, and the working face is
4、 equipped with double drum shearer, and each working procedure is simplified as cutting coal, moving frame and pushing and sliding. The feeding method is the oblique cutting of triangular coal at the end, and the coal cutting method is the bidirectional reciprocating cutting of coal. The goaf adopts

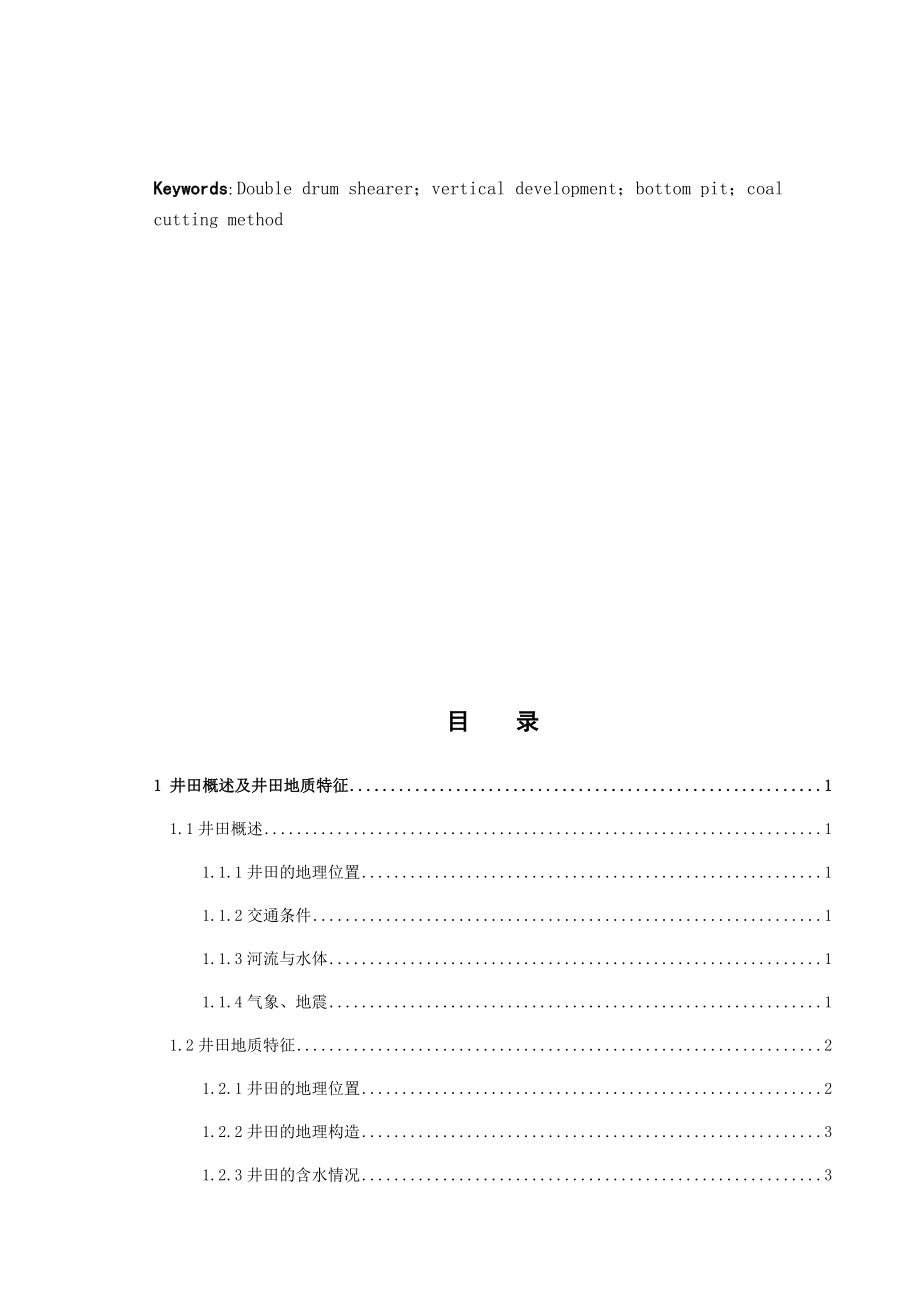

5、 all spanning and falling method. The relative emission of mine gas is 0.18 0.554 m3 / t, which should belong to low-gas mine. the ventilation mode of mine is extraction ventilation.Keywords: Double drum shearer；vertical development；bottom pit；coal cutting method目 录1 井田概述及井田地质特征11.1井田概述11.1.1井田的地理位置
6、11.1.2交通条件11.1.3河流与水体11.1.4气象、地震11.2井田地质特征21.2.1井田的地理位置21.2.2井田的地理构造31.2.3井田的含水情况31.3地层、煤层特征41.3.1地层特征41.3.2煤层特征52 井田储量和服务年限62.1井田工业储量62.1.1 储量计算方法62.1.2储量主要参数的确定62.2矿井可采储量72.2.1煤柱损失计算72.2.2可采储量计算82.3矿井设计生产能力及服务年限计算92.3.1 矿井的工作制度92.3.2矿井设计生产能力确定92.3.3 矿井及水平服务年限的计算103 井田开拓123.1井田的地理位置123.1.1井田的地理位置12
7、3.1.2工业广场的位置123.1.3井田的地理位置、井筒形式的选择133.2矿井开拓巷道193.2.1井田的地理位置194 盘区或带区巷道布置234.1盘区巷道布置234.1.1煤层地质特征234.1.2盘区巷道布置及生产系统235 采煤方法255.1采煤工艺方式255.1.1煤层地质特征255.1.2回采工作面长度的确定255.1.3工作面的推进方向和推进度265.1.4综采工作面的主要设备265.2采煤工艺方式265.2.1采煤工艺265.2.2工作面支护方式与采空区的处理285.2.3工作面支护选型及顶板管理285.2.4工作面循环作业与劳动组织295.2.5工作面正规循环作业生产能力
8、295.3 采区设计、采区巷道布置概况315.3.1 采区设计、采区巷道布置概况315.3.2回采巷道准备方式盘区式准备方式315.3.3盘区各参数的确定325.3.4带区生产能力325.3.5盘区工作面采出率345.3.6回采巷道布置尺寸345.3.7回采巷道支护方式355.3.8巷道掘进工艺方式及设备356 矿井通风及安全技术376.1矿井通风系统选择376.2矿井风量计算376.2.1矿井风量、负压及等积孔的计算376.3矿井通风阻力386.3.1通风阻力的计算387 矿井提升、运输和排水系统407.1主副井提升407.1.1主井提升设备选择和计算407.1.2副井提升417.2 盘区或
9、带区运输设备选择417.2.1主要回采巷道断面图如下417.3盘区区运输设备的选型427.3.1工作面及顺槽运输设备选型427.3.2工作面运输设备运输能力验算427.3.3 移转载机、破碎机方式427.3.4 运输系统437.3.5大巷运输设备437.4 排水设备448 设计基本技术指标45参考文献47致 谢481 井田概述及井田地质特征1.1井田概述1.1.1井田的地理位置大同煤田在山西省的北部，周围都是山地地形，西北方向是牛心山，西南方向是洪涛山，东南方向是口泉山，东北方向是雷公山。煤田中部是一片起伏的低丘陵地貌。鹊儿山井田位于大同煤田边缘地带，东接口泉山，北连口泉河，地面为低缓丘陵地形
10、，地势东南高、西北低，大部分地带为山区，被黄土所覆盖，仅沟谷及山脊地区有岩层出露。井田内地形较为复杂，沟谷发育，生长有大量野草树木，也有少量农田耕地，大部分为旱地，水地极少。山西省大同鹊山精煤有限责任公司位于大同煤田西北部，大同市左云县东北部鹊儿山镇，井田南北最长为4253米，东西最长为5694.8米。井田面积17.2085km2。1.1.2交通条件本井田与同左公路距离很近，交通运输非常便利，同时和大同到太原的主干公路相交，与大同市、太原市、河北省、内蒙古等地都有运输线路。除此之外，井田内有许多向外运输煤炭的简易公路。1.1.3河流与水体鹊儿山井田属于海河流域永定河水系桑干河北岸支系，主要河流
11、有十里河、口泉河。十里河：位于大同市西南、井田北部的云岗沟内。流域面积1044km2，全长61.5km，河宽50600m，坡度0.2l，树枝状水系。小站水文站1954年测得最大洪峰流量224m3s，1952年最小流量0.003m3/s。1.1.4气象、地震气象：本区属中温带、大陆性气候，昼夜温差较大，冬季干燥寒冷，风沙严重，夏季炎热。年最高气温37，最低气温-28，年平均气温6.5。年最大降雨量634.7mm，年平均降雨量419.88mm，降雨主要集中在七、八、九三个月内。年平均蒸发量为1850.1mm，一般大于降雨量的2至3倍。本区多为北西风和北风，次为西风和西北风，最大风速29m/s，平均
12、风速3.0m/s。历年最大积雪深度22cm，冰冻期自十月上旬至翌年四月下旬，最大冻土深度151cm。地震：大同地区地震多以小震、群震形式出现。历史上曾发生5级以上地震14次。据记载，大同及附近地区最大的一次地震发生于明朝（公元1626年6月28日），震级为里氏7级。根据以往历史，按照有关部门规定，工业场地的建筑物均按地震烈度7设防。1.2井田地质特征1.2.1井田的地理位置井田的坐标如下图所示：表1-1 井田坐标表序号坐标选择坐标数值1号54坐标X坐标548749.100Y坐标4437883.60080坐标X坐标19676711.00Y坐标4439781.002号54坐标X坐标551589.8
13、00Y坐标4437902.80080坐标X坐标19679551.00Y坐标4439848.003号54坐标X坐标551584.300Y坐标4438753.0080坐标X坐标19679532.00Y坐标4440698.004号54坐标X坐标553800.000Y坐标4438753.00080坐标X坐标19681747.00Y坐标4440736.005号54坐标X坐标553794.000Y坐标4437267.80080坐标X坐标19681766.00Y坐标4439250.006号54坐标X坐标554443.900Y坐标4437272.20080坐标X坐标19682416.00Y坐标4439266.
14、007号54坐标X坐标551961.900Y坐标4434645.70080坐标X坐标19679978.00Y坐标4436597.008号54坐标X坐标549957.00Y坐标4435392.0080坐标X坐标19677961.00Y坐标4437300.001.2.2井田的地理构造该井田无较大断层、褶曲等，没有岩浆侵入活动和岩溶塌陷现象，地理构造良好。1.2.3井田的含水情况年最大降雨量634.7mm，年平均降雨量419.88mm，降雨主要集中在七、八、九三个月内。年平均蒸发量平均1880.1mm，一般大于降雨量的34倍。1.3地层、煤层特征1.3.1地层特征井田位于大同煤田的西北部，属黄土半掩盖区，基岩仅出露与沟谷两侧。揭露地层由老到新为：寒武系、石炭系、侏罗系、白垩系、第四系，现分述如下：表1-2 地层特征表地层特点寒武系（）中统徐庄组（2x）以紫黑色、黑绿色泥岩和砂质泥岩为主，夹厚层铁制砂岩、灰白色泥岩及泥灰石灰岩。本组厚度0-95.00m，一般60m，向北厚度逐渐变薄。侏罗系（
