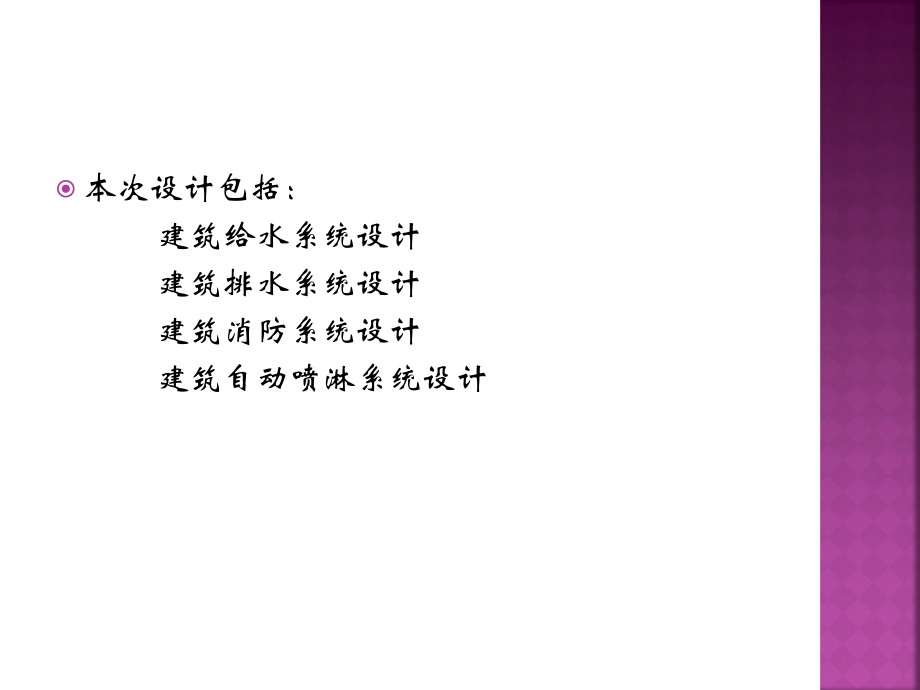

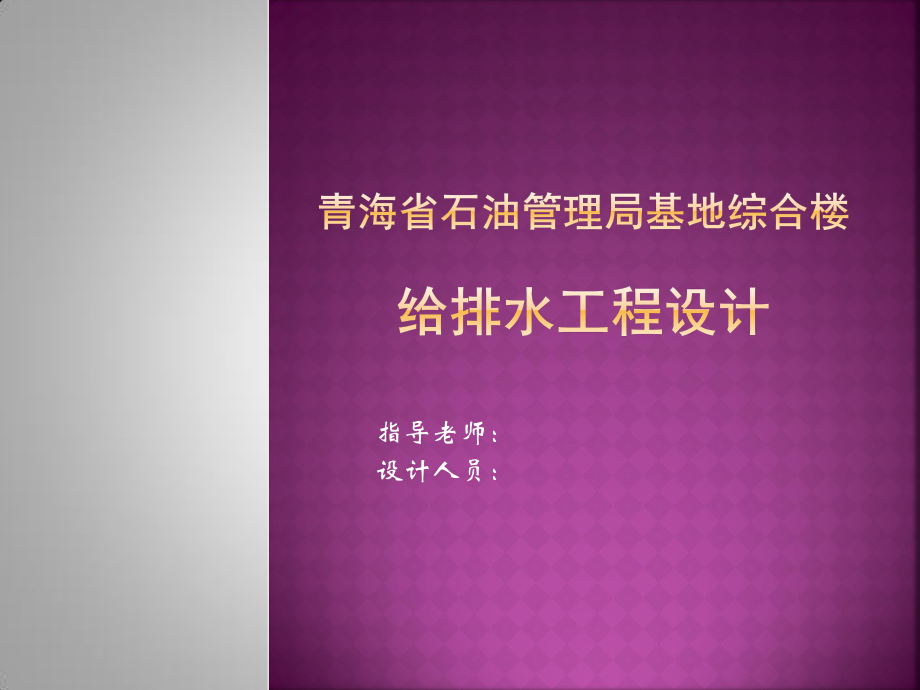

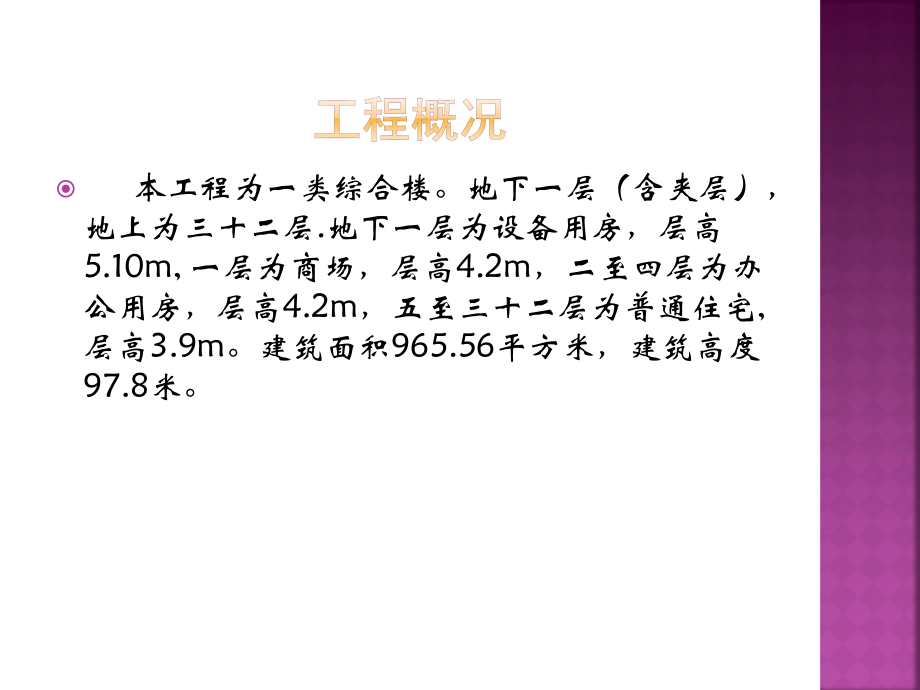

1、 指导老师：设计人员：本次设计包括：建筑给水系统设计 建筑排水系统设计 建筑消防系统设计 建筑自动喷淋系统设计 本工程为一类综合楼。地下一层（含夹层），地上为三十二层.地下一层为设备用房，层高5.10m,一层为商场，层高4.2m，二至四层为办公用房，层高4.2m，五至三十二层为普通住宅,层高3.9m。建筑面积965.56平方米，建筑高度97.8米。给水方式：该建筑供水分三区：一层到四层为低区，由市政管网直接供水；五层到十八层为中区，十九层到三十二层为高区，由水泵加压供水。市政管网可以提供的常年资用水头为0.4MPa，远不能满足高层建筑内部用水要求，经经济技术比较，室内给水系统拟采用分区给水方式
2、，采用设水泵的给水方式，供高、中区用水，低区由市政管网直接供水。本工程采用雨水与生活排水采用分流排放，生活污水与废水合流排放。其中住宅区 5-32层卫生间采用设有专用通气管，厨房设伸顶通气管，1-4层单独排水，污水排入室外经过化粪池处理后排入市政管网，厨房排水经隔油池处理排至化粪池。屋面雨水的排出采用内排水系统，雨水经屋面雨水斗收集后由管路输送直接排至室外。负一层各处的排水，汇合后进入集水坑，再由潜污泵提升排出。本建筑属于一类建筑物，按照消防规范规定，一类建筑顶层消火栓的静水压力不应低于7m（试验消火栓除外），屋顶水箱间设增压泵和气压罐，以保证高层最不利点消火栓的静水压力达到70kpa。该建筑
3、采用采用水泵，水箱联合供水的消防给水系统，火灾初期10min的消防用水贮存在高位水箱里，火灾延续3h时间内的消防用水贮存在消防水池中。本设计对该建筑采用湿式自动喷淋灭火系统，报警阀设于地下层，且各层均设水流指示器和信号阀，其信号均送入消防控制中心进行处理。该建筑各层均采用自动喷淋系统，各层统一采用吊顶喷头。喷头布置满足距墙柱距离小于 1.80m，喷头之间距离小于 3.60m。各层均设末端试压装置。该建筑地下室、一层商场，二至四层的办公室；五层至三十二的住宅区的公共部分均应设置。火灾初期10min消防用水量有屋顶水箱供应，10min后有湿式报警阀延时器后的压力开关自动启动消防水泵供应。感谢佟勇老师、喇健民老师对我本次设计的悉心指导 感谢各位老师给我大学四年的教诲 感谢各位同学的帮助 祝各位老师工作愉快 各位同学事业有成
