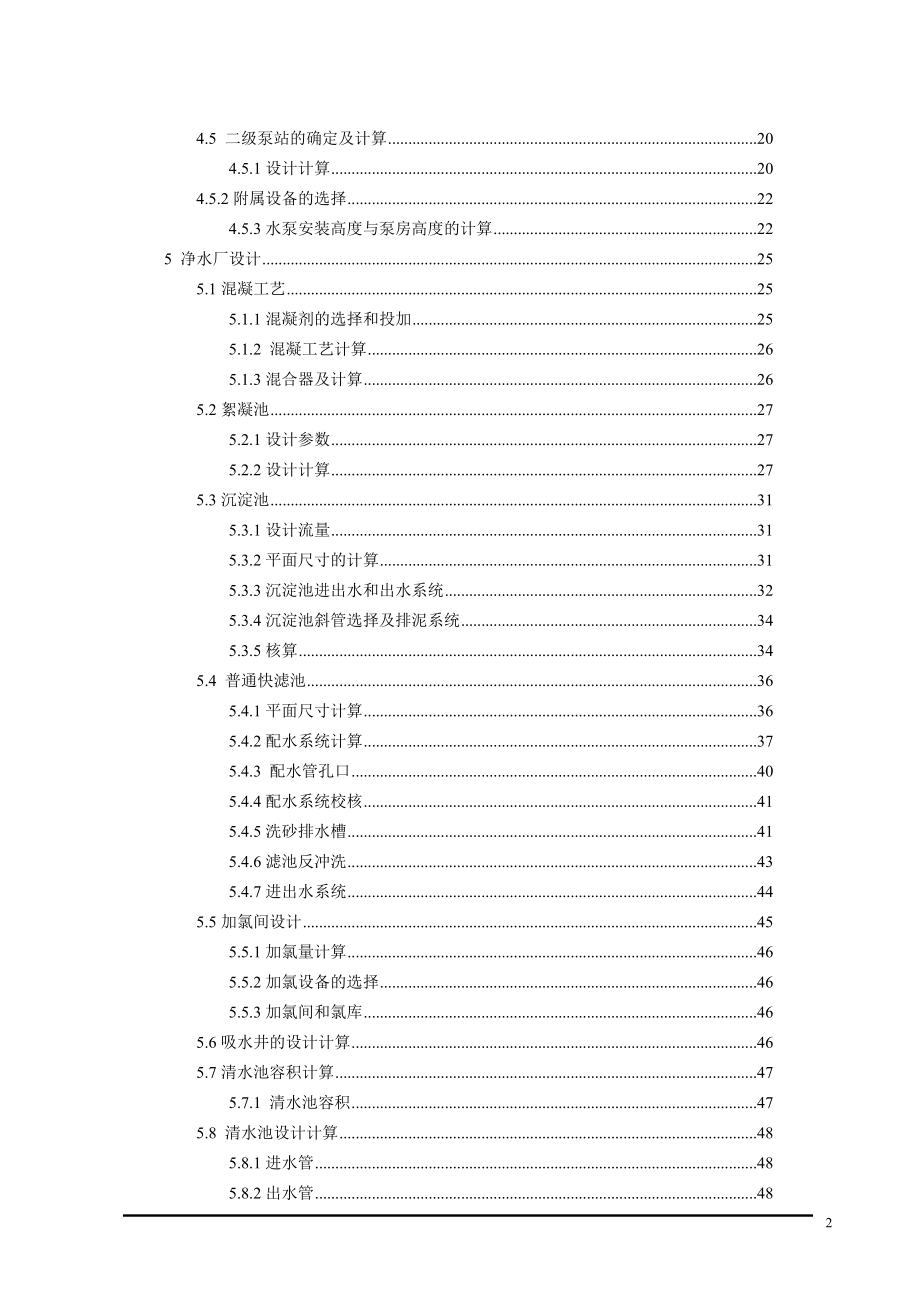

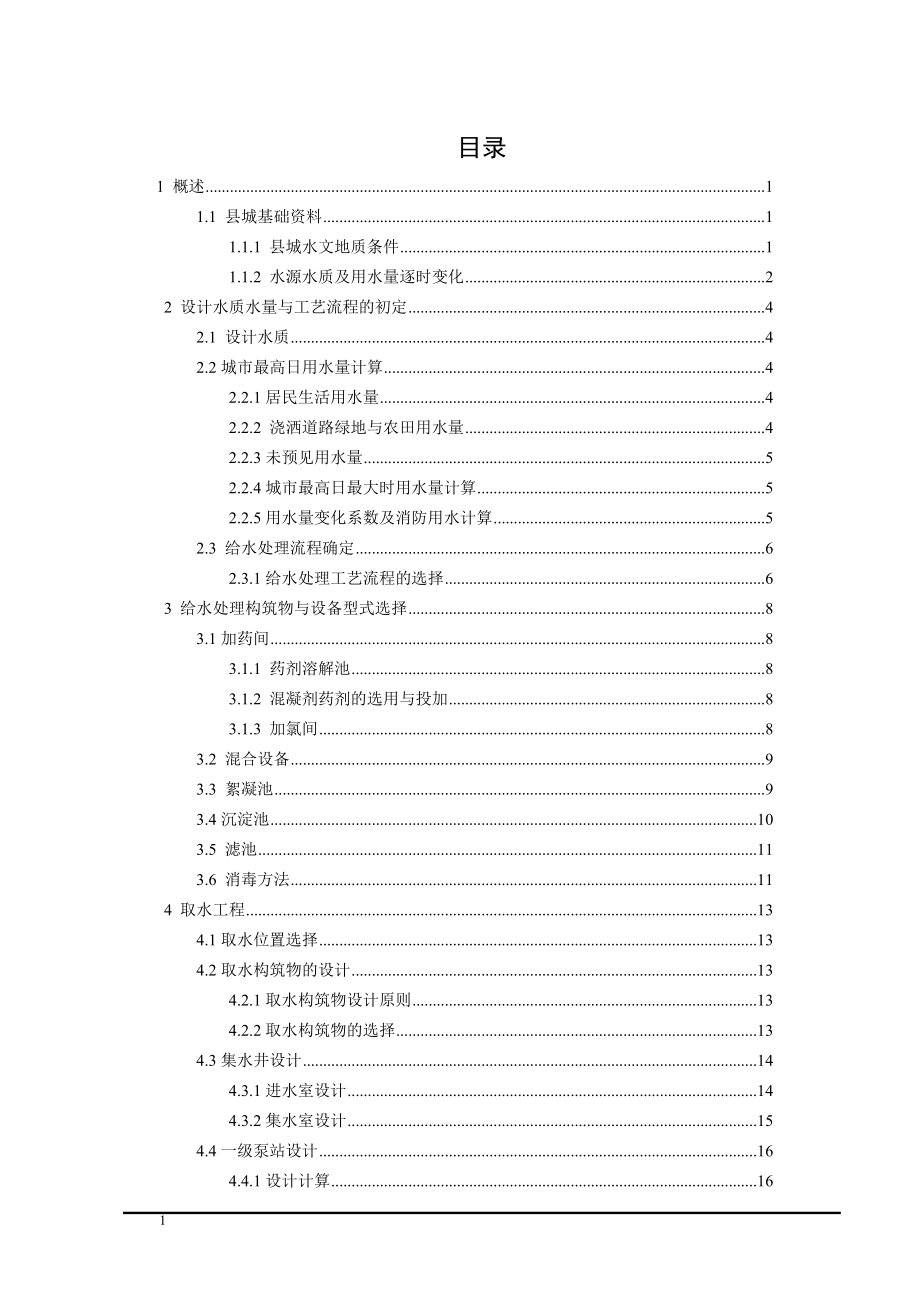

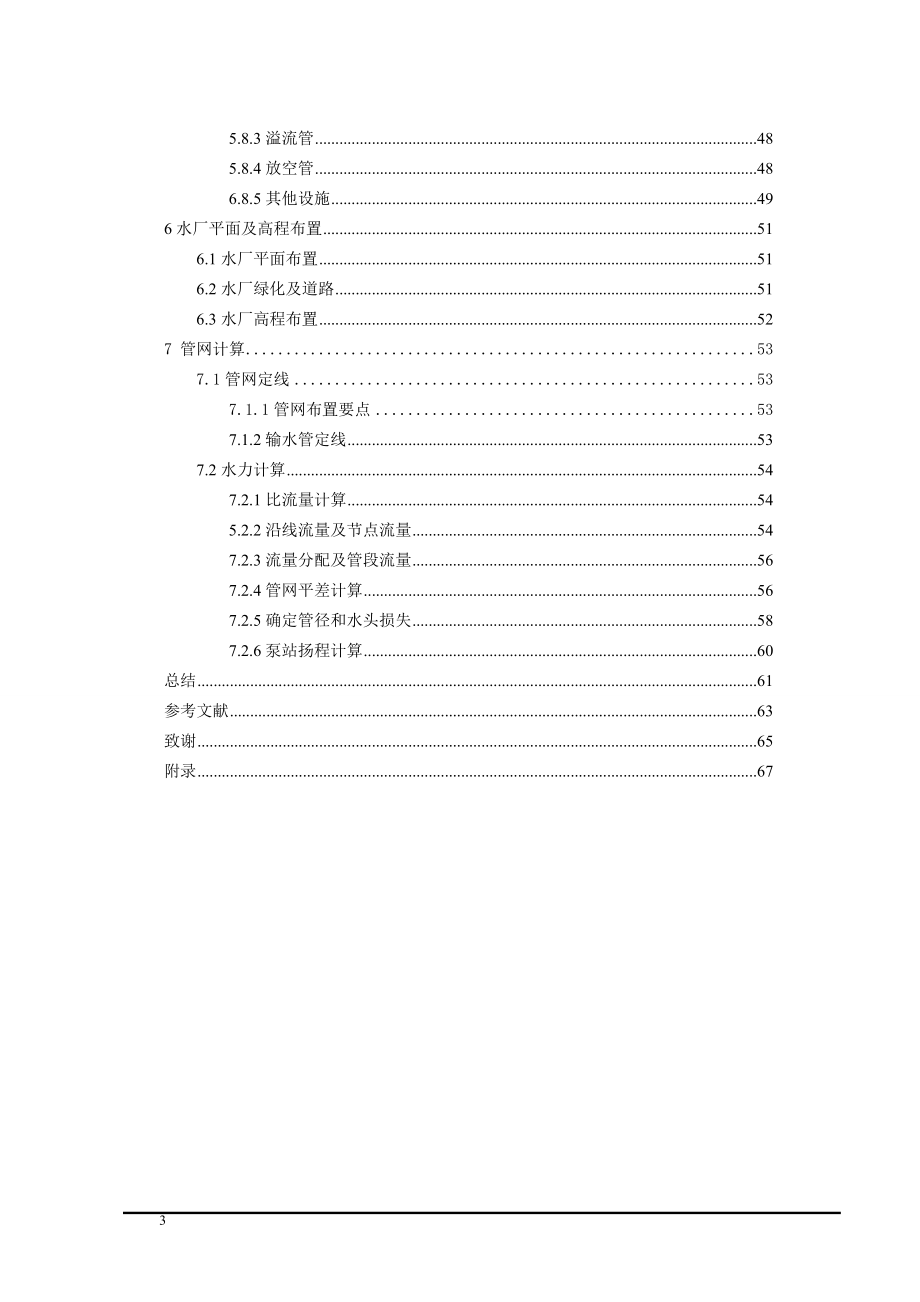

1、目录 1 概述11.1 县城基础资料11.1.1 县城水文地质条件11.1.2 水源水质及用水量逐时变化22 设计水质水量与工艺流程的初定42.1 设计水质42.2城市最高日用水量计算42.2.1居民生活用水量42.2.2 浇洒道路绿地与农田用水量42.2.3未预见用水量52.2.4城市最高日最大时用水量计算52.2.5用水量变化系数及消防用水计算52.3 给水处理流程确定62.3.1给水处理工艺流程的选择63 给水处理构筑物与设备型式选择83.1加药间83.1.1 药剂溶解池83.1.2 混凝剂药剂的选用与投加83.1.3 加氯间83.2 混合设备93.3 絮凝池93.4沉淀池103.5 滤
2、池113.6 消毒方法114 取水工程134.1取水位置选择134.2取水构筑物的设计134.2.1取水构筑物设计原则134.2.2取水构筑物的选择134.3集水井设计144.3.1进水室设计144.3.2集水室设计154.4一级泵站设计164.4.1设计计算164.5 二级泵站的确定及计算204.5.1设计计算204.5.2附属设备的选择224.5.3水泵安装高度与泵房高度的计算225 净水厂设计255.1混凝工艺255.1.1混凝剂的选择和投加255.1.2 混凝工艺计算265.1.3混合器及计算265.2絮凝池275.2.1设计参数275.2.2设计计算275.3沉淀池315.3.1设计
3、流量315.3.2平面尺寸的计算315.3.3沉淀池进出水和出水系统325.3.4沉淀池斜管选择及排泥系统345.3.5核算345.4 普通快滤池365.4.1平面尺寸计算365.4.2配水系统计算375.4.3 配水管孔口405.4.4配水系统校核415.4.5洗砂排水槽415.4.6滤池反冲洗435.4.7进出水系统445.5加氯间设计455.5.1加氯量计算465.5.2加氯设备的选择465.5.3加氯间和氯库465.6吸水井的设计计算465.7清水池容积计算475.7.1 清水池容积475.8 清水池设计计算485.8.1进水管485.8.2出水管485.8.3溢流管485.8.4放空
4、管486.8.5其他设施496水厂平面及高程布置516.1水厂平面布置516.2水厂绿化及道路516.3水厂高程布置527 管网计算537.1管网定线537.1.1管网布置要点537.1.2输水管定线537.2水力计算547.2.1比流量计算545.2.2沿线流量及节点流量547.2.3流量分配及管段流量567.2.4管网平差计算567.2.5确定管径和水头损失587.2.6泵站扬程计算60总结61参考文献63致谢65附录6731 概述随着我国经济的高速发展，人民生活水平的显著提高，如何解决水资源的匮乏、安全问题一直是困扰水处理工作者的一个难题。给水工程中管网的设计布置是极其重要的。平差与优化
5、计算是做城市给水管网设计中不可或缺的重要环节。按照规定在地形图上进行管网定线，下来进行数据的准备，当数据准备工作结束时即可着手进行管网流量初分与管网平差计算。另一方面，饮用水的安全问题也很重要，人们对源水进行一系列处理后饮用。在20世纪初，饮用水净化技术已基本上形成了现在被人们普遍称之为常规处理工艺的处理方法，即：混凝、沉淀或澄清、过滤和消毒。这种常规的处理工艺之今仍被世界大多数国家所采用，是目前饮用水处理的主要工艺。本设计中根据水源水质分析，采用常规处理工艺，出水即可达到饮用标准。本计算说明书主要说明水厂常规处理构筑物的选型、选择依据、优缺点、应用条件以及具体构筑物尺寸的计算及管网平差计算；
6、水厂构筑物的平面布置和高程布置，并附有相应的计算示例图。随同本设计计算说明书有该城市给水工艺设计图纸一套，其中包括：水厂平面布置图和高程布置图、取水构筑物和取水泵站图、给水厂主要处理构筑物的工艺图；管网最高时、消防时、事故时的流量初分程序与平差程序。1.1 县城基础资料 民和回族土族自治县位于青海省东部，东部和南部与甘肃省毗连。作为正在新建的新城区，将是民和县城未来的中心城区之一。2030年民和县川口镇规划城市人口为10万人，采用城市单位人口综合生活用水量指标为220L/人日，综合生活用水量为2.2m3/d；中心城区工业用地用水指标按照一类工业用地1.2万m3/(km2d)预测，集中用水量为7
7、600m3/d。则远期中心城区用水总量为3万m3/d。 1.1.1 县城水文地质条件 大通河水系属黄河流域，地处青藏高原东北部边缘，位于北纬36303825，东经983010315之间，是黄河的一级支流湟水最大的一级支流。大通河发源于青海省天峻县托勒南山，自西北向东南流经青海省刚察、祁连、海晏、门源、互助、乐都等县和甘肃省的天祝、永登两县，最后在青海省民和县享堂村附近汇入湟水，后流入黄河。流域形状呈一一狭长带状，北依托勒山、冷龙岭与河两走廊的黑河、石丰河流域为邻，南依大通山，大坂山与青海湖水系，湟水干流地区相连，东隔盘道岭与庄浪河流域接壤。干流全长560.7公里，其中青海省境内河流长464.4
8、2公里，主河道平均坡降4.65%。全流域面积15130平方公里。大通河河谷深窄，水势湍急，下切力强。 上中下游各有一段构造沉降带而形成宽谷。上游宽谷海拔高，有大面积高位沼泽。中游浩门川（门源县城附近）与下游八宝川（连城、窑街间）两宽谷为重要农耕区，克图以东成为峡谷。大通河从西到东，河谷地势低平。四周群山对峙。气候湿润，林木繁茂，牧草丰盛，是祁连山重要的牧业区。大通河流域深居西北内陆，属高原大陆性气候，气候受东南海洋季风的影响和蒙古高压的控制，具有冬长暑短、雨热同季、日照时间长、无霜期短、冰冻期长、垂直分布明显、昼夜温差大，气温随海拔升高而降低、降水随海拔升高而升高等诸多气候特点。大通河流域多年
9、平均气温-0.38.0C，最高月平均气温11.719.7C，出现在7月，极端最高气温35.8C；最低月平均气温一13.56.8C，出现在1月，极端最低气温-34.1C。气温睡直变化明显，随海拔升高呈递减趋势，海拔每升高lOO米，气温递减0.50.7C，递减以4月份最大，12月份最小，阴坡大于阳坡：昼夜温差人，呈上游大于上游，河谷大于两流域内多年平均降水量467.6mm，且随海拔升高呈增加趋势。在河谷横向上，海拔每升高l00米，年降水量增加1020mm，至南北中高山地区年降水量可达600mm以上。祁连山东段的冷龙岭冬季全部在西风带范围之内，而夏季东南风影响强烈，南上气流与北上气流常在此附近形成一
10、条辐合线，降水量较多，全年降水量约700800mm。年内降水主要集中在69月，占年降水量的70%左右，10月至翌年5月为旱季。境内夜雨较多。暴雨一般与冰雹同时发生，以山区为多，且上游比中游多。全流域多年平均蒸发量为765mm，蒸发量随海拔升高而呈减少趋势。上游地区年蒸发量为700800mm，下游蒸发量这9001000mm。岸山地之势。以日均温大丁等于10C为夏季，低于0为冬季。 1.1.2 水源水质及用水量逐时变化给水厂取水主要是大通河，丰水期：由于自净能力强，水质较清洁，能满足生活及工农业用水；平水期：河段水质亦能满足生活及工农业用水要求；枯水期：河流自净能力明显减弱，河段污染加剧，但水质尚
11、清洁，也能满足工农业用水需求。从灌区多年运行情况看，水质对水工程建筑物无危害。 表1-1 水源水质分析结果表 编 号名 称单 位分 析 结 果1水温最高15最低02臭和味级弱3浑浊度NTU30013004透明度m25色度度206总硬度以CaCO3计，mg/L157碳酸盐硬度度88pH值6.87.19溶解性固体mg/L50010溶解氧mg/L6.011细菌总数CFU/mL20012粪大肠菌群MPN/100mL100 表1-2 城市用水量逐时变化表 时 间占全天用水量的时 间占全天用水量的0-11.1012-136.621-20.8013-145.232-30.9514-153.693-41.15
12、15-164.764-51.4016-174.345-63.9117-185.996-76.6118-196.707-85.9419-205.668-96.8020-213.159-106.6921-222.1110-117.0022-231.4811-127.1323-240.79512 设计水质水量与工艺流程的初定2.1 设计水质 本设计给水处理工程设计水质满足国家生活饮用水卫生标准（GB5749-2006），处理的目的是去除原水中悬浮物质，胶体物质、细菌、病毒以及其他有害万分，使净化后水质满足生活饮用水的要求。生活饮用水水质应符合下列基本要求：（1） 水中不得含有病原微生物。（2） 水中
13、所含化学物质及放射性物质不得危害人体健康。（3） 水的感官性状良好。原始资料：当地气温（月平均）最高12.9，最低（月平均）-2.8；原水水质为类地表水主要超标物质为悬浮物和细菌及大肠杆菌。原水悬浮物含量：最高2500mg/L，最低55mg/L ，平均435mg/L ，细菌总数：200个mL ， 大肠杆菌：15个mL，臭和味：微量,.基本符合生活饮用水卫生标准规定的生活或工业用水水源水质要求。2.2城市最高日用水量计算2.2.1居民生活用水量Q1QiqiNifi (2-1)式中，qii区最高日生活用水量定额，L/(per.d)； Ni设计年限内i区计划人口数，per； fii区自来水普及率，。区， q220L/(per.d)；f100。 Q1qN22010-310104=2.2104(m3/d)2.2.2 浇洒道路绿地与农田用水量此设计中，浇洒道路用水量为1.5L/(m2.次)，每日浇2次；浇洒绿地用水量为2L/(m2.次)，每日浇1次。浇洒道路绿地用水量Q21 （1） 需浇洒的道路绿地的面积：（3680+4920+1511+1768）30=35.6104（m2） Q21
