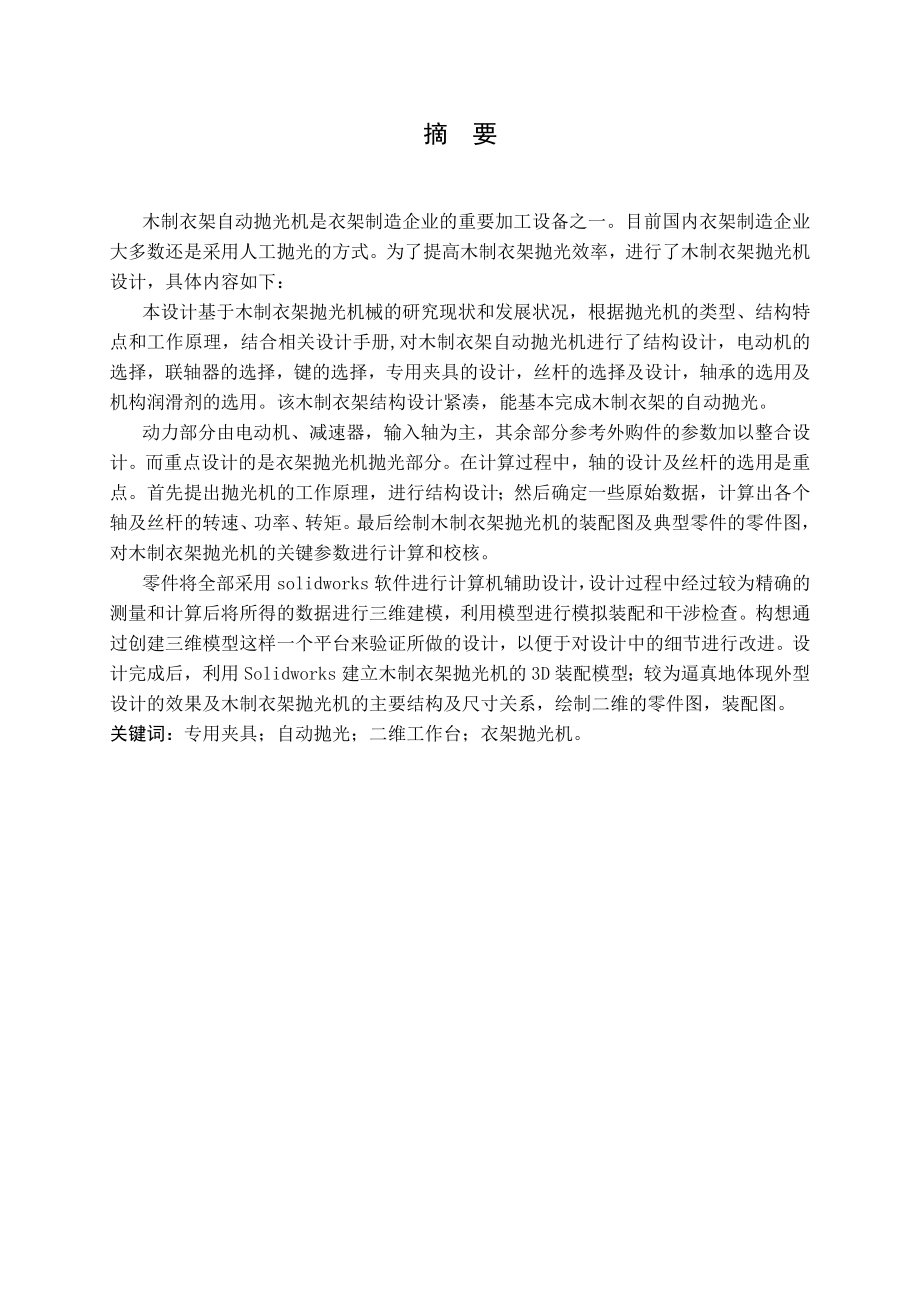

1、摘 要木制衣架自动抛光机是衣架制造企业的重要加工设备之一。目前国内衣架制造企业大多数还是采用人工抛光的方式。为了提高木制衣架抛光效率，进行了木制衣架抛光机设计，具体内容如下：本设计基于木制衣架抛光机械的研究现状和发展状况，根据抛光机的类型、结构特点和工作原理，结合相关设计手册,对木制衣架自动抛光机进行了结构设计，电动机的选择，联轴器的选择，键的选择，专用夹具的设计，丝杆的选择及设计，轴承的选用及机构润滑剂的选用。该木制衣架结构设计紧凑，能基本完成木制衣架的自动抛光。动力部分由电动机、减速器，输入轴为主，其余部分参考外购件的参数加以整合设计。而重点设计的是衣架抛光机抛光部分。在计算过程中，轴的设
2、计及丝杆的选用是重点。首先提出抛光机的工作原理，进行结构设计；然后确定一些原始数据，计算出各个轴及丝杆的转速、功率、转矩。最后绘制木制衣架抛光机的装配图及典型零件的零件图，对木制衣架抛光机的关键参数进行计算和校核。零件将全部采用solidworks软件进行计算机辅助设计，设计过程中经过较为精确的测量和计算后将所得的数据进行三维建模，利用模型进行模拟装配和干涉检查。构想通过创建三维模型这样一个平台来验证所做的设计，以便于对设计中的细节进行改进。设计完成后，利用Solidworks建立木制衣架抛光机的3D装配模型；较为逼真地体现外型设计的效果及木制衣架抛光机的主要结构及尺寸关系，绘制二维的零件图，

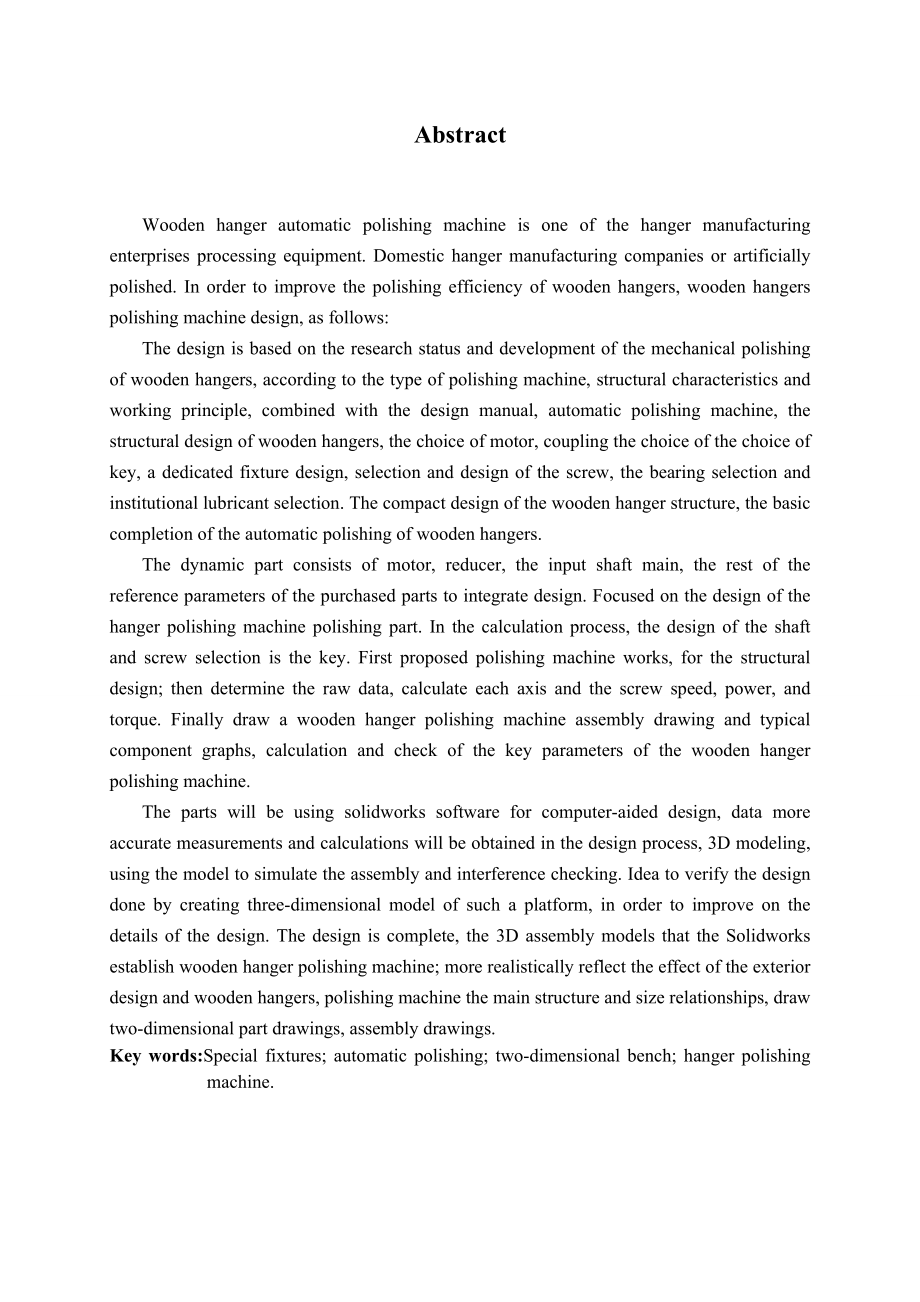

3、装配图。关键词：专用夹具；自动抛光；二维工作台；衣架抛光机。AbstractWooden hanger automatic polishing machine is one of the hanger manufacturing enterprises processing equipment. Domestic hanger manufacturing companies or artificially polished. In order to improve the polishing efficiency of wooden hangers, wooden hangers polish
4、ing machine design, as follows:The design is based on the research status and development of the mechanical polishing of wooden hangers, according to the type of polishing machine, structural characteristics and working principle, combined with the design manual, automatic polishing machine, the str
5、uctural design of wooden hangers, the choice of motor, coupling the choice of the choice of key, a dedicated fixture design, selection and design of the screw, the bearing selection and institutional lubricant selection. The compact design of the wooden hanger structure, the basic completion of the
6、automatic polishing of wooden hangers.The dynamic part consists of motor, reducer, the input shaft main, the rest of the reference parameters of the purchased parts to integrate design. Focused on the design of the hanger polishing machine polishing part. In the calculation process, the design of th
7、e shaft and screw selection is the key. First proposed polishing machine works, for the structural design; then determine the raw data, calculate each axis and the screw speed, power, and torque. Finally draw a wooden hanger polishing machine assembly drawing and typical component graphs, calculatio
8、n and check of the key parameters of the wooden hanger polishing machine.The parts will be using solidworks software for computer-aided design, data more accurate measurements and calculations will be obtained in the design process, 3D modeling, using the model to simulate the assembly and interfere
9、nce checking. Idea to verify the design done by creating three-dimensional model of such a platform, in order to improve on the details of the design. The design is complete, the 3D assembly models that the Solidworks establish wooden hanger polishing machine; more realistically reflect the effect o
10、f the exterior design and wooden hangers, polishing machine the main structure and size relationships, draw two-dimensional part drawings, assembly drawings.Key words:Special fixtures; automatic polishing; two-dimensional bench; hanger polishing machine.目 录1 课题内容及基本结构设计11.1 课题的内容11.2 基本结构设计22 总体方案的设
11、计22.1 设计方案22.2 总体方案的确定43 抛光部分的设计43.1 抛光部分升降系统上下运动设计43.2 抛光部分主轴的设计154 工作台的设计194.1 工作台的设计参数194.2 工作台部件的设计及选择205 夹具的设计245.1 需要夹紧的工件形状及重要参数245.2 夹具的设计256 升降系统、主轴及工作台上键的选择及校核266.1 升降系统及工作台键的选择及校核276.2 抛光部分上各部件键的选择及校核297 机构的润滑297.1 螺纹联接的润滑297.2 滚动轴承的润滑308 结论31参考文献34引言 在现代工业生产中,零件的复杂以及精度要求迅速提高，传统的机床已经越来越难以
12、适应现代化生产的要求，而数控机床由于具有高精度，一机多用、高效率以及其自动化生产、可以完成复杂型面加工的特点，特别是计算机技术的迅猛发展，使得计算机广泛应用于数控系统中，数控装置的基本功能几乎全部都由软件来实现，硬件几乎能通用，从而使其更具加工柔性，功能更加强大。抛光机亦称为研磨机，其工作原理是用电机带动抛光盘调整旋转，利用抛光盘上的海绵、羊毛与抛光剂的共同作用，使其与待抛光面保持接触并摩擦，进而达到去除漆面污染、氧化层、浅划痕的目的。我国目前仍以手工研磨抛光为主，该方法不需要特殊的设备，适应性比较强，主要依赖于操作者的经验技艺水平，但其生产效率低，且工人劳动强度大，质量不稳定，周期长，工人作
13、业环境差，使其远远无法满足现代化生产的需要，限制了我国现代化生产的发展。因此，研究抛光机的自动化、智能化是重要的发展趋势。计算机数控和抛光技术是一种由计算机控制的精密机床，使机床能按所需要的运行轨迹，将工件表面磨削成所需要的耍弄，然后用柔性抛光模抛光，使工件的表面粗糙度能符合生产需求，实现自动化生产。数字式抛光机这种抛光工具采用数字化控制，数字式显示和控制工艺参数，备有整套磨头及磨料，半自动抛光，具有体积小、使用方便的优点。抛光在满足工件表面粗糙度的同时，还能使工件的外形更加美观。因而抛光在木制衣架生产加工过程中是一道很重要的工序。数控化的抛光机还可以解决用户过去因工件形状复杂难以达到抛光要求
14、这一难题，并且缩短了抛光工作时间，提高了效率。采用该工具进行抛光，可快速对粗糙的表面进行整形抛光，不受工件形状、材料硬度的限制，对原始表面粗糙度没有要求，功效比较高。1 课题内容及基本结构设计1.1 课题的内容木制衣架抛光机用于对衣架粗胚进行打磨抛光的机械，是衣架制造企业进行衣架自动加工的关键设备之一。为实现衣架自动打磨抛光的功能，设计衣架抛光机抛光部分。具体任务如下：1. 分析衣架抛光的要求，研究系统的工作原理；2. 提出衣架抛光机抛光部分的工作原理，进行结构设计；3. 绘制衣架抛光机抛光部分的装配图及典型零件的零件图；4. 对抛光部分的关键参数进行计算和校核。1.2 基本结构设计 为了能实
15、现对衣架的抛光要求，势必要先对衣架进行夹紧，因此要先设计一个夹具来将衣架进行夹紧，以便更好的完成抛光任务；接下来完成对衣架的夹紧后，要对其进行送料，在此应设计一个二维进给工作台；最后是最重要的，要设计一个自动抛光装置，以配合夹具以及二维工作台来对衣架进行自动抛光。因此，基本的结构设计如下：1、 为了能对衣架进行抛光，应对其进行夹紧，因此要设计一个专用的夹具；2、 为了实现抛光功能，要设计一个进科工作台；3、 对自动抛光装置的设计。 2 总体方案的设计2.1 设计方案图2-1抛光机三维图2.1.1方案一：总体结构由衣架夹具、二维工作台、抛光部分主轴的升降及旋转。主轴电动机及主轴部分传动机构均随主轴箱垂直运动，无相对移动环节，传动机械的布置比较方便，并且易于实现主轴箱机构上下运动。主轴箱和主轴电动机等较重，上下移动不便。图2-2（a）方案一2.1.2方案二：总体结构与方案一一样，方案二中，公主轴箱上下移动，移动部件轻，适用于大尺寸的机床。单立柱式结构午间，制造比较方便，易于操作。图2-2(b)方案二2.2 总体方案的确定2.2.1方案对比方案一传动机构布置方便，易于实现主轴箱机构上下移动，适用于小型的机床；方案二中需要上下移动的部件较轻，制造方便，便于操作，适用于较大尺寸的机床。2.2.2方案
