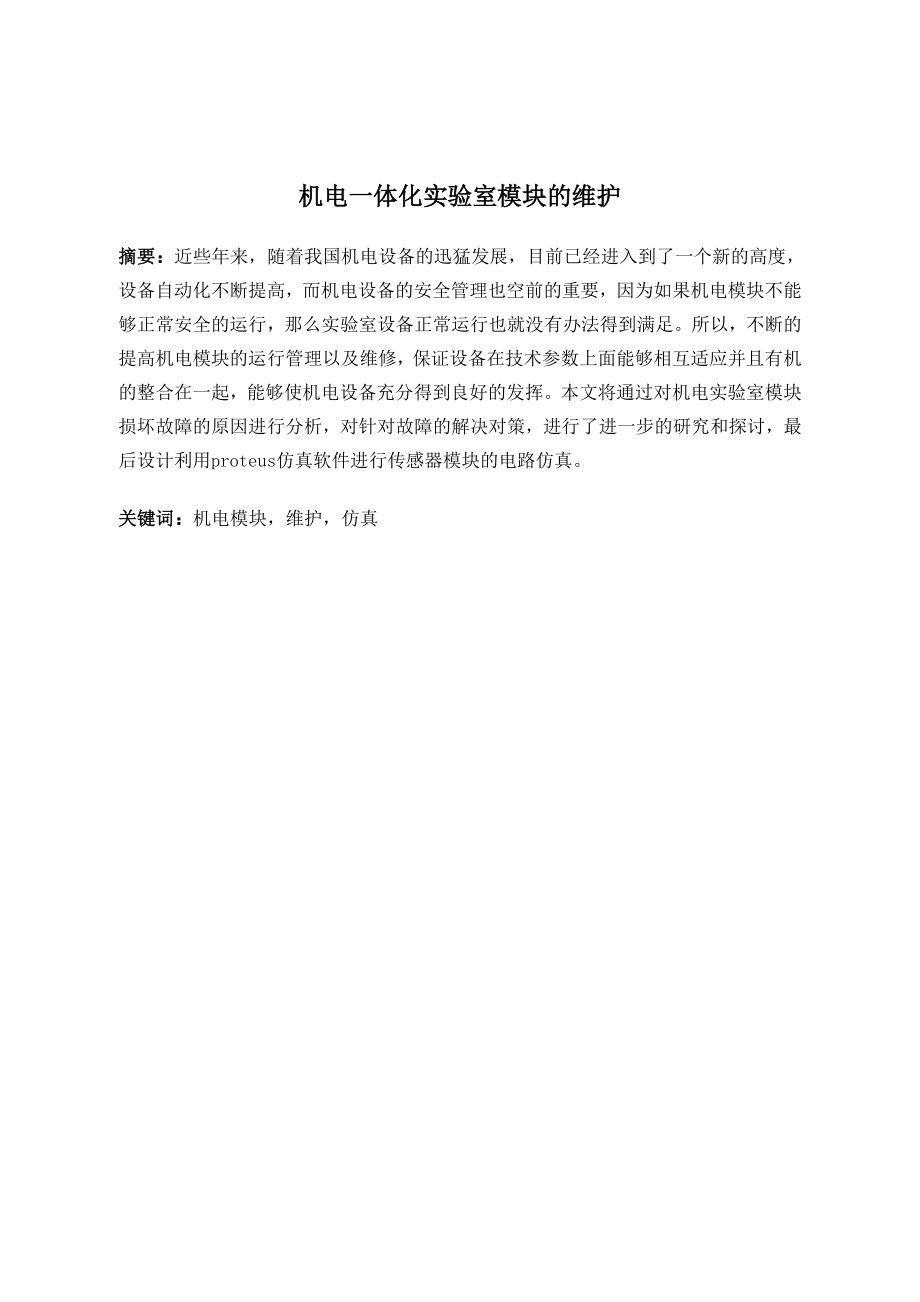

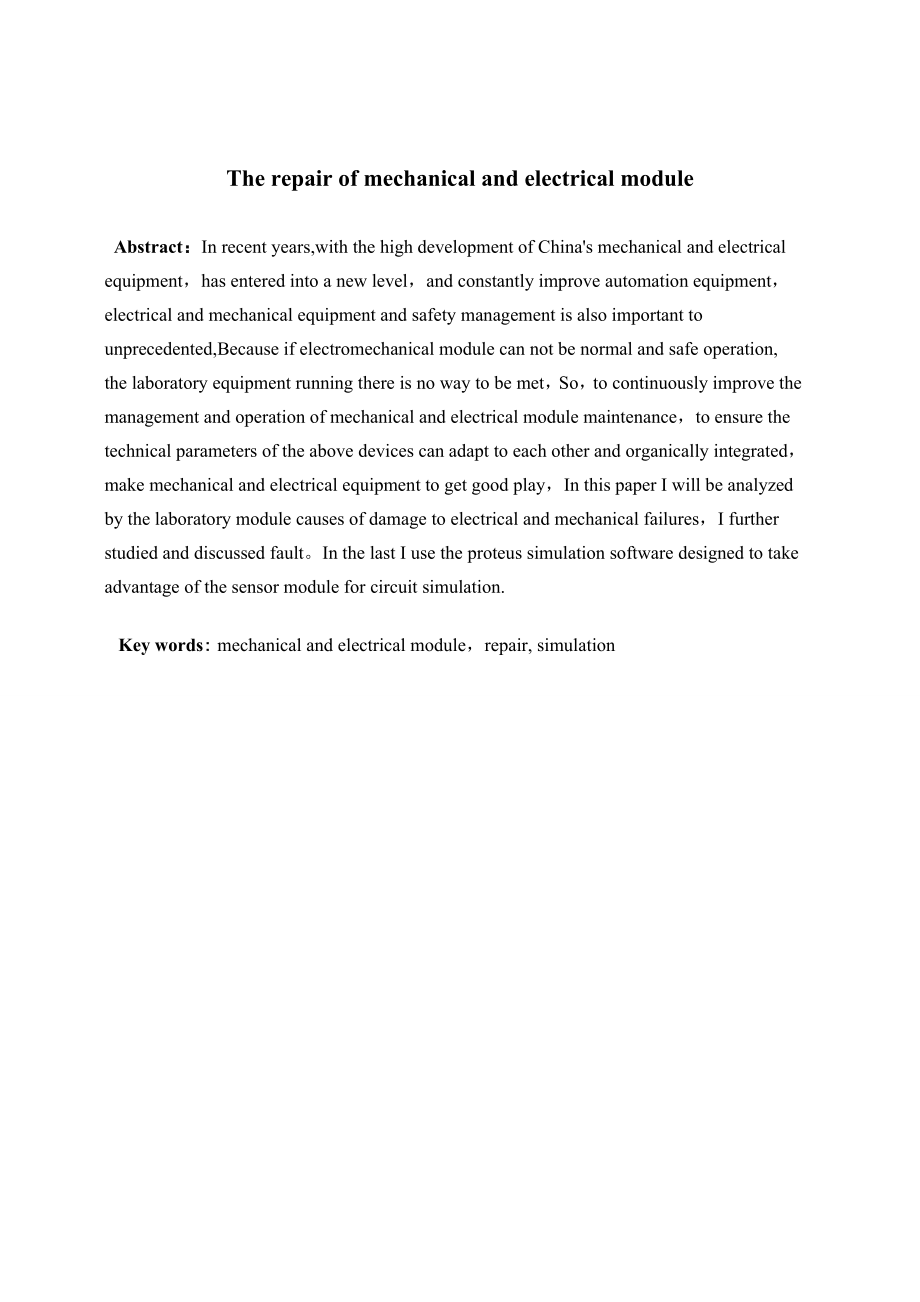

1、 机电一体化实验室模块的维护 摘要：近些年来，随着我国机电设备的迅猛发展，目前已经进入到了一个新的高度，设备自动化不断提高，而机电设备的安全管理也空前的重要，因为如果机电模块不能够正常安全的运行，那么实验室设备正常运行也就没有办法得到满足。所以，不断的提高机电模块的运行管理以及维修，保证设备在技术参数上面能够相互适应并且有机的整合在一起，能够使机电设备充分得到良好的发挥。本文将通过对机电实验室模块损坏故障的原因进行分析，对针对故障的解决对策，进行了进一步的研究和探讨，最后设计利用proteus仿真软件进行传感器模块的电路仿真。关键词：机电模块，维护，仿真The repair of mechan
2、ical and electrical module Abstract：In recent years,with the high development of Chinas mechanical and electrical equipment，has entered into a new level，and constantly improve automation equipment，electrical and mechanical equipment and safety management is also important to unprecedented,Because if
3、 electromechanical module can not be normal and safe operation, the laboratory equipment running there is no way to be met，So，to continuously improve the management and operation of mechanical and electrical module maintenance，to ensure the technical parameters of the above devices can adapt to each
4、 other and organically integrated，make mechanical and electrical equipment to get good play，In this paper I will be analyzed by the laboratory module causes of damage to electrical and mechanical failures，I further studied and discussed fault。In the last I use the proteus simulation software designe

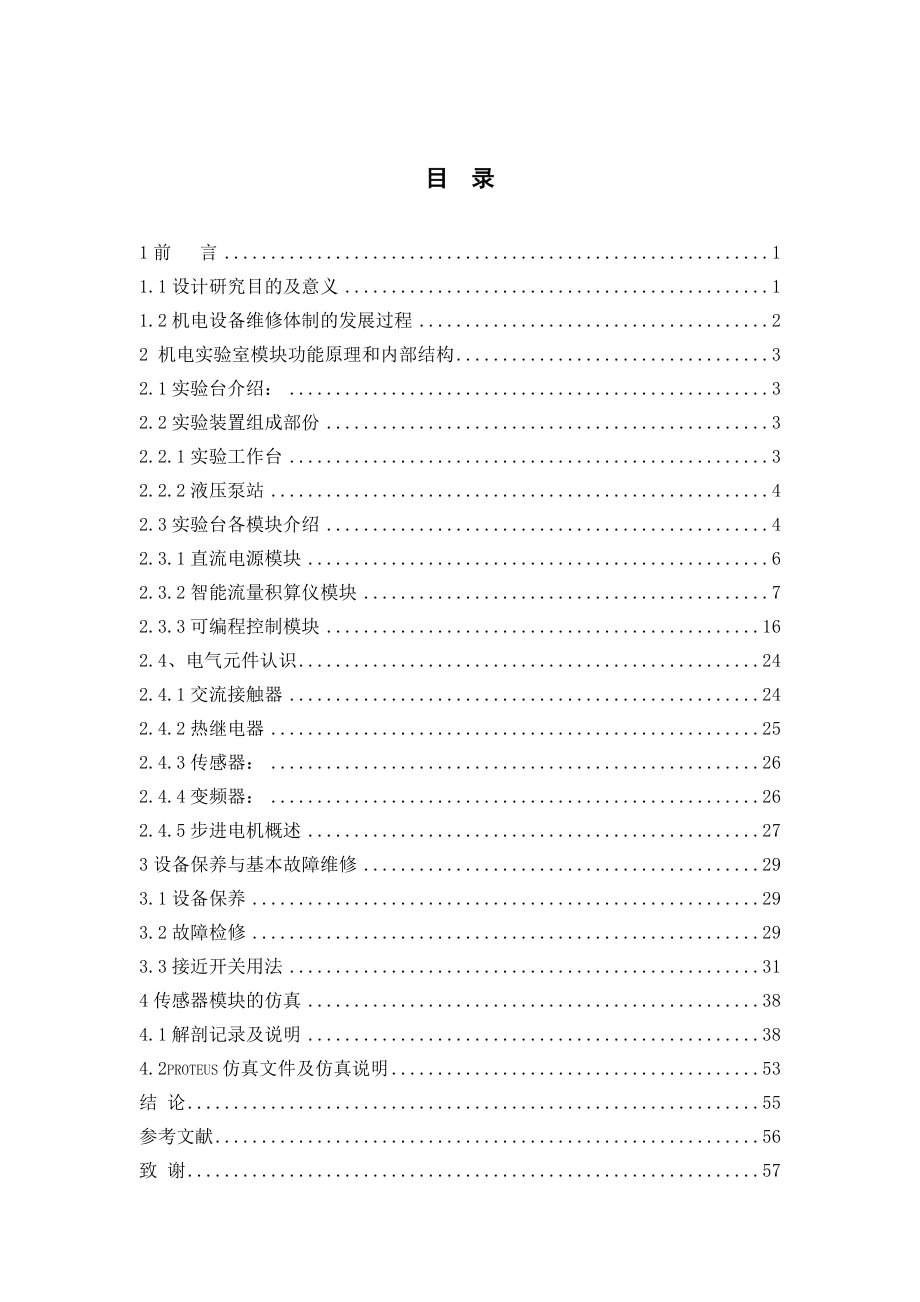

5、d to take advantage of the sensor module for circuit simulation.Key words: mechanical and electrical module，repair, simulation 目 录1前 言11.1设计研究目的及意义11.2机电设备维修体制的发展过程22 机电实验室模块功能原理和内部结构32.1实验台介绍：32.2实验装置组成部份32.2.1实验工作台32.2.2液压泵站42.3实验台各模块介绍42.3.1直流电源模块62.3.2智能流量积算仪模块72.3.3可编程控制模块162.4、电气元件认识242.4.1交流接
6、触器242.4.2热继电器252.4.3传感器：262.4.4变频器：262.4.5步进电机概述273设备保养与基本故障维修293.1设备保养293.2故障检修293.3接近开关用法314传感器模块的仿真384.1解剖记录及说明384.2proteus仿真文件及仿真说明53结 论55参考文献56致 谢57 1 前言1.1设计研究目的及意义机电一体化就是“利用电子信息控制计算机等”技术是机械化和智能化的技术。是机械学计算机控制电子技术等学科形成的一门新兴的边缘学科。 机电一体化技术并非简单的机械和电子技术的组合体，是以数字信息处理为基础，集机械制造、微电子、计算机、现代控制、传感检测、液压气动等
7、技术与一体的复合技术专业。机电一体化实验能使学生加深对机电一体化的概念的理解。实验更接近实际学生在动手操作的过程中能够增长解决实际问题的能力。因此机电一体化实验在机电一体化课程学习中有重要的意义。 机电一体化产品和技术可分为机械、电子和软件三大部分。这三者的特征明显不同，但模块化技术是他们的一种共同的技术。模块化技术可以减少产品的开发和生产成本，提高不同产品间的零部件通用化程度、提高产品的可装配性、可维修性和可扩张性。 模块化的思想由来已久，在机械领域，如机床学领域的“模块化构造”这一术语，是1967年曼彻斯特大学的柯尼希贝格教授提出的。1930年德国人首先提出了模块化构造的设计方法，并通过适
8、当组合经标准化和系列化的通用部件制造出了各种机床。 模块化是随科学技术发展而出现的一种新的标准化形式，是一种研究系统分解。组合规律的标准化形式，是解决复杂系统问题的有效手段。模块应具备下属特点：具有相对独立的、不受干扰的特定功能，可以单独考核、预制。储备；是一个标准单元，其结构具有典型性、通用性能够成系列，可作为商品流通与市场；具有能传递功能、能组成系统的接口。理想的模块应该标准化。系列化通用化集成化层次化灵便化经济化并具有互换性相容性和相关性。机电系统是个大模块，他有一些子模块构成这鞋子模块是组成产品的各种功能部件不同用途的产品可以通过内部层次结构和功能需要有相应的子模块通过接口集合而成。机
9、电一体化模块系统有机械电子液压等多个子系统构成，若单独采用机械电子灯仿真工具对各个系统进行模拟，很难将系统的整体性能给调解至最优，因此必须用机电一体化集成建模仿真方法模拟各自系统之间的相互作用。1.2机电设备维修体制的发展过程人类进入工业社会后就产生了设备维修问题。最初由于设备简单，维修费用少，设备维修管理主要是实行事后维修管理模式，即设备坏了才修。事后维修结果，致使停机时间增加且无法保证机器正常和及时使用，影响到生产任务完成。随着生产技术和工艺不断发展，出现了流程生产和简单流水作业，生产越来越强烈地依赖于设备，事后维修管理所造成非计划停机就成为突出问题。这使人们认识到应该积极地设法预防设备故
10、障。 20世纪40年代末，美国开始大规模地研究包括武器装备系统在内设备维修管理模式问题。50年代初期，由于设备故障造成停机影响了成品交货期，以及因紧急排除故障所需支付突击加班费用等，使得美国企业不得不考虑如何有效地组织设备修理和维护工作。研究和实践发现，采用有计划预防维修可以减少设备故障，节约大量维修时间和费用，结果逐步形成了预防性维修概念。之后美国通用电气公司和杜邦公司又针对预防维修存在着既有过剩维修又有维修不足问题，将预防维修制度发展成为生产维修。生产维修除了坚持日常保养外，还包含以下4种主要维修方式：事后维修预防维修改善维修和维修预防。针对不同设备及使用情况，分别采取不同维修方式。预防性
11、维修和计划预修是以时间为基础定期对设备进行大规模检查与修理。 自20世纪70年代中期开始，科技进步促进工业领域以前所未有速度发展，现代化设备向大型化自动化精密化智能化发展。上述特点除带来高效率高效益等优势外，也使设备使用管理维修出现了一系列新问题。非计划停机时间始终影响着设备生产率和企业经济效益，零库存等新生产体制出现，意味着很小故障也极有可能导致整个生产线瘫痪。 以可靠性为中心维修管理模式已成为目前最受人们重视维修管理模式之一。以可靠性为中心维修是一种用于确定设备在其运行环境下维修需求方法，是预防维修管理模式进一步完善和发展。它更多地将注意力集中在设备故障原因故障模式故障影响故障预防等方面，
12、通过使用维修计划软件对设备运行状况进行跟踪记录并加以分析，从而制定出维修计划，并自动提示所需要维修事宜。这种模式改变了原来设备损坏后才进行被动维修，而逐步过渡到基本消除故障，进而控制维修费用和对生产影响。这种维修方法采用计算机辅助可靠性维修技术，对提高设备可靠性，确保设备在要求寿命周期内安全高效地运行具有重要作用。 随着现代设备向自动化智能化方向发展，预知某种故障强烈需求以及传统维修技术手段不足，推动了新型状态监测和故障诊断以及故障预防技术发展，促进了设备维修管理模式不断改进和发展。借助于逐步成熟状态监测和故障诊断技术人工智能专家系统等先进理论和方法，建立起新预知维修或视情维修管理模式，将成为
13、未来相当长一个时期现代化设备维修制度发展方向和研究热点和重点。2 机电实验室模块功能原理和内部结构2.1、实验台介绍： 实验台是综合全国高等院校的机床电气自动化控制、可编程控制器原理、液气压传动等课程的实验教学大纲，根据学校实际需求而专业设计的教学实验台，该实验台可完成的实验教学专业可覆盖面广、可扩展实验课程多，也可任意搭建综合性实验系统来辅助完成课程设计或毕业设计。因此该实验台是一款比较实用的教学型实验台。2.2、实验装置组成部份 实验装置由实验工作台、液压泵站、常用液压气动元件、三相电机、十字滑台、电气控制单元等几部分组成。2.2.1实验工作台 实验工作台采用立式钢质结构，配凹型油盘，表面
14、经特殊防锈处理，“T”型铝合金型材操作面，安装面积比较大，液压阀均装配有塑料弹卡，液压油路均采用带开闭式快换接头的高压油管，可以方便随意地按照实验原理图搭接实验回路。整个实验台结构合理，造型美观。（1） 工作台尺寸：长宽高=2800mm620mm1680mm (其包装后约300kg)（2） （2）T型铝型材操作面板：45mm间距，9mm槽间距；2.2.2液压泵站 （1）变量叶片泵：VPV1-12-70-10，公称排量6.67ml/r额定压力7MPa； （2）驱动电机：1.5KW，额定电压：380V，转速：1420r/min，绝缘等级B； （3）油箱容积：40L (4）液压站附有吸油回油精滤油器
15、（黎明液压件厂）、油温油面计、压力表（带开关）、安全阀等等，最高工作压力设置为6.3MPa。2.3、实验台各模块介绍图2.1 交流电源模块 （1）功能简介：该模块为交流电源模块，背面连接为其它模块提供所需要的AC380V和AC220V电压。（2）基本结构说明：剩余电流动作保护器：设备总电源开关,起到对地漏电保护作用，对地漏电不大于0.03mA；如果漏电跳闸，请专业人员进行检修，查出问题并解决后将漏电指示按钮按下，开关才能推上去使断路器吸合（注：未解决跳闸问题之前严禁合起断路器，以免造成人身伤害）；交流电压表：显示外接电网电压；指示灯：提示三相电U、V、W的通断情况，灯亮表示相对应的电源导通，反之则断开；如果发现某一相指示灯熄灭，请检查是否对应熔断器烧坏，或者电网供电是否正常；AC380V电压输出：护套插座，连接设备专用护套插线给其他模块提供AC380V电压（注：
