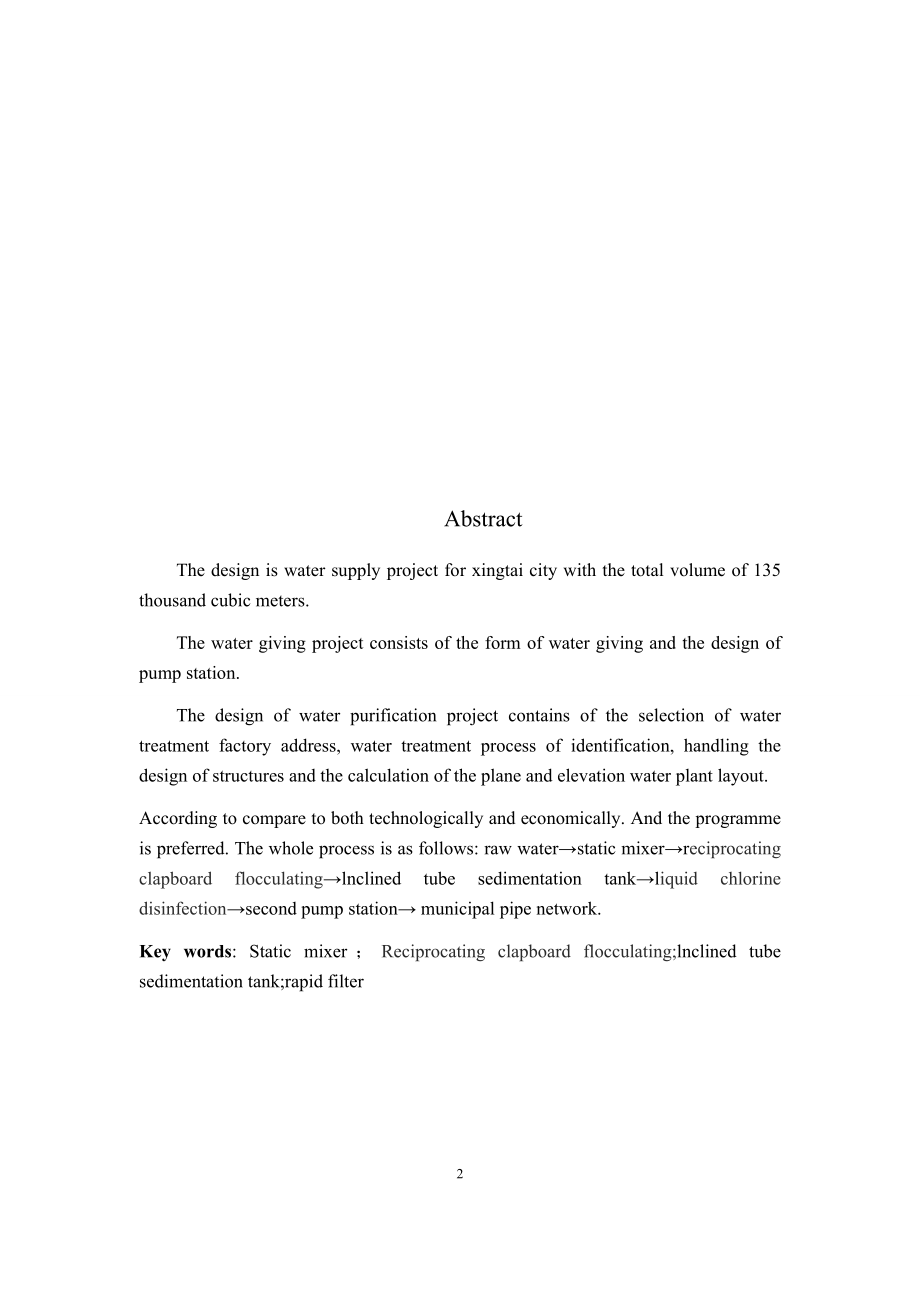

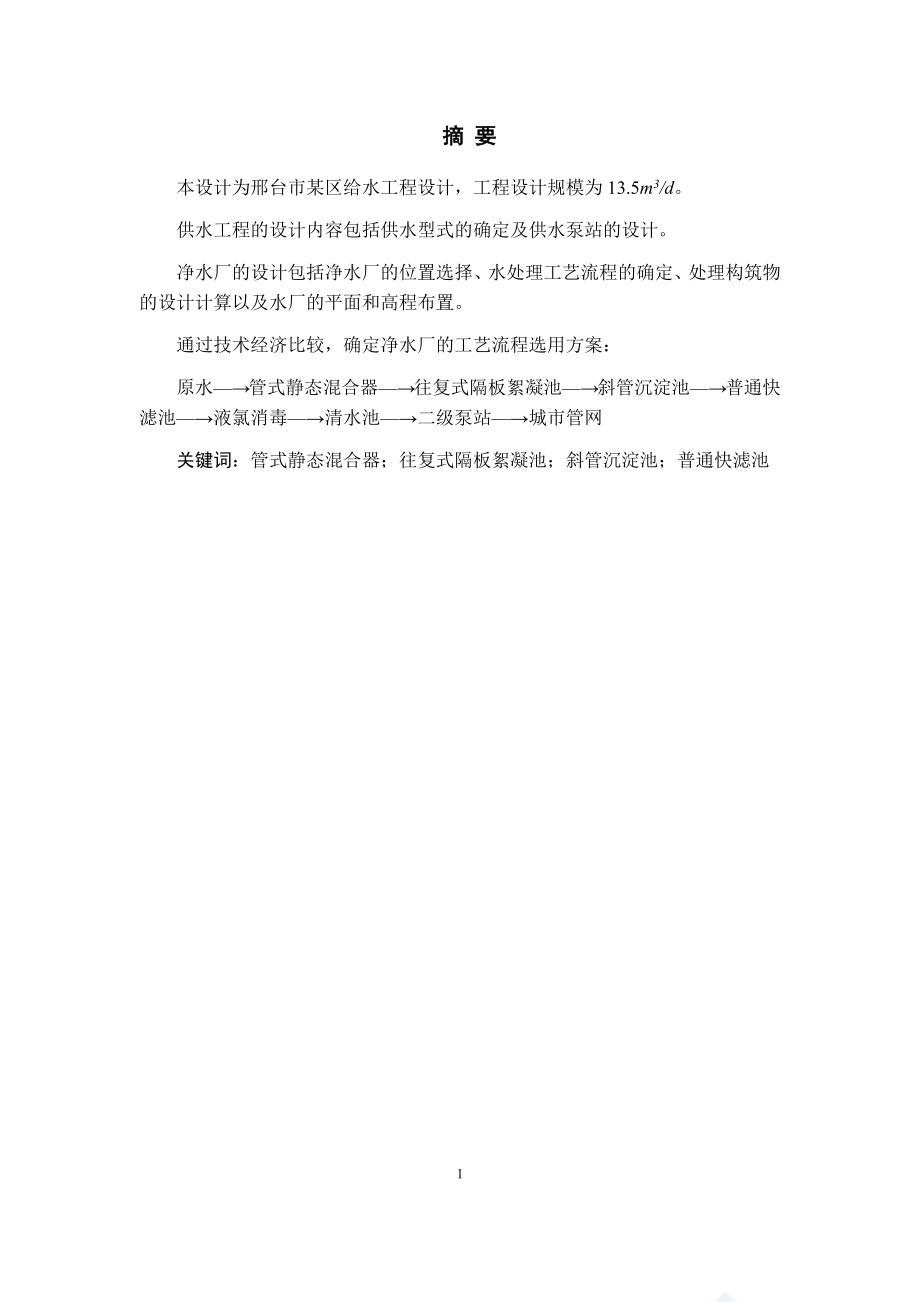

1、摘 要本设计为邢台市某区给水工程设计，工程设计规模为13.5m3/d。 供水工程的设计内容包括供水型式的确定及供水泵站的设计。 净水厂的设计包括净水厂的位置选择、水处理工艺流程的确定、处理构筑物的设计计算以及水厂的平面和高程布置。 通过技术经济比较，确定净水厂的工艺流程选用方案： 原水管式静态混合器往复式隔板絮凝池斜管沉淀池普通快滤池液氯消毒清水池二级泵站城市管网关键词：管式静态混合器；往复式隔板絮凝池；斜管沉淀池；普通快滤池AbstractThe design is water supply project for xingtai city with the total volume of
2、135 thousand cubic meters.The water giving project consists of the form of water giving and the design of pump station. The design of water purification project contains of the selection of water treatment factory address, water treatment process of identification, handling the design of structures
3、and the calculation of the plane and elevation water plant layout.According to compare to both technologically and economically. And the programme is preferred. The whole process is as follows: raw waterstatic mixerreciprocating clapboard flocculatinglnclined tube sedimentation tankliquid chlorine d

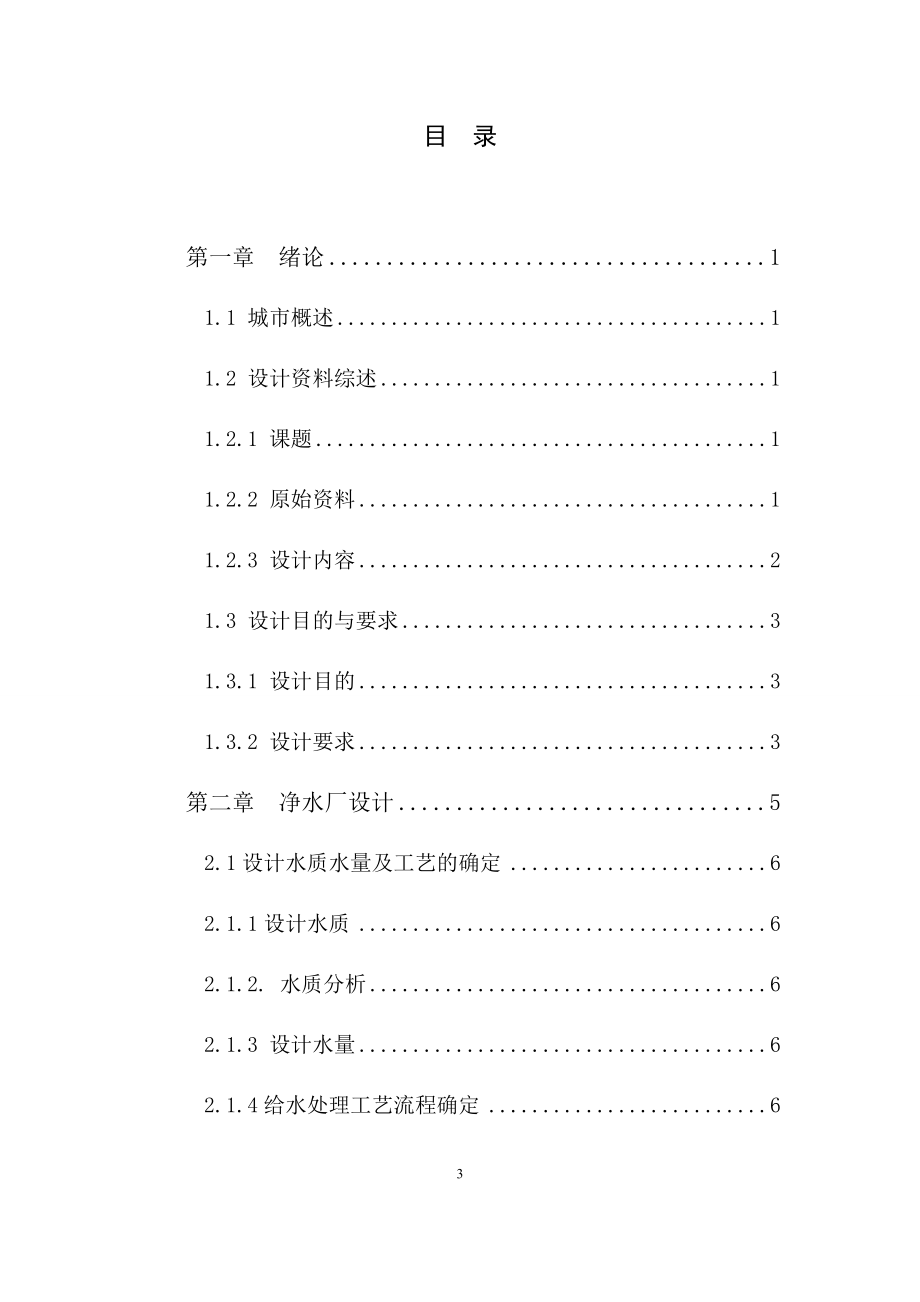

4、isinfectionsecond pump station municipal pipe network. Key words: Static mixer；Reciprocating clapboard flocculating;lnclined tube sedimentation tank;rapid filter目 录第一章 绪论11.1 城市概述11.2 设计资料综述11.2.1 课题11.2.2 原始资料11.2.3 设计内容21.3 设计目的与要求31.3.1 设计目的31.3.2 设计要求3第二章 净水厂设计52.1设计水质水量及工艺的确定62.1.1设计水质62.1.2. 水
5、质分析62.1.3 设计水量62.1.4给水处理工艺流程确定62.2混合62.2.1混凝剂药剂的选用62.2.2混凝剂的投加62.2.2.1设计管径92.2.2.2混合单元数92.2.2.3混合时间92.2.2.4水头损失92.2.2.5校核GT值92.3 往复式隔板絮凝池设计计算92.3.1 设计参数92.3.2 絮凝池有效容积92.3.3 絮凝池有效长度102.3.4 隔板间距102.3.5 水头损失计算102.4 斜管沉淀池设计计算132.4.1设计参数132.4.2 沉淀池清水区面积132.4.3 沉淀池的长度及宽度142.4.4 沉淀池总高度142.4.5 核算152.5 普通快滤池
6、的设计152.5.1 设计参数152.5.2 滤池面积和尺寸162.5.3 滤池高度162.5.4 冲洗强度162.5.5 集水渠172.5.6 配水系统182.6 清水池的设计202.6.1 清水池总容积的计算202.6.2 管道系统212.6.3 清水池布置222.7 消毒设计222.7.1 加氯量计算232.7.2 加氯设备的选择232.7.3 加氯间和氯库24第三章 二泵站的设计和计算253.1 设计参数253.1.2 设计流量253.1.3 扬程计算263.2 水泵和电机的选择263.2.1 选泵263.2.2 泵的选型263.3 二泵站设计计算273.3.1 二泵站形式的确定273
7、.3.2 设计计算333.4 附属设备的选择313.4.1 起重设备313.4.2 真空泵的选择313.4.3 排水设备323.4.4 通风设备和计量设备323.4.5 泵房高度的计算32第四章 水厂平面布置344.1 平面布置34参考文献35外文资料中文译文致谢7第一章 绪论1.1 城市概述邢台市地处河北省南部，山脉南段东麓，华北平原西部边缘。位于北纬36503747，东经1135211549之间，东以卫运河为界与山东省相望，西依太行山与山 西省毗邻，南与邯郸市相连，北分别与石家庄市、衡水市接壤。辖区东西最长处约185 公里，南北最宽处约80公里，总面积12486平方公里。要求净水厂出水水质
8、满足我国生活饮用水卫生标准（GB5749-2006）的要求。工业用水取自城市管网，对要求更高的水质自行处理。在解决实际问题中需综合各方面的利益。1.2 设计资料综述1.2.1 设计题目邢台市某区给水工程工艺设计1.2.2 原始资料原始依据（包括设计或论文的工作基础、研究条件、应用环境、工作目的等。）根据相关设计资料，确定合理的工艺方案，使给水厂出水水质达到生活饮用水卫生标准（GB5749-2006），并安全输配到用户，满足用户的需求。（1）设计水量：满足最高日供水量 13.5 104m3/d；（2）原水水质：各项指标达到地表水环境质量标准（GB 3838-2002)中的类水质标准；（3）气象水
9、文资料 1）气温：年平均 13.1 ，极端最高_41.8_, 极端最低_-22.4_,最热月月平均最高 32 ，最冷月月平均最低 -8.3 。2）降水量：平均年总量 555.2 mm，最大日_304.3_ mm，最大时 68.2 mm。3）相对湿度：最热月平均 77 。4）主导风向： 年最多风向 西风 ；夏季最多风向：6月 西南风 、7月 南风 、8月 东北风 、冬季最多风向：12月 西风 、1月 西风 、2月 西风 、5）风速: 冬季平均： 1.9 m/s、夏季平均 2.0 m/s；6) 平均气压： 995.8 mbar；7）最大冻土深度： 85 cm；8）最大积雪深度： 13 cm；（4）
10、工程地质资料：土壤承载力满足基建设计要求，地下水水位相对标高 -5.0 m；（5）二泵站输水管起端节点水压 50 m。学生在毕业设计过程中熟悉相关的工作方法、工作过程，掌握主体工艺的设计计算和绘图，加强对所学基础知识的应用技能，为日后工作打下坚实基础。1.2.3 设计内容（1）根据水质、水量、地区条件、施工条件和水厂运行情况、确定净水厂的处理工艺流程；（2）拟定各处理构筑物的设计流量，并根据确定的净水厂位置，选择适宜采用的处理构筑物，确定设计采用的处理构筑物的形式及数量；（3）进行各构筑物的设计计算，确定各构筑物和各主要构件的尺寸并绘制部分计算简图，设计时要考虑到构筑物及其构件施工上的可能性，
11、并符合要求。1）投药及混合根据原水水质、处理要求、货源及其他经济技术条件选定混凝剂品种及投加量，设计溶解池、溶液池，布置加药间及药库，画出草图；确定混合方式，进行混合工艺设计计算和设备选择。2）絮凝、沉淀絮凝池和沉淀池应同时进行计算和设计，并应注意两者的关系与配合，要使两池之间在高程、水流衔接、深度和池数等方面相互配合。根据设计流量，絮凝池、沉淀池应至少分为独立相同的两组，每组可根据需要分为若干格。也可根据水质情况选用澄清池，并进行设计计算。3）滤池在北方，滤池一般应设在室内，冲洗水泵房应尽可能与滤池合建。4）消毒选定消毒剂并根据水质有关参考资料确定其投加量，投加点应根据水质情况确定。进一步选
12、择投加设备，布置加药间及药库，绘出草图。5）清水池清水池之间要既能互相连通，又能单池运行。清水池应根据水量大小、地形及设计高程而定，由单池容积和设计水深决定水池平面尺寸。（4）根据各构筑物的确定尺寸，确定各构筑物在平面位置上的确切位置，完成平面布置；确定各构筑物间联接管道的位置，管径、长度、材料及附属设施，完成水厂的高程布置。（5）绘制净水厂平面及高程布置图，净水构筑物工艺平、剖面图。（6）二泵站设计计算选泵台数不宜过多，也不宜过少，应能满足各种不同流量及扬程之需要为宜，一般4-7台，尽可能同型号。确定泵站形式，进行泵站设计计算；绘制二泵站工艺图。2设计成果要求（1）设计说明书一份（1.2万字
13、）；参考文献10篇；相关外文文献资料翻译1份（5000汉字）。（2）绘制的图纸折合零号图纸3张，其中至少包括手绘图1张，其内容应满足表1要求。表1 毕业设计绘制图纸要求图纸内容数量及尺寸要求1水厂总平面和高程布置图1张，1号2絮凝和沉淀池平剖面图1张，1号3滤池平剖面图1张，1号4清水池平剖面图1张，1号5送水泵站平剖面图1张，1号1.3 设计目的与要求1.3.1 设计目的给水工程毕业设计是本专业教学必不可少的极为重要的实践性教学环节之一，是检验学生掌握所学专业知识程度的重要手段。通过给水工程毕业设计，可使学生系统掌握给水工程设计原则及程序，设计步骤和方法，标准图集的参考与选用，以及对设计说明
14、书和图纸的要求，使学生在工程设计方面得到一次全面锻炼。1.3.2 设计要求（1）应具备的能力知识方面：系统地掌握本专业所必须的基础理论知识，掌握工程水力学、水分析化学和污染控制微生物学等主要专业基础课的理论知识，具有系统的给水工程、排水工程等专业知识，对本专业的新工艺、新材料、新设备有一定的了解。能力技能方面：具有给水、排水系统规划与工艺设计能力，具有本专业必需的制图、运算、计算机等方面的操作能力。（2）基本要求1通过毕业设计，应具有一定的综合技术分析能力、设计运用能力、运用计算机能力、工程制图及编制说明书的能力。2应在指导教师的指导下完成所规定的内容和工作量。3设计计算要正确，理论叙述要简洁明了，文理通畅。4毕业设计图纸应能较好地表达设计意图，图纸布置合理，正确清晰达到规范要求。5毕业设计图纸应能较好地表达设计意图，图纸布置合理，正确清晰达到规范要求。
