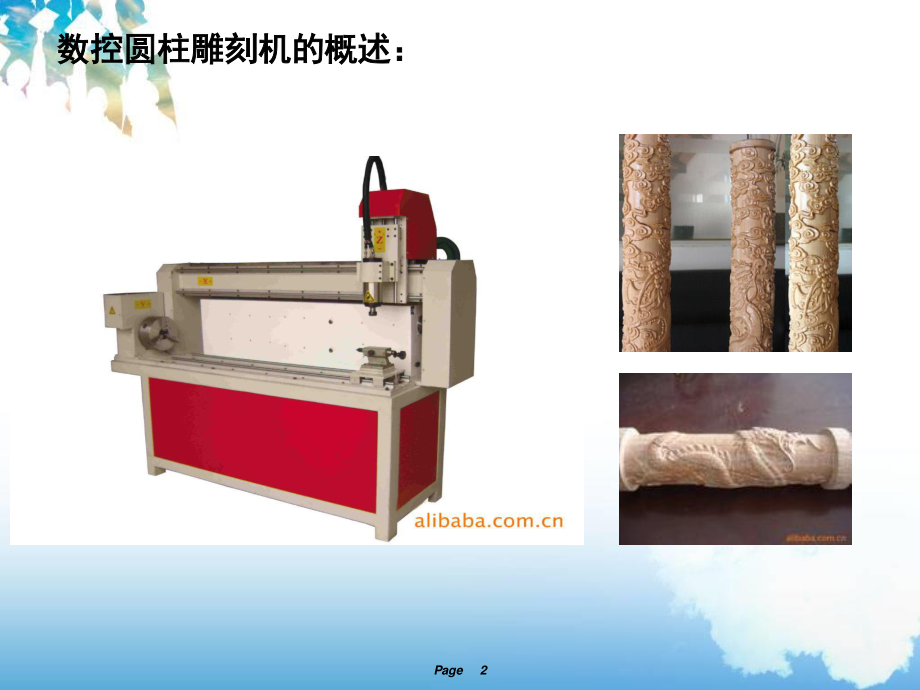

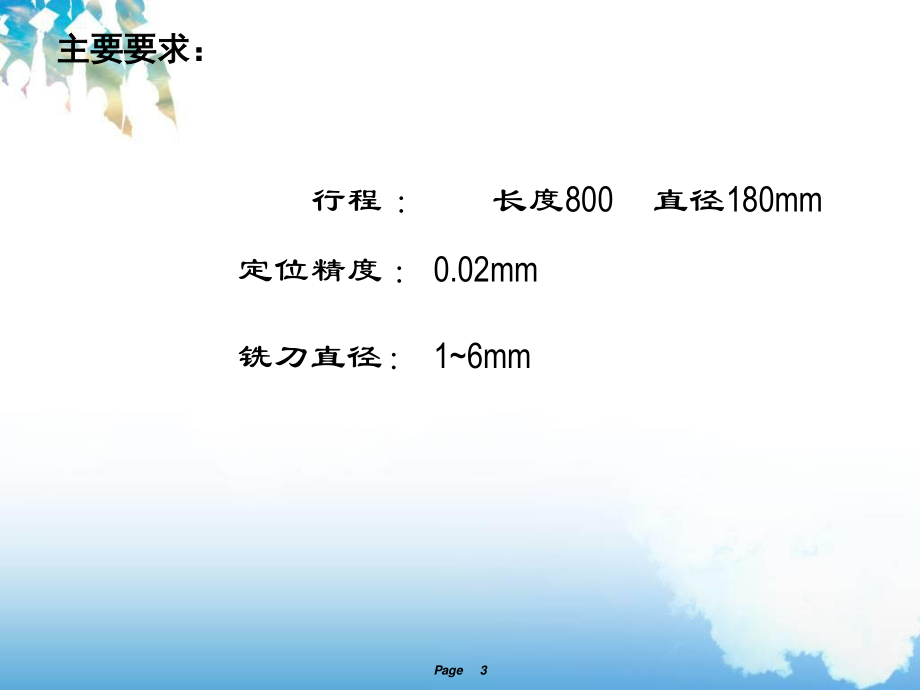

1、 数控圆柱雕刻机结构三维数控圆柱雕刻机结构三维 数数字字化设计化设计 答辩人答辩人:班级：班级：学号学号:Page 2 数控圆柱雕刻机的概述：数控圆柱雕刻机的概述：Page 3 主要要求：主要要求：行程：长度800 直径180mm 定位精度：0.02mm 铣刀直径：16mm Page 4 圆柱雕刻机的设计步骤：圆柱雕刻机的设计步骤：驱动机构的的设计 传动结构的设计 机床的三维装配模型 Page 5 方案的设计：方案的设计：驱动部分的设计驱动部分的设计 导向部分的设计导向部分的设计 加紧部分的设计加紧部分的设计 其他零件的模形设计其他零件的模形设计 Page 6 圆柱雕刻机机床的布局：圆柱雕刻机
2、机床的布局：首先必须满足如加工范围，工作精度，生产率和 经济性等各种要素。在经济合理的条件下，尽量采用较短的传动链，以简化结构，提高精度和效率。确保雕刻机与要求的加工精度相适应的刚度，抗振性。结构简单，合理可靠，便于加工和装配根 据设计要求选择龙门式机床结构，这样机床的 稳定性高，可以保证足够的精度。Page 7 （1）（2）图5.1 雕刻机的布局形式 Page 8 驱动部分的设计：驱动部分的设计：电动机的选择：电动机的选择：步进电机是一种作为控制用的特种电机,它的旋转是以固定的角度一步一步运行的。其特点是没有积累误差,所以广泛应用于各种开环控制。步进电机的转速与脉冲信号的频率成正比。控制步进
3、脉冲信号的频率，可以对电机精确调速。加工精度=0.02，预选择的滚珠丝杠导程P=4 是步进电动机的步距角 Page 9 驱动部分的设计：驱动部分的设计：通过计算按设计要求选的步进电动机的步距角必须小于1.44,所以选了步距角1.2 的 步进电动机 44.1pp电动机的型号电动机的型号 863HB97-583 Page 10 X方向的滚珠丝杠的设计方向的滚珠丝杠的设计：根据设计要求选择导程为4mm 丝杠的公称型号 CDM2005-3 公称直径为30mm 长度为 800mm Page 11 X X方向导轨的选择方向导轨的选择：根据设计要求并考虑载荷，准确度，根据设计要求并考虑载荷，准确度，刚度等要
4、素选择了圆导轨。刚度等要素选择了圆导轨。根据设计要求导轨的总长度应该大于丝杠的总长度，根据设计要求导轨的总长度应该大于丝杠的总长度，保证保证X X轴上的足够的行程要求。则轴上的足够的行程要求。则L=1000L=1000mmmm Page 12 X X方向的进给方向的进给 Page 13 Z Z方向的导轨的设计：方向的导轨的设计：根据设计要求并考虑载荷，准确度，刚度等要素选择了圆导轨。导轨的总长度应该大于丝杠的总长度，保证X轴上的足够的行程要求。则L=350mm Page 14 Z Z方向的进给：方向的进给：Page 15 其他零件的设计其他零件的设计：带轮的设计 因为电动机的机轴直径为12mm
5、，所以带轮的 内径为12mm 带轮与电动机之间的运动由键来联接。所以 在带轮内开个键槽。r=12，R=55 齿数为40 Page 16 其他零件的设计其他零件的设计：齿形带的设计 根据要求 所设计的同步齿形带为 带的型号为 70 xL031 Page 17 夹紧部分的设计夹紧部分的设计：顶尖的设计的设计 根据设计要求 选择 WZ型可调系列 Page 18 夹紧部分的设计夹紧部分的设计：三爪卡盘 Page 19 夹紧部分的总装配夹紧部分的总装配：Page 20 Page 21 总结总结 这次毕业设计对我来说是一个非常重要的理这次毕业设计对我来说是一个非常重要的理论与实际相联系的一次训练，通过这次
6、毕业设计论与实际相联系的一次训练，通过这次毕业设计我学会了很多知识，对今后的工作我学会了很多知识，对今后的工作 打下了很好的打下了很好的基础基础 。在这次毕业设计过程中我再一次使用了大。在这次毕业设计过程中我再一次使用了大学的四年中所学的知识，学的四年中所学的知识，这次我们收获很大，通这次我们收获很大，通过这次设计很好的了解所设计机床的具体结构、过这次设计很好的了解所设计机床的具体结构、装配关系以及存在的问题并且熟悉了相关应用软装配关系以及存在的问题并且熟悉了相关应用软件。我们忠心的感谢指导老师给我提供的各种参件。我们忠心的感谢指导老师给我提供的各种参考资料和一切帮助。感谢学校给我的一切，希望考资料和一切帮助。感谢学校给我的一切，希望各位尊敬的指导老师提出宝贵意见各位尊敬的指导老师提出宝贵意见 22 谢谢各位老师！谢谢各位老师！
