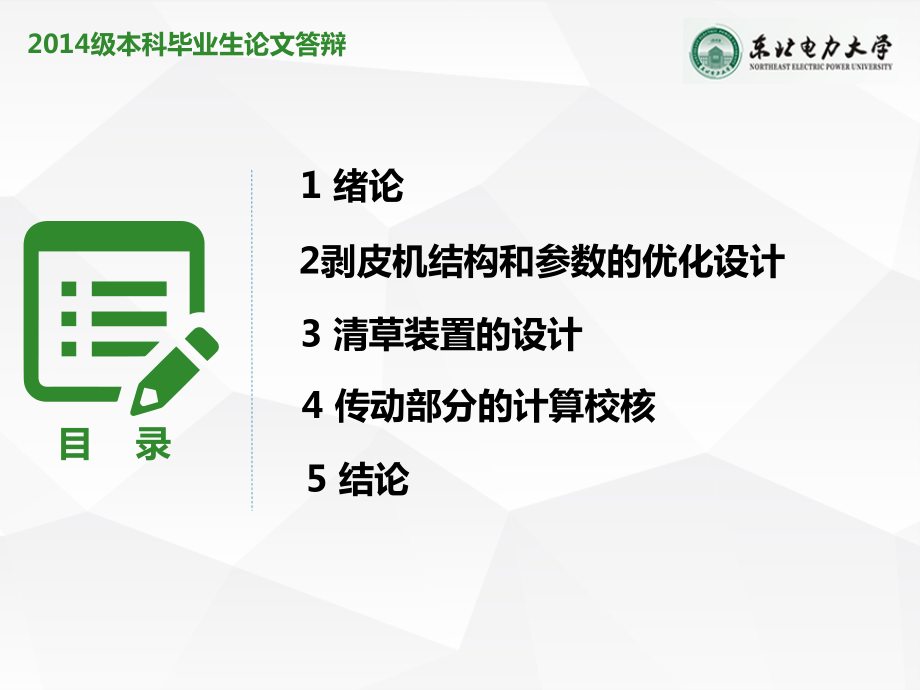

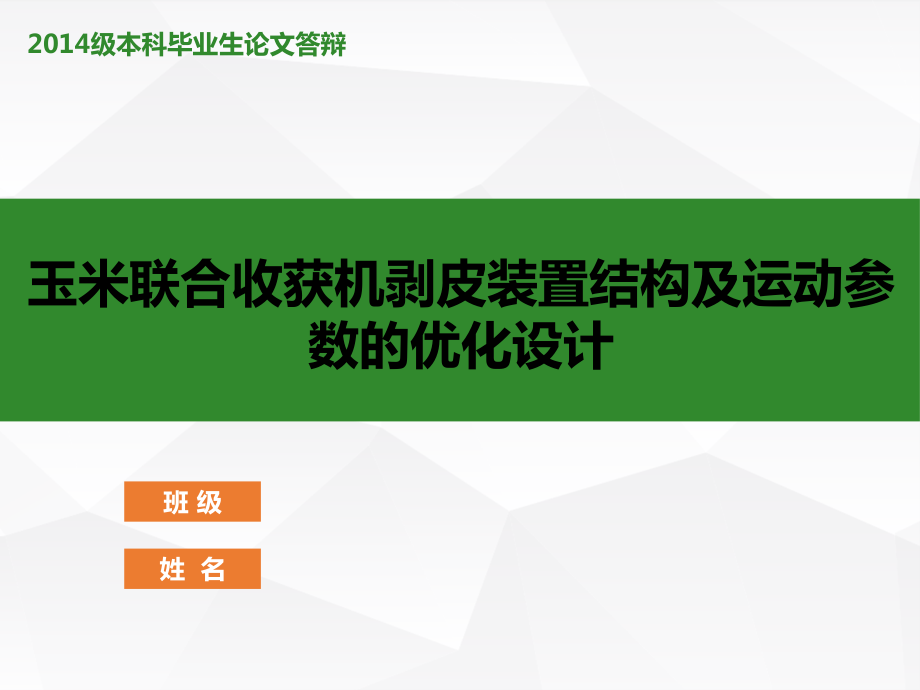

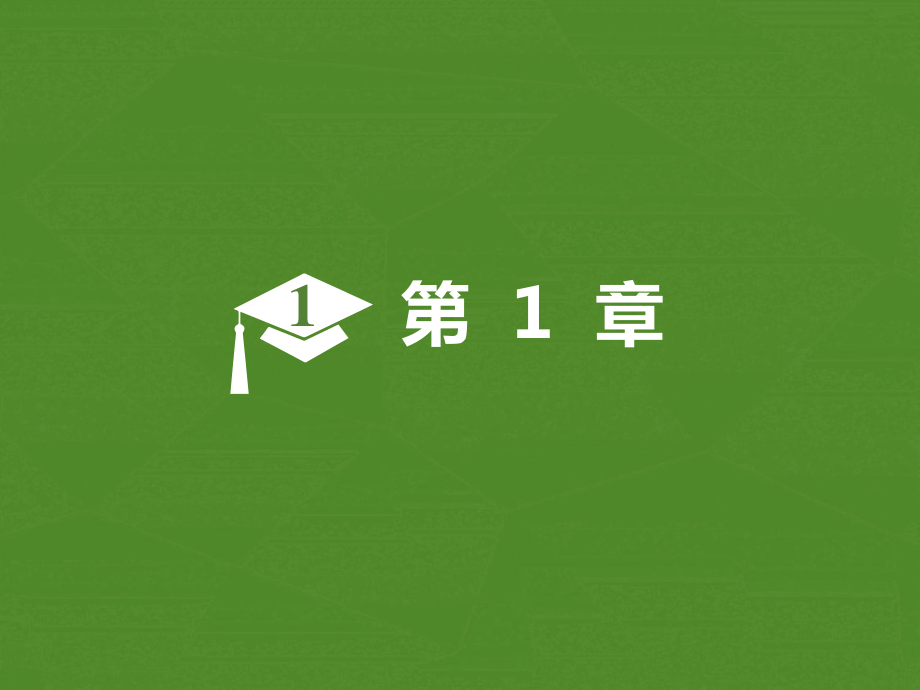

1、我们毕业啦 其实是答辩的标题地方 玉米联合收获机剥皮装置结构及运动参数的优化设计 班 级 2014级本科毕业生论文答辩 姓 名 1 绪论 2剥皮机结构和参数的优化设计 3 清草装置的设计 目 录 4 传动部分的计算校核 5 结论 2014级本科毕业生论文答辩 第 1 章 1 剥皮辊 传动部分 清草装置 本文介绍的是玉米剥皮机的结构参数优化本文介绍的是玉米剥皮机的结构参数优化设计设计，主要设计内容包括以下三个方面主要设计内容包括以下三个方面。直 径直 径、长 度长 度、表面结构表面结构、配配合方式合方式、安装角安装角度和材料选择度和材料选择。清 草 刀清 草 刀、螺螺旋清草辊旋清草辊、偏心偏心清
2、草辊清草辊。直齿轮直齿轮、锥锥齿轮齿轮，主动轴主动轴、从动轴从动轴。第 2 章 2 玉米剥皮机整体三维图 玉米剥皮机二维结构图 剥皮机各部分及其功能 拨穗轮拨穗轮：有效拨动果穗使果穗沿剥皮辊表面顺利下滑，提高果穗的流动性，防止果穗发生堵塞现象。同时增加果穗不剥皮辊之间的摩擦力，提高剥净率。剥皮辊剥皮辊:剥皮机最主要的工作部件。工作时，剥皮辊旋转，依靠玉米和剥皮辊之间的摩擦力将苞叶撕碎，并使剥掉的苞叶从两剥皮辊中排出。压送装置压送装置：将玉米果穗压向剥皮辊，增大摩擦力使剥皮辊有效的抓住苞叶。同时，压送装置和剥皮辊同时旋转使苞叶和剥皮辊充分接触，提高剥净率。剥皮辊配置方式的选择 剥皮辊配合方式分类
3、剥皮辊配合方式分类：槽型配合、平辊式配合不V型配合，如图。槽型配置 V型配置 平辊式配置 各配合方式优缺点各配合方式优缺点 槽型配置配置，玉米果穗的表面横向分布较均匀，在工作过程中获得较高的剥净率，但是会出现啃伤果穗和籽粒的现象。V型配置的剥皮辊结构简单，但是上层剥皮辊旋转方向一致，当玉米果穗横向进入时容易向右上方飞出，作业效果差，一般应用于小型机器上。平辊式配置由于剥皮辊轴心处于同一水平线上，结构简单，作业时丌易啃伤果穗和籽粒，籽粒破损率和破碎率低，但对含水率高的果穗剥净率低。结论：结论：经过查阅参考文献进行功能对比分析本课题选择槽型配置。其他参数的选择 剥皮辊材料：橡胶-铸铁辊 剥皮辊直径
4、：70mm 剥皮辊长度：900mm 安装角度：15 第 3 章 清草装置示意图 工作原理 清草刀：拉扯或割断缠绕在玉米剥皮机上的玉米外皮或多余秸秆。螺旋清草辊：通过螺纹的正推和反推将缠紧的杂草变得蓬松，便于掉落。偏心清草辊：截面为曲面，通过减小缠草中心体积，消除缠紧力。工作顺序：螺旋清草辊-偏心清草辊配合 清草刀 第 4 章 计算及校核 如图，本设计中，剥皮机内部传动系统为锥齿传动和齿轮传动。在本设计论文的本章机进行了对主、从动轴、齿轮以及轴承进行了选择计算并校核，均满足正常使用要求。第 5 章 结论 本设计主要研究的是玉米联合收获机剥皮装置，主要功能是对成熟期间玉米果穗进行剥皮。此剥皮装置可以同时对4行玉米进行收获剥皮，大大减轻了人们的的劳动强度，同时也提高了玉米收获作业时的效率，缩短收获时间。同时在改进的过程中提高了剥皮机的剥净率，降低了玉米子粒的损失率和破损率，减少了农民的经济损失。本设计虽然对玉米联合收割机剥皮装置进行了一定程度上的优化，但是此装置只能满足装配于玉米联合收获机上使用，不能单独使用，有一定的局限性。剥皮装置还可以进一步的优化设计，以满足不同使用要求。谢谢！敬请各位老师指正！2014级本科毕业生论文答辩
