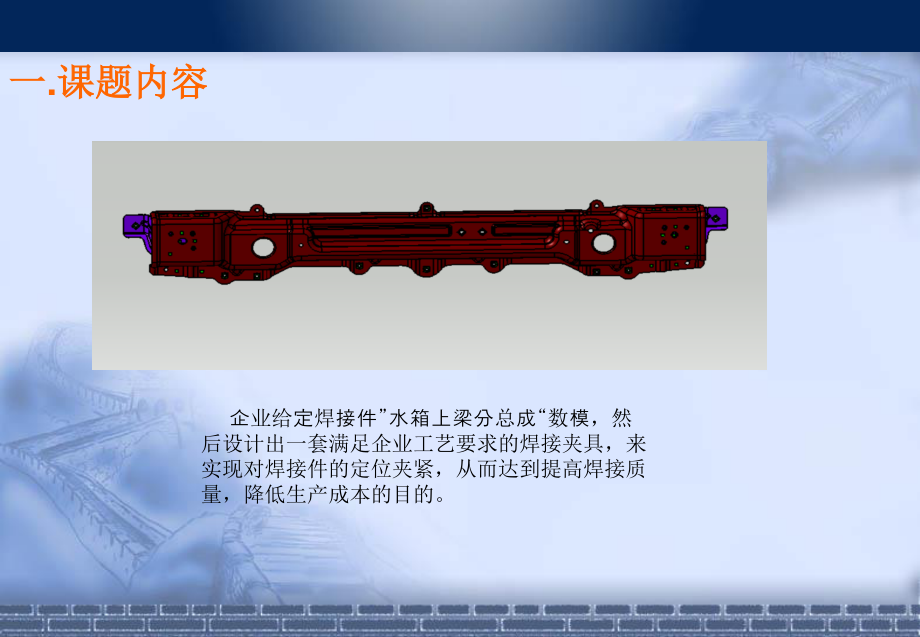

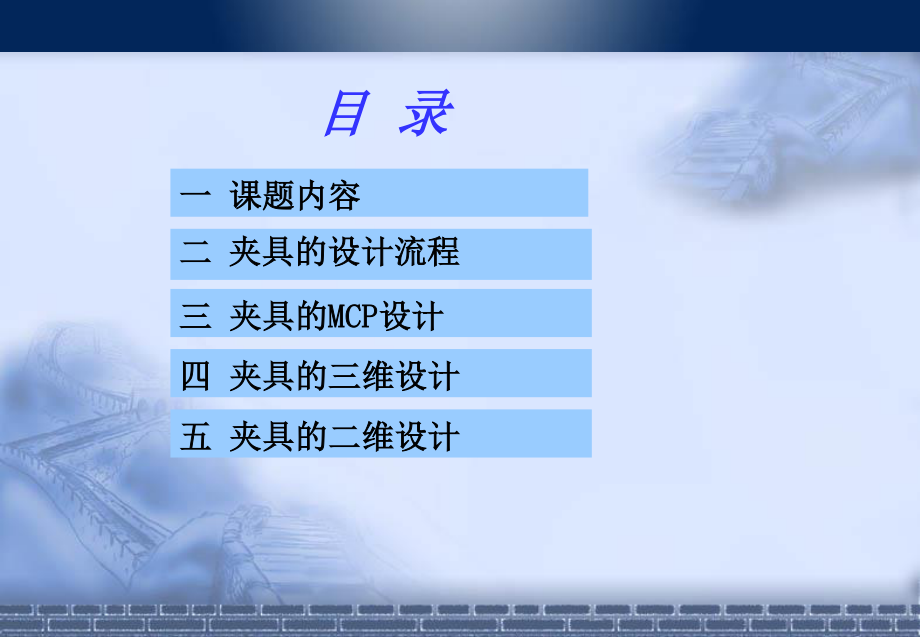

1、编制：编制：姓名：姓名：目目 录录 一一 课题内容课题内容 二二 夹具的设计流程夹具的设计流程 三三 夹具的夹具的MCPMCP设计设计 五五 夹具的二维设计夹具的二维设计 四四 夹具的三维设计夹具的三维设计 一一.课题内容课题内容 企业给定焊接件”水箱上梁分总成“数模，然后设计出一套满足企业工艺要求的焊接夹具，来实现对焊接件的定位夹紧，从而达到提高焊接质量，降低生产成本的目的。二二.夹具的设计流程夹具的设计流程 工艺分析，设计工艺分析，设计MCPMCP表表 焊接夹具的设计焊接夹具的设计 BASEBASE板的设计板的设计 焊接夹具三维设计后的检查焊接夹具三维设计后的检查 绘制二维图绘制二维图 三
2、三.夹具的夹具的MCP设计设计 1.1.设计设计MCPMCP表的重要性包括如下几个方面表的重要性包括如下几个方面：可以确定焊接夹具的定位夹紧点；可以确定焊接夹具的定位夹紧点；能够控制焊接件质量；能够控制焊接件质量；贯穿所有生产过程的一致性贯穿所有生产过程的一致性。2.MCP2.MCP一般被定义为以下区域：一般被定义为以下区域：零部件的重要功能点；零部件的重要功能点；需要精确控制零部件的尺寸及位置的区域；需要精确控制零部件的尺寸及位置的区域；在焊接过程中强度足够，能够保证精度的正确的位置区域；在焊接过程中强度足够，能够保证精度的正确的位置区域；3.3.本次夹具的本次夹具的MCPMCP表表 四四.
3、夹具的三维设计夹具的三维设计 1.P01单元夹具的设计 L支座支座 立板立板 手手动夹动夹紧紧器器 定位定位块块 定位定位块块 压紧块压紧块 压紧块压紧块 摇摇臂臂 两个定位点，两个定位点，两个压紧点两个压紧点 （1）定位夹紧点的确定(2)立板的确定 型号：H0501-180 ACH 尺寸：长度为180mm,宽度为 100mm 100 180 长长度的度的3/23/2 初定长度为270mm 定位定位块块的限制的限制 (3)摇臂的确定 根据两个压紧块之间距离，先初定摇臂长度为185mm，大于180mm,宽度为30mm(4)整个单元的结构确定 手手动夹紧动夹紧器的器的导导入入 确定确定摇摇臂和立板
4、的最臂和立板的最终终形形状状 2.P02单元的设计 连连接快接快 定位定位销销 五个定位点，四个压紧点，十五个连接块五个定位点，四个压紧点，十五个连接块 连连接快接快 摇摇臂臂 连连接快接快 手手动夹动夹紧紧器器 定位定位块块 立板立板 L支座支座 连连接快接快 （1）定位块和夹紧块的确定（2）立板的确定 L连接块规格：65mmX55mm（3）摇臂的确定（4）整个单元的结构确定 导导入手入手动夹紧动夹紧器器 确定摇臂和立板的形状(5)P03单元的确定 镜像处理镜像处理 完成三个单元的设计（6）BASE板的设计 万向万向轮轮 单单向向轮轮+锁锁止止结构结构 总长度1200mm，宽度250mm，高度400mm(7)导入焊枪（夹紧状态）防止焊接夹具与焊枪发生干涉 导入焊枪（打开状态）防止焊接夹具与焊枪发生干涉 四四.夹具的二维设计夹具的二维设计 部装图部装图 零件图零件图 总图 谢谢老师指导
