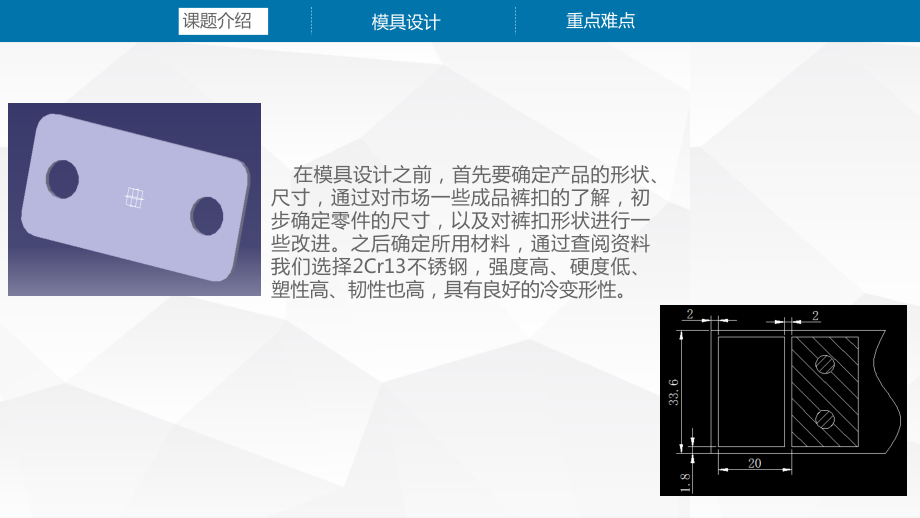

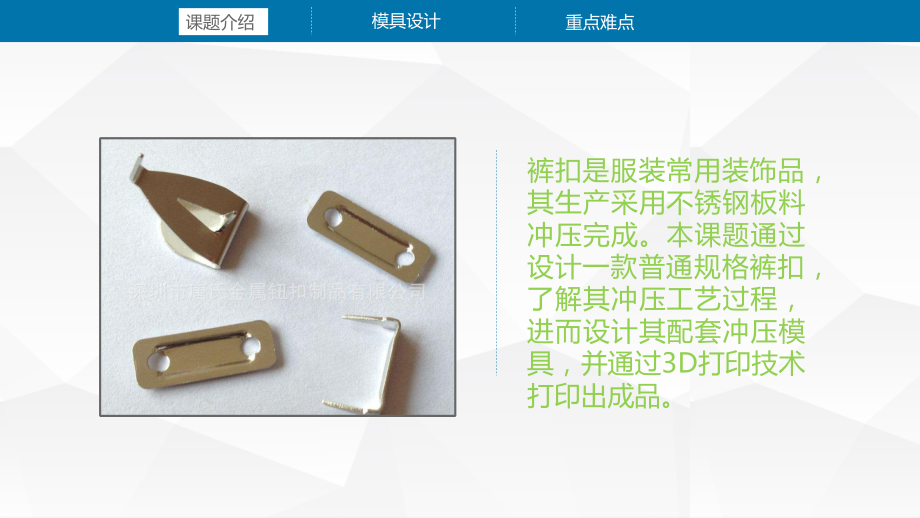

1、我们毕业啦 其实是答辩的标题地方 成型裤扣冲压成型工艺分析 及模具设计 答辩人：裤扣是服装常用装饰品，其生产采用不锈钢板料冲压完成。本课题通过设计一款普通规格裤扣，了解其冲压工艺过程，进而设计其配套冲压模具，并通过3D打印技术打印出成品。课题介绍 模具设计 重点难点 课题介绍 模具设计 重点难点 在模具设计之前，首先要确定产品的形状、尺寸，通过对市场一些成品裤扣的了解，初步确定零件的尺寸，以及对裤扣形状进行一些改进。之后确定所用材料，通过查阅资料我们选择2Cr13不锈钢，强度高、硬度低、塑性高、韧性也高，具有良好的冷变形性。“”课题介绍 确定工艺方案，制定加工工序，绘制排样图 重点难点 1 模
2、具设计 在产品确定了之后，开始模具结构的设计，在设计过程中主要步骤如下：课题介绍 重点难点 2 模具零部件的设计 模具设计 根据制件的尺寸，设计凹模板、凸凹模、凸模等主要零件，之后根据所设计的零件选用其他标准件。凹模板 凸凹模 凸模 课题介绍 重点难点 其他标准件 模具设计 下模座 弹 簧 螺 钉 课题介绍 完成整个模具的装配 重点难点 3 模具设计 课题介绍 模具装配之后，进行3D打印 重点难点 模具设计 4 课题介绍 3D打印机 重点难点 模具设计 课题介绍 最终打印出冲压模具的实体模型 重点难点 模具设计 课题介绍 利用二维软件AutoCAD绘制模具总装图 重点难点 模具设计 5 课题介
3、绍 模具设计 1.在设计凹模板时，凹模板尺寸的确定方法有很多，可以从经验公式确定，也可以表中选取，且凹模厚不小于15mm，但这两种方法存在差异，其较小尺寸的冲压件的凹模板尺寸无法确定，怎么解决？解决措施：通过两种方法的比较，经验公式法不适用于本设计，而通过表选取时没有匹配合适的选取条件，所以适当的调整一些制件的尺寸来选取合适凹模板尺寸。重点难点 在设计过程中，我所遇到的问题 课题介绍 模具设计 2.在进行3D打印时，经常发生翘边，造成打印一半时打印失败，浪费很多时间，怎么解决？原因：通过观察发现翘边的产生主要因为两点，一是基座太大与底板接触面积大，容易产生翘边；二是平台胶水涂抹不均匀，粘的不牢固，使基座移动。解决措施：在不影响整体打印的条件下，选用窄的平面作为底面；在涂胶水时不要涂的太多，要均匀，然后在胶水即将干的时候进行打印。重点难点 THANKS NAME 陶春雨
