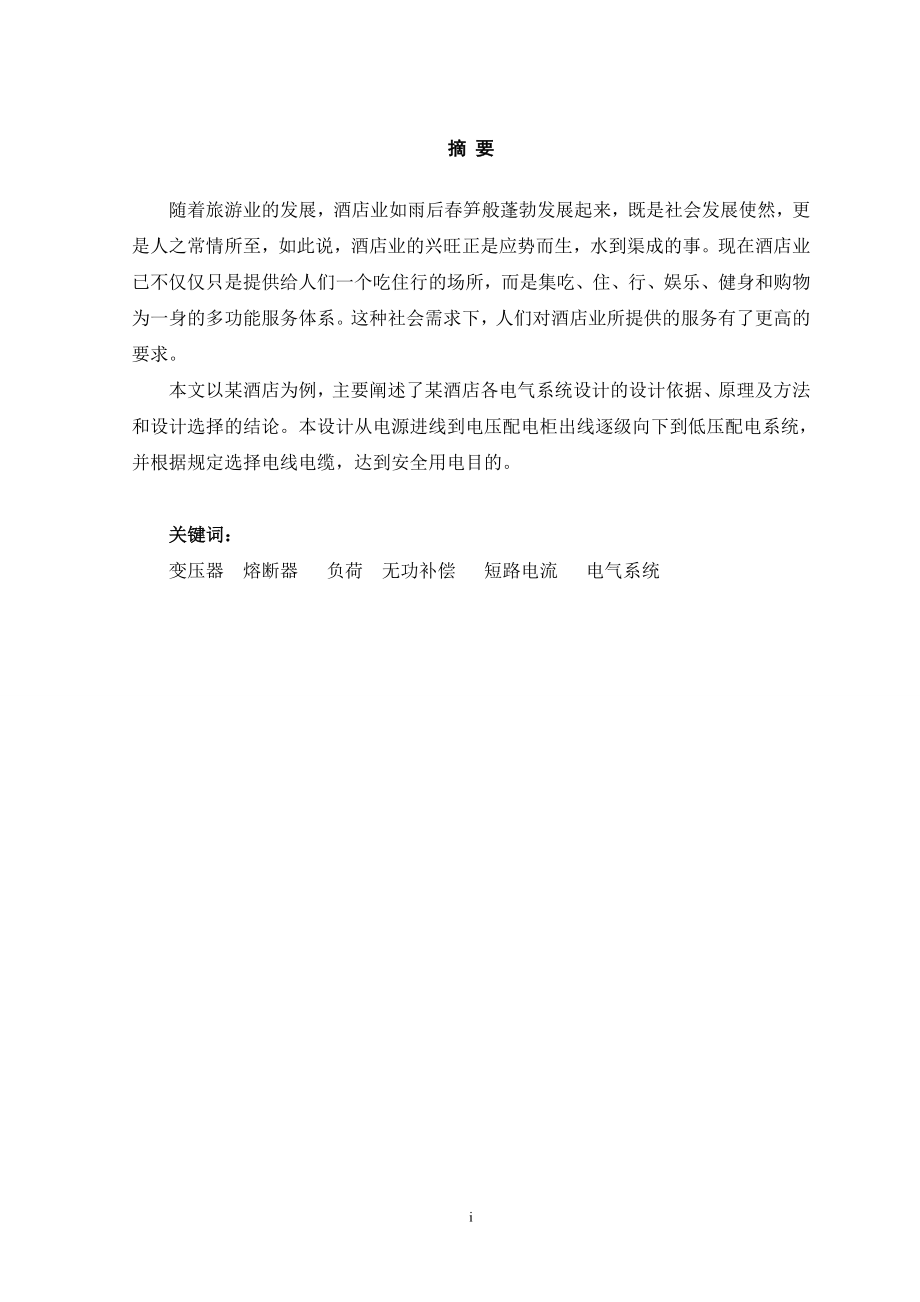

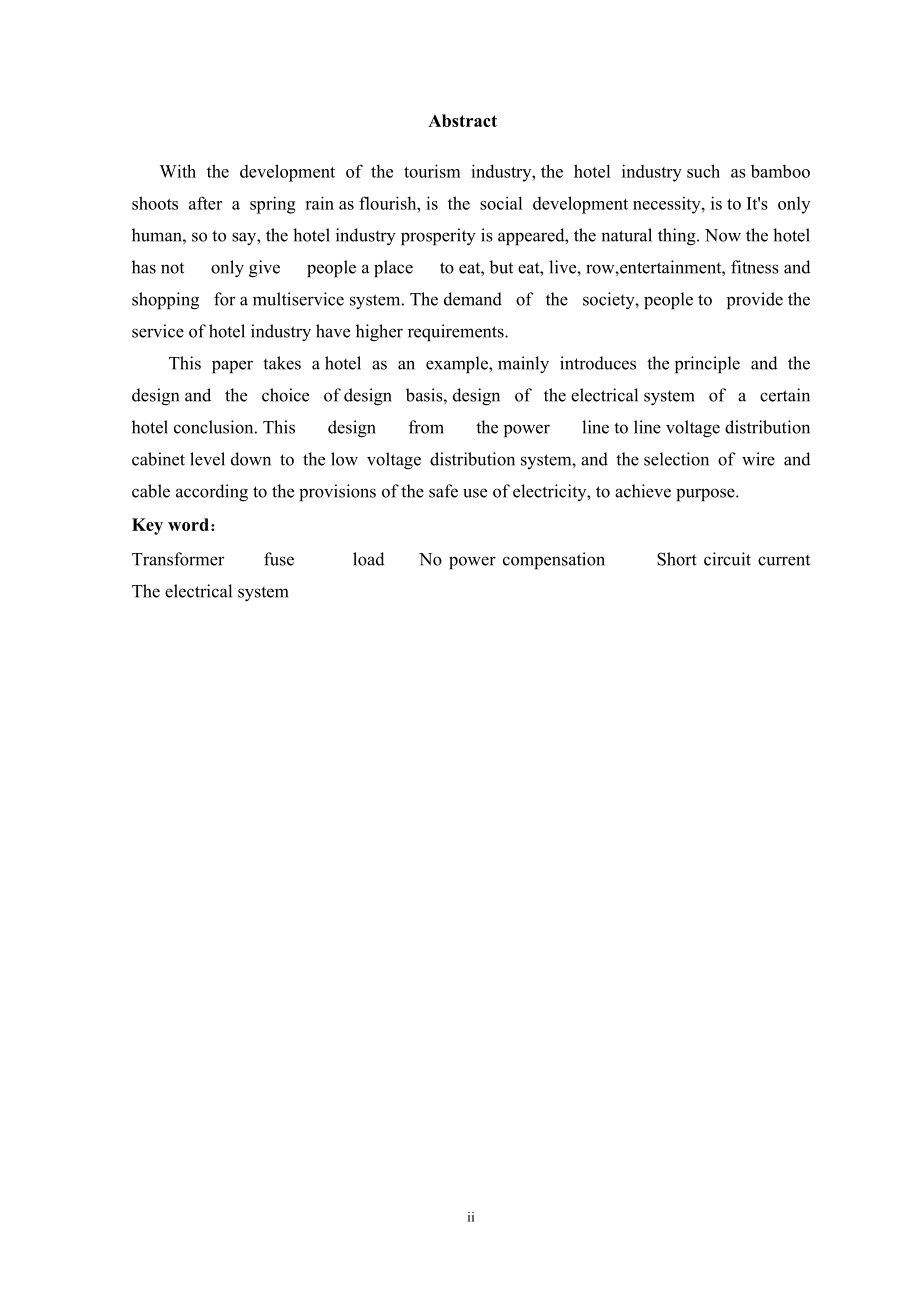

1、摘 要随着旅游业的发展，酒店业如雨后春笋般蓬勃发展起来，既是社会发展使然，更是人之常情所至，如此说，酒店业的兴旺正是应势而生，水到渠成的事。现在酒店业已不仅仅只是提供给人们一个吃住行的场所，而是集吃、住、行、娱乐、健身和购物为一身的多功能服务体系。这种社会需求下，人们对酒店业所提供的服务有了更高的要求。本文以某酒店为例，主要阐述了某酒店各电气系统设计的设计依据、原理及方法和设计选择的结论。本设计从电源进线到电压配电柜出线逐级向下到低压配电系统，并根据规定选择电线电缆，达到安全用电目的。关键词：变压器 熔断器 负荷 无功补偿 短路电流 电气系统 Abstract With the develop
2、ment of the tourism industry,the hotel industrysuch asbamboo shoots after a spring rainasflourish,is the social developmentnecessity,istoIts only human,soto say,the hotelindustry prosperityisappeared,the natural thing.Nowthe hotel hasnot onlygive peopleaplace toeat,buteat,live,row,entertainment,fitn
3、essand shopping foramultiservicesystem.Thedemand of the society,peopleto providethe service of hotel industryhave higher requirements. This paper takes ahotel as an example,mainly introduces theprinciple and the designand the choice ofdesign basis,design of theelectricalsystem of a certain hotelconc
4、lusion.This design from thepower linetolinevoltagedistribution cabinetleveldown to thelow voltage distributionsystem,and theselection of wire and cableaccording to the provisions ofthe safe use of electricity,to achieve purpose.Key word：Transformer fuse load No power compensation Short circuit curre

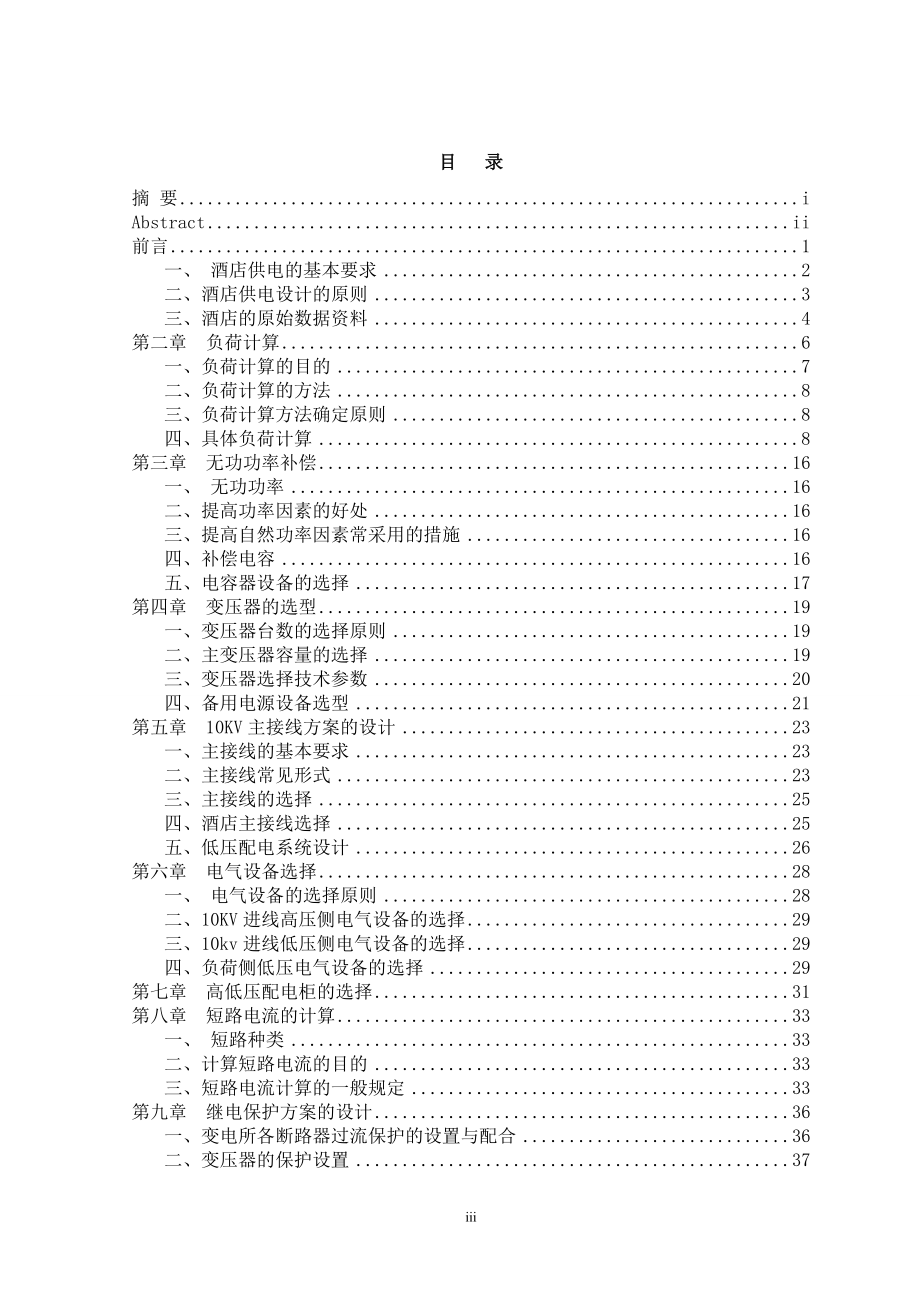

5、nt The electrical system目 录摘 要iAbstractii前言1一、 酒店供电的基本要求2二、酒店供电设计的原则3三、酒店的原始数据资料4第二章 负荷计算6一、负荷计算的目的7二、负荷计算的方法8三、负荷计算方法确定原则8四、具体负荷计算8第三章 无功功率补偿16一、 无功功率16二、提高功率因素的好处16三、提高自然功率因素常采用的措施16四、补偿电容16五、电容器设备的选择17第四章 变压器的选型19一、变压器台数的选择原则19二、主变压器容量的选择19三、变压器选择技术参数20四、备用电源设备选型21第五章 10KV主接线方案的设计23一、主接线的基本要求23二、
6、主接线常见形式23三、主接线的选择25四、酒店主接线选择25五、低压配电系统设计26第六章 电气设备选择28一、 电气设备的选择原则28二、10KV进线高压侧电气设备的选择29三、10kv进线低压侧电气设备的选择29四、负荷侧低压电气设备的选择29第七章 高低压配电柜的选择31第八章 短路电流的计算33一、 短路种类33二、计算短路电流的目的33三、短路电流计算的一般规定33第九章 继电保护方案的设计36一、变电所各断路器过流保护的设置与配合36二、变压器的保护设置37第十章 主要电气设备的校验38一、 高压电气设备的选择与校验项目38二、低压电气设备的选择校验项目39外文文献43中文文献49
7、主要参考文献、资料54致谢信55iv前言随着当今社会飞速的经济发展和人们日益剧增的生活需求，现代高层的建筑越来越普遍，并且电能成为人类生活中必不可少的一样东西。为了让客户能可靠、安全、经济的使用电，在对高层建筑供配电系统的设计时需要有准确性、科学性、合理性。本设计是应用供配电设计的基本原则和方法进行的某酒店的供配电设计。根据酒店的布置情况选择总变电所位置及型号规格等，并由该酒店给出的设备容量等通过负荷计算选择变压器、开关设备等设备的型号规格，并考虑其接线方式。更多的了解并能熟练地应用国家规范和标准，由此来指导整个的设计过程。通过本次设计，培养了自己综合运用本专业基础理论,基本知识和基本技能以及
8、分析解决实际问题能力，使自己所学的专业知识更好地应用于实践中，以达到在大学期间对所学专业的深入了解和认识，锻炼自己的独立思考研究能力，初步掌握设计的基本要领，为今后的工作打下良好的基础。本设计所要解决的主要问题：酒店总体方案的确定；酒店的负荷计算和主接线图设计；变压器台数和容量的选择及备用电源的选择；酒店无功补偿的计算；高低压电气设备及低压配电柜的选择；短路电流的计算及主要电气设备的校验。本次设计是以所学的专业知识为基础。设计本酒店高低压配电、标准层照明干线、标准层配电、系统图；正确计算整个酒店的计算负荷、无功补偿和短路电流；根据负荷计算，正确为设备选择定型并检验；对电气控制系统、照明线路、接
9、地、防雷等进行科学设计，以确保酒店能可靠、经济和安全的用电。由于自己能力有限，在设计中难免会出现这样或那样地错误和不妥之处，恳请各位老师能够批评指正。第一章 绪论一、 酒店供电的基本要求1、供电可靠 供电可靠就是要求供电不间断。在企业中，各种电力负荷对供电可靠性的要求是不同的，为了能在技术经济合理的前提下满足不同负荷对供电可能性的要求，把电力负荷分为三类，即一类、二类、三类负荷。2、供电安全 供电安全就是在电能的分配、供应和使用过程中，不应发生人身触电事故和设备事故，也不致引起电火灾和爆炸事故。因此，必须严格按照酒店供电安全规程的有关规定执行，确保安全供电。3、供电质量 用电设备在额定参数下运
10、行时性能最好。因此，要向用户供应质量合格的电能，其电压和频率必须稳定。对于额定频率为50Hz的交流电，其频率偏差不允许超过-50+50Hz。供电频率由发电厂保证，用电企业无法改变。4、供电经济 供电的经济性一般考虑三个方面：尽量降低企业变电所与电网的基本建设投资；尽可能降低设备、材料及有色金属的消耗量；尽量降低供电系统的电能损耗及维护费用。5、具体要求（1）照明电源电压以及电源进线：一般照明电源采用交流380/220V三相四线制线路敷设：采用穿管敷设在房顶上、墙上以及柱子上；设备安装：各种单极、双极等开关设备的安装高度（2）动力以及空调电源以及电源进线：采用380/220V三相四线制，线路敷设
11、：采用管道或交叉敷设时，相互间距离应符合标准（3）设备安装高度配电箱：一般箱底距地1.5 m灯具：依据设计管线一般沿顶棚敷设开关：拉线开关：一般距顶0.3m板式开关：一般距地1.3m1.5m插座：一般插座安装高度距地0.3m，管线一般沿地面敷设。其他插座：空调插座、防水插座等安装高度距地1.5m1.8m，管线一般沿顶棚敷设。（4）接地、接零所有用电设备在正常时不带电的金属部分均需接零；接地体水平敷设时采用圆钢、扁钢；接地体顶部埋设深度不应小于0.5米；零线与保护中性线分开，不应共线；（5）负荷等级地下层的消防泵、生活泵、污水泵和排风系统等为一级负荷；客房、电梯为二级负荷；其它负荷为三级负荷。二
12、、酒店供电设计的原则1、遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源， 节约有色金属等技术经济政策。2、安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。3、近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。4、全局出发、统筹兼顾。按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。酒店供电设计是整个酒店设计中的重要组成部分。酒店供电设计的质量直接影响到酒店的发展。作为从事酒店供电工作的
13、人员，有必要了解和掌握酒店供电设计的有关知识，以便适应设计工作的需要。 三、酒店的原始数据资料1、酒店布置：（1）酒店25层，地下层为停车场和设备房（配电、水泵等），一楼为酒店大堂、中西餐厅，二楼为KTV歌舞厅和迪厅、三层到二十五层为客房；（2）三到二十五层标准层每层有12间标准客房，每间客房约45平方米，标准层每层为850平方米；（3）酒店有两台电梯；2、电源：本工程由市政电网引来两路10 kV电源供电，3级负荷，两路电源同时工作，互为备用，每路10kV电源均能承担全部负荷。另外设置一台756 kW柴油发电机组，作为第三电源。高压系统电压等级为10 kV，低压系统电压等级为220V/380V
14、。电源系统的短路容量100MVA，继电保护配合时间最长1.1S,现场速断。3、气候条件:环境条件适宜，年平均最高气温，本地区年雷暴日为20天4、负荷统计酒店负荷统计表楼层负荷名称功率（KW）数量（台）合计（KW）功率因数cos需要系数层合计（KW）地下层污水泵182360.70.5178生活泵242480.70.75消防泵222440.70.5电动门、排风系统和照明等50500.80.85一楼餐厅空调3003000.750.9405照明45450.90.9动力60600.80.8二楼歌舞厅空调4004000.750.9520照明60600.90.9动力60600.80.9（三楼二十五）楼标准客房空调、照明等6.0162015840.80.851584顶层电梯控制452900.750.9
