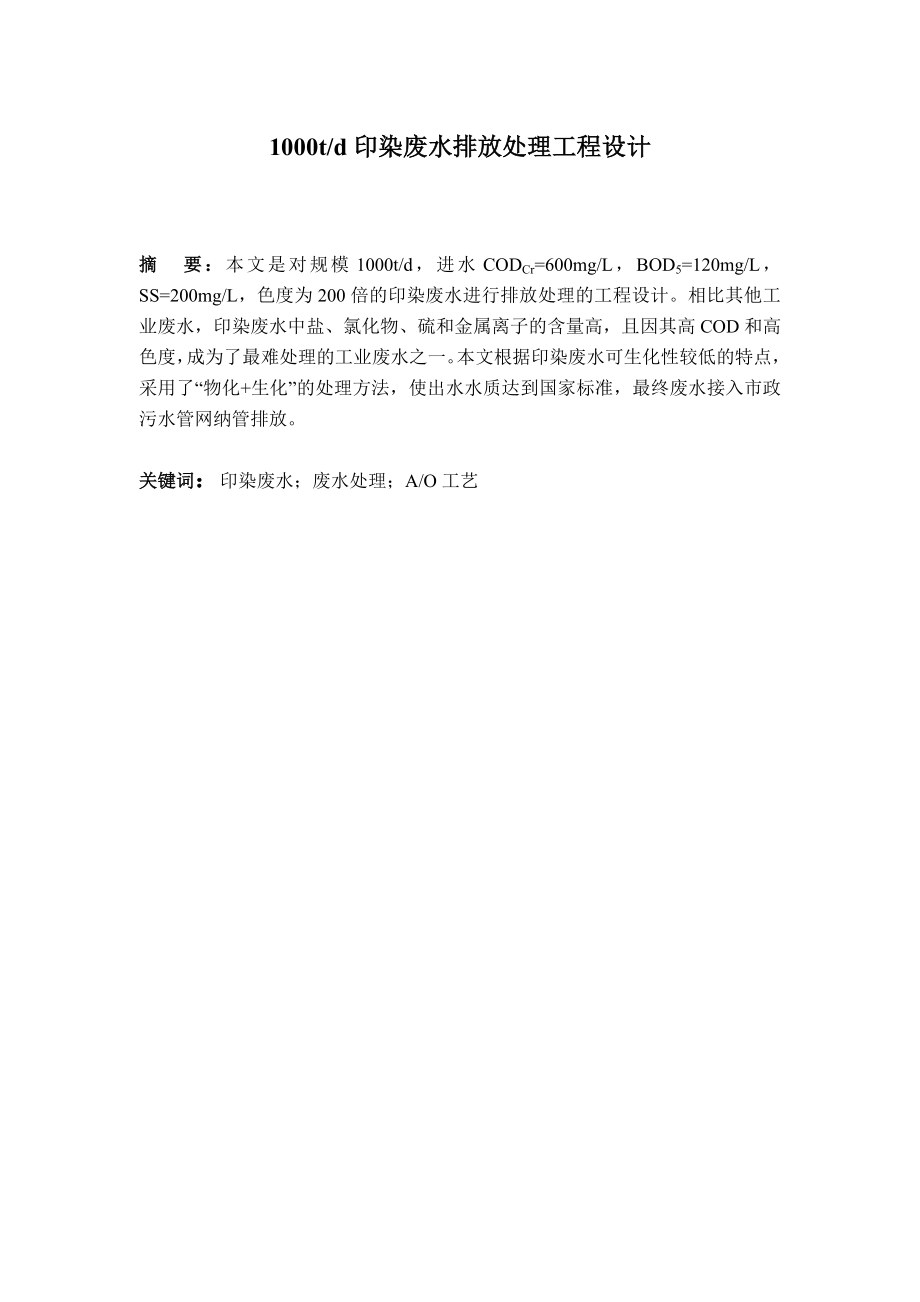

1、1000t/d印染废水排放处理工程设计摘 要：本文是对规模1000t/d，进水CODCr=600mg/L，BOD5=120mg/L，SS=200mg/L，色度为200倍的印染废水进行排放处理的工程设计。相比其他工业废水，印染废水中盐、氯化物、硫和金属离子的含量高，且因其高COD和高色度，成为了最难处理的工业废水之一。本文根据印染废水可生化性较低的特点，采用了“物化+生化”的处理方法，使出水水质达到国家标准，最终废水接入市政污水管网纳管排放。关键词：印染废水；废水处理；A/O工艺The design of discharge treatment works for printing and dy

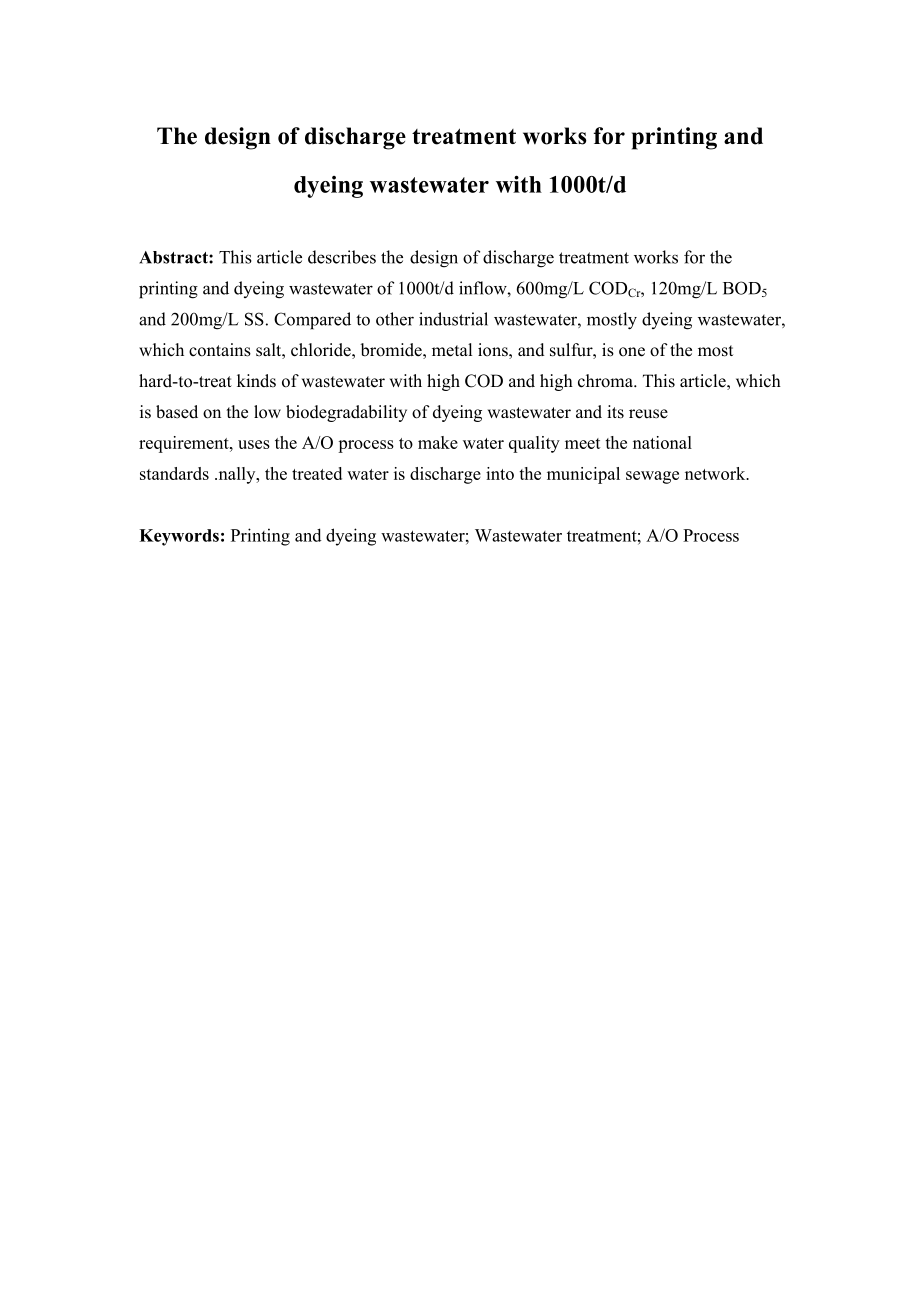

2、eing wastewater with 1000t/dAbstract: This article describes the design of discharge treatment works for the printing and dyeing wastewater of 1000t/d inflow, 600mg/L CODCr, 120mg/L BOD5 and 200mg/L SS. Compared to other industrial wastewater, mostly dyeing wastewater, which contains salt, chloride,
3、 bromide, metal ions, and sulfur, is one of the most hard-to-treat kinds of wastewater with high COD and high chroma. This article, which is based on the low biodegradability of dyeing wastewater and its reuse requirement, uses the A/O process to make water quality meet the national standards .nally

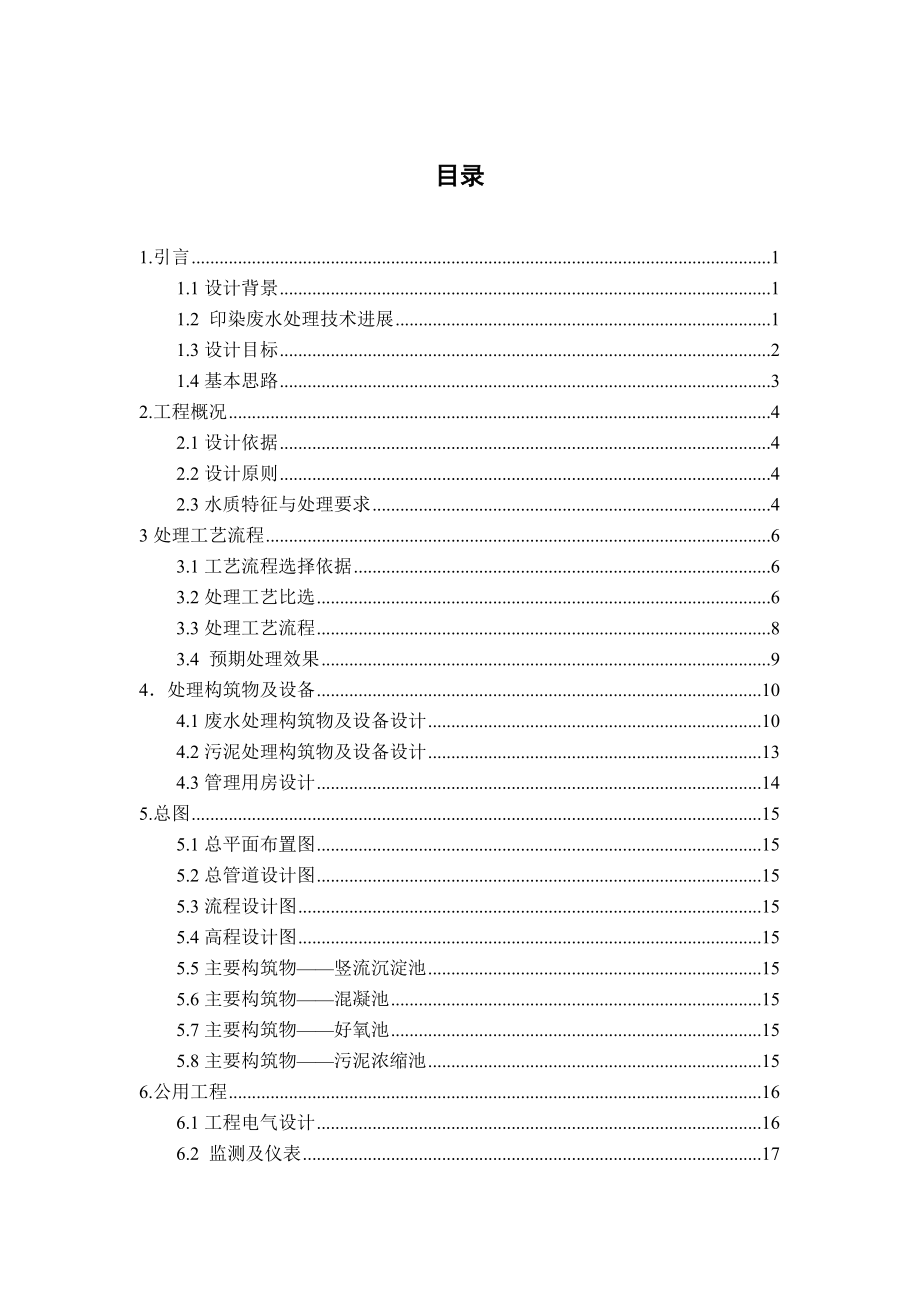

4、, the treated water is discharge into the municipal sewage network.Keywords: Printing and dyeing wastewater; Wastewater treatment; A/O Process 目录1.引言11.1设计背景11.2 印染废水处理技术进展11.3设计目标21.4基本思路32.工程概况42.1设计依据42.2设计原则42.3水质特征与处理要求43处理工艺流程63.1工艺流程选择依据63.2处理工艺比选63.3处理工艺流程83.4 预期处理效果94处理构筑物及设备104.1废水处理构筑物及设备
5、设计104.2污泥处理构筑物及设备设计134.3管理用房设计145.总图155.1总平面布置图155.2总管道设计图155.3流程设计图155.4高程设计图155.5主要构筑物竖流沉淀池155.6主要构筑物混凝池155.7主要构筑物好氧池155.8主要构筑物污泥浓缩池156.公用工程166.1工程电气设计166.2 监测及仪表176.3主要仪器配备176.4构筑物设计187.劳动组织188.工程投资与运行费用198.1工程投资198.2运行费用219.主要技术经济指标22致谢23参考文献241.引言1.1设计背景印染产业是我国经济传统的支柱产业，改革开放以来，我国印染产业无论从产量，还是从规模
6、，都得到了大步发展，截至2013年上半年，全国印染企业印染布产量275.82亿米。但是，也因为如此，我国印染产业的排水量也大幅度增长。目前,我国印染废水年排放量，排到全国工业废水排放量的第5位。我国将在“十二五”期间，对印染产业进行大刀阔斧的改革，着重推进技术创新，降低能耗和污染，提高产品质量，改进经济增长模式，加快推进产业结构优化调整。同时，由于我国水资源的缺乏，决定了印染行业的发展必须走环境友好型路线。为了实现印染产业的可持续发展，实现“又好又快”经济发展模式，必须大力开展废水回用，这也是立足长远的明智选择。1.2 印染废水处理技术进展纺织印染行业排放的印染废水是我国工业系统中重点污染源之
7、一，印染废水属于含有一定量难生物降解物质的有机性废水。其污染物浓度高、色度深，是难处理的工业废水之一。目前，印染废水处理常用的方法可归为为三种: 物理法、化学法和生物法。后文例举了几种有代表性的工艺。1.2.1 物理法（1）吸附法吸附法使用吸附剂将污染物成分成分积聚或凝缩在其表面，将污染物从废水中分离出来。目前，废水处理中使用较多的吸附剂有活性炭、离子交换树脂等，其中，活性炭吸附在印染废水处理方面有较多的研究和应用。（2）膜分离法膜分离技术处理是指使用天然或人工合成的薄膜，利用其选择透过性，对废水中成分选择性的透过，从而达到净化分离的目的。在废水处理技术中，膜分离法处理效果好、工艺简单易操作、
8、二次污染较低，且按滤膜孔径大小，可分为4种类型：微滤（MF）、超滤（UF）、纳滤（NF）和反渗透（RO）。在实际操作中，将超滤作为纳滤或反渗透工艺的预处理的方法有着广泛的使用。1.2.2 化学法（1）电化学法近年来，随着新型电极材料的不断出现，电化学法一改其成本高和不稳定的缺点，并提高了其处理效果，也为废水处理增加了一个不错的选择。从其原理上，电化学方法可以分为电化学还原或氧化、电凝聚电气浮等类别。（2）光催化氧化法相较光化学法，光催化氧化法有着更强的氧化能力，并使有机污染物更为有效地降解。近年来，以TiO2为催化剂的光催化氧化技术成为了研究的热点。常用的光催化氧化催化剂有TiO2、ZnO、W
9、03、ZnS 、CdS、Fe304和Sn02等。1.2.3 生物法（1）好氧法好氧法是指利用好氧微生物的生理活动，降解并稳定废水中有机污染物的处理工艺。近年来，较时髦的工艺有好氧法与物化法等方法组合处理方法，不仅可以实现废水达标排放，又可达到高效低耗的效果。（2）厌氧法随着染料技术的发展，新型人工合成染料不断地出现，但这也使印染废水的可生化性越来越低，好氧法处理技术已难以满足。而厌氧法却能降解结构复杂的有机物，提高废水的可生化性，又能去除部分有机污染物。（3）厌氧一好氧联合法厌氧法可提高废水的废水的可生化性，好氧法有着高效的处理能力，因此，厌氧一好氧联合法，即A/O工艺，将两种工艺的优势相加，
10、一举两得，成为了最为主要的组合处理技术。但是，虽然经济高效，厌氧一好氧法也有处理时间长的缺点。为了弥补这一点，人们将物化法和生化法联合使用，使两者相互补正，既节约药剂，又降低了生物处理的负担，成为了主流的废水处理工艺。1.3设计目标排放废水满足纺织染整工业水污染物排放标准（GB 4287-2012)中的间接排放即纳入市政污水管网的标准。1.4基本思路1.4.1 废水水质分析（1）B/C比低废水BOD5浓度120 mg/L，CODCr浓度600 mg/L，B/C比为0.2 0.4，可生化性不高，需在生化系统前调解B/C比。（2）氨氮浓度高废水氨氮浓度60 mg/L，相较于浓度较低COD和BOD，
11、氨氮的去除是本次设计的首要目标。1.4.2工艺选取思路（1）根据设计废水可生化性较低的特点，结合印染废水处理的实践经验，决定采用“物化+生化”的处理方法，使废水排放达标。（2）根据废水水质和排放标准，主处理工艺考虑混凝沉淀A/O的处理流程，先对废水进行混凝沉淀预处理，去除一定量COD，减轻后续生化处理负荷。（3）在处理工程前先设置格栅，去除废水中布条等粗大污物。调节池起到调节水质与水量，对水量变化和COD变化起缓冲作用。（4）在A/O工艺前设置混凝沉淀池，改善废水的B/C比，并降低水中SS浓度，可有效提高后续处理效果。（5）为去除高浓度的氨氮，参考有关资料，将A/O工艺混合液的回流比设为200
12、% ，将氨氮与总氮降到排放标准。2.工程概况2.1设计依据（1）中华人民共和国环境保护法（1989年12月26日）（2）中华人民共和国水法（2002年8月29日）（3）中华人民共和国水污染防治法(2008年2月28日)（4）纺织染整工业水污染物排放标准（GB 4287-2012)（5）纺织染整工业废水治理工程技术规范（HJ471-2009）（6）室外排水设计规范（GB50014-2006）（7）给水排水工程构筑物设计规范（GB50069-2002）（8）建筑地基基础设计规范（GB50007-2002）（9）混凝土结构设计规范（GB50010-2002）（10）10KV以及以下变电所设计规范（G
13、B50053-95）（11）相关设计手册，同类工程设计资料2.2设计原则（1）贯彻国家的环保政策，严格执行国家与当地的相关法律法规。（2）根据废水水量与水质特征，结合排放要求，在经济允许的情况下，尽量选择处理能力高，低能耗，占地面积小，更为环保的处理工艺。（3）选用设备方面，视具体情况选择国内外先进可靠、方便管理维修的设备与仪表。（4）充分考虑优化水厂的管理措施，员工的福利措施都须按照国家与当地的相关规定。2.3水质特征与处理要求2.3.1设计水量与处理目标该企业主营丝绸印染，具有丝绸染色3000万米、丝绸印花1000万米、数码印花300万米的生产能力。废水处理工程建设场地整体呈梯形，约300
14、0平方米。工程设计规模为1000t/d，满足处理后达到纳管排放标准。2.3.2设计水质表2-1 设计水质单位：mg/L，除pH值、色度外名称pHCODCrBOD5NH3-N色度（倍）SS数值69600120602002002.3.3排放标准表2-2 排放标准 单位：mg/L，除pH值、色度外指标pHCODCrBOD5NH3-N色度（倍）SS排放限值692005020801003处理工艺流程3.1工艺流程选择依据废水处理选择的工艺将直接影响到后续的施工投资、运营成本、处理效果和管理难易等。除了废水本身的参数特征和设计要求外，废水池里的工艺还需用以下原则确定：(1) 严格执行国家环保政策，确保出水指标达到规定的排放标准。(2) 设计规划长远全面，且要分期实施，以更好地发挥投资效益。(3) 在经济允许的情况下，结合现场实地条件，尽可能的选择先进成熟，管理便利的处理方案，以及选用合理、先进、方便管理维修的设备和仪表。(4) 优化投资和日常运行费用。(5) 提高自动化管理水平，以人为本，减轻管理负担。(6) 保障系统运行正常，避免二次污染。3.2处理工艺比选3.2.1 工艺选择根据具体水质情况，再考虑到废水排放的要求，参考同类废水的处理经验，本设计将在以下三种处理流程中选取：(1) 调节池+混凝沉淀+ 初沉
