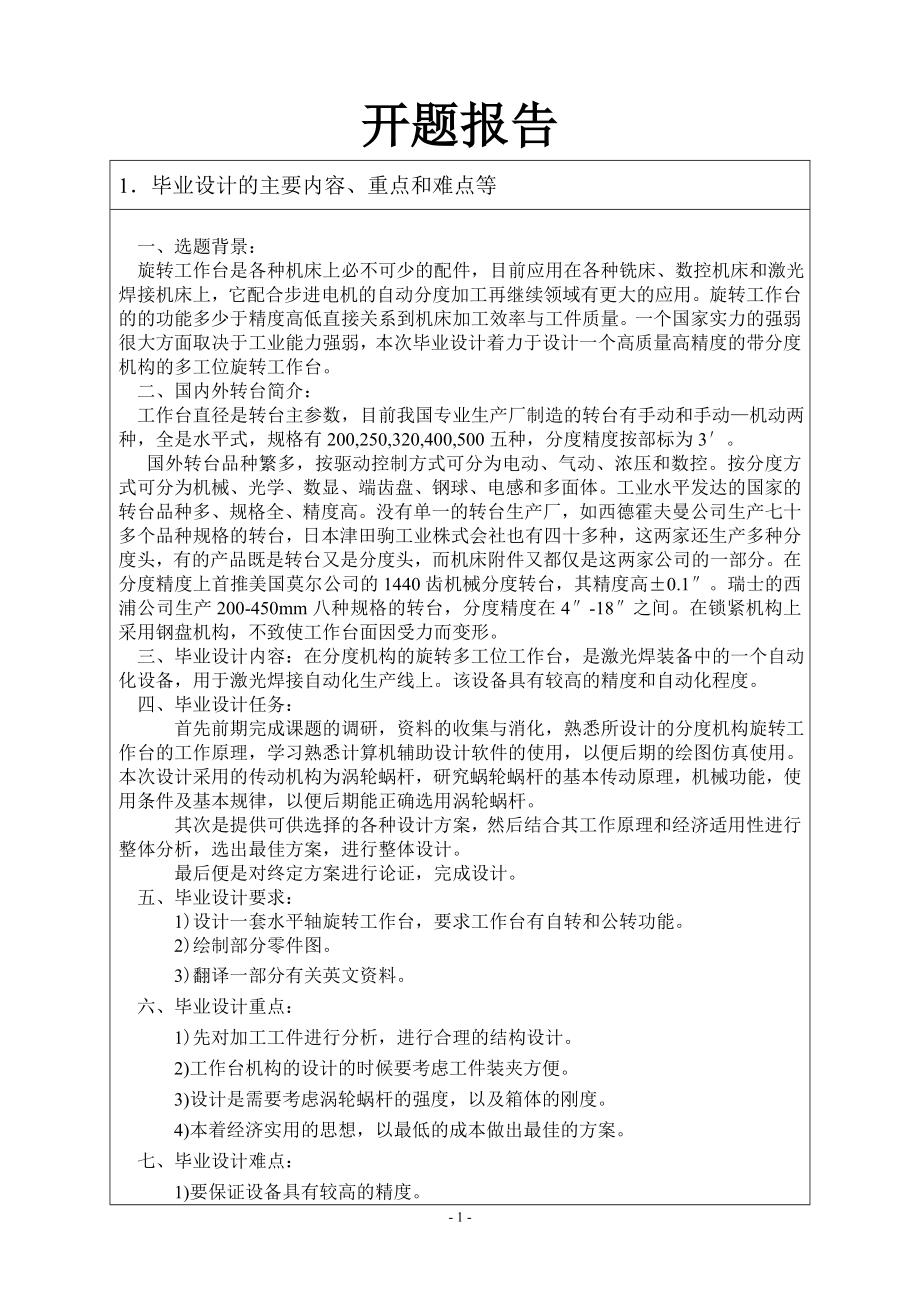

1、开题报告1毕业设计的主要内容、重点和难点等 一、选题背景： 旋转工作台是各种机床上必不可少的配件，目前应用在各种铣床、数控机床和激光焊接机床上，它配合步进电机的自动分度加工再继续领域有更大的应用。旋转工作台的的功能多少于精度高低直接关系到机床加工效率与工件质量。一个国家实力的强弱很大方面取决于工业能力强弱，本次毕业设计着力于设计一个高质量高精度的带分度机构的多工位旋转工作台。 二、国内外转台简介： 工作台直径是转台主参数，目前我国专业生产厂制造的转台有手动和手动机动两种，全是水平式，规格有200,250,320,400,500五种，分度精度按部标为3。 国外转台品种繁多，按驱动控制方式可分为电
2、动、气动、浓压和数控。按分度方式可分为机械、光学、数显、端齿盘、钢球、电感和多面体。工业水平发达的国家的转台品种多、规格全、精度高。没有单一的转台生产厂，如西德霍夫曼公司生产七十多个品种规格的转台，日本津田驹工业株式会社也有四十多种，这两家还生产多种分度头，有的产品既是转台又是分度头，而机床附件又都仅是这两家公司的一部分。在分度精度上首推美国莫尔公司的1440齿机械分度转台，其精度高0.1。瑞士的西浦公司生产200-450mm八种规格的转台，分度精度在4-18之间。在锁紧机构上采用钢盘机构，不致使工作台面因受力而变形。 三、毕业设计内容：在分度机构的旋转多工位工作台，是激光焊装备中的一个自动化
3、设备，用于激光焊接自动化生产线上。该设备具有较高的精度和自动化程度。 四、毕业设计任务： 首先前期完成课题的调研，资料的收集与消化，熟悉所设计的分度机构旋转工作台的工作原理，学习熟悉计算机辅助设计软件的使用，以便后期的绘图仿真使用。本次设计采用的传动机构为涡轮蜗杆，研究蜗轮蜗杆的基本传动原理，机械功能，使用条件及基本规律，以便后期能正确选用涡轮蜗杆。其次是提供可供选择的各种设计方案，然后结合其工作原理和经济适用性进行整体分析，选出最佳方案，进行整体设计。最后便是对终定方案进行论证，完成设计。 五、毕业设计要求： 1)设计一套水平轴旋转工作台，要求工作台有自转和公转功能。 2)绘制部分零件图。

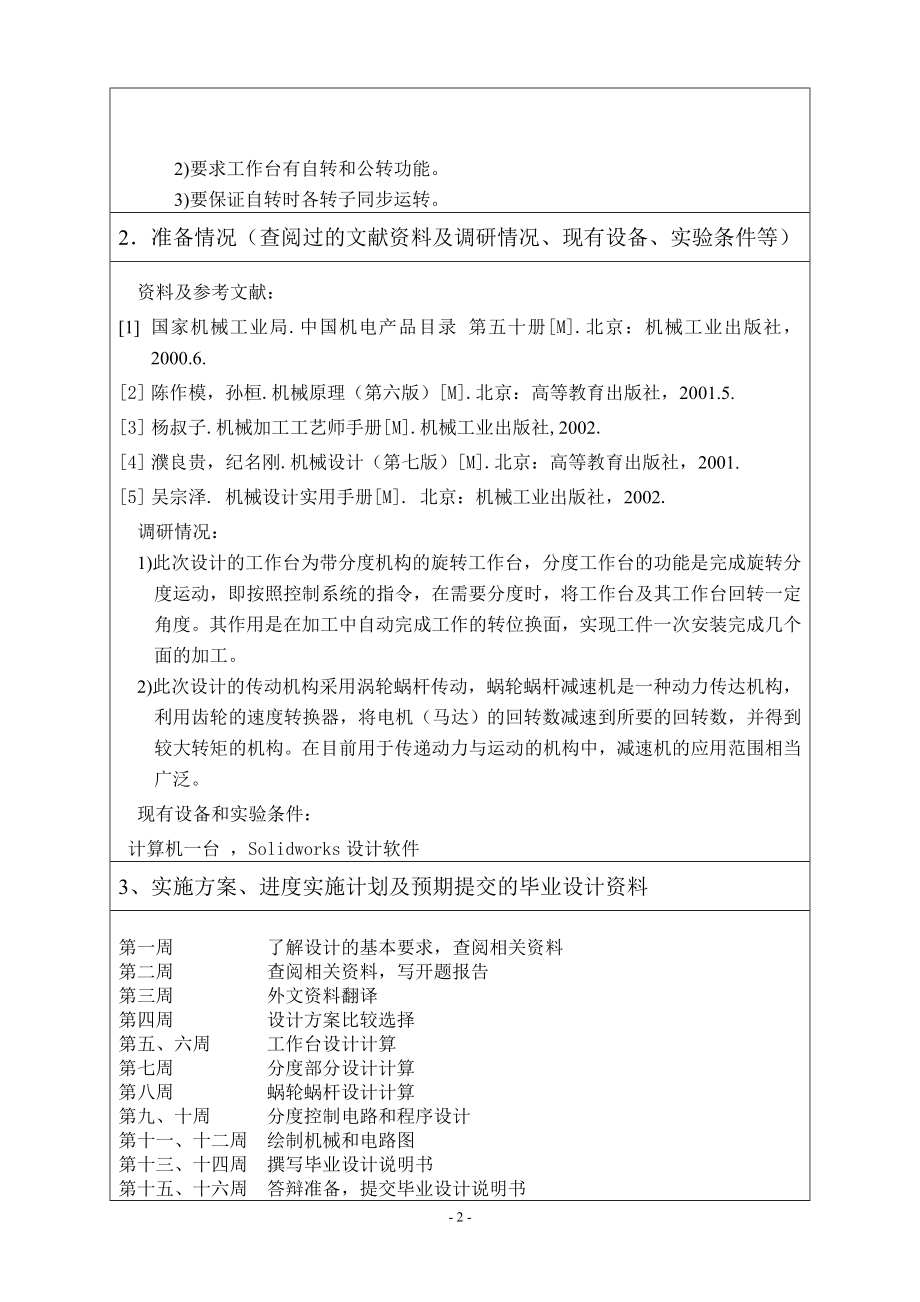

4、3)翻译一部分有关英文资料。 六、毕业设计重点： 1)先对加工工件进行分析，进行合理的结构设计。 2)工作台机构的设计的时候要考虑工件装夹方便。 3)设计是需要考虑涡轮蜗杆的强度，以及箱体的刚度。 4)本着经济实用的思想，以最低的成本做出最佳的方案。 七、毕业设计难点： 1)要保证设备具有较高的精度。 2)要求工作台有自转和公转功能。 3)要保证自转时各转子同步运转。2准备情况（查阅过的文献资料及调研情况、现有设备、实验条件等） 资料及参考文献：1 国家机械工业局.中国机电产品目录 第五十册M.北京：机械工业出版社，2000.6.2 陈作模，孙桓.机械原理（第六版）M.北京：高等教育出版社，2
5、001.5.3 杨叔子.机械加工工艺师手册M.机械工业出版社,2002.4 濮良贵，纪名刚.机械设计（第七版）M.北京：高等教育出版社，2001.5 吴宗泽. 机械设计实用手册M. 北京：机械工业出版社，2002. 调研情况： 1)此次设计的工作台为带分度机构的旋转工作台，分度工作台的功能是完成旋转分度运动，即按照控制系统的指令，在需要分度时，将工作台及其工作台回转一定角度。其作用是在加工中自动完成工作的转位换面，实现工件一次安装完成几个面的加工。 2)此次设计的传动机构采用涡轮蜗杆传动，蜗轮蜗杆减速机是一种动力传达机构，利用齿轮的速度转换器，将电机（马达）的回转数减速到所要的回转数，并得到较

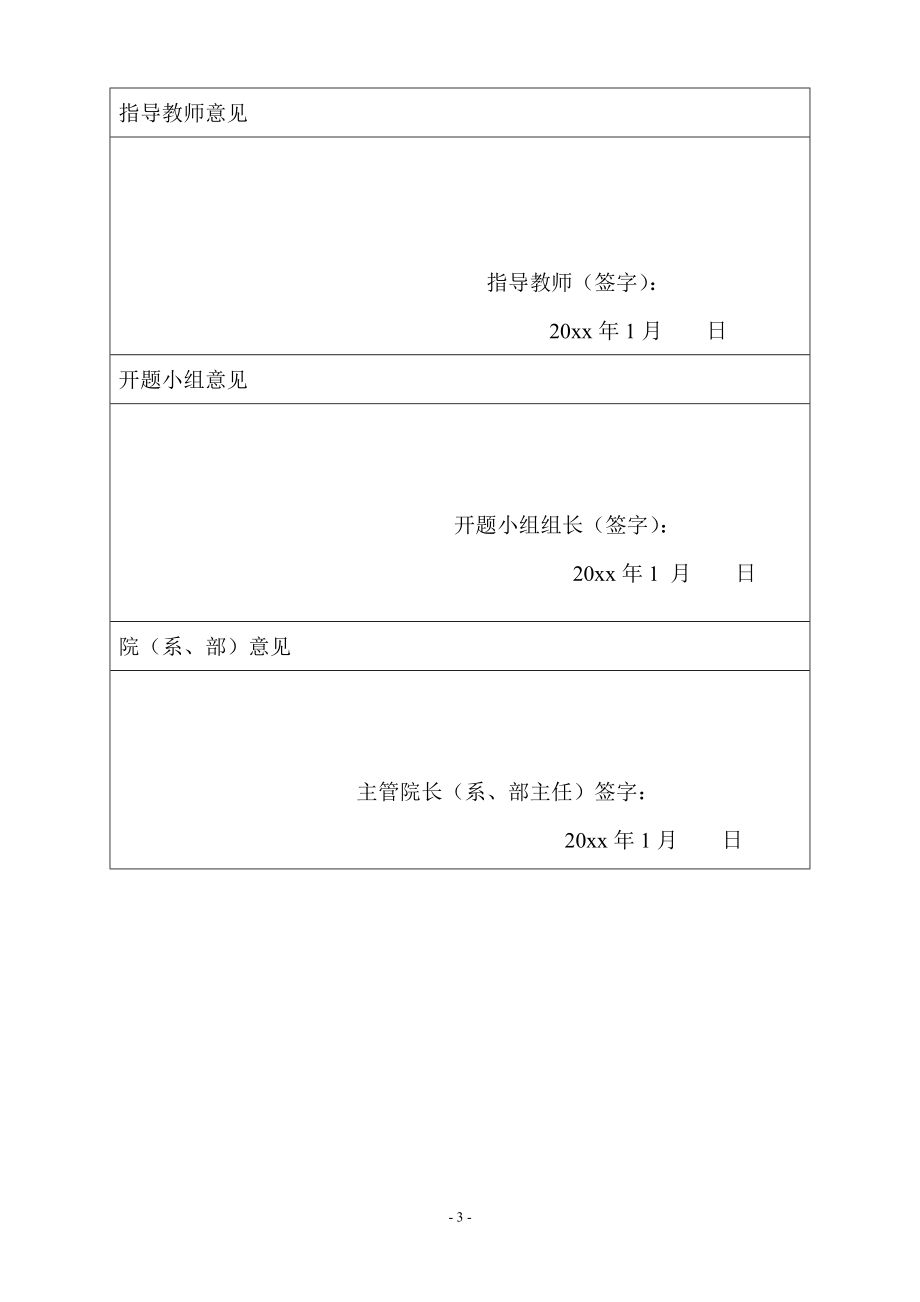

6、大转矩的机构。在目前用于传递动力与运动的机构中，减速机的应用范围相当广泛。 现有设备和实验条件： 计算机一台 ，Solidworks设计软件3、实施方案、进度实施计划及预期提交的毕业设计资料第一周 了解设计的基本要求，查阅相关资料 第二周 查阅相关资料，写开题报告第三周 外文资料翻译第四周 设计方案比较选择第五、 六周 工作台设计计算第七周 分度部分设计计算第八周 蜗轮蜗杆设计计算第九、 十周 分度控制电路和程序设计第十一、 十二周 绘制机械和电路图第十三、 十四周 撰写毕业设计说明书第十五、十六周 答辩准备，提交毕业设计说明书 指导教师意见指导教师（签字）： 20xx年1月日开题小组意见开题小组组长（签字）：20xx年1 月日 院（系、部）意见 主管院长（系、部主任）签字： 20xx年1月日- 3 -
