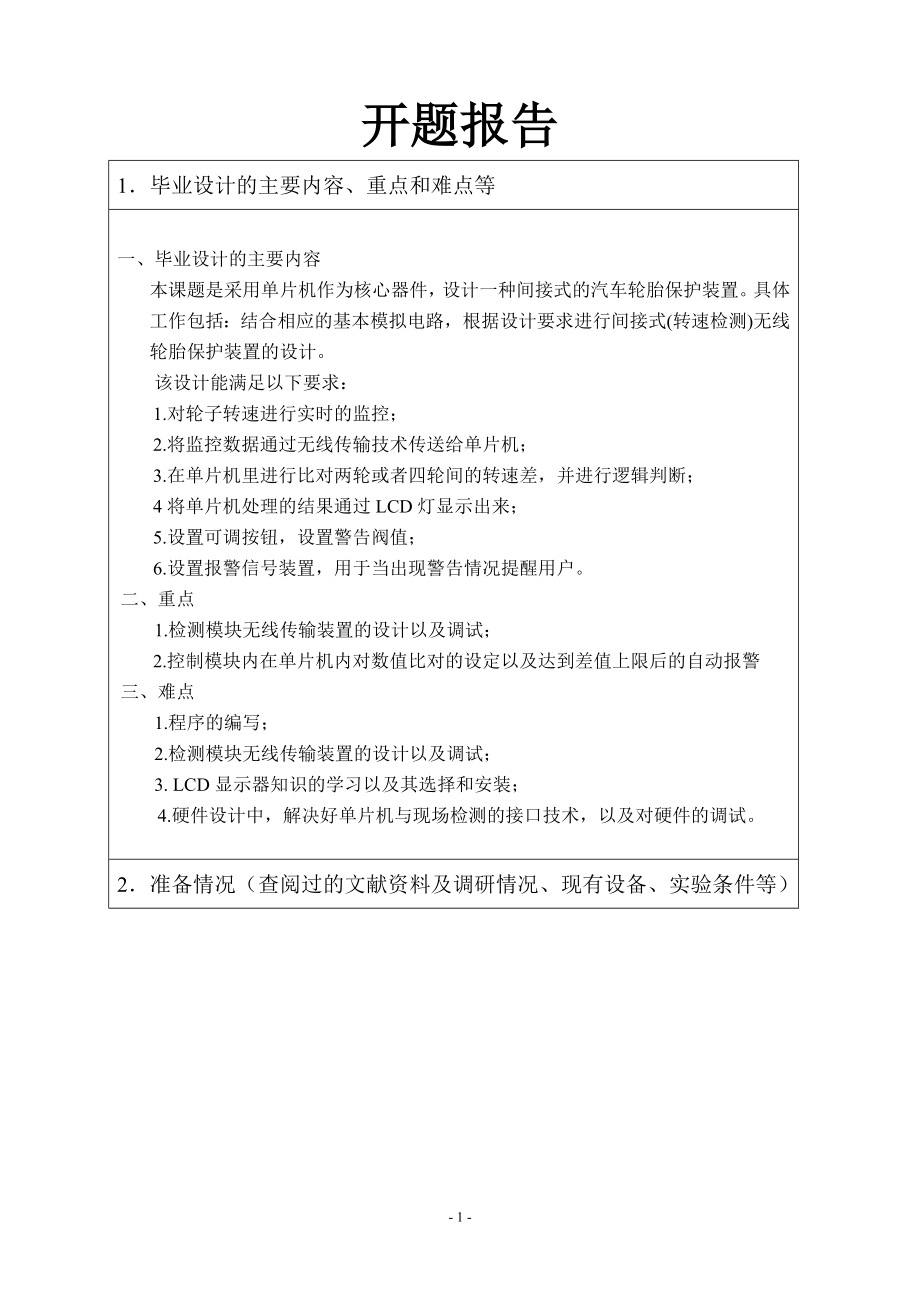

1、开题报告1毕业设计的主要内容、重点和难点等一、毕业设计的主要内容本课题是采用单片机作为核心器件，设计一种间接式的汽车轮胎保护装置。具体工作包括：结合相应的基本模拟电路，根据设计要求进行间接式(转速检测)无线轮胎保护装置的设计。该设计能满足以下要求：1.对轮子转速进行实时的监控；2.将监控数据通过无线传输技术传送给单片机；3.在单片机里进行比对两轮或者四轮间的转速差，并进行逻辑判断；4将单片机处理的结果通过LCD灯显示出来；5.设置可调按钮，设置警告阀值；6.设置报警信号装置，用于当出现警告情况提醒用户。二、重点1.检测模块无线传输装置的设计以及调试；2.控制模块内在单片机内对数值比对的设定以及

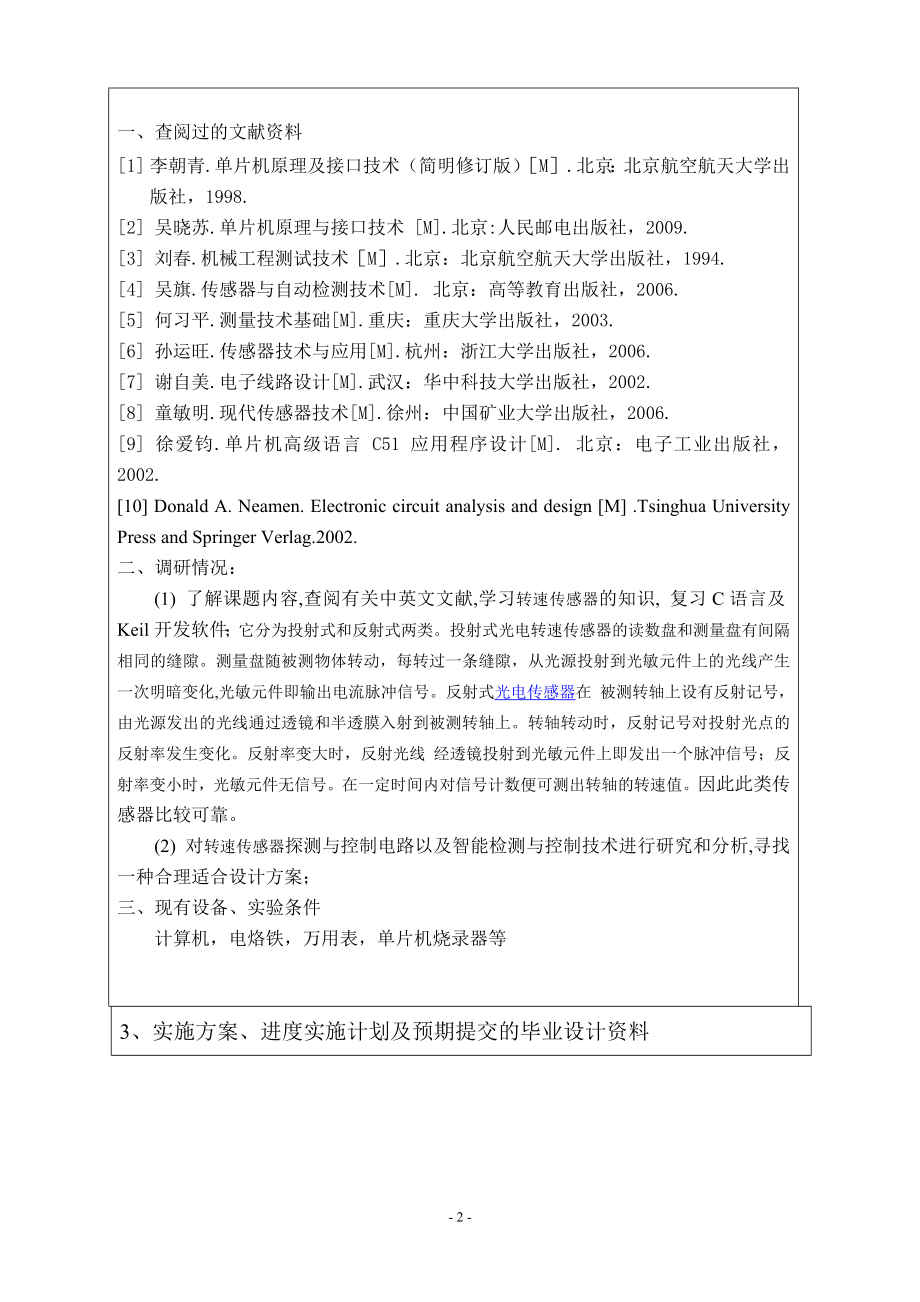

2、达到差值上限后的自动报警三、难点1.程序的编写；2.检测模块无线传输装置的设计以及调试；3. LCD显示器知识的学习以及其选择和安装； 4.硬件设计中，解决好单片机与现场检测的接口技术，以及对硬件的调试。 2准备情况（查阅过的文献资料及调研情况、现有设备、实验条件等） 一、查阅过的文献资料1 李朝青.单片机原理及接口技术（简明修订版）M.北京：北京航空航天大学出版社，1998.2 吴晓苏.单片机原理与接口技术 M.北京:人民邮电出版社，2009. 3 刘春.机械工程测试技术M.北京：北京航空航天大学出版社，1994. 4 吴旗.传感器与自动检测技术M. 北京：高等教育出版社，2006.5 何习
3、平.测量技术基础M.重庆：重庆大学出版社，2003. 6 孙运旺.传感器技术与应用M.杭州：浙江大学出版社，2006. 7 谢自美.电子线路设计M.武汉：华中科技大学出版社，2002. 8 童敏明.现代传感器技术M.徐州：中国矿业大学出版社，2006. 9 徐爱钧.单片机高级语言 C51 应用程序设计M. 北京：电子工业出版社，2002. 10 Donald A. Neamen. Electronic circuit analysis and design M .Tsinghua University Press and Springer Verlag.2002.二、调研情况：(1) 了解课题
4、内容,查阅有关中英文文献,学习转速传感器的知识, 复习C语言及Keil开发软件；它分为投射式和反射式两类。投射式光电转速传感器的读数盘和测量盘有间隔相同的缝隙。测量盘随被测物体转动，每转过一条缝隙，从光源投射到光敏元件上的光线产生一次明暗变化,光敏元件即输出电流脉冲信号。反射式光电传感器在 被测转轴上设有反射记号，由光源发出的光线通过透镜和半透膜入射到被测转轴上。转轴转动时，反射记号对投射光点的反射率发生变化。反射率变大时，反射光线 经透镜投射到光敏元件上即发出一个脉冲信号；反射率变小时，光敏元件无信号。在一定时间内对信号计数便可测出转轴的转速值。因此此类传感器比较可靠。(2) 对转速传感器探

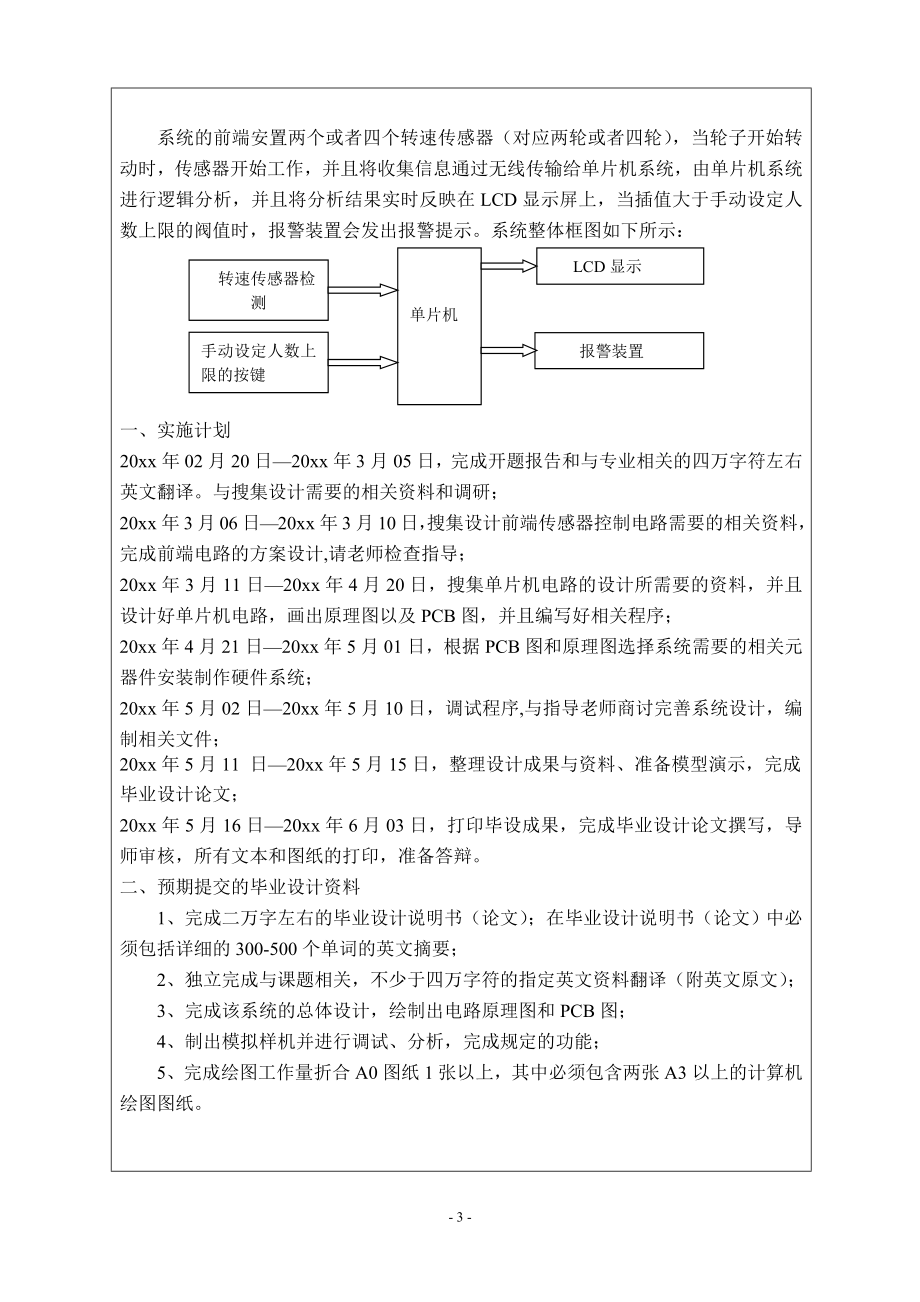

5、测与控制电路以及智能检测与控制技术进行研究和分析,寻找一种合理适合设计方案；三、现有设备、实验条件 计算机，电烙铁，万用表，单片机烧录器等3、实施方案、进度实施计划及预期提交的毕业设计资料 系统的前端安置两个或者四个转速传感器（对应两轮或者四轮），当轮子开始转动时，传感器开始工作，并且将收集信息通过无线传输给单片机系统，由单片机系统进行逻辑分析，并且将分析结果实时反映在LCD显示屏上，当插值大于手动设定人数上限的阀值时，报警装置会发出报警提示。系统整体框图如下所示：单片机LCD显示转速传感器检测报警装置手动设定人数上限的按键一、实施计划20xx年02月20日20xx年3月05日，完成开题报告和
6、与专业相关的四万字符左右英文翻译。与搜集设计需要的相关资料和调研；20xx年3月06日20xx年3月10日，搜集设计前端传感器控制电路需要的相关资料，完成前端电路的方案设计,请老师检查指导；20xx年3月11日20xx年4月20日，搜集单片机电路的设计所需要的资料，并且设计好单片机电路，画出原理图以及PCB图，并且编写好相关程序；20xx年4月21日20xx年5月01日，根据PCB图和原理图选择系统需要的相关元器件安装制作硬件系统；20xx年5月02日20xx年5月10日，调试程序,与指导老师商讨完善系统设计，编制相关文件；20xx年5月11 日20xx年5月15日，整理设计成果与资料、准备模
7、型演示，完成毕业设计论文；20xx年5月16日20xx年6月03日，打印毕设成果，完成毕业设计论文撰写，导师审核，所有文本和图纸的打印，准备答辩。二、预期提交的毕业设计资料1、完成二万字左右的毕业设计说明书（论文）；在毕业设计说明书（论文）中必须包括详细的300-500个单词的英文摘要；2、独立完成与课题相关，不少于四万字符的指定英文资料翻译（附英文原文）；3、完成该系统的总体设计，绘制出电路原理图和PCB图；4、制出模拟样机并进行调试、分析，完成规定的功能；5、完成绘图工作量折合A0图纸1张以上，其中必须包含两张A3以上的计算机绘图图纸。指导教师意见指导教师（签字）： 20xx年12月日开题小组意见开题小组组长（签字）：20xx年1 月日 院（系、部）意见 主管院长（系、部主任）签字： 20xx年1月日- 4 -
