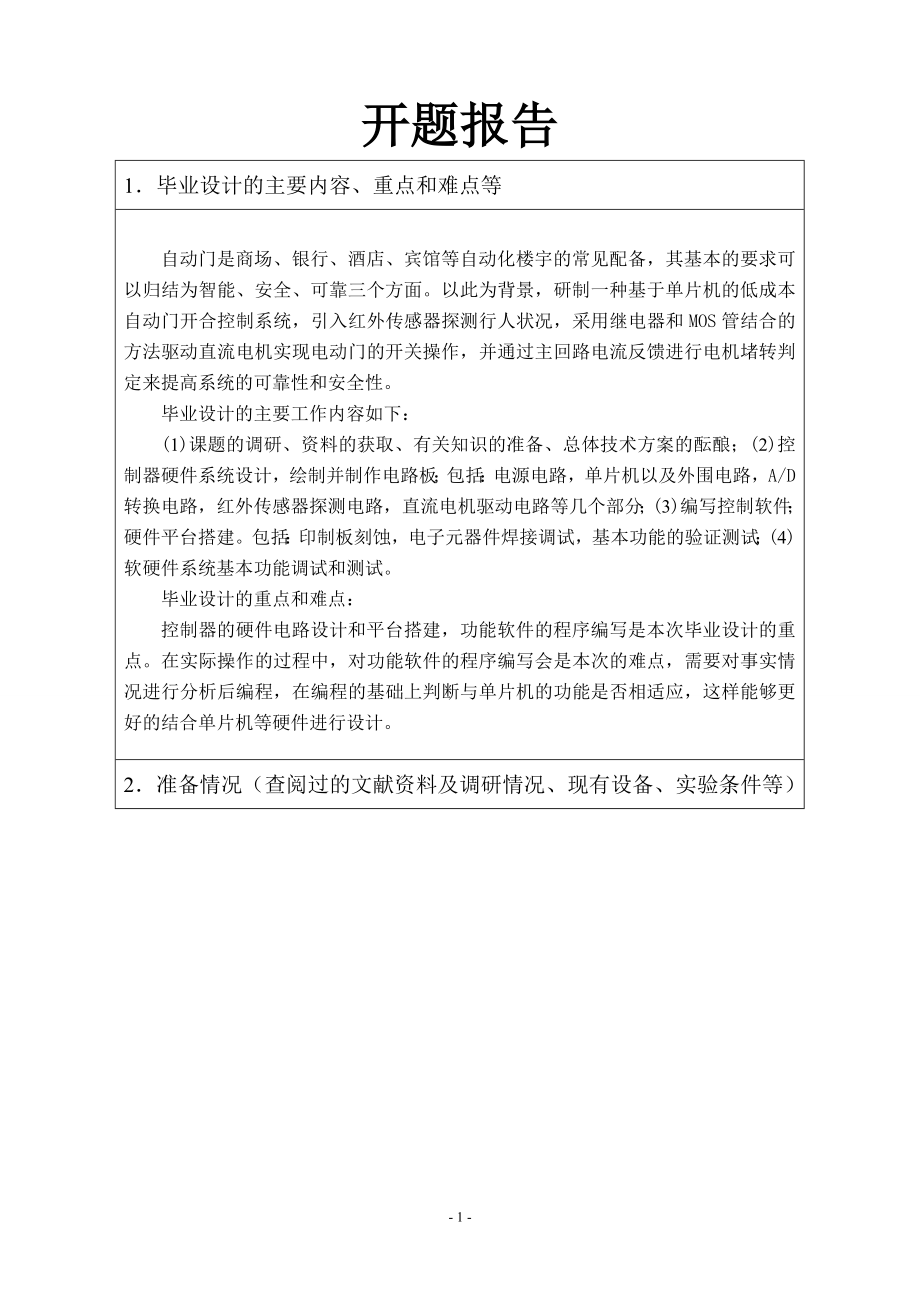

1、开题报告1毕业设计的主要内容、重点和难点等自动门是商场、银行、酒店、宾馆等自动化楼宇的常见配备，其基本的要求可以归结为智能、安全、可靠三个方面。以此为背景，研制一种基于单片机的低成本自动门开合控制系统，引入红外传感器探测行人状况，采用继电器和MOS管结合的方法驱动直流电机实现电动门的开关操作，并通过主回路电流反馈进行电机堵转判定来提高系统的可靠性和安全性。毕业设计的主要工作内容如下：(1)课题的调研、资料的获取、有关知识的准备、总体技术方案的酝酿；(2)控制器硬件系统设计，绘制并制作电路板；包括：电源电路，单片机以及外围电路，A/D转换电路，红外传感器探测电路，直流电机驱动电路等几个部分；(3

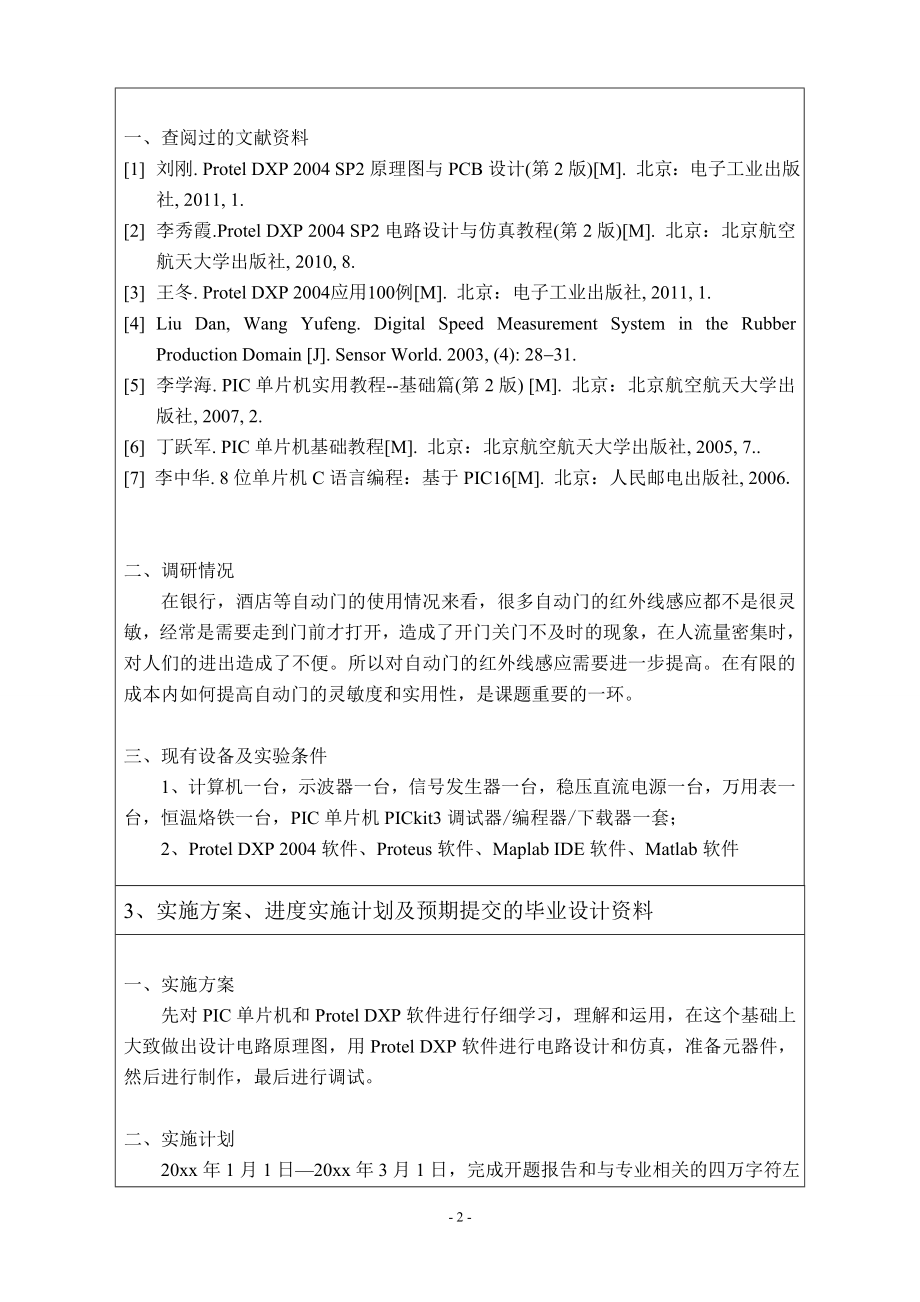

2、)编写控制软件；硬件平台搭建。包括：印制板刻蚀，电子元器件焊接调试，基本功能的验证测试；(4)软硬件系统基本功能调试和测试。毕业设计的重点和难点：控制器的硬件电路设计和平台搭建，功能软件的程序编写是本次毕业设计的重点。在实际操作的过程中，对功能软件的程序编写会是本次的难点，需要对事实情况进行分析后编程，在编程的基础上判断与单片机的功能是否相适应，这样能够更好的结合单片机等硬件进行设计。2准备情况（查阅过的文献资料及调研情况、现有设备、实验条件等）一、 查阅过的文献资料1 刘刚. Protel DXP 2004 SP2原理图与PCB设计(第2版)M. 北京：电子工业出版社, 2011, 1.2
3、李秀霞.Protel DXP 2004 SP2电路设计与仿真教程(第2版)M. 北京：北京航空航天大学出版社, 2010, 8.3 王冬. Protel DXP 2004应用100例M. 北京：电子工业出版社, 2011, 1.4 Liu Dan, Wang Yufeng. Digital Speed Measurement System in the Rubber Production Domain J. Sensor World. 2003, (4): 28-31.5 李学海. PIC单片机实用教程-基础篇(第2版) M. 北京：北京航空航天大学出版社, 2007, 2.6 丁跃军. PI
4、C单片机基础教程M. 北京：北京航空航天大学出版社, 2005, 7.7 李中华. 8位单片机C语言编程：基于PIC16M. 北京：人民邮电出版社, 2006.二、 调研情况在银行，酒店等自动门的使用情况来看，很多自动门的红外线感应都不是很灵敏，经常是需要走到门前才打开，造成了开门关门不及时的现象，在人流量密集时，对人们的进出造成了不便。所以对自动门的红外线感应需要进一步提高。在有限的成本内如何提高自动门的灵敏度和实用性，是课题重要的一环。三、 现有设备及实验条件1、计算机一台，示波器一台，信号发生器一台，稳压直流电源一台，万用表一台，恒温烙铁一台，PIC单片机PICkit3调试器/编程器/下

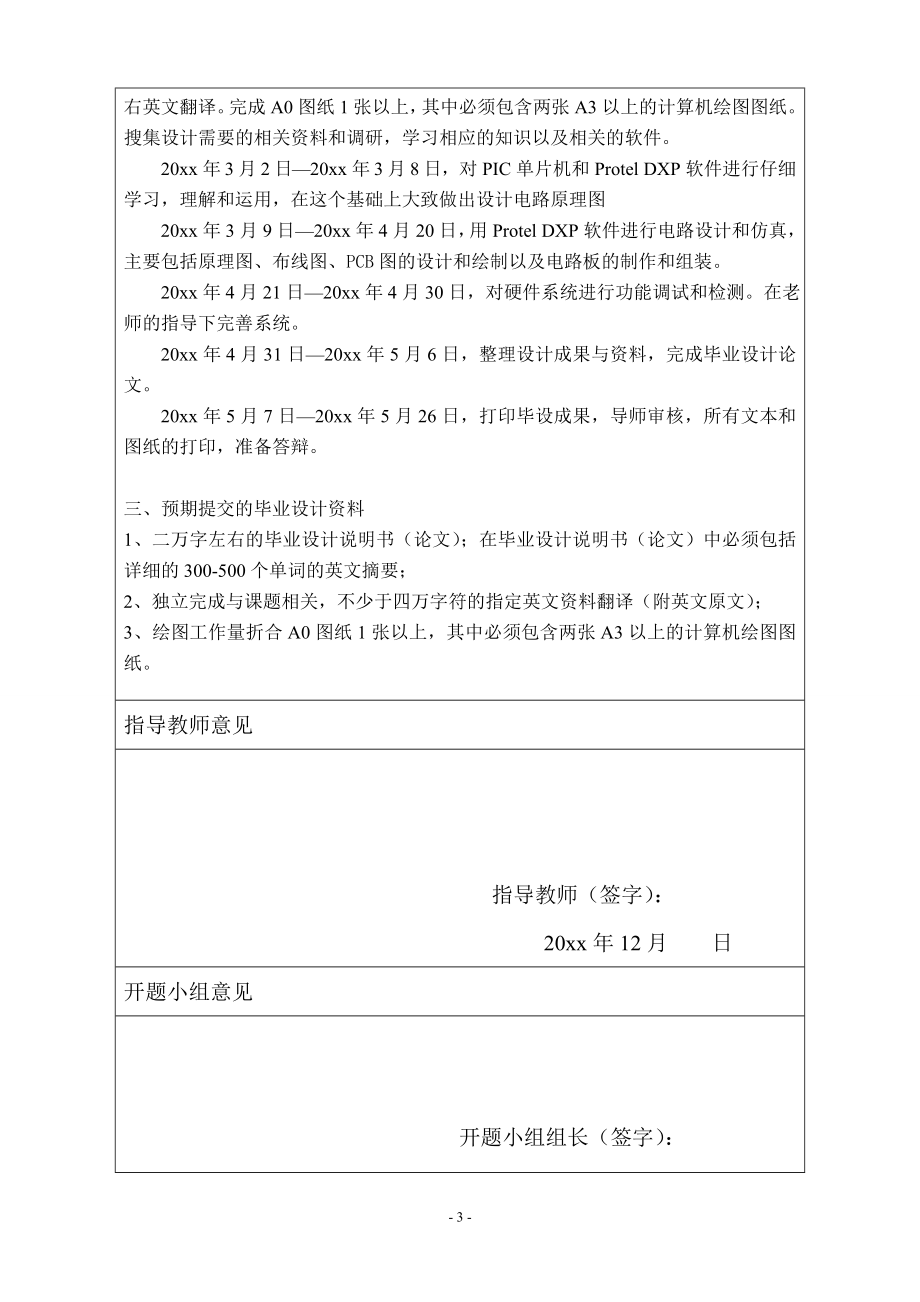

5、载器一套；2、Protel DXP 2004软件、Proteus软件、Maplab IDE软件、Matlab软件3、实施方案、进度实施计划及预期提交的毕业设计资料一、 实施方案先对PIC单片机和Protel DXP软件进行仔细学习，理解和运用，在这个基础上大致做出设计电路原理图，用Protel DXP软件进行电路设计和仿真，准备元器件，然后进行制作，最后进行调试。二、实施计划 20xx年1月1日20xx年3月1日，完成开题报告和与专业相关的四万字符左右英文翻译。完成A0图纸1张以上，其中必须包含两张A3以上的计算机绘图图纸。搜集设计需要的相关资料和调研，学习相应的知识以及相关的软件。20xx年
6、3月2日20xx年3月8日，对PIC单片机和Protel DXP软件进行仔细学习，理解和运用，在这个基础上大致做出设计电路原理图20xx年3月9日20xx年4月20日，用Protel DXP软件进行电路设计和仿真，主要包括原理图、布线图、PCB图的设计和绘制以及电路板的制作和组装。 20xx年4月21日20xx年4月30日，对硬件系统进行功能调试和检测。在老师的指导下完善系统。 20xx年4月31日20xx年5月6日，整理设计成果与资料，完成毕业设计论文。 20xx年5月7日20xx年5月26日，打印毕设成果，导师审核，所有文本和图纸的打印，准备答辩。三、预期提交的毕业设计资料1、二万字左右的毕业设计说明书（论文）；在毕业设计说明书（论文）中必须包括详细的300-500个单词的英文摘要；2、独立完成与课题相关，不少于四万字符的指定英文资料翻译（附英文原文）；3、绘图工作量折合A0图纸1张以上，其中必须包含两张A3以上的计算机绘图图纸。指导教师意见指导教师（签字）： 20xx年12月日开题小组意见开题小组组长（签字）：20xx年1 月日 院（系、部）意见 主管院长（系、部主任）签字： 20xx年1月日- 4 -
