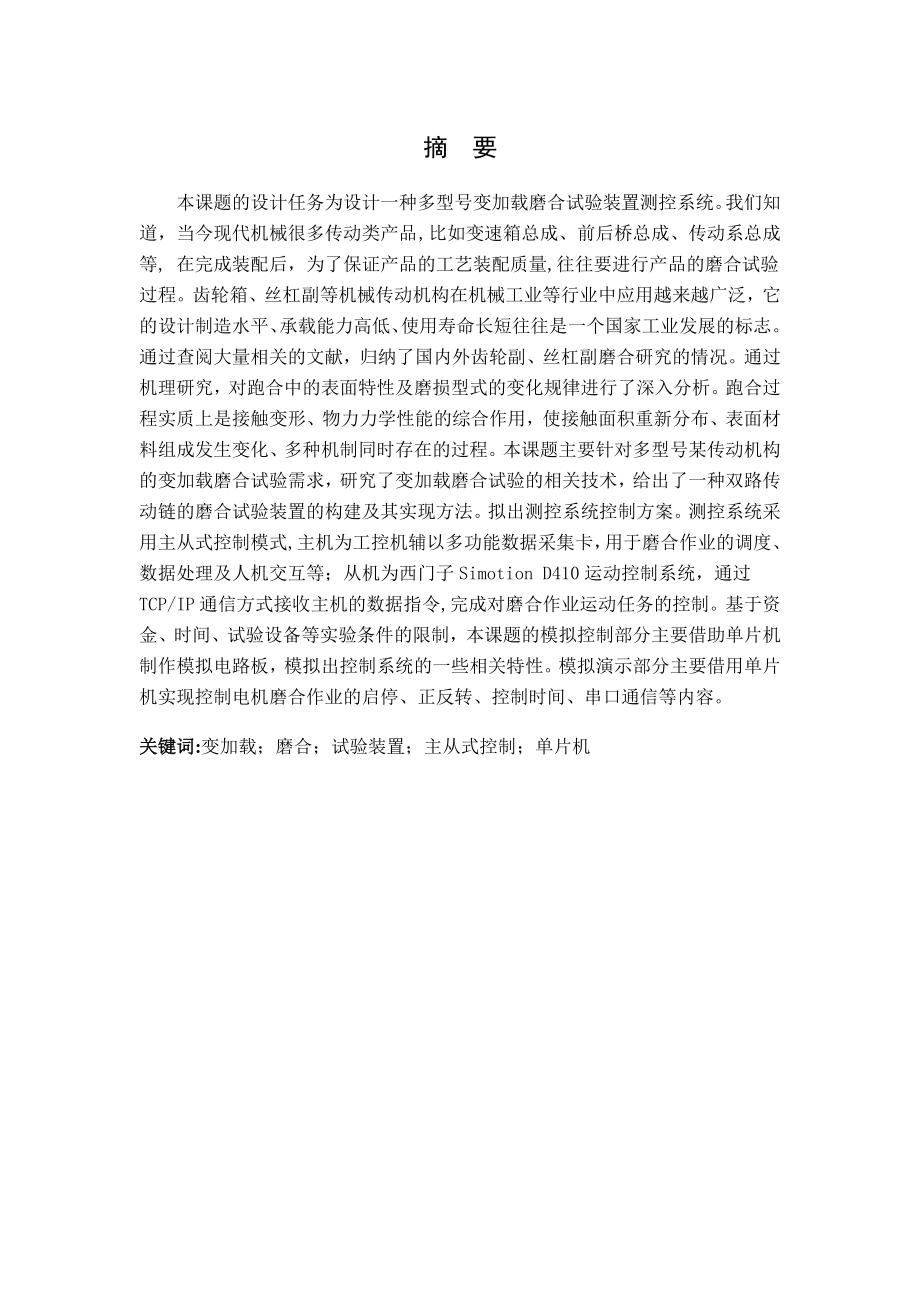

1、摘 要本课题的设计任务为设计一种多型号变加载磨合试验装置测控系统。我们知道，当今现代机械很多传动类产品 , 比如变速箱总成、前后桥总成、传动系总成等, 在完成装配后，为了保证产品的工艺装配质量,往往要进行产品的磨合试验过程。齿轮箱、丝杠副等机械传动机构在机械工业等行业中应用越来越广泛，它的设计制造水平、承载能力高低、使用寿命长短往往是一个国家工业发展的标志。通过查阅大量相关的文献，归纳了国内外齿轮副、丝杠副磨合研究的情况。通过机理研究，对跑合中的表面特性及磨损型式的变化规律进行了深入分析。跑合过程实质上是接触变形、物力力学性能的综合作用，使接触面积重新分布、表面材料组成发生变化、多种机制同时存
2、在的过程。本课题主要针对多型号某传动机构的变加载磨合试验需求，研究了变加载磨合试验的相关技术，给出了一种双路传动链的磨合试验装置的构建及其实现方法。拟出测控系统控制方案。测控系统采用主从式控制模式,主机为工控机辅以多功能数据采集卡，用于磨合作业的调度、数据处理及人机交互等；从机为西门子Simotion D410运动控制系统，通过TCP/IP通信方式接收主机的数据指令,完成对磨合作业运动任务的控制。基于资金、时间、试验设备等实验条件的限制，本课题的模拟控制部分主要借助单片机制作模拟电路板，模拟出控制系统的一些相关特性。模拟演示部分主要借用单片机实现控制电机磨合作业的启停、正反转、控制时间、串口通

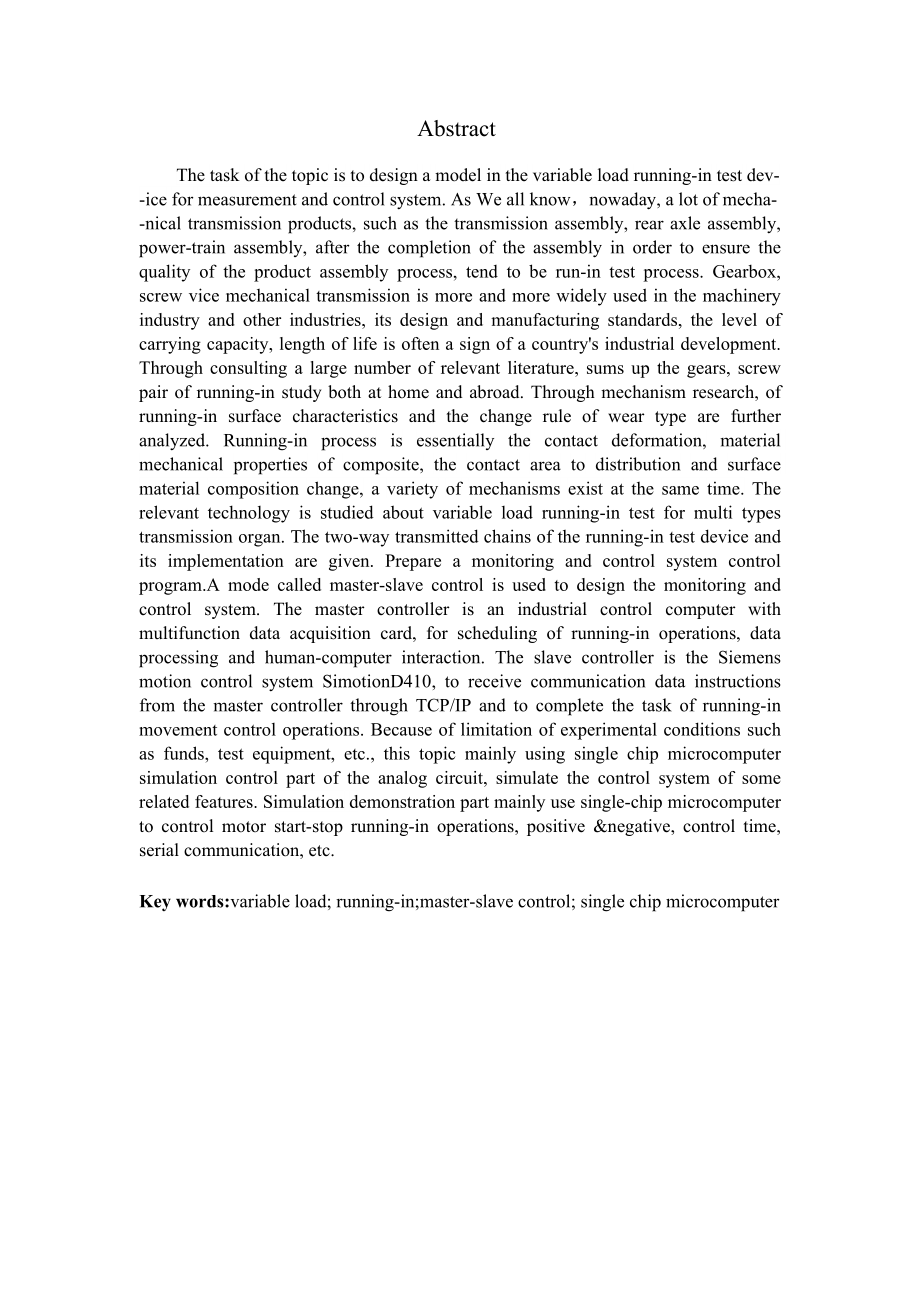

3、信等内容。关键词:变加载；磨合；试验装置；主从式控制；单片机AbstractThe task of the topic is to design a model in the variable load running-in test dev-ice for measurement and control system. As We all know，nowaday, a lot of mecha-nical transmission products, such as the transmission assembly, rear axle assembly, power-train ass
4、embly, after the completion of the assembly in order to ensure the quality of the product assembly process, tend to be run-in test process. Gearbox, screw vice mechanical transmission is more and more widely used in the machinery industry and other industries, its design and manufacturing standards,
5、 the level of carrying capacity, length of life is often a sign of a countrys industrial development. Through consulting a large number of relevant literature, sums up the gears, screw pair of running-in study both at home and abroad. Through mechanism research, of running-in surface characteristics
6、 and the change rule of wear type are further analyzed. Running-in process is essentially the contact deformation, material mechanical properties of composite, the contact area to distribution and surface material composition change, a variety of mechanisms exist at the same time. The relevant techn
7、ology is studied about variable load running-in test for multi types transmission organ. The two-way transmitted chains of the running-in test device and its implementation are given. Prepare a monitoring and control system control program.A mode called master-slave control is used to design the mon
8、itoring and control system. The master controller is an industrial control computer with multifunction data acquisition card, for scheduling of running-in operations, data processing and human-computer interaction. The slave controller is the Siemens motion control system SimotionD410, to receive co
9、mmunication data instructions from the master controller through TCP/IP and to complete the task of running-in movement control operations. Because of limitation of experimental conditions such as funds, test equipment, etc., this topic mainly using single chip microcomputer simulation control part
10、of the analog circuit, simulate the control system of some related features. Simulation demonstration part mainly use single-chip microcomputer to control motor start-stop running-in operations, positive &negative, control time, serial communication, etc.Key words:variable load; running-in;master-sl

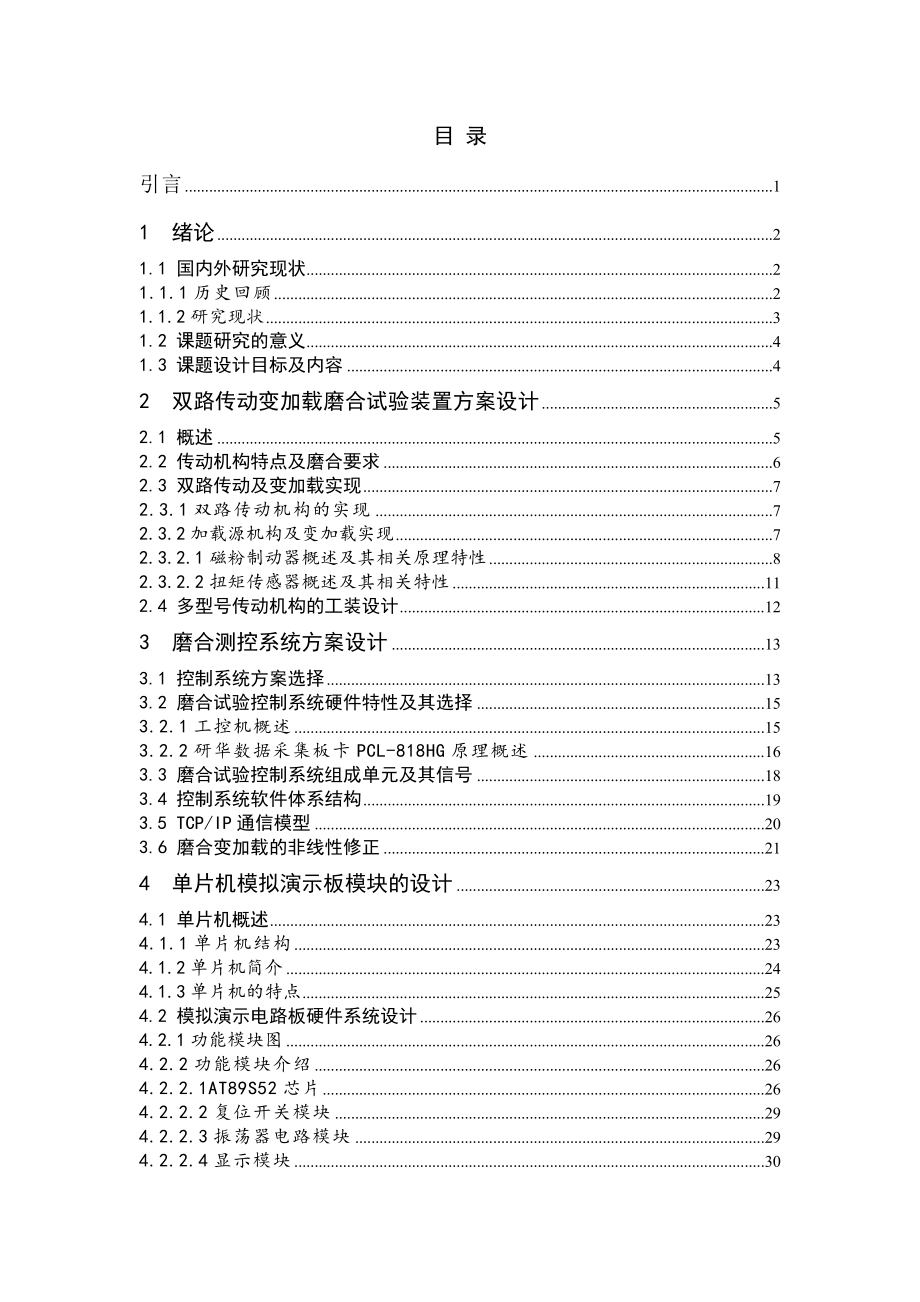

11、ave control; single chip microcomputer目 录引言11 绪论21.1 国内外研究现状21.1.1历史回顾21.1.2研究现状31.2 课题研究的意义41.3 课题设计目标及内容42 双路传动变加载磨合试验装置方案设计52.1 概述52.2 传动机构特点及磨合要求62.3 双路传动及变加载实现72.3.1双路传动机构的实现72.3.2加载源机构及变加载实现72.3.2.1磁粉制动器概述及其相关原理特性82.3.2.2扭矩传感器概述及其相关特性112.4 多型号传动机构的工装设计123 磨合测控系统方案设计133.1 控制系统方案选择133.2 磨合试验控制系统
12、硬件特性及其选择153.2.1工控机概述153.2.2研华数据采集板卡PCL-818HG原理概述163.3 磨合试验控制系统组成单元及其信号183.4 控制系统软件体系结构193.5 TCP/IP通信模型203.6 磨合变加载的非线性修正214 单片机模拟演示板模块的设计234.1 单片机概述234.1.1单片机结构234.1.2单片机简介244.1.3单片机的特点254.2 模拟演示电路板硬件系统设计264.2.1功能模块图264.2.2功能模块介绍264.2.2.1AT89S52芯片264.2.2.2复位开关模块294.2.2.3振荡器电路模块294.2.2.4显示模块304.2.2.5单
13、片机最小系统314.3 串口通信模块324.3.1串口通信的作用324.3.2 RS-232C接口和MAX232芯片简介324.3.3 MAX232芯片引脚描述及其应用324.3.4 MAX232应用电路介绍334.3.5串口模块原理图设计334.4 电机正反转驱动模块345 测控软件选择355.1 主要功能按键模块及流程图355.2 系统调试375.2.1硬件调试375.2.2软件调试376 总结38谢 辞39参考文献40附录A41完整电路图41PCB图41附录B42引言 磨合是在机器装配后使用前，为了使配合件正常稳定运转的一种措施，也称跑合。它是一种有意安排的磨损过程。一般是指新组装的机器
14、经过一定时间的使用,将摩擦面上的加工痕迹磨光而使得其更加密合。机械传动机构部件在装配完成后的初始使用期,往往有一个磨合过程(即磨合期),通过磨合使得传动机构相互之间的配合变得更为良好。对于高精密的机械装置(如齿轮箱、丝杠副等传动机构),在实际使用前完成机构运动副或整套机构的磨合是很重要的。一般来说，磨合试验在装配调试完成后出厂之前完成,是用于检测其性能指标和装配质量的关键步骤,同时通过有效可控的模拟负载磨合,可以让机械装置在实际应用时很快就能达到设计的性能指标的要求,以提高其质量和使用寿命。在机械传动部件磨合运转前后，机械摩擦副的工作表面与初始工艺表面性质往往表现出很大差异。高质量的磨合不仅可
