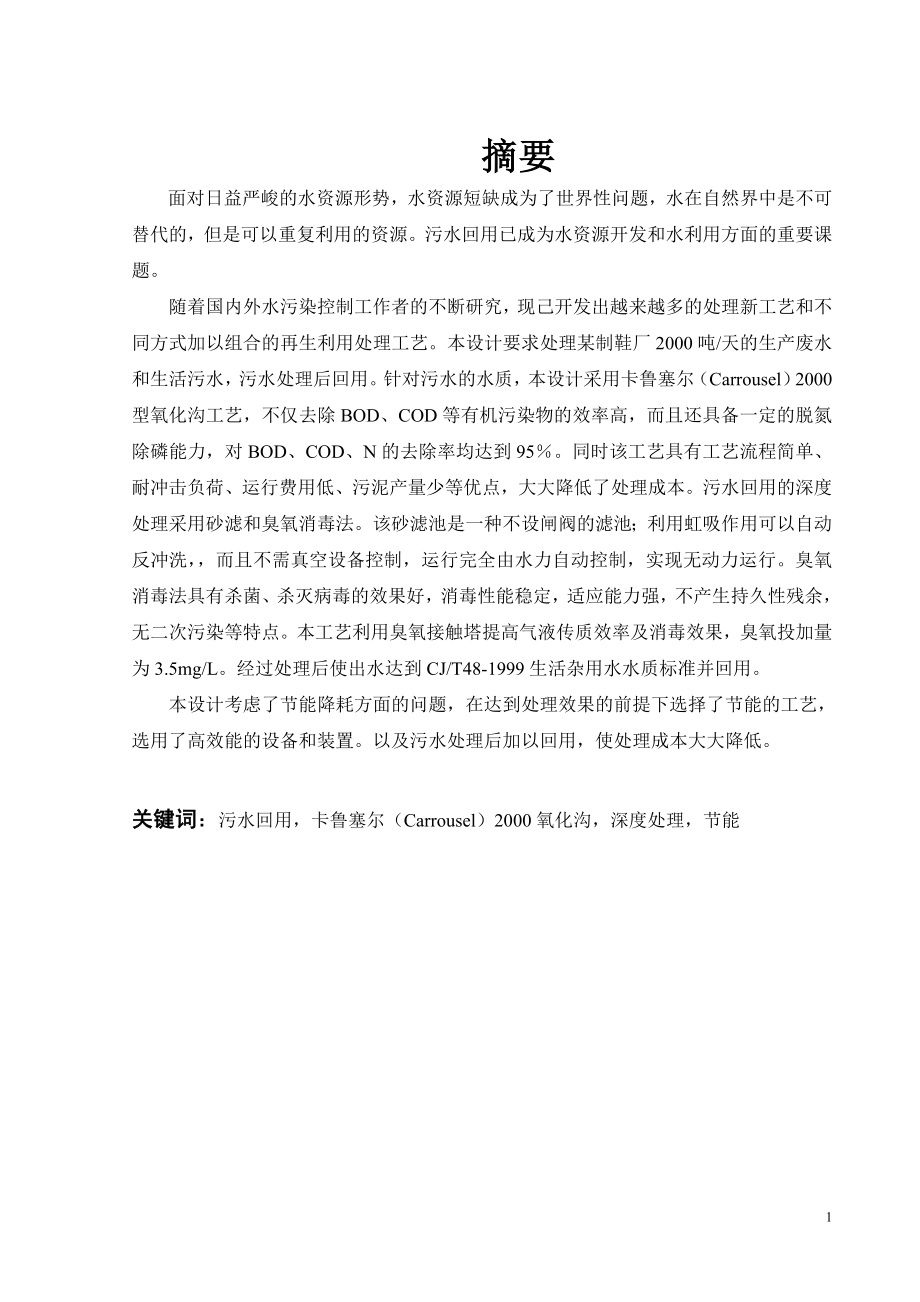

1、摘要面对日益严峻的水资源形势，水资源短缺成为了世界性问题，水在自然界中是不可替代的，但是可以重复利用的资源。污水回用已成为水资源开发和水利用方面的重要课题。随着国内外水污染控制工作者的不断研究，现己开发出越来越多的处理新工艺和不同方式加以组合的再生利用处理工艺。本设计要求处理某制鞋厂2000吨/天的生产废水和生活污水，污水处理后回用。针对污水的水质，本设计采用卡鲁塞尔（Carrousel）2000型氧化沟工艺，不仅去除BOD、COD等有机污染物的效率高，而且还具备一定的脱氮除磷能力，对BOD、COD、N的去除率均达到95。同时该工艺具有工艺流程简单、耐冲击负荷、运行费用低、污泥产量少等优点，大
2、大降低了处理成本。污水回用的深度处理采用砂滤和臭氧消毒法。该砂滤池是一种不设闸阀的滤池；利用虹吸作用可以自动反冲洗，而且不需真空设备控制，运行完全由水力自动控制，实现无动力运行。臭氧消毒法具有杀菌、杀灭病毒的效果好，消毒性能稳定，适应能力强，不产生持久性残余，无二次污染等特点。本工艺利用臭氧接触塔提高气液传质效率及消毒效果，臭氧投加量为3.5mg/L。经过处理后使出水达到CJ/T48-1999生活杂用水水质标准并回用。本设计考虑了节能降耗方面的问题，在达到处理效果的前提下选择了节能的工艺，选用了高效能的设备和装置。以及污水处理后加以回用，使处理成本大大降低。关键词：污水回用，卡鲁塞尔（Carr

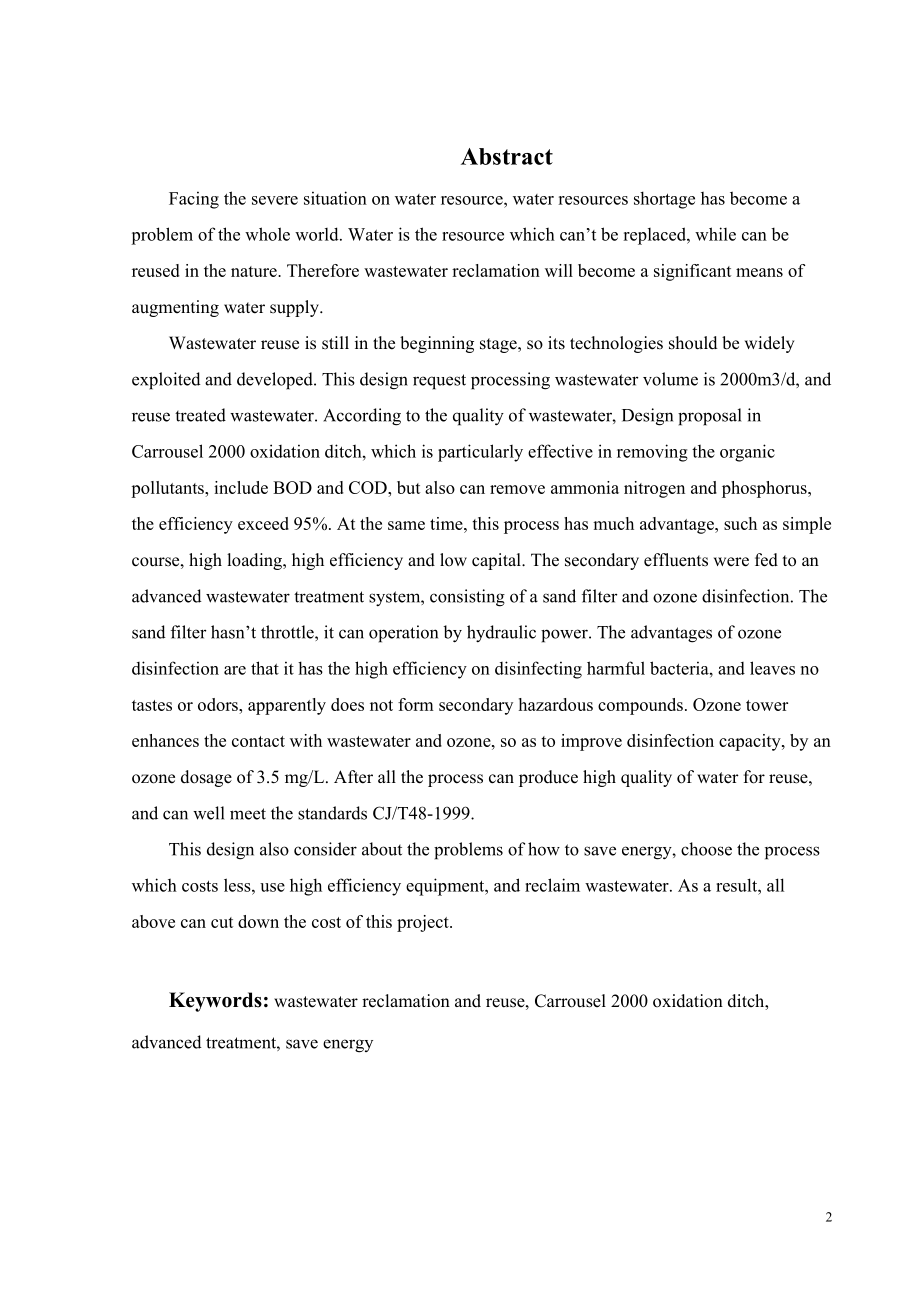

3、ousel）2000氧化沟，深度处理，节能AbstractFacing the severe situation on water resource, water resources shortage has become a problem of the whole world. Water is the resource which cant be replaced, while can be reused in the nature. Therefore wastewater reclamation will become a significant means of augmentin
4、g water supply. Wastewater reuse is still in the beginning stage, so its technologies should be widely exploited and developed. This design request processing wastewater volume is 2000m3/d, and reuse treated wastewater. According to the quality of wastewater, Design proposal in Carrousel 2000 oxidat
5、ion ditch, which is particularly effective in removing the organic pollutants, include BOD and COD, but also can remove ammonia nitrogen and phosphorus, the efficiency exceed 95%. At the same time, this process has much advantage, such as simple course, high loading, high efficiency and low capital.
6、 The secondary effluents were fed to an advanced wastewater treatment system, consisting of a sand filter and ozone disinfection. The sand filter hasnt throttle, it can operation by hydraulic power. The advantages of ozone disinfection are that it has the high efficiency on disinfecting harmful bact
7、eria, and leaves no tastes or odors, apparently does not form secondary hazardous compounds. Ozone tower enhances the contact with wastewater and ozone, so as to improve disinfection capacity, by an ozone dosage of 3.5 mg/L. After all the process can produce high quality of water for reuse, and can
8、well meet the standards CJ/T48-1999.This design also consider about the problems of how to save energy, choose the process which costs less, use high efficiency equipment, and reclaim wastewater. As a result, all above can cut down the cost of this project.Keywords: wastewater reclamation and reuse,

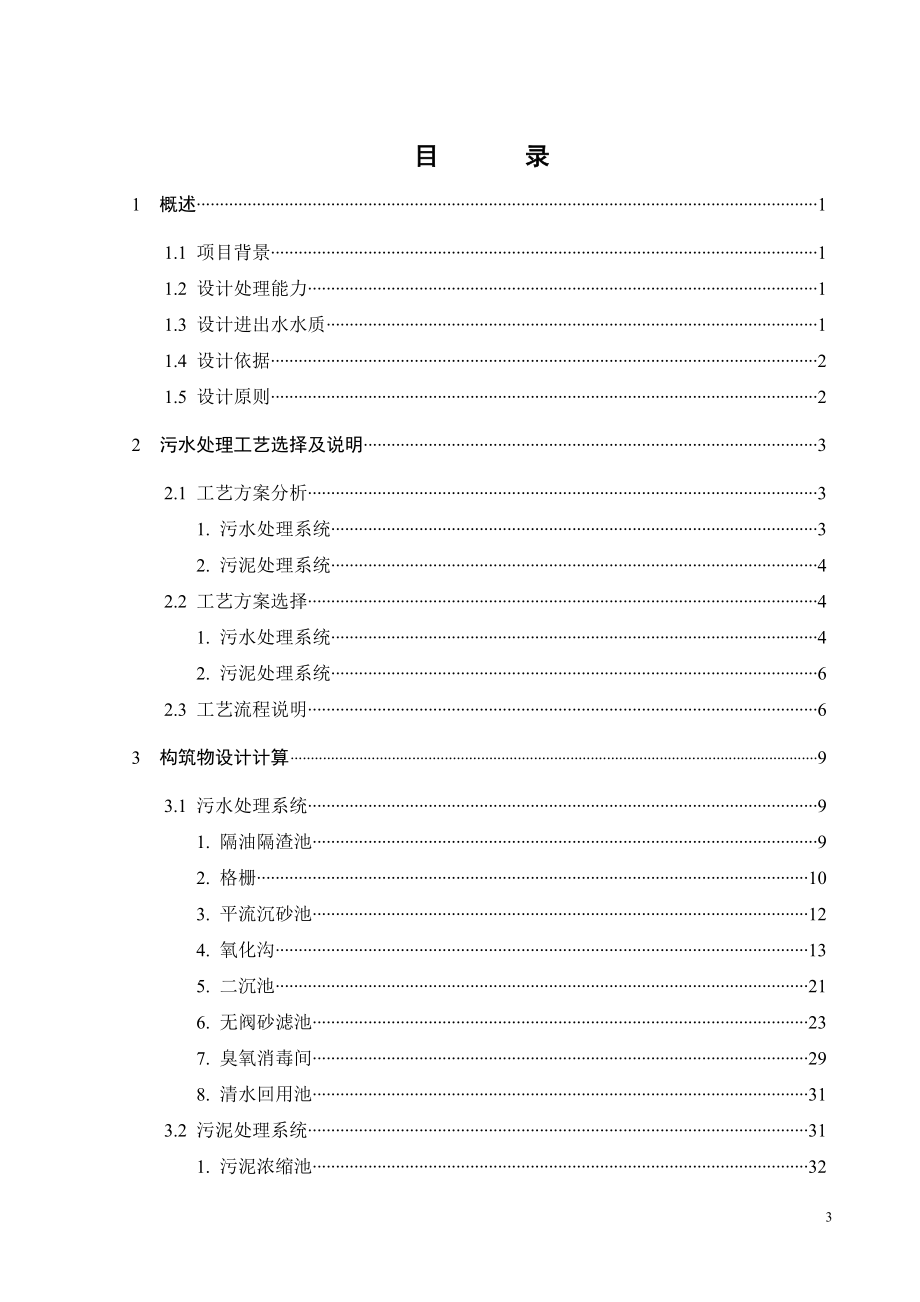

9、 Carrousel 2000 oxidation ditch, advanced treatment, save energy目 录1 概述11.1 项目背景11.2 设计处理能力11.3 设计进出水水质11.4 设计依据21.5 设计原则22 污水处理工艺选择及说明32.1 工艺方案分析31. 污水处理系统32. 污泥处理系统42.2 工艺方案选择41. 污水处理系统42. 污泥处理系统62.3 工艺流程说明63 构筑物设计计算93.1 污水处理系统91. 隔油隔渣池92. 格栅103. 平流沉砂池124. 氧化沟135. 二沉池216. 无阀砂滤池237. 臭氧消毒间298. 清水回用池
10、313.2 污泥处理系统311. 污泥浓缩池322. 污泥脱水间333. 污泥棚334. 污泥泵房334 主要构筑物及设备354.1 主要构筑物及设备一览表355 污水处理站总体布置395.1 总平面布置391. 总平面布置原则392. 总平面布置结果395.2 高程布置391. 高程布置原则392. 高程布置结果406 投资估算416.1 估算范围416.2 估算411. 工程投资估算412. 管理运行费用估算417 工程节能降耗设计437.1 节能降耗必要性437.2 节能降耗技术431. 选择合理的处理工艺432. 选用高效能设备和装置433. 污水处理系统资源利用44总结45参考文献4
11、6致谢471 概 述1.1项目背景随着社会的进步和经济的发展，工农业和城市的扩展，人类活动的失控，使水资源紧缺已成为世界性问题1。我国水资源形势也是比较严峻的，也同样面临水资源短缺的现实：人均水资源占有量匮乏，其值仅为世界人均值的1/3，是世界上13个主要贫水国之一。水资源是不可替代的自然资源，同时也是可以再生的资源。长期以来，人们总把“污水”、“废水”与“污垢的”、“肮脏的”形象相联系，难以相信它还能再用。事实上水在自然界中是唯一不可替代，也是唯一可以重复利用的资源。人类使用过的水，污染杂质只占0.1%左右，比海水3.5%少得多。其余绝大部分是可再用的清水。污水经过适当再生处理，可以重复利用
12、，实现水在自然界中的良性大循环。因此水资源的再生利用已受到世界各国普遍关注。在国外中水回用历史很长，回用规模很大，已显示出明显的经济效益。在我国污水回用也越来越受到重视，污水回用的课题被列入国家“七五”、“八五”、“九五”、“十五”重点科技攻关计划，经过科技人员的实验研究和应用开发，已在回用技术上取得一定成果1。本项目为某制鞋厂生产废水和生活污水处理工程，污水中有机物含量较高，如果单纯是为了控制污染，为了排放达标而进行水处理工程，必然会增加该厂的生产成本，加重该厂负担。由于该厂排放的污水中生活污水占比例大，生产废水中也不含重金属和化学药剂等有毒物质，而且水量相对稳定，易于收集，为污水回用提供了
13、可能。只要将污水适当处理达到生活杂用水水质标准后，就可以供给厂区建筑物作冲洗厕所，绿化，洗车，扫除等使用，降低了处理运行成本，使该厂取得较好的社会效益和经济效益。1.2设计处理能力本设计的处理规模为2000吨/天，污水处理后回用。该厂有15000人。1.3设计进出水水质表1.1 设计进出水来源污水来源水量（m3/d）CODcr(mg/L)BOD5(mg/L)SS(mg/L)NH3-N(mg/L)生产废水500800300350生活污水150040020025040总计2000120050060040本项目设计污水回用，出水水质根据CJ/T48-1999生活杂用水水质标准列出，如表1.2：表1.
14、2 设计进出水水质2主要污染物（mg/L）进水水质（mgL-1）排放标准（mgL-1）去除率()厕所便器冲洗，城市绿化洗车，扫除CODCr 1200505096BOD5500101098 SS6001059899NH3-N含量40201050751.4设计依据1.中华人民共和国环境保护法；2.生活杂用水水质标准CJ/T48-1999；3.中华人民共和国污水综合排放标准GB89781996；4.室外排水设计规范GBJ1487；5.供、配电系统设计规范GB5005292；1.5设计原则1.严格执行国家有关环境保护的各项法规。2.在达到治理要求的前提下优先选择基建投资和运行费用低、运行管理简便的工艺。3.采用的技术要求先进、成熟、合理、可靠和节能。4. 流程布局合理，整体感强，外观装饰美观大方。2 污水处理工艺选择及说明2.1工艺方案分析1.污水处理系统污水回用处理需要多种工艺的有机组合，常用的污水回用处理工艺组合如表2.1所示：表2.1用于污水回用各类处理单元和工艺组合运行效能3处理工艺代表性的出水水质指标 (mg/L)TSSBODCODTN氮氮PO4-P浊度（NTU）活性污泥工艺+过滤465103070153515254100.35活性污泥工艺+过滤+活性炭吸附55520153010204100.33活性污泥工艺+单级硝化1025515204520301561051
