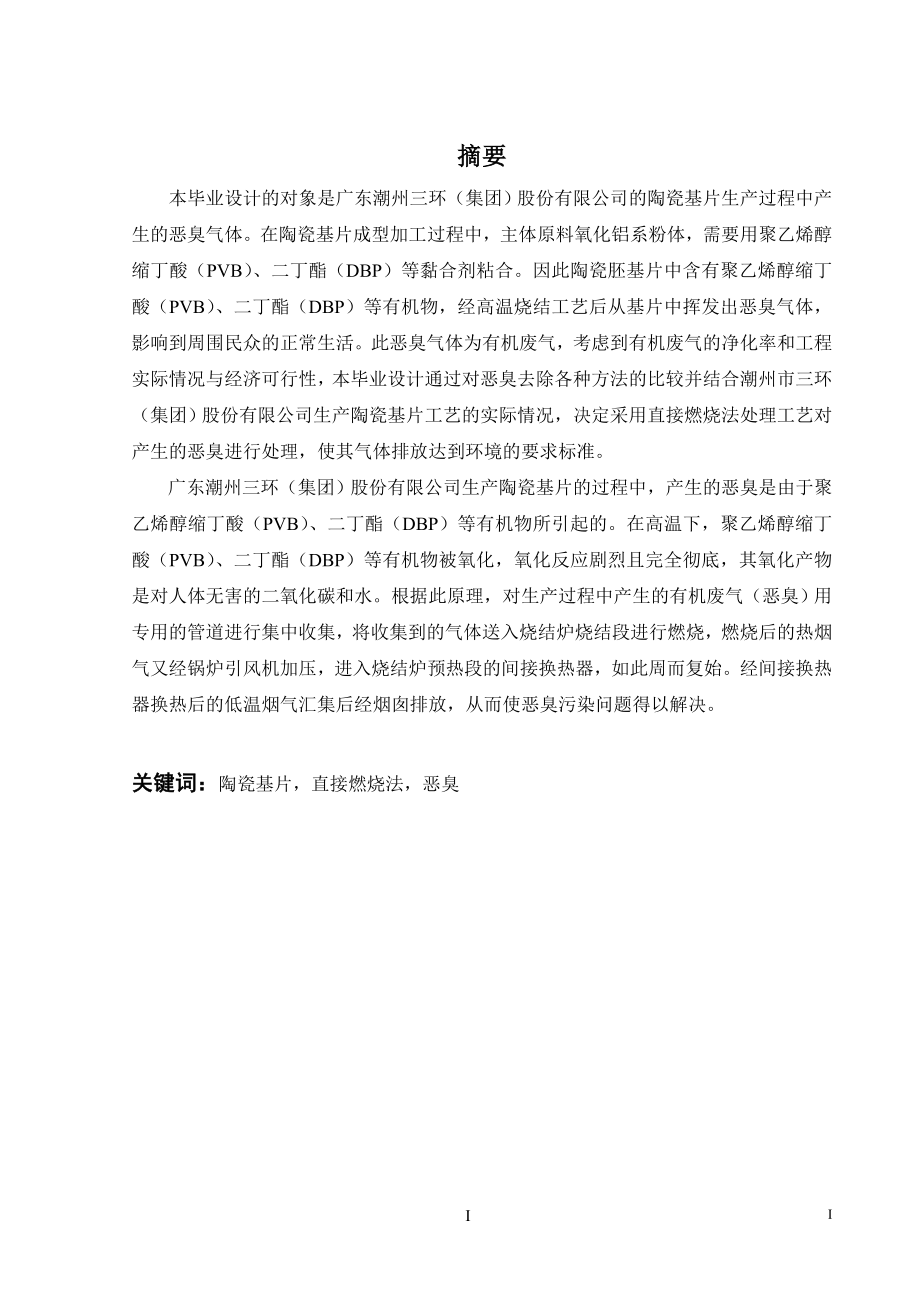

1、摘要本毕业设计的对象是广东潮州三环（集团）股份有限公司的陶瓷基片生产过程中产生的恶臭气体。在陶瓷基片成型加工过程中，主体原料氧化铝系粉体，需要用聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等黏合剂粘合。因此陶瓷胚基片中含有聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物，经高温烧结工艺后从基片中挥发出恶臭气体，影响到周围民众的正常生活。此恶臭气体为有机废气，考虑到有机废气的净化率和工程实际情况与经济可行性，本毕业设计通过对恶臭去除各种方法的比较并结合潮州市三环（集团）股份有限公司生产陶瓷基片工艺的实际情况，决定采用直接燃烧法处理工艺对产生的恶臭进行处理，使其气体排放达到环境的要求标准。广东潮州

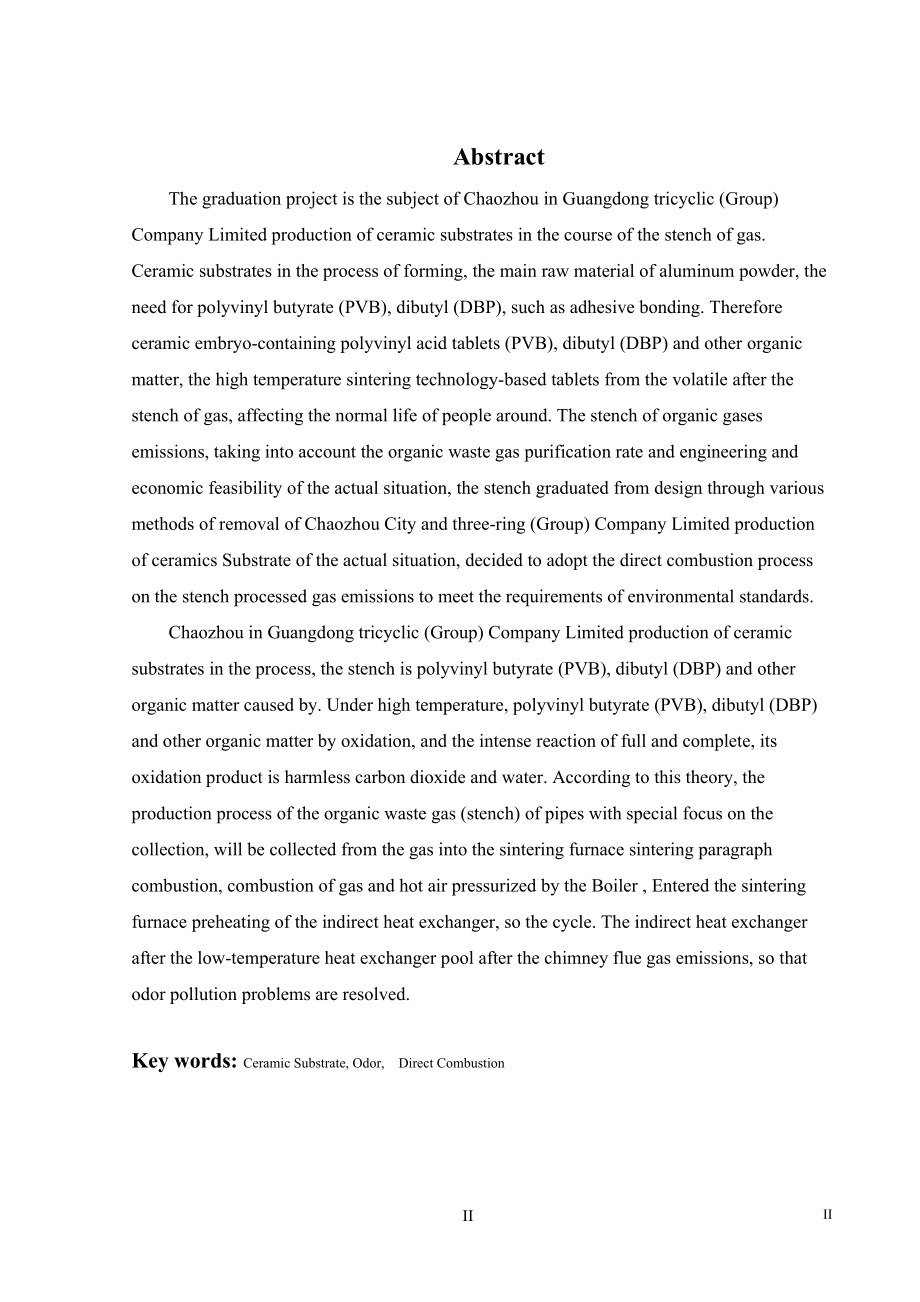

2、三环（集团）股份有限公司生产陶瓷基片的过程中，产生的恶臭是由于聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物所引起的。在高温下，聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物被氧化，氧化反应剧烈且完全彻底，其氧化产物是对人体无害的二氧化碳和水。根据此原理，对生产过程中产生的有机废气（恶臭）用专用的管道进行集中收集，将收集到的气体送入烧结炉烧结段进行燃烧，燃烧后的热烟气又经锅炉引风机加压，进入烧结炉预热段的间接换热器，如此周而复始。经间接换热器换热后的低温烟气汇集后经烟囱排放，从而使恶臭污染问题得以解决。关键词：陶瓷基片，直接燃烧法，恶臭AbstractThe graduation pr
3、oject is the subject of Chaozhou in Guangdong tricyclic (Group) Company Limited production of ceramic substrates in the course of the stench of gas. Ceramic substrates in the process of forming, the main raw material of aluminum powder, the need for polyvinyl butyrate (PVB), dibutyl (DBP), such as a
4、dhesive bonding. Therefore ceramic embryo-containing polyvinyl acid tablets (PVB), dibutyl (DBP) and other organic matter, the high temperature sintering technology-based tablets from the volatile after the stench of gas, affecting the normal life of people around. The stench of organic gases emissi
5、ons, taking into account the organic waste gas purification rate and engineering and economic feasibility of the actual situation, the stench graduated from design through various methods of removal of Chaozhou City and three-ring (Group) Company Limited production of ceramics Substrate of the actua
6、l situation, decided to adopt the direct combustion process on the stench processed gas emissions to meet the requirements of environmental standards.Chaozhou in Guangdong tricyclic (Group) Company Limited production of ceramic substrates in the process, the stench is polyvinyl butyrate (PVB), dibut
7、yl (DBP) and other organic matter caused by. Under high temperature, polyvinyl butyrate (PVB), dibutyl (DBP) and other organic matter by oxidation, and the intense reaction of full and complete, its oxidation product is harmless carbon dioxide and water. According to this theory, the production proc
8、ess of the organic waste gas (stench) of pipes with special focus on the collection, will be collected from the gas into the sintering furnace sintering paragraph combustion, combustion of gas and hot air pressurized by the Boiler , Entered the sintering furnace preheating of the indirect heat excha

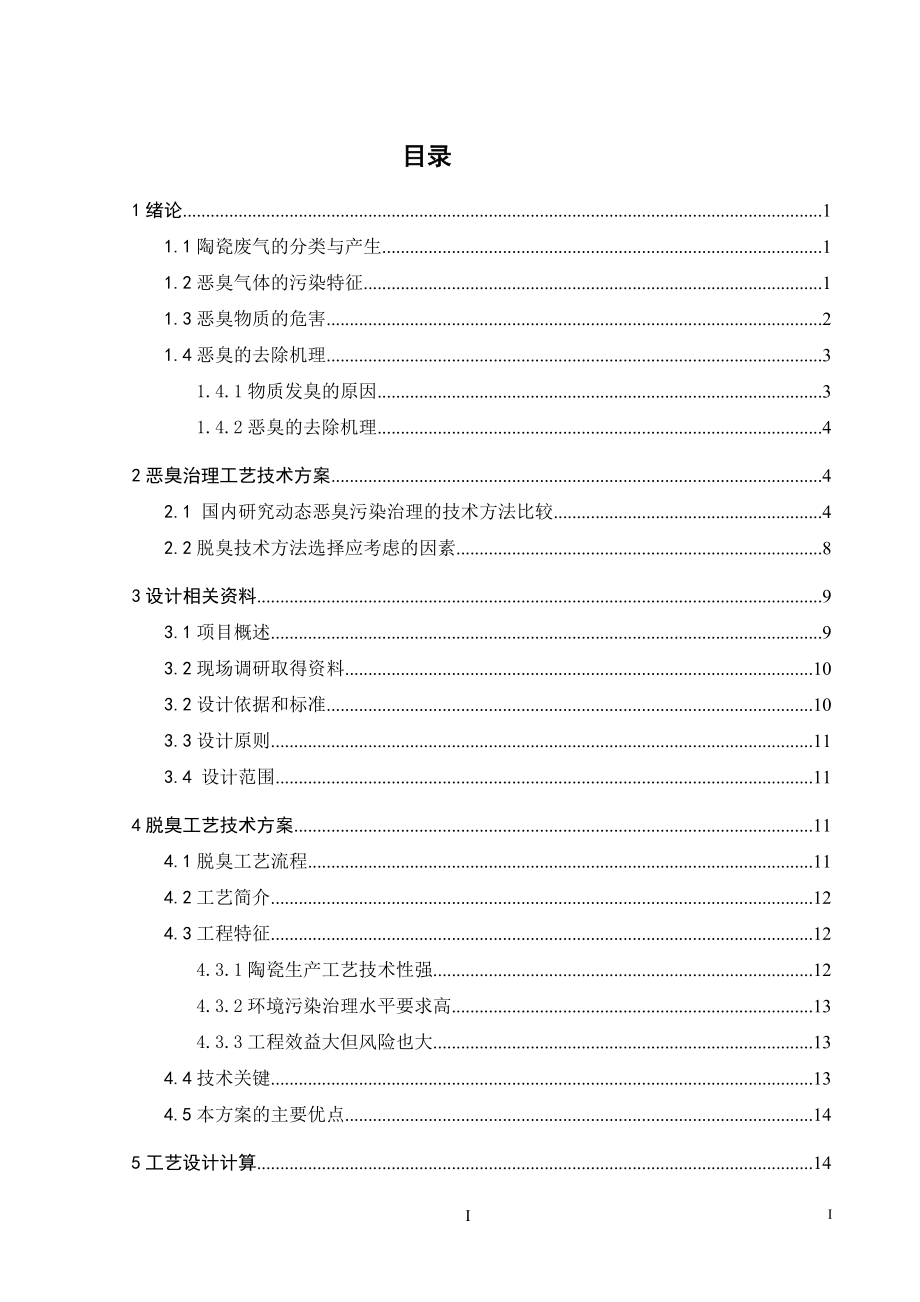

9、nger, so the cycle. The indirect heat exchanger after the low-temperature heat exchanger pool after the chimney flue gas emissions, so that odor pollution problems are resolved.Key words: Ceramic Substrate, Odor, Direct Combustion 3434目录1绪论11.1陶瓷废气的分类与产生11.2恶臭气体的污染特征11.3恶臭物质的危害21.4恶臭的去除机理31.4.1物质发臭的
10、原因31.4.2恶臭的去除机理42恶臭治理工艺技术方案42.1 国内研究动态恶臭污染治理的技术方法比较42.2脱臭技术方法选择应考虑的因素83设计相关资料93.1项目概述93.2现场调研取得资料103.2设计依据和标准103.3设计原则113.4 设计范围114脱臭工艺技术方案114.1脱臭工艺流程114.2工艺简介124.3工程特征124.3.1陶瓷生产工艺技术性强124.3.2环境污染治理水平要求高134.3.3工程效益大但风险也大134.4技术关键134.5本方案的主要优点145工艺设计计算145.1空气量、烟气量及散热量的计算145.2换热器的设计计算155.2.1计算散热量165.2
11、.2计算换热面积165.2.3管径与管数245.2.4.折流挡板245.2.5验算256主要工程设施256.1主体工程设施256.2附属设备设施266.2.1间接换热器上部集气烟道266.2.2烟气再循环加压风机276.2.3烟气流量控制阀门276.2.4排气筒276.2.5风 管276.2.6控制柜276.2.7设备设施一览表286.3工程分项与组织286.3.1设备设施制作工程286.3.2设备设施安装工程286.3.3管道工程286.3.4设计与调试工程297恶臭治理工程概算307.1概算说明307.2工程直接费用概算307.3工程总概算31参 考 文 献32致 谢331绪论1.1陶瓷废
12、气的分类与产生陶瓷工业在其生产过程中会产生各种废气。总体来讲，陶瓷工业废气大致可分为两大类。第一大类是含生产性粉尘为主的工艺废气，此类废气温度一般不高，主要来源于坯料、釉料及色料制备中的破碎、筛分、造粒及喷雾干燥等；第二类为窑炉烧成设备在生产中产生的高温烟气，这些烟气中含有CO、S02、NOX、氟化物及有机废气（恶臭）等；其中，有机废气的产生是由于陶瓷基片成型加工过程中，主体原料氧化铝系粉体，需要用聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等黏合剂粘合。因此陶瓷胚基片中含有聚乙烯醇缩丁酸（PVB）、二丁酯（DBP）等有机物，经高温烧结工艺后从基片中挥发出有机气体，产生恶臭，为恶臭污染气体。1.
13、2恶臭气体的污染特征有机废气为恶臭的一种。恶臭是指凡是能刺激人的嗅觉器官，普遍引起不愉快或厌恶、损害人体健康的气味。恶臭污染是大气、水废弃物等物质中的异味通过空气介质，作用与人的嗅觉思维而感知的一种感知（嗅觉）污染，是日益引起全球重视的大气污染公害。恶臭物质的致臭原因主要是由于含有特征发臭基团。臭味之所以能被人感知是由于其具有高挥发性及亲水和亲脂性。含发臭基团的气体分子与嗅觉细胞作用，经嗅觉神经向脑部神经传递信息，从而完成对气味的鉴别。依据气味物质的结构及人对气味物质的感觉特征，瓦德麦克分类法将气味物分为9类：醚类、芳香类、花类或香脂类、琥珀类、韭菜或大蒜类、焦臭、山羊臭、不快臭、催吐臭。随着
14、人们对生活环境质量要求的逐步提高，人们对各种异常气味造成的不满情绪和控告事件不断增加。尤其在西方发达国家，关于恶臭的投诉案件已经仅次于噪声污染，居第二位。在我国，恶臭污染问题也变得日益严重，恶臭扰民事件也已发生多次，因此关于恶臭的研究和治理已经引起了市政各有关部门的注意。目前，对恶臭的研究、治理和评价，已经受到世界各国广泛重视，各国专家和学者均同意将恶臭污染从大气污染中单独分离出来，列为世界七大公害之一。恶臭气体的污染特征有如下几点：挥发性大和溶解性大是恶臭气体本身的两大特点。恶臭物质的蒸气压大，易溶于水和脂肪，因此能够渗透嗅觉器官绒毛周围的水性黏液，然后穿过多脂的绒毛本身而产生嗅觉作用。有机
15、气体的嗅阈值极低，即使浓度是在10-9数量级，也会由呼吸器官明显感觉出来。污染范围广：恶臭物质排放到大气中，可在大气环流作用下迅速蔓延，造成大范围污染。测定困难：恶臭污染以心理影响为主要特征，极低的浓度就可使人产生不快，这使其测定非常困难。目前还难以找到一个可全面评述恶臭的可检测性、强度、厌恶度及性质的简单测定方法。因此，恶臭的有效测定方法是大气污染控制的一个重要研究内容。评价困难：恶臭污染源多为常见的、局部的无组织排放源，污染又多为短时间、突发性的，因而难以捕捉，加之恶臭扩散方式复杂，故迄今世界上还没有一种公认的恶臭评价方法，因此这方面的研究也相当活跃。治理困难：通常有害气体对人产生的生理影响与其浓度成正比，而恶臭给人的感觉量(恶臭强度)与对人的刺激量(恶臭物质浓度)的对数成正比。根据韦伯费希纳(Weber-Fechner)公式， ，式中：Y恶臭的强度：X恶臭物质的含量，110-6。从韦伯费希纳(Weber-Fechner)公式可得到，即使将恶臭物质去除90，人的感觉认为只去除了50。通常把正常人勉强可以感觉到气味的含量，即恶臭的最低嗅觉含量称为嗅觉阈值。一般情况下，人的嗅觉对多数恶臭物质的嗅觉阈值都在10-9以下，远远超过了分析仪器对恶臭物质的最低检出含量(仪器的最低检出含量在10
