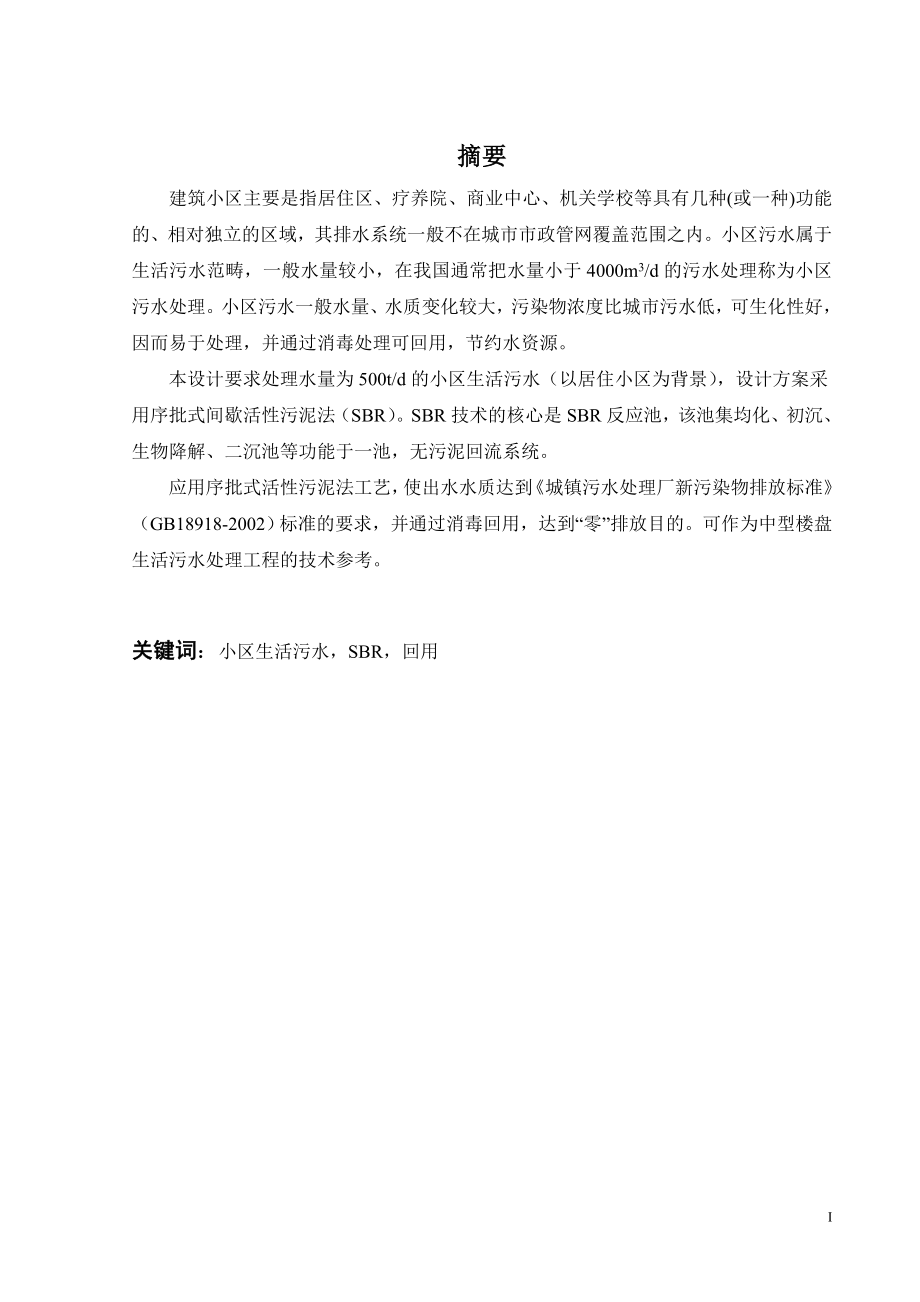

1、摘要建筑小区主要是指居住区、疗养院、商业中心、机关学校等具有几种(或一种)功能的、相对独立的区域，其排水系统一般不在城市市政管网覆盖范围之内。小区污水属于生活污水范畴，一般水量较小，在我国通常把水量小于4000m3/d的污水处理称为小区污水处理。小区污水一般水量、水质变化较大，污染物浓度比城市污水低，可生化性好，因而易于处理，并通过消毒处理可回用，节约水资源。本设计要求处理水量为500t/d的小区生活污水（以居住小区为背景），设计方案采用序批式间歇活性污泥法（SBR）。SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉池等功能于一池，无污泥回流系统。应用序批式活性污泥法工艺，使出

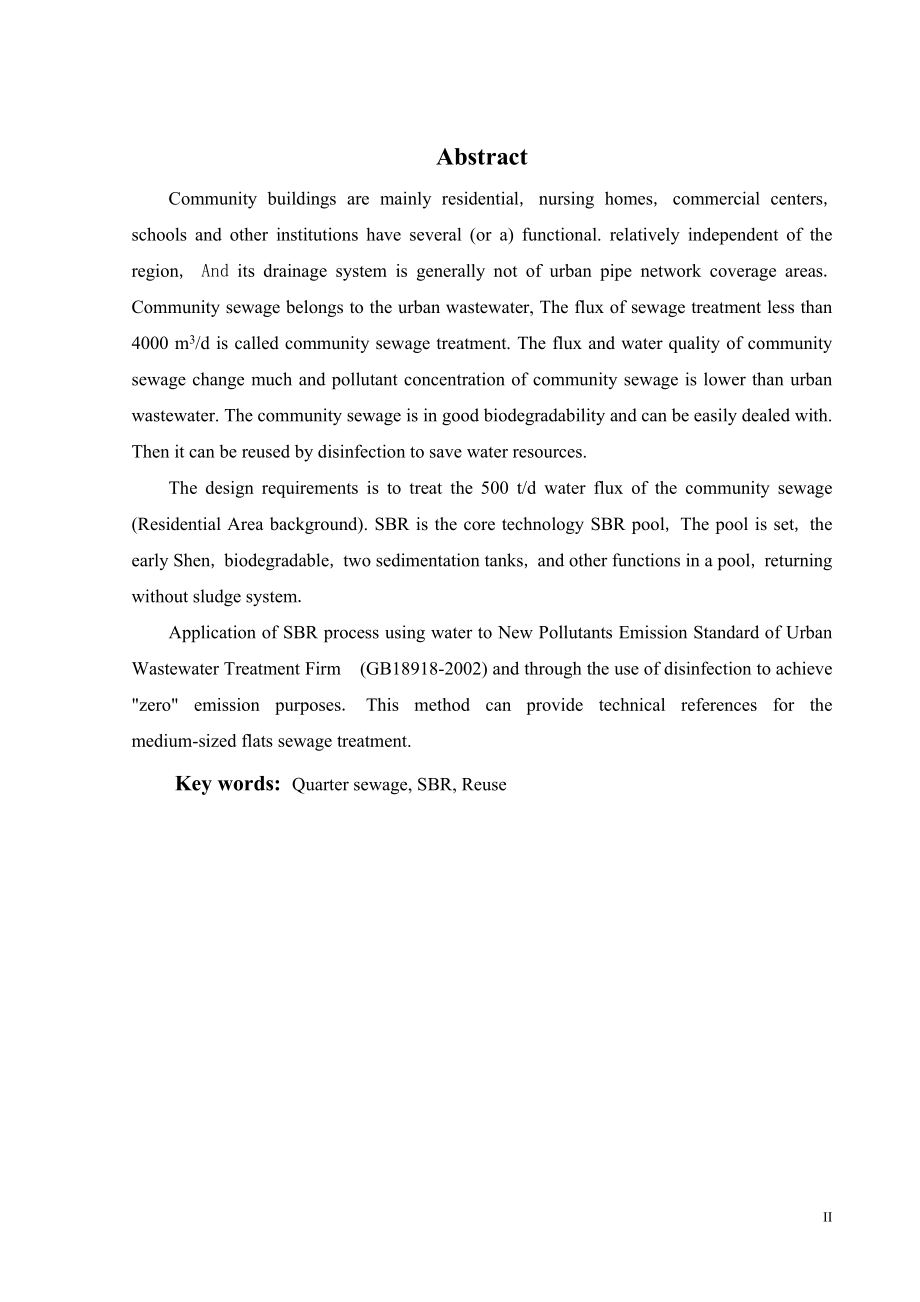

2、水水质达到城镇污水处理厂新污染物排放标准（GB18918-2002）标准的要求，并通过消毒回用，达到“零”排放目的。可作为中型楼盘生活污水处理工程的技术参考。关键词：小区生活污水，SBR，回用53AbstractCommunity buildings are mainly residential, nursing homes, commercial centers, schools and other institutions have several (or a) functional. relatively independent of the region, And its draina
3、ge system is generally not of urban pipe network coverage areas. Community sewage belongs to the urban wastewater, The flux of sewage treatment less than 4000 m3/d is called community sewage treatment. The flux and water quality of community sewage change much and pollutant concentration of communit
4、y sewage is lower than urban wastewater. The community sewage is in good biodegradability and can be easily dealed with. Then it can be reused by disinfection to save water resources.The design requirements is to treat the 500 t/d water flux of the community sewage (Residential Area background). SBR
5、 is the core technology SBR pool, The pool is set, the early Shen, biodegradable, two sedimentation tanks, and other functions in a pool, returning without sludge system.Application of SBR process using water to New Pollutants Emission Standard of Urban Wastewater Treatment Firm (GB18918-2002) and t

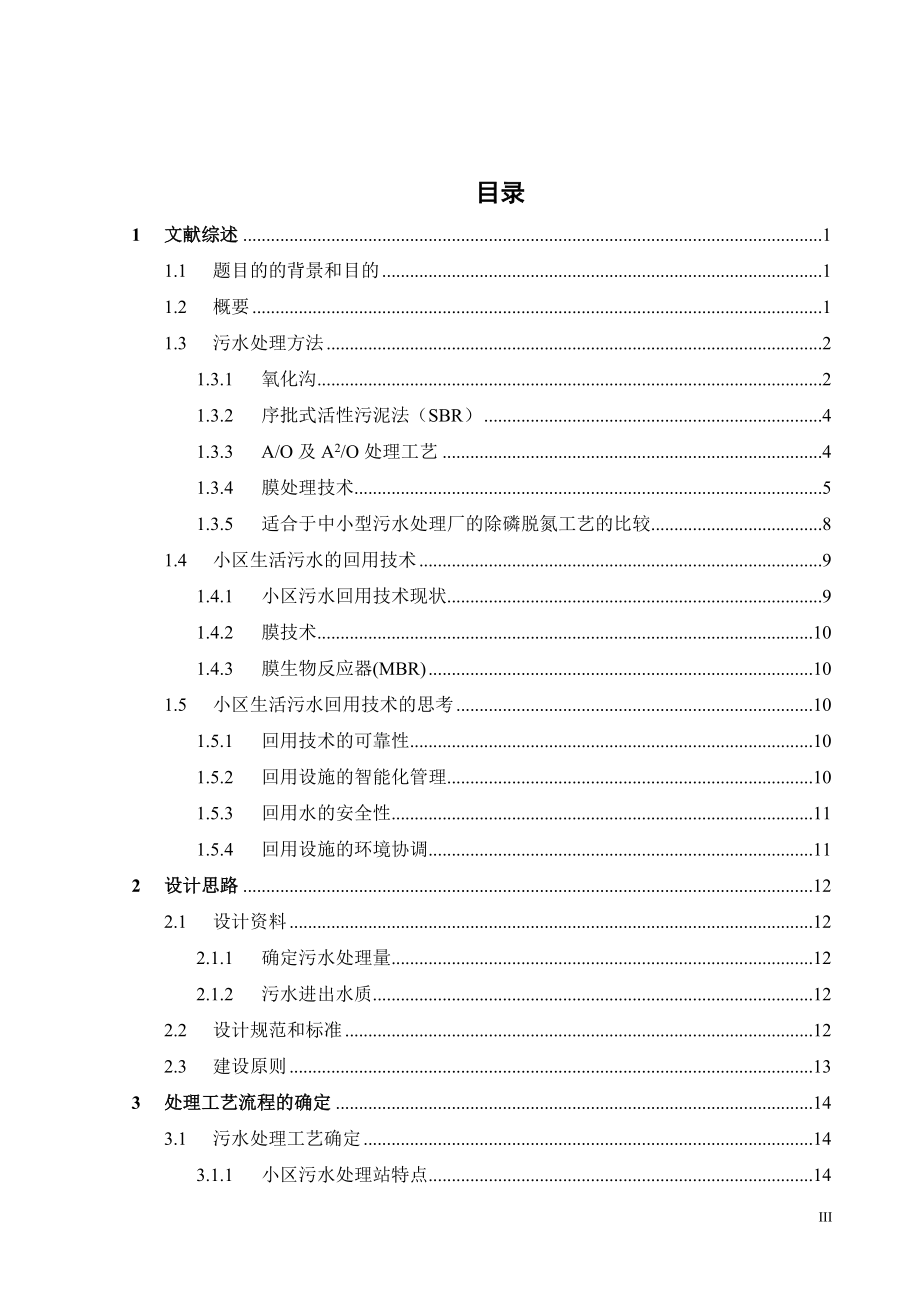

6、hrough the use of disinfection to achieve zero emission purposes. This method can provide technical references for the medium-sized flats sewage treatment.Key words: Quarter sewage, SBR, Reuse目录1文献综述11.1题目的的背景和目的11.2概要11.3污水处理方法21.3.1氧化沟21.3.2序批式活性污泥法（SBR）41.3.3A/O及A2/O处理工艺41.3.4膜处理技术51.3.5适合于中小型污水处
7、理厂的除磷脱氮工艺的比较81.4小区生活污水的回用技术91.4.1小区污水回用技术现状91.4.2膜技术101.4.3膜生物反应器(MBR)101.5小区生活污水回用技术的思考101.5.1回用技术的可靠性101.5.2回用设施的智能化管理101.5.3回用水的安全性111.5.4回用设施的环境协调112设计思路122.1设计资料122.1.1确定污水处理量122.1.2污水进出水质122.2设计规范和标准122.3建设原则133处理工艺流程的确定143.1污水处理工艺确定143.1.1小区污水处理站特点143.1.2小区污水处理工艺比较143.1.3选用SBR工艺原因153.2污泥处理工艺确
8、定163.3中水处理工艺确定163.4恶臭气体的处理173.5生活污水处理工艺流程174污水处理工艺设计及计算194.1格栅槽的设计194.1.1格栅的设计194.1.2分流格栅槽布置214.2调节池214.3SBR反应池的设计计算214.3.1设计说明214.3.2设计计算234.4鼓风机房设计334.5重力浓缩池334.5.1设计说明334.5.2设计参数344.5.3设计计算344.6无阀滤池364.6.1设计说明364.6.2设计参数364.6.3 设计计算364.7二氧化氯消毒414.7.1设计概述414.7.2设计计算424.8蓄水池424.9恶臭处理系统434.10其它设计要求和
9、规范434.10.1结构设计435污水处理站平面布置和高程布置445.1构筑物和建筑物主要设计参数445.2污水处理站平面布置445.3污水处理站高程布置466施工要求487工程投资估算497.1主要构（建）筑物清单及报价497.2主要设备清单及报价507.3公用工程517.4工程总投资527.5工程运行成本及技术经济分析527.5.1运行成本分析527.5.2人员安排527.5.3电耗537.5.4药剂消耗费537.5.5折旧费537.5.6总运行费用537.5.7技术经济分析537.5.8静态投资收益54参考文献55致谢571 文献综述1.1 题目的的背景和目的水作为人类生存的基本物质条件
10、，是人类社会最宝贵的自然资源， 也是经济可持续发展的生命之源； 随着人口的不断增长和社会的持续发展!水资源短缺已成为当今人类所面临的最严峻的挑战之一，日益严重的水量型和水质型水资源短缺，不但严重困扰人民生活的基本需求和生活质量，也成为影响和制约社会经济可持续发展的主要因素，对于日生活用水量相当可观的生活小区，可采用中水回用的途径，来实现小区生活污水资源化。因此，小区生活污水回用作为一个切实可行的缓和水资源和防止污染的办法，已经逐步为人们所重视。1.2 概要 小区是具有一种或多种功能的相对独立的区域,包括通常意义上的居民生活小区、医院、公园、旅游渡假村、新建大学城、高速公路的生活服务区等,其排系
11、统通常不在城市市政管网覆盖范围之内,必须设置独立的污水处理设施。小区污水系统的处理能力,各国并无统一的限定。美国建议将单个构筑物的处理能力限定在3785 / d 的范围内。根据我国情况,建议把污水量在4000/ d 以下的处理厂定义为小区污水处理厂。小区生活污水不同于包括部分工业废水的城市污水,其水质水量特征为:水质、水量小时变化系数较大,污染物浓度通常比城市污水低,污水可生化性好,处理难度较小;且由于其污染来源比较简单处理技术和处理成本角度考虑,具有相当的技术可行性和很高的回用价值。资料显示,以生活用水为例,用于烹饪、饮用的水约占5 % ,而对占20 %30 %不与人体直接接触的生活杂用水如
12、冲厕用水等,加上小区绿化浇灌用水、空调冷却水、地面冲洗水以及车辆清洗等用水也可归入生活杂用水的范畴,并无高水质要求,这种用水分布为小区生活污水的回用去向提供了可能。根据小区的功能特点,小区生活污水回用方向,主要应该是厕所冲洗水、绿化浇灌水、地面冲洗水、车辆冲洗水，非接触风景景观用水等。根据我国对于生活杂用水(厕所便器冲洗、城市绿化、洗车冲洗等) 水质标准要求,并参考美国制订的水回用建议指导书、市政杂用水水质标准和日本的城市生活用水中水水质标准中关于此类再生回用水的水质要求,一般要求小区生活污水经过二级强化处理并消毒后,使用水水质达到表城市污水再生利用 城市杂用水水质 标准,即可满足对于区生活污
13、水的一般回用要求6。小区生活污水回用不仅可以为水资源匮乏地区提供了新的“水源”,即使对水源丰沛的地区,也可以起到防治污染的作用,减轻城市下水管网和污水处理的压力6 。1.3 污水处理方法小区生活污水处理工艺是在传统的城市污水处理工艺的基础上发展起来的。常规城市污水二级生物处理工艺主要有:氧化沟技术、SBR 工艺(系列) 、BAF 工艺、工艺、生物处理+ 人工湿地工艺等 。根据小区及其污水的特点,一般小区生活污水处理设施应工艺流程合理,处理效果稳定,采用一体化设施,并尽量采用地埋式处理,地面进行绿化;如采用地上式处理,需与周围环境协调,并尽量减少如臭味、噪声、污泥等二次污染。1.3.1 氧化沟严
14、格地说，氧化沟不属于专门的生物除磷脱氮工艺。但是随着氧化沟技术的发展，它早已超出原先的实践范围，出现了一系列除磷脱氮技术与氧化沟技术相结合的污水处理工艺流程。按照运行方式，氧化沟可以分为连续工作式、交替工作式和半交替工作式。连续工作式氧化沟，如帕斯韦尔氧化沟、卡鲁塞尔氧化沟。奥贝尔氧化沟在我国应用比较多，这些氧化沟通过设置适当的缺氧段、厌氧段、好氧段都能取得较好的除磷脱氮效果。连续工作式氧化沟又可分为合建式和分建式。交替工作式氧化沟一般采用合建式，多采用转刷曝气，不设二沉池和污泥回流设施。交替工作式氧化沟又可分为单沟式、双沟式和三沟式，交替式氧化沟兼有连续式氧化沟和SBR工艺的一些特点，可以根
15、据水量水质的变化调节转刷的开停，既可以节约能源，又可以实现最佳的除磷脱氮效果。氧化沟具有以下特点： (1)工艺流程简单，运行管理方便。氧化沟工艺不需要初沉池和污泥消化池。有些类型氧化沟还可以和二沉池合建，省去污泥回流系统。(2)运行稳定，处理效果好。氧化沟的BOD平均处理水平可达到95%左右。(3)能承受水量、水质的冲击负荷，对浓度较高的工业废水有较强的适应能力。这主要是由于氧化沟水力停留时间长、泥龄长和循环稀释水量大。(4)污泥量少、性质稳定。由于氧化沟泥龄长。一般为2030 d，污泥在沟内已好氧稳定，所以污泥产量少从而管理简单，运行费用低。(5)可以除磷脱氮。可以通过氧化沟中曝气机的开关，创造好氧、缺氧环境达到除磷脱氮目的，脱氮效率一般80%。但要达到较高的除磷效果则需要采取另外措施。(6)基建投资省、运行费用
