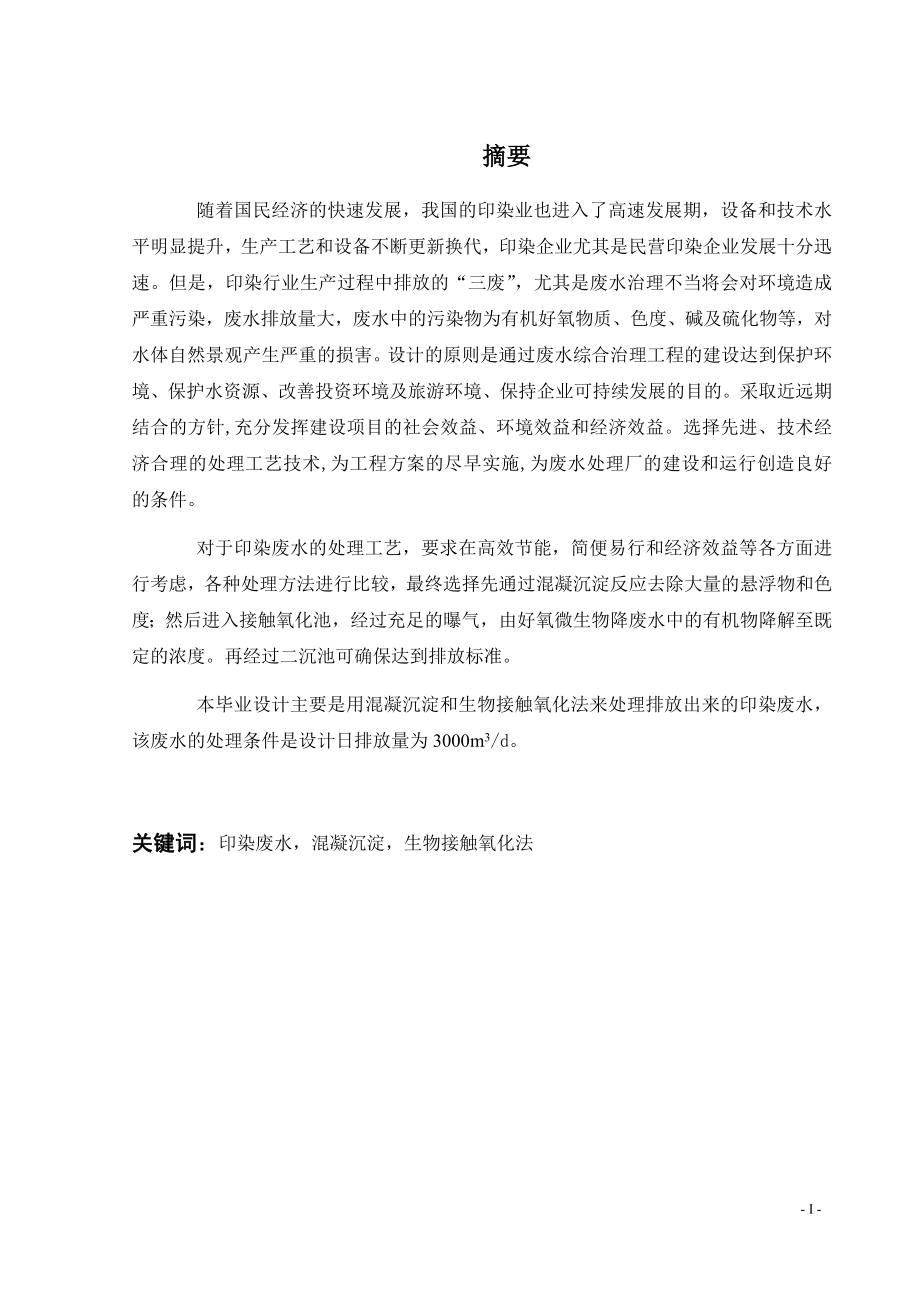

1、摘要随着国民经济的快速发展，我国的印染业也进入了高速发展期，设备和技术水平明显提升，生产工艺和设备不断更新换代，印染企业尤其是民营印染企业发展十分迅速。但是，印染行业生产过程中排放的“三废”，尤其是废水治理不当将会对环境造成严重污染，废水排放量大，废水中的污染物为有机好氧物质、色度、碱及硫化物等，对水体自然景观产生严重的损害。设计的原则是通过废水综合治理工程的建设达到保护环境、保护水资源、改善投资环境及旅游环境、保持企业可持续发展的目的。采取近远期结合的方针,充分发挥建设项目的社会效益、环境效益和经济效益。选择先进、技术经济合理的处理工艺技术,为工程方案的尽早实施,为废水处理厂的建设和运行创造

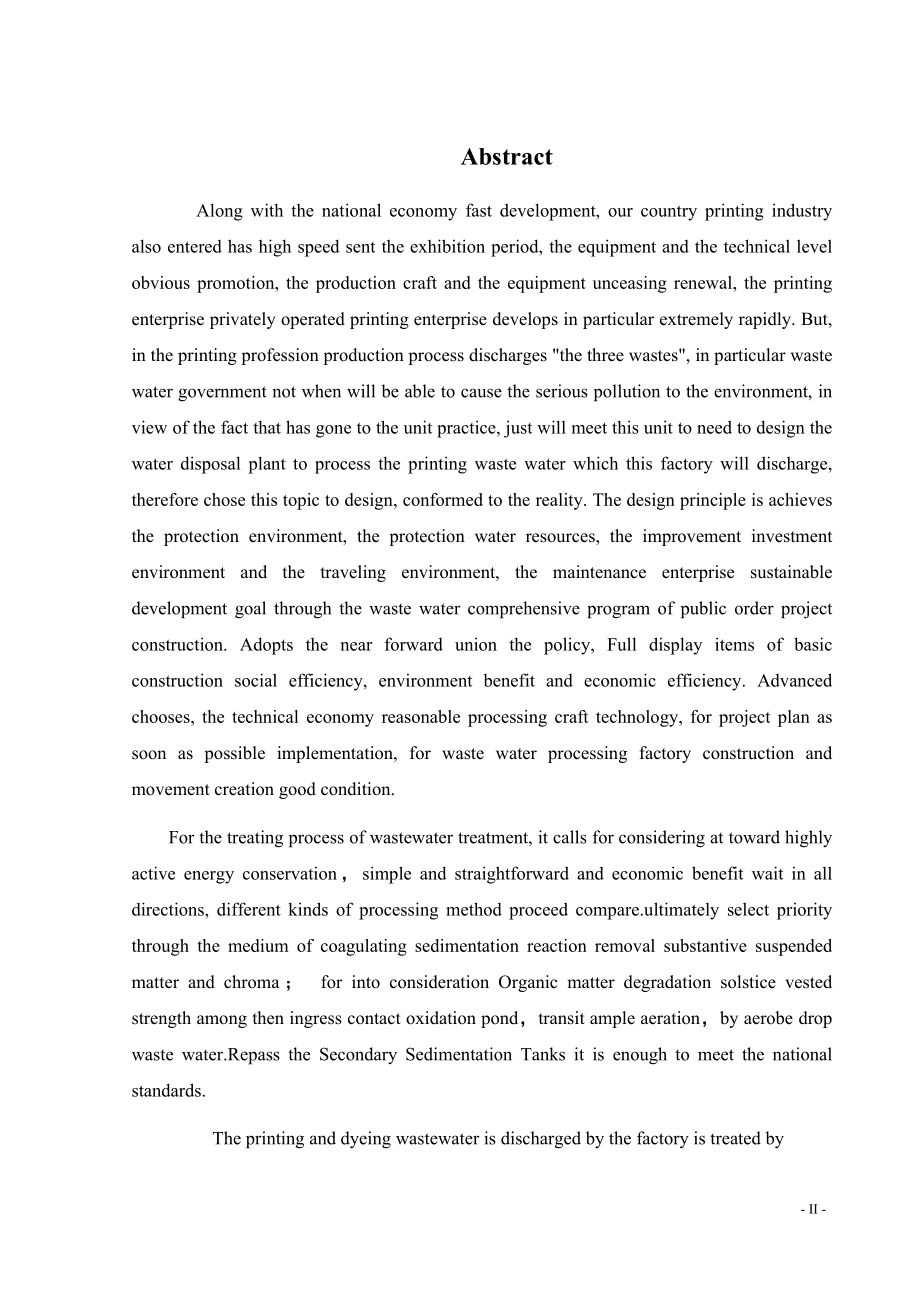

2、良好的条件。对于印染废水的处理工艺，要求在高效节能，简便易行和经济效益等各方面进行考虑，各种处理方法进行比较，最终选择先通过混凝沉淀反应去除大量的悬浮物和色度；然后进入接触氧化池，经过充足的曝气，由好氧微生物降废水中的有机物降解至既定的浓度。再经过二沉池可确保达到排放标准。本毕业设计主要是用混凝沉淀和生物接触氧化法来处理排放出来的印染废水，该废水的处理条件是设计日排放量为3000m3/d。关键词：印染废水，混凝沉淀，生物接触氧化法AbstractAlong with the national economy fast development, our country printing indu
3、stry also entered has high speed sent the exhibition period, the equipment and the technical level obvious promotion, the production craft and the equipment unceasing renewal, the printing enterprise privately operated printing enterprise develops in particular extremely rapidly. But, in the printin
4、g profession production process discharges the three wastes, in particular waste water government not when will be able to cause the serious pollution to the environment, in view of the fact that has gone to the unit practice, just will meet this unit to need to design the water disposal plant to pr
5、ocess the printing waste water which this factory will discharge, therefore chose this topic to design, conformed to the reality. The design principle is achieves the protection environment, the protection water resources, the improvement investment environment and the traveling environment, the mai
6、ntenance enterprise sustainable development goal through the waste water comprehensive program of public order project construction. Adopts the near forward union the policy, Full display items of basic construction social efficiency, environment benefit and economic efficiency. Advanced chooses, th
7、e technical economy reasonable processing craft technology, for project plan as soon as possible implementation, for waste water processing factory construction and movement creation good condition.For the treating process of wastewater treatment, it calls for considering at toward highly active ene
8、rgy conservation，simple and straightforward and economic benefit wait in all directions, different kinds of processing method proceed compare.ultimately select priority through the medium of coagulating sedimentation reaction removal substantive suspended matter and chroma； for into consideration Or
9、ganic matter degradation solstice vested strength among then ingress contact oxidation pond，transit ample aeration，by aerobe drop waste water.Repass the Secondary Sedimentation Tanks it is enough to meet the national standards.The printing and dyeing wastewater is discharged by the factory is treate

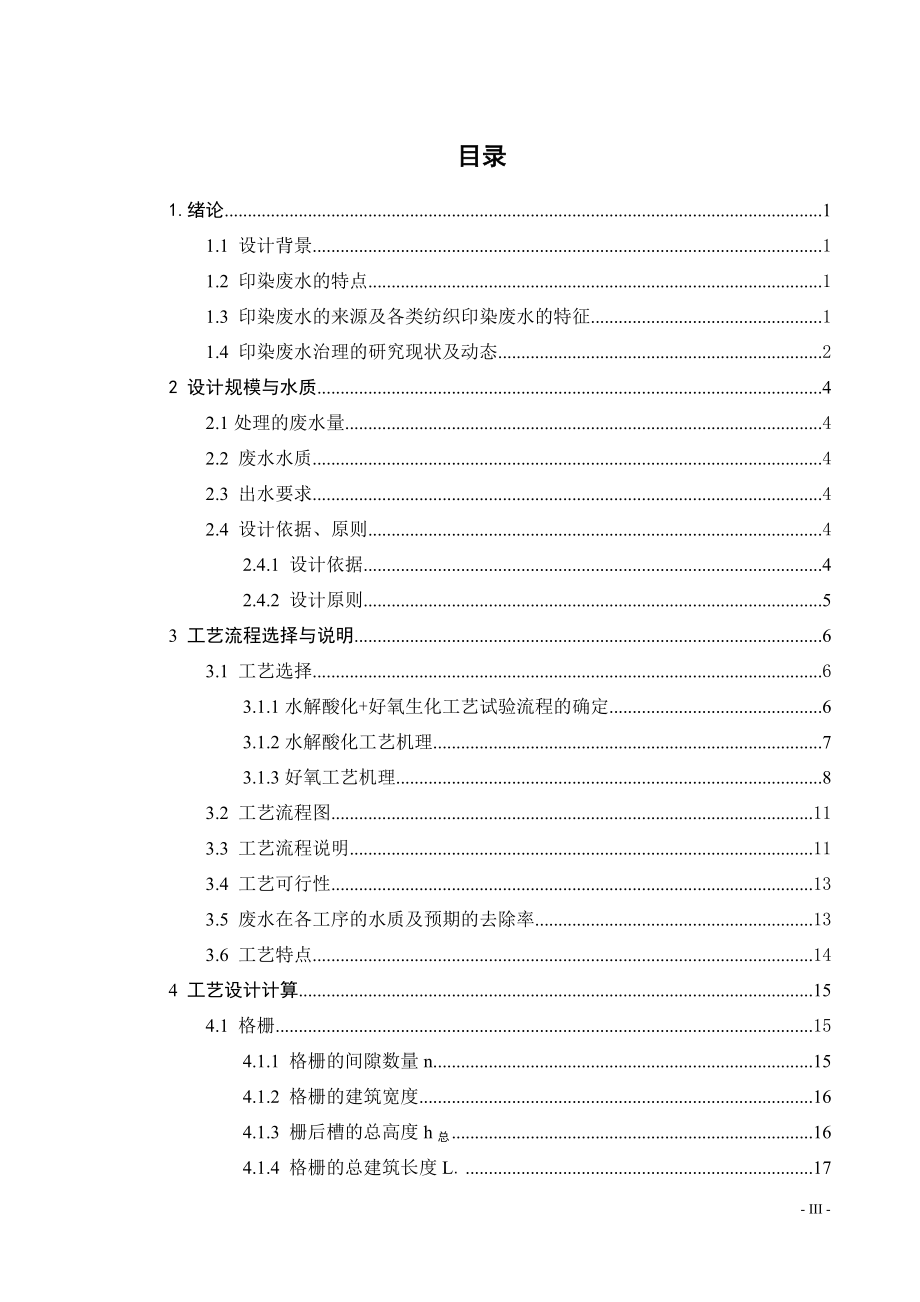

10、d by 目录1.绪论11.1 设计背景11.2 印染废水的特点11.3 印染废水的来源及各类纺织印染废水的特征11.4 印染废水治理的研究现状及动态22 设计规模与水质42.1处理的废水量42.2 废水水质42.3 出水要求42.4 设计依据、原则42.4.1 设计依据42.4.2 设计原则53 工艺流程选择与说明63.1 工艺选择63.1.1水解酸化+好氧生化工艺试验流程的确定63.1.2水解酸化工艺机理73.1.3好氧工艺机理83.2 工艺流程图113.3 工艺流程说明113.4 工艺可行性133.5 废水在各工序的水质及预期的去除率133.6 工艺特点144 工艺设计计算154.1 格
11、栅154.1.1 格栅的间隙数量n154.1.2 格栅的建筑宽度.164.1.3 栅后槽的总高度h总164.1.4 格栅的总建筑长度L.174.1.5 每日要栅渣量w174.2 调节池174.2.1 调节池有效容积.174.2.2 调节池尺寸.184.2.3 空气管计算.184.2.4 孔眼的计算.194.2.5 管路阻力计算194.3 混凝沉淀池204.3.1 溶药间204.3.2 竖流折板反应池224.3.3 管道混合器234.3.4 沉淀淀池244.4 水解酸化池264.5.1 生物接触氧化池的有效容积（即填料体积）V274.5.2 生物接触氧化池的总面积A和座数n284.5.3 池深h
12、284.5.4 有效停留时间t284.5.5 填料284.5.6 进水设施284.5.7 空气管道布置294.6 二沉池304.6.1 中心管过水断面面积f.314.6.2 中心管直径d0314.6.3 缝隙高度h3.314.6.4 沉淀区有效断面积F.314.6.5 沉淀池直径D.314.6.6 沉淀池有效水深h2.314.6.7 污泥斗所需容积W.324.6.8 污泥斗容积V.324.6.9 沉淀池总高H.324.6 次氯酸钠氧化池334.7 污泥浓缩池334.7.1 浓缩池的面积F.344.7.2 池的直径D.344.7.3 污泥斗尺寸344.7.4 浓缩池总高度344.8脱水间354.
13、9 污水提升泵354.10 鼓风机355 污水处理厂总体布置与土建365.1 平面布置365.2 高程布置365.3 土建设计依据原则.375.4 土建工程结构类型设计.376 各构筑物的操作要求386.1调节池的操作要求.386.2 混凝反应池（浓密机）的操作要求.386.3 水解酸化池的操作要求.396.4 接触氧化池的操作要求.396.5 二沉池的操作要求.406.6 污泥处理系统操作要求407 投资概算及运行成本407.1 土建部分417.2 设备部分417.3 其他费用部分41结 论43参考文献44致谢.45附录（高程计算表）- 45 -1.绪论1.1 设计背景我国是纺织印染业的第一
14、大国，其中棉布的生产量居世界首位，棉纺织工业在打入国际市场的进程中独占鳌头的同时又是工业废水排放大户。印染厂每加工100m2织物，产生废水量3一5m31。印染废水中含有多量的硫化物、酚类化合物、硫醇等，会使水质发臭，其中含有的有色污染物，色泽深，会妨碍日光在水中的透射，不利于水生植物的光合作用，有害于水生生物，而其中的硫酸或硫酸盐会引起土壤酸化等，故由此而造成的生态及经济损失是不可计量的，所以解决印染水污染问题势在必行。1.2 印染废水的特点 （1）废水水量大，水质复杂； （2）有机物含量高，可生化性差，BOD/COD在0.2左右;（3）绝大部分呈碱性废水，色度高； （4）含大量助剂及表面活性
15、剂，在生物处理曝气时，阻碍充氧。1.3 印染废水的来源及各类纺织印染废水的特征印染加工包括预处理（又叫漂炼，含退浆、煮炼、漂白、丝光等操作）、染色、印花、整理四道工序，预处理工序分别排出退浆、煮炼、漂白、丝光等四股废水，而染色、印花、整理等工序则分别排出染色废水、印花废水和整理废水。以上废水的混合废水称之为印染废水。印染废水中的污染物质，主要来自纤维材料、纺织用浆和印染加工使用的染料，化学药剂及印染助剂。印染废水的水质随采用的纤维种类、染料和浆料的不同而水质变化很大。各类纺织印染废水的特征如下：(1)棉纺织印染废水：棉纺织物印染废水(包括前处理工序、染色或印花及后整理工序)均为有机性废水，主要成分为人工合成有机物及部分天然有机物，并含有一定量难生物降解物质。(2)毛纺织印染废水：毛纺织产品染色过程中主要使用酸性染料，染料上染率较高，染色废水的色度相对较低。毛纺织产品染色废水可生物降解性较好，很适宜采用生物化学进行处理。(3)丝纺织印染废水：真丝绸印染
