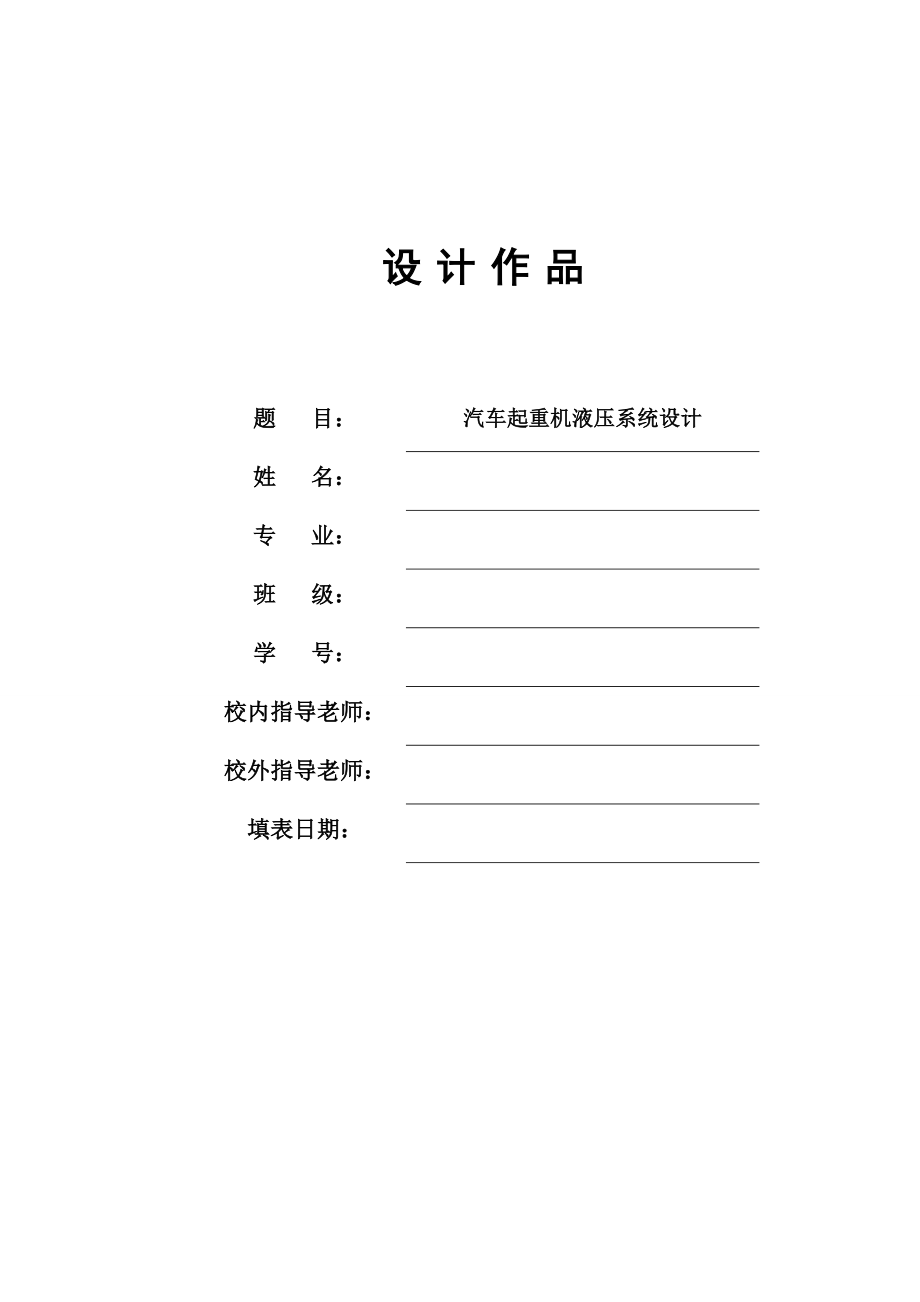

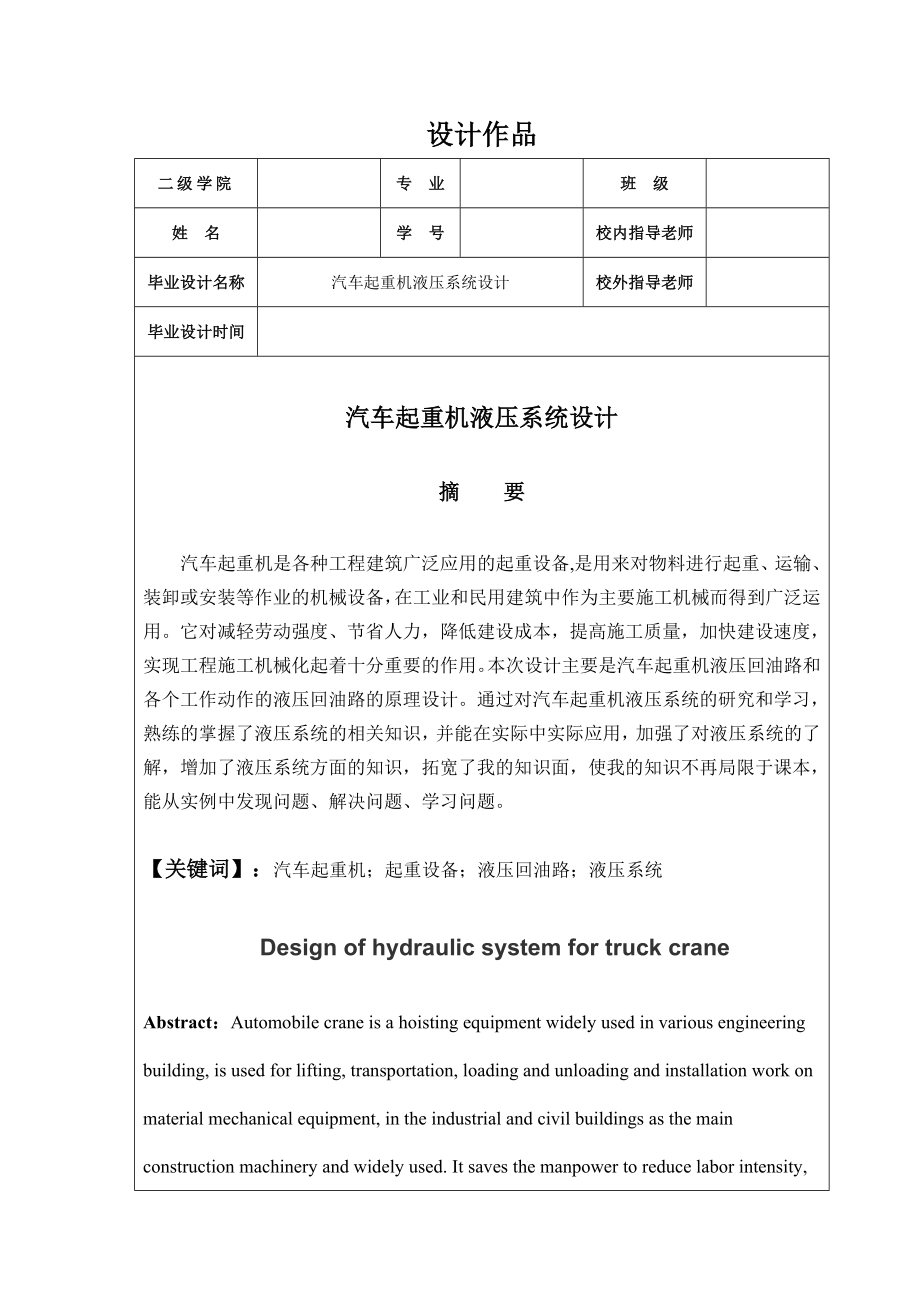

1、设 计 作 品 题 目：汽车起重机液压系统设计姓 名：专 业：班 级：学 号：校内指导老师：校外指导老师：填表日期：设计作品二级学院专 业班 级姓 名学 号校内指导老师 毕业设计名称汽车起重机液压系统设计校外指导老师毕业设计时间汽车起重机液压系统设计摘 要汽车起重机是各种工程建筑广泛应用的起重设备,是用来对物料进行起重、运输、装卸或安装等作业的机械设备，在工业和民用建筑中作为主要施工机械而得到广泛运用。它对减轻劳动强度、节省人力，降低建设成本，提高施工质量，加快建设速度，实现工程施工机械化起着十分重要的作用。本次设计主要是汽车起重机液压回油路和各个工作动作的液压回油路的原理设计。通过对汽车起重

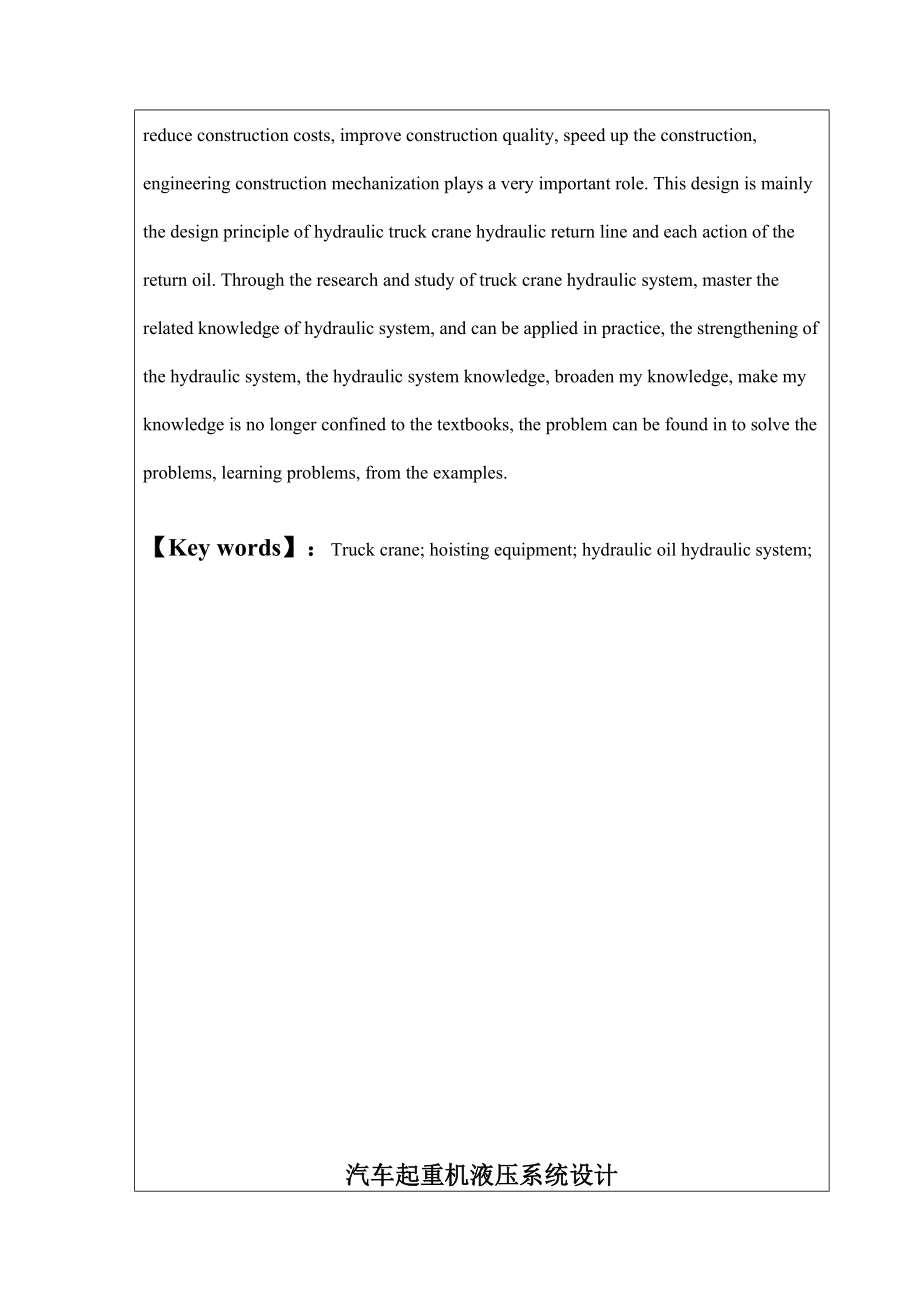

2、机液压系统的研究和学习，熟练的掌握了液压系统的相关知识，并能在实际中实际应用，加强了对液压系统的了解，增加了液压系统方面的知识，拓宽了我的知识面，使我的知识不再局限于课本，能从实例中发现问题、解决问题、学习问题。【关键词】：汽车起重机；起重设备；液压回油路；液压系统Design of hydraulic system for truck craneAbstract：Automobile crane is a hoisting equipment widely used in various engineering building, is used for lifting, transport
3、ation, loading and unloading and installation work on material mechanical equipment, in the industrial and civil buildings as the main construction machinery and widely used. It saves the manpower to reduce labor intensity, reduce construction costs, improve construction quality, speed up the constr
4、uction, engineering construction mechanization plays a very important role. This design is mainly the design principle of hydraulic truck crane hydraulic return line and each action of the return oil. Through the research and study of truck crane hydraulic system, master the related knowledge of hyd
5、raulic system, and can be applied in practice, the strengthening of the hydraulic system, the hydraulic system knowledge, broaden my knowledge, make my knowledge is no longer confined to the textbooks, the problem can be found in to solve the problems, learning problems, from the examples.【Key words
6、】：Truck crane; hoisting equipment; hydraulic oil hydraulic system;汽车起重机液压系统设计目 录摘 要.I关键词.I中文摘要.II中文关键词.II目 录.III前 言.11.汽车式起重机及其液压系统的概述.2 1.1汽车式起重机概述.2 1.2.液压系统在汽车起重机上应用的特点.2 1.3汽车起重机液压系统的发展趋势.32.液压系统性能分析与原理设计.4 2.1 汽车起重机典型工况分析及对液压系统要求.4 2.1.1汽车起重机的典型工况分析.4 2.1.2汽车起重机对液压系统的要求.4 2.2.汽车起重机液压系统总成.5 2.3
7、汽车起重机液压系统的工作原理总成.7 2.3.1支腿收放回路.7 2.3.2吊臂变幅回路.7 2.3.3吊臂伸缩回路.8 2.3.4转台回转回路.9 2.3.5吊重起升回路 .9 2.3.6汽车起重机液压系统的特点.9 2.4 对汽车起重机液压系统各主要回路的分析.10 2.5 汽车起重机液压系统类型的拟定.17 2.5.1本机液压系统分析.17 2.5.2各机构组合分配及控制.173.液压系统计算.19 3.1汽车起重机液压系统主要液压元件的选择.19 3.1.1汽车起重机液压系统参数的初定.19 3.1.2 起升马达的计算和选择.19 3.1.3液压泵的计算与选择.21 3.2汽车起重机液
8、压系统的发热温升计算.23 3.2.1计算液压系统的发热功率.23 3.2.2计算液压系统的散热功率.23 3.3主要液压辅助装置的选择.26 3.3.1液压油的选择.26 3.3.2滤油器的选择.27 3.3.3压力表的选择.27 3.3.4阀类元件的选择.274. 汽车起重机液压系统常见故障的分析与排除.29结束语 .30致 谢.31参考文献.32 前 言汽车起重机是用来对物料进行起重、运输、装卸或安装等作业的机械设备，在工业和民用建筑中作为主要施工机械而得到广泛运用。它对减轻劳动强度、节省人力，降低建设成本，提高施工质量，加快建设速度，实现工程施工机械化起着十分重要的作用。目前我国是世界
9、上使用工程起重机最大的国家之一。随着液压传动技术的不断发展，汽车起重机已经成为各起重机生产厂家主要发展对象。中国的汽车起重机产业始终走着一条自主创新的道路，有着自己清晰的技术发展脉络。尤其是近5年来，中国汽车起重机产业实现了一轮从外部经济总量到内在运营品质的高速发展，成为了一个发展稳定、市场化程度高的成熟产业。汽车起重机的液压系统起着驱动和控制汽车起重机各机构动作的作用。其性能好坏对起重机有着十分重要的影响。目前，我国生产8吨汽车起重机的厂家较多，品种也很杂，不同的厂家和不同的品种，其液压系统和液压元件都不一致，给生产、使用及维修带来很多麻烦，同时其性能也较低，不适于现代智能高效小型汽车起重机发展的需要。 本课题主要针对汽车起重机的功能、组成和工作特点，结合汽车起重机的运用现状和发展趋势，设计
