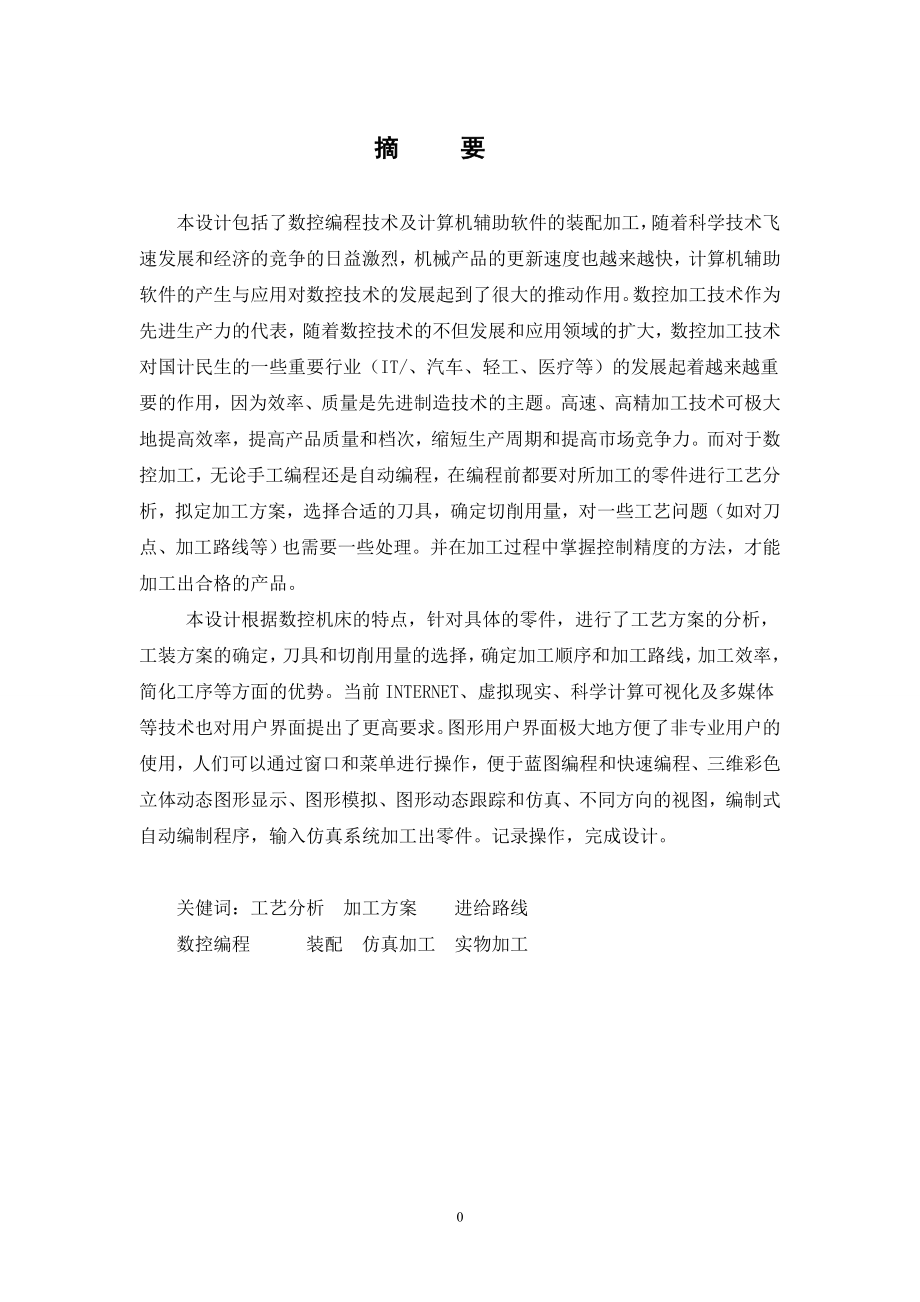

1、摘 要本设计包括了数控编程技术及计算机辅助软件的装配加工，随着科学技术飞速发展和经济的竞争的日益激烈，机械产品的更新速度也越来越快，计算机辅助软件的产生与应用对数控技术的发展起到了很大的推动作用。数控加工技术作为先进生产力的代表，随着数控技术的不但发展和应用领域的扩大，数控加工技术对国计民生的一些重要行业（IT/、汽车、轻工、医疗等）的发展起着越来越重要的作用，因为效率、质量是先进制造技术的主题。高速、高精加工技术可极大地提高效率，提高产品质量和档次，缩短生产周期和提高市场竞争力。而对于数控加工，无论手工编程还是自动编程，在编程前都要对所加工的零件进行工艺分析，拟定加工方案，选择合适的刀具，确
2、定切削用量，对一些工艺问题（如对刀点、加工路线等）也需要一些处理。并在加工过程中掌握控制精度的方法，才能加工出合格的产品。 本设计根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，加工效率，简化工序等方面的优势。当前INTERNET、虚拟现实、科学计算可视化及多媒体等技术也对用户界面提出了更高要求。图形用户界面极大地方便了非专业用户的使用，人们可以通过窗口和菜单进行操作，便于蓝图编程和快速编程、三维彩色立体动态图形显示、图形模拟、图形动态跟踪和仿真、不同方向的视图，编制式自动编制程序，输入仿真系统加工出零件。记录操作，完成设

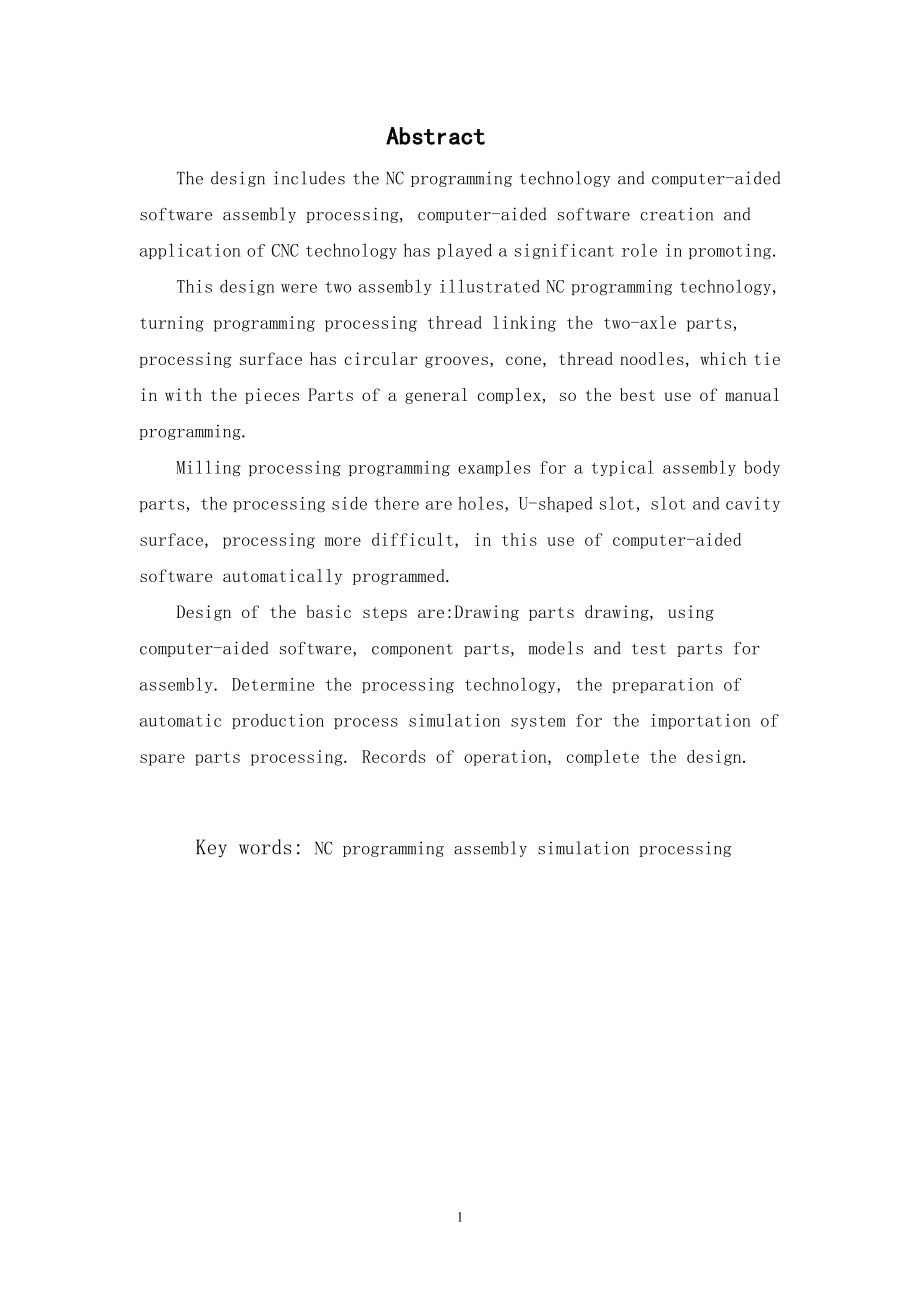

3、计。关健词：工艺分析 加工方案 进给路线 数控编程 装配 仿真加工 实物加工 AbstractThe design includes the NC programming technology and computer-aided software assembly processing, computer-aided software creation and application of CNC technology has played a significant role in promoting.This design were two assembly illustrated NC
4、 programming technology, turning programming processing thread linking the two-axle parts, processing surface has circular grooves, cone, thread noodles, which tie in with the pieces Parts of a general complex, so the best use of manual programming.Milling processing programming examples for a typic
5、al assembly body parts, the processing side there are holes, U-shaped slot, slot and cavity surface, processing more difficult, in this use of computer-aided software automatically programmed. Design of the basic steps are:Drawing parts drawing, using computer-aided software, component parts, models
6、 and test parts for assembly. Determine the processing technology, the preparation of automatic production process simulation system for the importation of spare parts processing. Records of operation, complete the design. Key words: NC programming assembly simulation processing目 录摘 要3前 言5第一章 数控的概况6

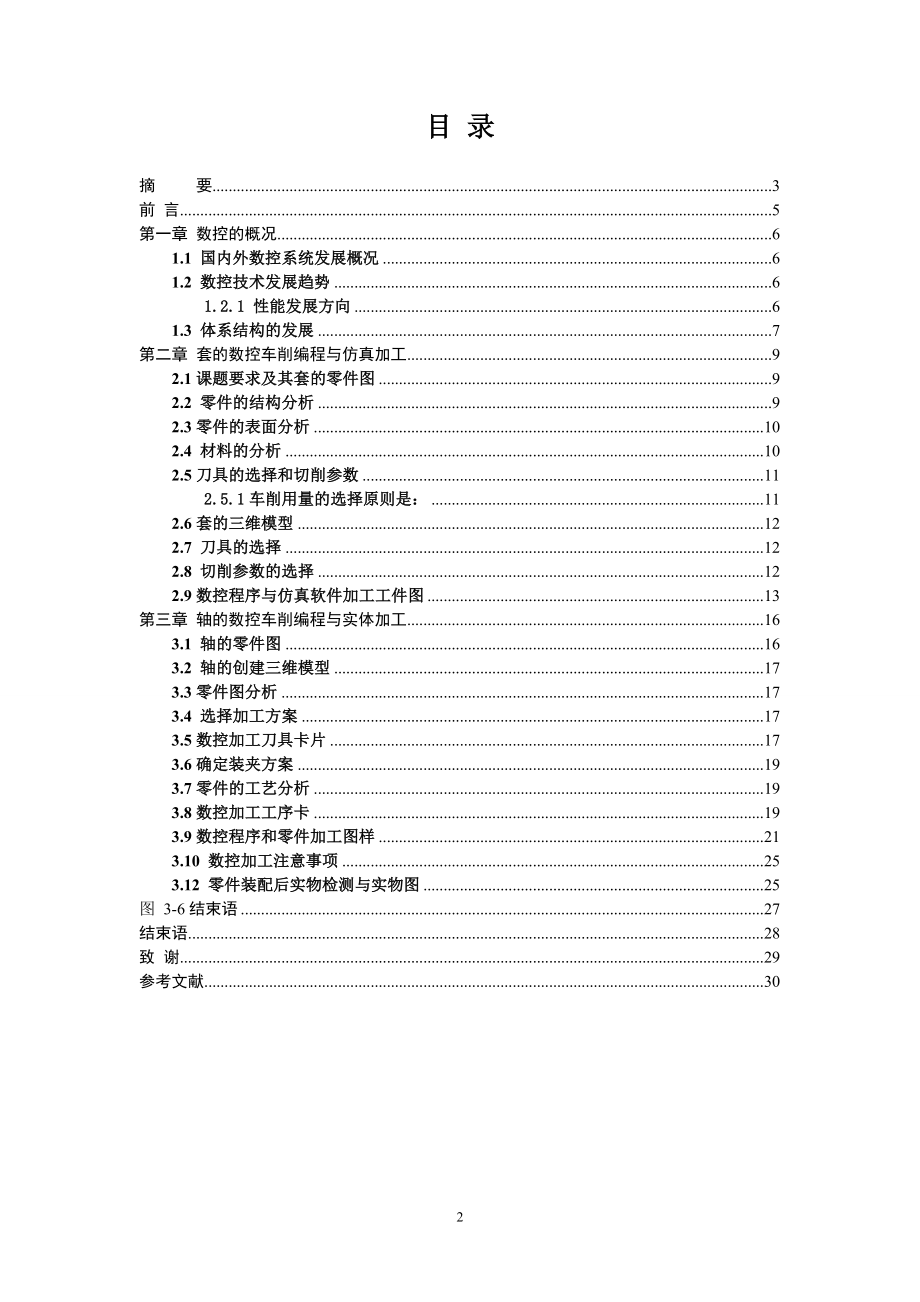

7、1.1 国内外数控系统发展概况61.2 数控技术发展趋势61.2.1 性能发展方向61.3 体系结构的发展7第二章 套的数控车削编程与仿真加工92.1课题要求及其套的零件图92.2 零件的结构分析92.3零件的表面分析102.4 材料的分析102.5刀具的选择和切削参数112.5.1车削用量的选择原则是：112.6套的三维模型122.7 刀具的选择122.8 切削参数的选择122.9数控程序与仿真软件加工工件图13第三章 轴的数控车削编程与实体加工163.1 轴的零件图163.2 轴的创建三维模型173.3零件图分析173.4 选择加工方案173.5数控加工刀具卡片173.6确定装夹方案193
8、.7零件的工艺分析193.8数控加工工序卡193.9数控程序和零件加工图样213.10 数控加工注意事项253.12 零件装配后实物检测与实物图25图 3-6结束语27结束语28致 谢29参考文献30前 言 在机械加工工艺教学中，机械类专业学生都要学习数控车床操作技术。让学生了解相关工种的先进技术，同时培养工作岗位的前瞻性。数控车工基础工艺理论及技能有机融合，包括夹具的使用、量具的识读和使用、刃具的刃磨及使用、基准定位等，分类叙述了车床操作、数控车床自动编程仿真操作、数控车床编程与操作的初、中级内容。以机械加工中车工工艺学与数控车床技能训练密切结合为主线，常用量具识读及工件测量、刀具及安装、工
9、件定位与安装、金属切削过程及精加工，较清晰地展示了数控车工必须掌握的知识和技能的训练途径。对涉及与数控专业相关的基础知识、专业计算，都进行了有针对性的论述，目的在于塑造理论充实、技能扎实的专业技能型人才。本文以与切削用量的选择，工件的定位装夹，加工顺序和典型零件为例，结合数控加工的特点，分别进行工艺方案分析，机床的选择，刀具加工路线的确定，数控程序的编制，最终形成可以指导生产的工艺文件。在整个工艺过程的设计过程中，要通过分析，确定最佳的工艺方案，使得零件的加工成本最低，合理的选用定位夹紧方式，使得零件加工方便、定位精准、刚性好，合理选用刀具和切削参数，使得零件的加工在保证零件精度的情况下，加工
10、效率最高、刀具消耗最低。最终形成的工艺文件要完整，并能指导实际生产。第一章 数控的概况1.1 国内外数控系统发展概况随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。在现代制造系统中，数控技术是关键技术，它集微电子、计算机、信息处理、自动检测、自动控制等高新技术于一体，具有高精度、高效率、柔性自动化等特点，对制造业实现柔性自动化、集成化、智能化起着举足轻重的作用。目前，数控技术正在发生根本性变革，由专用型封闭式开环控制模式向通用型开放式实时动态全闭环控制模式发展。在集成化基础上，数控系统实现了超薄型、超小型化；在智
11、能化基础上，综合了计算机、多媒体、模糊控制、神经网络等多学科技术，数控系统实现了高速、高精、高效控制，加工过程中可以自动修正、调节与补偿各项参数，实现了在线诊断和智能化故障处理；在网络化基础上，CAD/CAM与数控系统集成为一体，机床联网，实现了中央集中控制的群控加工。长期以来，我国的数控系统为传统的封闭式体系结构，CNC只能作为非智能的机床运动控制器。加工过程变量根据经验以固定参数形式事先设定，加工程序在实际加工前用手工方式或通过CAD/CAM及自动编程系统进行编制。CAD/CAM和CNC之间没有反馈控制环节，整个制造过程中CNC只是一个封闭式的开环执行机构。在复杂环境以及多变条件下，加工过
12、程中的刀具组合、工件材料、主轴转速、进给速率、刀具轨迹、切削深度、步长、加工余量等加工参数，无法在现场环境下根据外部干扰和随机因素实时动态调整，更无法通过反馈控制环节随机修正CAD/CAM中的设定量，因而影响CNC的工作效率和产品加工质量。由此可见，传统CNC系统的这种固定程序控制模式和封闭式体系结构，限制了CNC向多变量智能化控制发展，已不适应日益复杂的制造过程，因此，对数控技术实行变革势在必行。1.2 数控技术发展趋势1.2.1 性能发展方向 (1)高速高精高效化速度、精度和效率是机械制造技术的关键性能指标。由于采用了高速CPU芯片、RISC芯片、多CPU控制系统以及带高分辨率绝对式检测元
13、件的交流数字伺服系统，同时采取了改善机床动态、静态特性等有效措施，机床的高速交流不再局限于用文字和语言表达，而可以直接使用图形、图像、动画等可视信息。可视化技术与虚拟环境技术相结合，进一步拓宽了应用领域，如无图纸设计、虚拟样机技术等，这对缩短产品设计周期、提高产品质量、降低产品成本具有重要意义。在数控技术领域，可视化技术可用于CAD/CAM，如自动编程设计、参数自动设定、刀具补偿和刀具管理数据的动态处理和显示以及加工过程的可视化仿真演示等。(3)插补和补偿方式多样化多种插补方式如直线插补、圆弧插补、圆柱插补、空间椭圆曲面插补、螺纹插补、极坐标插补、2D+2螺旋插补、NANO插补、NURBS插补
14、(非均匀有理B样条插补)、样条插补(A、B、C样条)、多项式插补等。多种补偿功能如间隙补偿、垂直度补偿、象限误差补偿、螺距和测量系统误差补偿、与速度相关的前馈补偿、温度补偿、带平滑接近和退出以及相反点计算的刀具半径补偿等。(4)内装高性能PLC数控系统内装高性能PLC控制模块，可直接用梯形图或高级语言编程，具有直观的在线调试和在线帮助功能。编程工具中包含用于车床铣床的标准PLC用户程序实例，用户可在标准PLC用户程序基础上进行编辑修改，从而方便地建立自己的应用程序。(5)多媒体技术应用多媒体技术集计算机、声像和通信技术于一体，使计算机具有综合处理声音、文字、图像和视频信息的能力。在数控技术领域
15、，应用多媒体技术可以做到信息处理综合化、智能化，在实时监控系统和生产现场设备的故障诊断、生产过程参数监测等方面有着重大的应用价值。1.3 体系结构的发展(1)集成化采用高度集成化CPU、RISC芯片和大规模可编程集成电路FPGA、EPLD、CPLD以及专用集成电路ASIC芯片，可提高数控系统的集成度和软硬件运行速度。应用FPD平板显示技术，可提高显示器性能。平板显示器具有科技含量高、重量轻、体积小、功耗低、便于携带等优点，可实现超大尺寸显示，成为和CRT抗衡的新兴显示技术，是21世纪显示技术的主流。应用先进封装和互连技术，将半导体和表面安装技术融为一体。通过提高集成电路密度、减少互连长度和数量来降低产品价格，改进性能，减小组件尺寸，提高系统的可靠性。(2)模块化硬件模块化易于实现数控系统的集成化和标准化。根据不同的功能需求，将基本模块，如CPU、存储器、位置伺服、PLC、输入输出接口、通讯等模块，作成标准的系列化产品，通过积木方式进行功能裁剪和模块数量的增减，构成不同档次的数控系统。(3)网络化机床联网可进行远程控制和无人化操作。通过机床联网，可在任何一台机床上对其它机床进行编程、设定、操作、运行，不同机床的画面可同时显示在每一台机床的屏幕上。(4)通用型开放式闭环控制模式采用通用计算机组成总线式、
