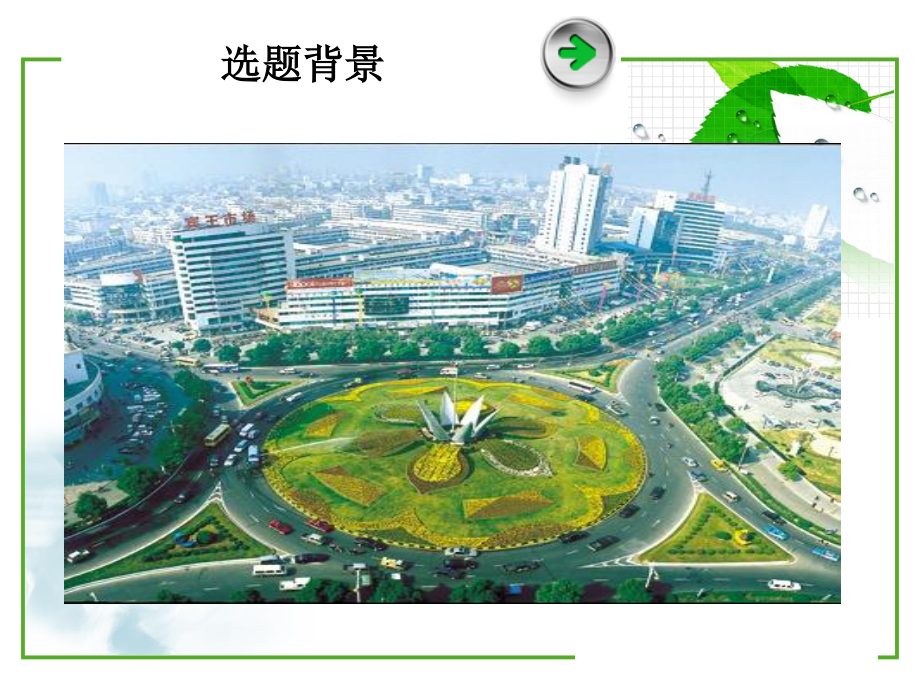

1、LOGO 浙江省义乌市排水工程设计 设计人员：设计人员：指导老师：指导老师：内容内容 选题背景选题背景 1 城镇排水体系城镇排水体系 2 污水处理工艺选择污水处理工艺选择 3 选题背景选题背景 城镇排水体系确定城镇排水体系确定 原则原则 在城市和工业企业中，通常有生活污水、工业废水和雨水。合理地选择排水体制，是城市和工业企业排水系统规划和设计的重要问题。它不仅从根本上影响排水系统的设计、施工、维护管理，而且对城市和工业企业的规划和环境保护影响深远，同时也影响排水系统工程的总投资和初期投资费用和维护管理费用。通常排水系统体制的选择是一项很复杂的很重要的工作。排水体制的选择应该根据城镇及工业企业的
2、规划，环境保护的要求，污水利用的状况，原有排水设施、水质、水量、地形、气候和水体等条件，从全局出发，在满足环境保护的前提之下，通过技术经济比较，综合考虑确定。 LOGO 城镇排水体制确定城镇排水体制确定 合流制 排水系统的体制 分流制 城镇排水体制确定城镇排水体制确定 合流制 分流制 直流分散式 截留式 完全分流式 不完全分流式 环保角度 排污口多，水未处理，不满足环保要求 晴天污水可以全部处理，雨天存在溢流 污水全部处理，初降雨水未处理，但可以采取收集措施 污水全部处理，初降雨水未处理，但不易采取收集措施 工程造价角度 低 管渠系统低，泵站污水厂高，管渠系统高，泵站污水厂低 初期低，长期高，
3、灵活 管理角度 不便，费用低 管渠管理简便，费用低，污水厂泵站管理不便 容易 容易 合流制和分流制的比较 LOGO 污水处理工艺选择污水处理工艺选择 污水处理厂进出水水质及去除率污水处理厂进出水水质及去除率 指 标 pH CODcr BOD5 SS 氨氮 TN TP 进厂水质 6.0-9.0 500 150 300 20 30 2 排放标准 6.0-9.0 50 10 10 5（8）15 0.5 去除率（%）/90.0 93.3 96.7 75.0 50.0 75.0 污水处理工艺选择污水处理工艺选择 污泥回流 混合液回流 SBR 池 1 缺 好 进水 氧 氧 池 池 SBR 池 2 出水 剩
4、余污泥 LOGO 污水处理工艺选择污水处理工艺选择 污水进入改进型SBR反应池的缺氧池，并与好氧池的回流混合液混合，由好氧池至缺氧池的回流系统提供硝态氮，进行反硝化反应。缺氧池出水进入好氧池经曝气进行硝化反应并去除有机物后再进入SBR池1或SBR池2。如果SBR池1作为沉淀池出水，则SBR池2处于曝气好氧状态，SBR池的污泥通过污泥泵回流到缺氧池，污泥回流用于强化整个系统的反硝化效率及污泥浓度的平衡，根据要求的反硝化效率高低，可通过变速调节回流泵来改变系统的回流量。剩余污泥从SBR池排出。 LOGO 致谢致谢 本次设计能顺利的完成，首先离不开老师耐心指导，正是老师的指导，使我学到了更多的知识，了解了更多给排水工程设计中应该注意、应该避免的问题，使我对专业知识的认识更加深入、更加透彻；也正是老师的帮助，才使我不断的优化设计工艺、简化流程，使设计做的更加完美。同时也感谢同学们的热情帮助，使我在设计中少走了许多弯路。由于经验有限，加之时间仓促，疏漏错误之处在所难免，恳请各位老师批评指正。
