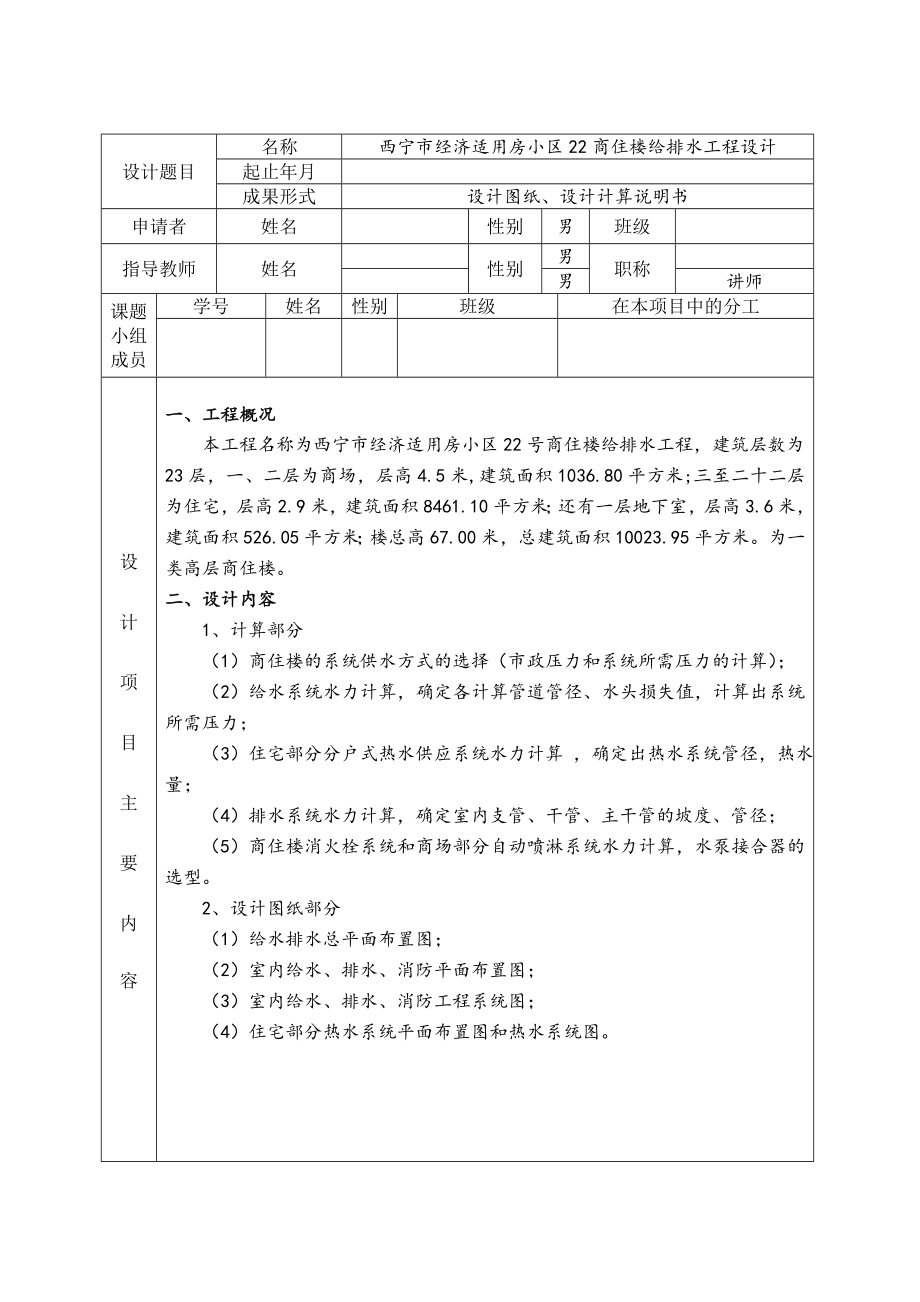

1、设计题目名称西宁市经济适用房小区22商住楼给排水工程设计起止年月成果形式设计图纸、设计计算说明书申请者姓名性别男班级指导教师姓名性别男职称男讲师课题小组成员学号姓名性别班级在本项目中的分工设计项目主要内容一、工程概况本工程名称为西宁市经济适用房小区22号商住楼给排水工程，建筑层数为23层，一、二层为商场，层高4.5米,建筑面积1036.80平方米;三至二十二层为住宅，层高2.9米，建筑面积8461.10平方米；还有一层地下室，层高3.6米，建筑面积526.05平方米；楼总高67.00米，总建筑面积10023.95平方米。为一类高层商住楼。二、设计内容 1、计算部分 （1）商住楼的系统供水方式的

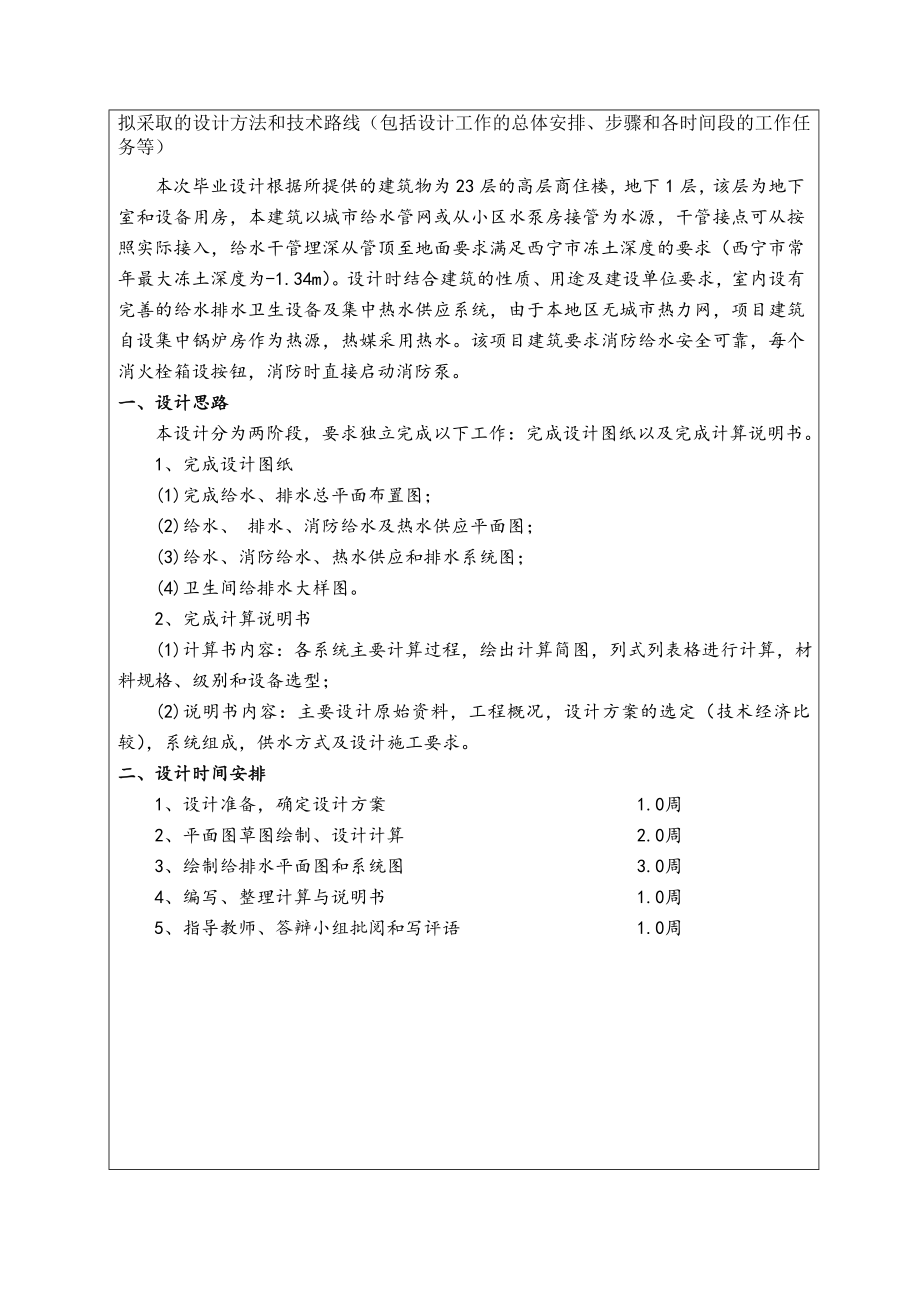

2、选择（市政压力和系统所需压力的计算）； （2）给水系统水力计算，确定各计算管道管径、水头损失值，计算出系统所需压力； （3）住宅部分分户式热水供应系统水力计算 ，确定出热水系统管径，热水量； （4）排水系统水力计算，确定室内支管、干管、主干管的坡度、管径； （5）商住楼消火栓系统和商场部分自动喷淋系统水力计算，水泵接合器的选型。 2、设计图纸部分 （1）给水排水总平面布置图； （2）室内给水、排水、消防平面布置图； （3）室内给水、排水、消防工程系统图； （4）住宅部分热水系统平面布置图和热水系统图。拟采取的设计方法和技术路线（包括设计工作的总体安排、步骤和各时间段的工作任务等）本次毕业设计根
3、据所提供的建筑物为23层的高层商住楼，地下1层，该层为地下室和设备用房，本建筑以城市给水管网或从小区水泵房接管为水源，干管接点可从按照实际接入，给水干管埋深从管顶至地面要求满足西宁市冻土深度的要求（西宁市常年最大冻土深度为-1.34m）。设计时结合建筑的性质、用途及建设单位要求，室内设有完善的给水排水卫生设备及集中热水供应系统，由于本地区无城市热力网，项目建筑自设集中锅炉房作为热源，热媒采用热水。该项目建筑要求消防给水安全可靠，每个消火栓箱设按钮，消防时直接启动消防泵。一、 设计思路 本设计分为两阶段，要求独立完成以下工作：完成设计图纸以及完成计算说明书。 1、完成设计图纸 (1)完成给水、排

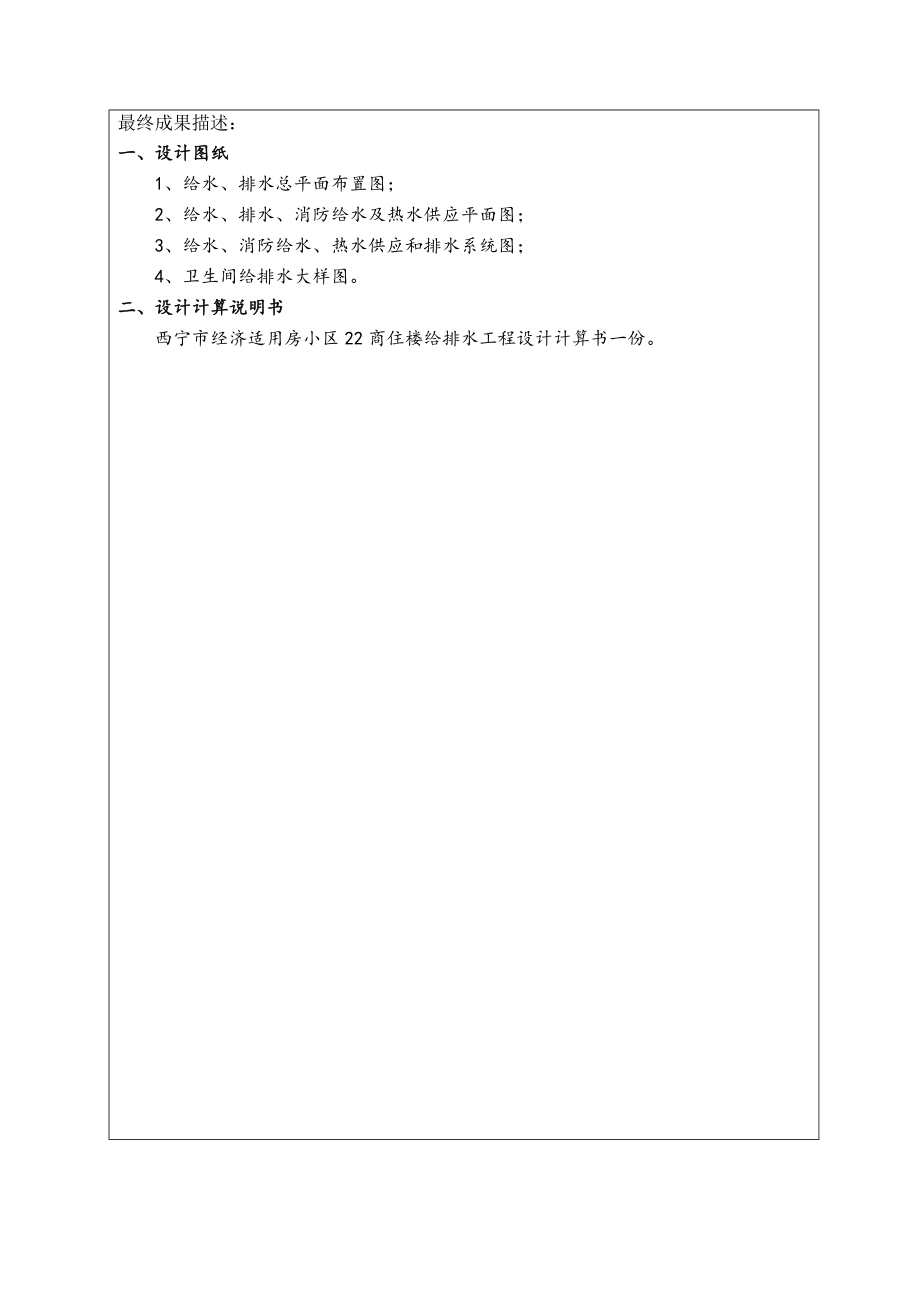

4、水总平面布置图； (2)给水、 排水、消防给水及热水供应平面图； (3)给水、消防给水、热水供应和排水系统图； (4)卫生间给排水大样图。 2、完成计算说明书 (1)计算书内容：各系统主要计算过程，绘出计算简图，列式列表格进行计算，材料规格、级别和设备选型； (2)说明书内容：主要设计原始资料，工程概况，设计方案的选定（技术经济比较），系统组成，供水方式及设计施工要求。二、设计时间安排 1、设计准备，确定设计方案 1.0周 2、平面图草图绘制、设计计算 2.0周 3、绘制给排水平面图和系统图 3.0周 4、编写、整理计算与说明书 1.0周 5、指导教师、答辩小组批阅和写评语 1.0周最终成果描
5、述：一、设计图纸 1、给水、排水总平面布置图；2、给水、排水、消防给水及热水供应平面图；3、给水、消防给水、热水供应和排水系统图；4、卫生间给排水大样图。二、设计计算说明书西宁市经济适用房小区22商住楼给排水工程设计计算书一份。本设计项目的背景、意义和应用前景，国内外设计概况，发展趋势，立论依据，本项目的特色或创新之处，设计方案的可行性分析和已具备的设计条件以及主要的参考文献、软件等：一、选题背景及意义本人通过大学三年多的学习，特别是对专业课的学习，对建筑的给水排水工程有了较为深刻的认识。建筑给水排水工程毕业设计对我们来说是极为重要的实践性环节之一，是检验我们掌握所学专业知识程度的重要手段。通
6、过建筑给水排水工程毕业设计，能使我们系统掌握建筑给水排水工程设计原则、程序、设计步骤和方法，更进一步学习标准图集的参考与选用，以及对设计说明书和图纸的要求，使我们在工程设计方面得到一次全面锻炼。检验我们综合处理室内给水管道，排水管道和热水管道与房屋建筑结构关系的能力，提高设计、计算绘图能力。近年来，随着我国经济实力的增强，生活水平的提高，人们对生活质量，特别是生活空间居住环境的要求也在日益提高。节水节能已经提上日程。这就要求我们建筑给水排水专业人员更加努力。在做好合理设计的同时，更应开放思维，提高节水节能意识，为创和谐社会贡献一份力量。本次毕业设计为西宁市经济适用房小区22商住楼的给水、排水、
7、热水、消防系统的设计与计算。二、国内外设计概况，发展趋势，立论依据 1、高层建筑给排水设计概况 （1）给水 我国某些城市的供水能力不足,城镇水厂发展速度滞后于住宅和公共建筑发展速度;城市给水管道老化、承压能力下降,供水水压不能满足多层建筑上层部分的水压要求,使我国两次加压设备广泛应用 ,增压设施成为建筑给水中比重最大、发展最快的一种装置 。 硬聚氯乙烯管是 目前国内在大力发展和应用 的新型化学建材 ,具有质量小、耐压强度好、输送流体阻力小 ,耐腐蚀性能强、安装方便、省钢材、节能等优点,作为建筑给水管道,可缓解我国钢材紧缺、能源不足的问题,经济效益十分显著。 （2）排水 地漏是设置位置最低、排水
8、条件最差的排水设施。处理不当时,常有地漏水封破坏、排水通道堵塞、地漏顶标高高于地面无法排除地面积水、排水返滋倒灌等弊病。现在，这些弊病已获解决,形成系列产品。排水塑料管具有生产能耗低、耐腐蚀性能好、质量小、安装施工方便、摩阻小、使用寿命长等优点 ,是我国近些年来发展最快的管材。 （3）热水 热水管材在热水供应系统中是仅次于加热设备的重要组成部分。在热水管材方面 ,铜管的应用范围进一步扩大,并形成我国独特的。 （4）消防 高层建筑的消防系统包括消防给水系统、卤代烷灭火系统、二氧化碳灭火系统、蒸汽灭火系统以及氮气灭火系统。根据不同的火情来选择合适的灭火方式。现阶段高层建筑给排水存在着用水浪费问题，
9、因此节水型卫生器具在满足使用要求和保证系统运行正常的前提下 ,是开发的重点。 防止饮用水污染还应注意饮用水在水箱、水池存和调节过程中的二次污染。应进一步研制开发效、节能,便于使用和管理的二次消毒装置。 排水塑料管的防火技术应得到更 进一步的重视,开发塑料管防火装置对推荐塑料管有积极作用。楼板阻火圈、管道阻火塞,都是行之有效的装置。特殊单立管排水系统不仅应有铸铁特制配件,也应有塑料配件的开发。 通过高层建筑给排水与普通建筑的比较，了解了两者之间的区别，并且对其提出了相应的技术措施。同时对高层建筑给排水的发展现状和趋势进行了分析。 随着基础科学的发展，高层建筑给排水的发展趋势也将更加迅速地向人性化
10、、智能化、环保化的方向发展。高层建筑将在给水、排水、消防以及热水方面有着更好的发展 2、高层建筑给排水设计的未来发展趋势现阶段高层建筑给排水存在着用水浪费问题，因此节水型卫生器具在满足使用要求和保证系统运行正常的前提下 ,是开发的重点。防止饮用水污染还应注意饮用水在水箱、水池存和调节过程中的二次污染。应进一步研制开发效、节能,便于使用和管理的二次消毒装置。排水塑料管的防火技术应得到更进一步的重视,开发塑料管防火装置对推荐塑料管有积极作用。楼板阻火圈、管道阻火塞,都是行之有效的装置。特殊单立管排水系统不仅应有铸铁特制配件,也应有塑料配件的开发。 通过高层建筑给排水与普通建筑的比较，了解了两者之间
11、的区别，并且对其提出了相应的技术措施。同时对高层建筑给排水的发展现状和趋势进行了分析。随着基础科学的发展，高层建筑给排水的发展趋势也将更加迅速地向人性化、智能化、环保化的方向发展。高层建筑将在给水、排水、消防以及热水方面有着更好的发展。 三、本次设计的主要目的 1、能熟练运用计算机绘制给排水施工图。 2、熟悉建筑给水排水设计规范、给水排水设计手册、标准图集。 3、工程图设计程序及要求。 4、按已知条件和设计要求考虑和解决一般高层建筑内给水排水，及消防工程的原则问题和某些具体问题。 5、本设计进一步巩固基本知识，并学会运用基本知识，结合设计规范，理论联系实际，设计出满足使用功能，技术先进且经济合
12、理的给水排水工程项目。四、参考文献 1王增长.建筑给水排水工程M.北京：中国建筑工业出版社，2005 2建筑给水排水设计规范（GB50015-2003）M.中国计划出版社,2012 3建筑给水排水设计手册M.北京：中国建筑工业出版社，2008 4建筑设计防火规范（GB50016-2006）M.中国计划出版社,2012 5给排水制图标准M.北京：中国建筑工业出版社,2001 6高层民用建筑设计防火规范（GB50045-95）M.中国计划出版社,2005 7水喷雾灭火系统设计规范（GB50219-95）M.中国计划出版社,2005 8自动喷水灭火系统设计规范（GB50084-2001）M.中国计划出版社,2001 9建筑灭火器配置设计规范（GB50140-2005)M.中国计划出版社,2005指导教师意见（对本设计项目的意义、方案、取得预期成果的可能性等签署具体意见）： 指导教师（签字）： 年 月 日院（部）毕业设计指导小组意见： 负责人（盖章）： 年 月 日
