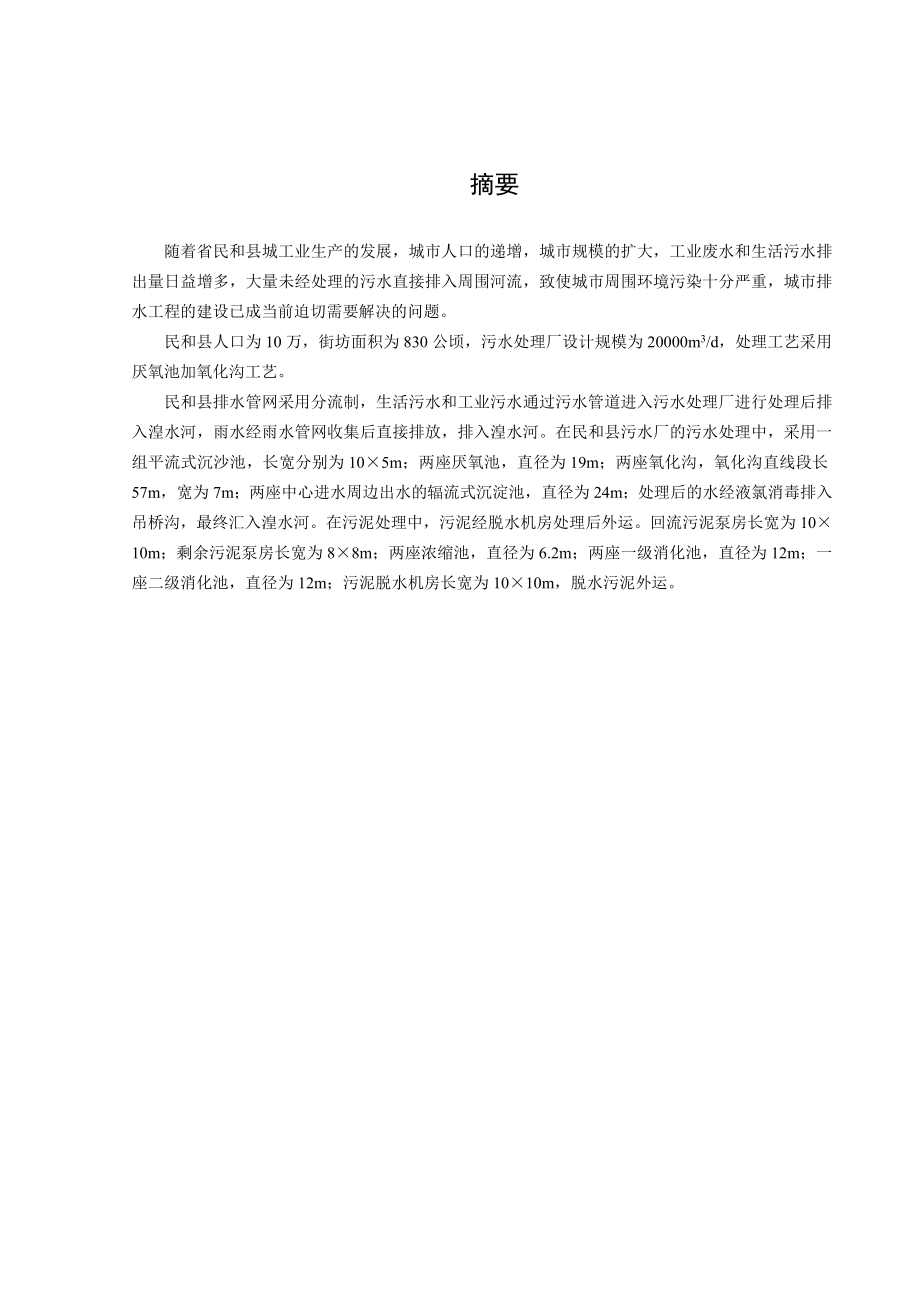

1、 摘要随着省民和县城工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，城市排水工程的建设已成当前迫切需要解决的问题。民和县人口为10万，街坊面积为830公顷，污水处理厂设计规模为20000m3/d，处理工艺采用厌氧池加氧化沟工艺。民和县排水管网采用分流制，生活污水和工业污水通过污水管道进入污水处理厂进行处理后排入湟水河，雨水经雨水管网收集后直接排放，排入湟水河。在民和县污水厂的污水处理中，采用一组平流式沉沙池，长宽分别为105m；两座厌氧池，直径为19m；两座氧化沟，氧化沟直线段长57m，宽为7m

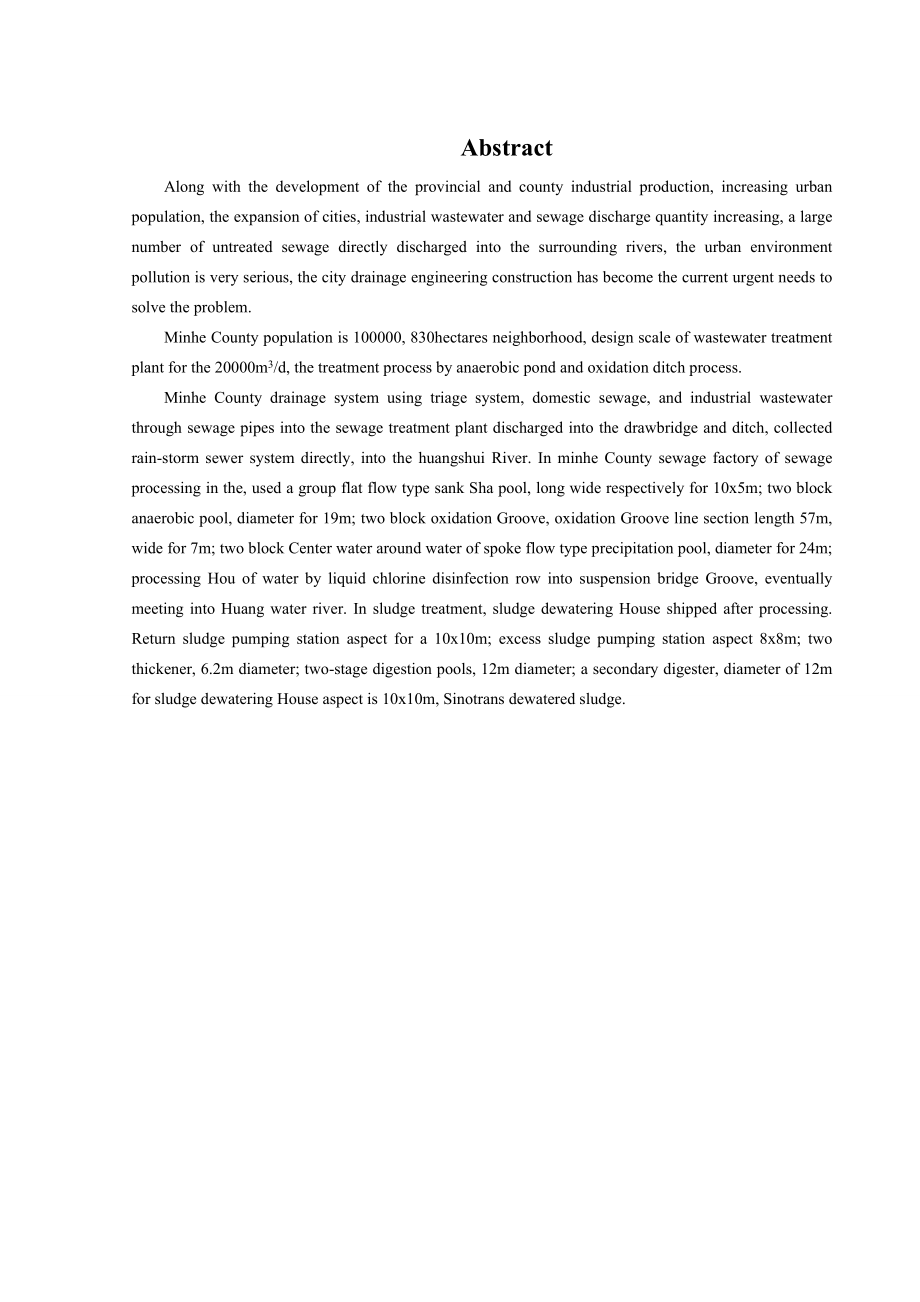

2、；两座中心进水周边出水的辐流式沉淀池，直径为24m；处理后的水经液氯消毒排入吊桥沟，最终汇入湟水河。在污泥处理中，污泥经脱水机房处理后外运。回流污泥泵房长宽为1010m；剩余污泥泵房长宽为88m；两座浓缩池，直径为6.2m；两座一级消化池，直径为12m；一座二级消化池，直径为12m；污泥脱水机房长宽为1010m，脱水污泥外运。AbstractAlong with the development of the provincial and county industrial production, increasing urban population, the expansion of cit
3、ies, industrial wastewater and sewage discharge quantity increasing, a large number of untreated sewage directly discharged into the surrounding rivers, the urban environment pollution is very serious, the city drainage engineering construction has become the current urgent needs to solve the proble
4、m.Minhe County population is 100000, 830hectares neighborhood, design scale of wastewater treatment plant for the 20000m3/d, the treatment process by anaerobic pond and oxidation ditch process.Minhe County drainage system using triage system, domestic sewage, and industrial wastewater through sewage
5、 pipes into the sewage treatment plant discharged into the drawbridge and ditch, collected rain-storm sewer system directly, into the huangshui River. In minhe County sewage factory of sewage processing in the, used a group flat flow type sank Sha pool, long wide respectively for 10x5m; two block an
6、aerobic pool, diameter for 19m; two block oxidation Groove, oxidation Groove line section length 57m, wide for 7m; two block Center water around water of spoke flow type precipitation pool, diameter for 24m; processing Hou of water by liquid chlorine disinfection row into suspension bridge Groove, e
7、ventually meeting into Huang water river. In sludge treatment, sludge dewatering House shipped after processing. Return sludge pumping station aspect for a 10x10m; excess sludge pumping station aspect 8x8m; two thickener, 6.2m diameter; two-stage digestion pools, 12m diameter; a secondary digester,

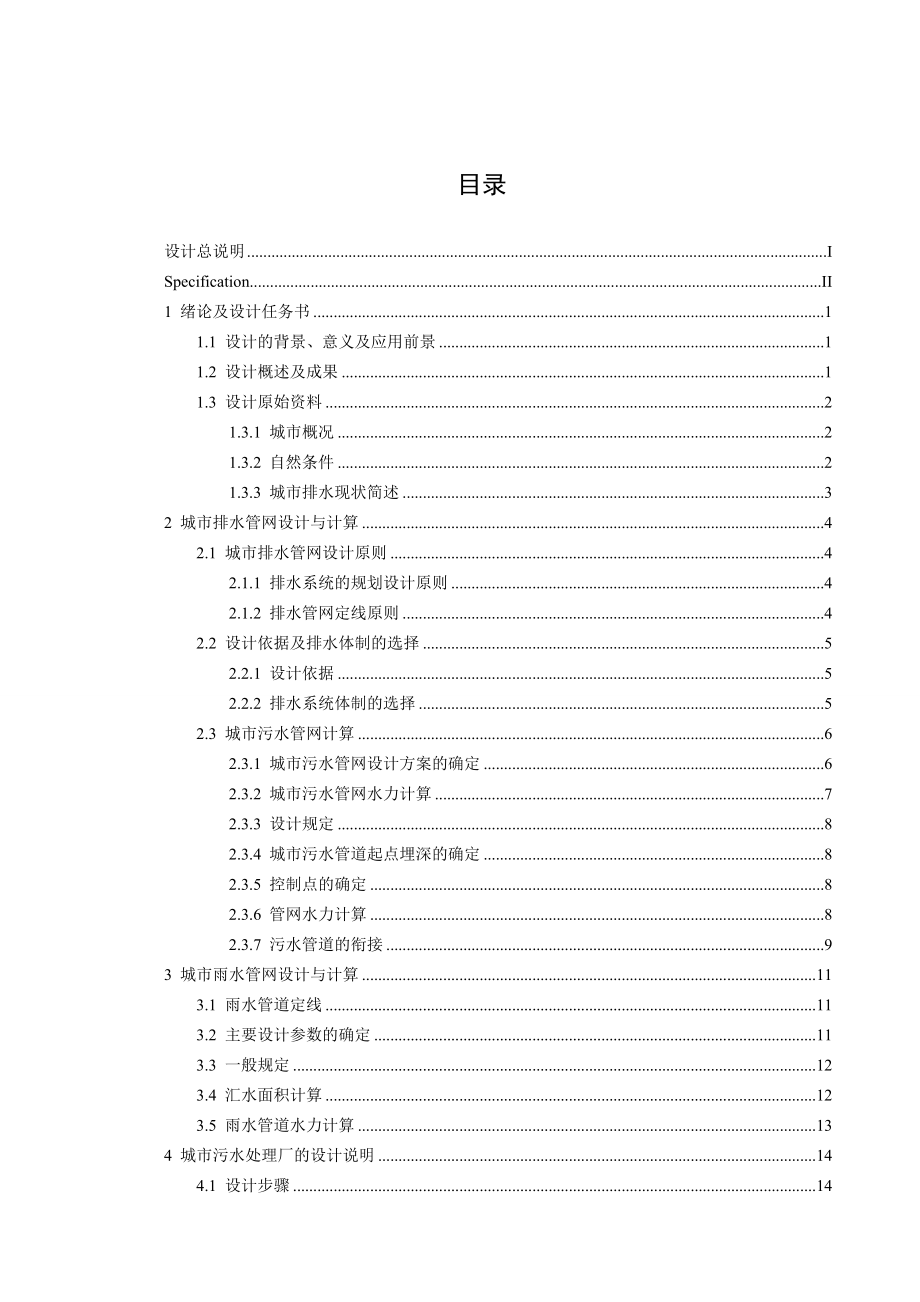

8、diameter of 12m for sludge dewatering House aspect is 10x10m, Sinotrans dewatered sludge.目录设计总说明ISpecificationII1 绪论及设计任务书11.1 设计的背景、意义及应用前景11.2 设计概述及成果11.3 设计原始资料21.3.1 城市概况21.3.2 自然条件21.3.3 城市排水现状简述32 城市排水管网设计与计算42.1 城市排水管网设计原则42.1.1 排水系统的规划设计原则42.1.2 排水管网定线原则42.2 设计依据及排水体制的选择52.2.1 设计依据52.2.2 排水系
9、统体制的选择52.3 城市污水管网计算62.3.1 城市污水管网设计方案的确定62.3.2 城市污水管网水力计算72.3.3 设计规定82.3.4 城市污水管道起点埋深的确定82.3.5 控制点的确定82.3.6 管网水力计算82.3.7 污水管道的衔接93 城市雨水管网设计与计算113.1 雨水管道定线113.2 主要设计参数的确定113.3 一般规定123.4 汇水面积计算123.5 雨水管道水力计算134 城市污水处理厂的设计说明144.1 设计步骤144.2 城市污水处理厂的设计及场址选择144.2.1 设计原则144.2.2 方案的选择原则144.2.3 方案的选择145 污水处理构
10、筑物设计计算195.1 中格栅195.2 污水泵房205.3 平流式沉沙池215.4 厌氧池235.5 卡罗塞尔氧化沟255.5.1 设计参数255.5.2设计计算265.6 二沉池295.6.1 设计参数295.6.2 设计计算305.7 接触消毒池与加氯间315.7.1 设计参数315.7.2 设计计算315.8 巴氏计量槽335.8.1 特点335.8.2 设计计算336 污泥处理构筑物设计计算356.1 回流污泥泵房356.1.1 设计说明356.1.2 回流污泥泵设计选型356.2 剩余污泥泵房356.2.1 设计说明356.2.2 设计选型356.3 污泥浓缩池366.3.1 设计
11、参数366.3.2 设计计算366.4 贮泥池及污泥泵386.4.1 设计参数386.4.2 设计计算386.5 消化池386.5.1 消化池396.5.2 二级消化池406.5.3 污泥脱水设计计算467 构筑物的工艺设计说明487.1 污水处理构筑物487.1.1 中格栅487.1.2 污水泵房与集水池487.1.3 平流式沉沙池497.1.4 厌氧池497.1.5 卡罗塞尔氧化沟497.1.6 二沉池497.1.7 消毒接触池与加氯间507.1.8 巴氏计量槽507.2 污泥处理构筑物507.2.1 回流污泥泵房507.2.2 剩余污泥泵房507.2.3 污泥浓缩池507.2.4 贮泥池
12、517.2.5 消化池517.2.6 脱水机房517.3 辅助建筑物518 污水处理厂的布置528.1 污水厂的平面布置528.1.1 各处理单元构筑物的平面布置528.1.2 管道及渠道的平面布置528.1.3 附属建筑物528.2 污水厂的高程布置528.2.1 污水的高程布置528.2.2 污泥的高程布置548.3 构筑物高程的确定548.4 管材、接口、基础形式及构筑物的确定558.4.1 管材的选择与确定558.4.2 接口的选择558.4.3 基础的选择558.4.4 构筑物的选择55总结57参考文献59致谢61附录631 绪论及设计任务书1 绪论及设计任务书1.1 设计的背景、意
13、义及应用前景目前我国城市污水处理率低,环境污染压力大,但现行的处理技术多数面临高额资金投入的难题,当前迫切需要低能耗、生态型的污水处理技术。并且随着人民生活水平的提高和城市化的日益加快，我国城市污水排放量持续增长。我国水污染的治理重点已经开始从工业点源为主的控制治理，逐步转变为以城市生活污水为主的控制治理，如何有效地解决生活污水的污染问题，降低对环境的污染，已经成为当今社会关注的热点。通过毕业设计，达到对学习成果的综合性总结和检阅，也是以后从事相关工作的最初尝试，并且能在老师的指导下，在设计过程中不断完善自己专业知识。它是检验大家掌握知识的程度、分析问题、解决问题基本能力的一份综合性答卷。此次
14、设计是青海省民和县排水工程设计，其内容包括城区排水管网的布置和设计以及城区的污水处理设计。随着城市工业生产的发展，城市人口的递增，城市规模的扩大，工业废水和生活污水排出量日益增多，大量未经处理的污水直接排入周围河流，致使城市周围环境污染十分严重，不但直接污染了市区的地下饮用水，而且对河流下游地区的农业生产和人民生活造成了危害，人类和生物赖以生存的生态环境受到了日益严重的威胁。同时，水生态系统体现了人与水的和谐共存与协调发展，是城市生态系统的主要组成部分和关键因素，与一个城市的可持续发展密切相关。因而，城市污水治理已成当前迫切需要解决的问题。理论用于实践，将自己在课堂上所学的知识，尤其是专业课知
15、识用于本次毕业设计之中，以提高自己的工程设计能力，为自己将来走上工作岗位进行工程设计打下坚硬的基础。通过毕业设计，能够熟悉并掌握排水工程的设计内容、设计原理、方法和步骤，能根据设计原始设计资料正确地选定设计方案，掌握污水厂设计的基本流程及各构筑物的设计方法，熟悉设计计算书和设计说明书的编写内容和编制方法，并绘制工程图纸。1.2 设计概述及成果民和县污水以有机污染物为主，针对以上特点，以及出水要求，现有城镇污水处理技术的特点，以采用生化处理最为经济。根据处理规模（20000m3/d），进出水质（一般的生活污水），出水质要求国家污水综合排放标准GB18918-2002一级B标准，污水处理厂既要求有效地去除，又要求对污水中的氮、磷进行适当处理，以及该工程的造价与运行费用，当地的自然条件（包括地形、气候、水资源），污水水量及其变化动态，运行
