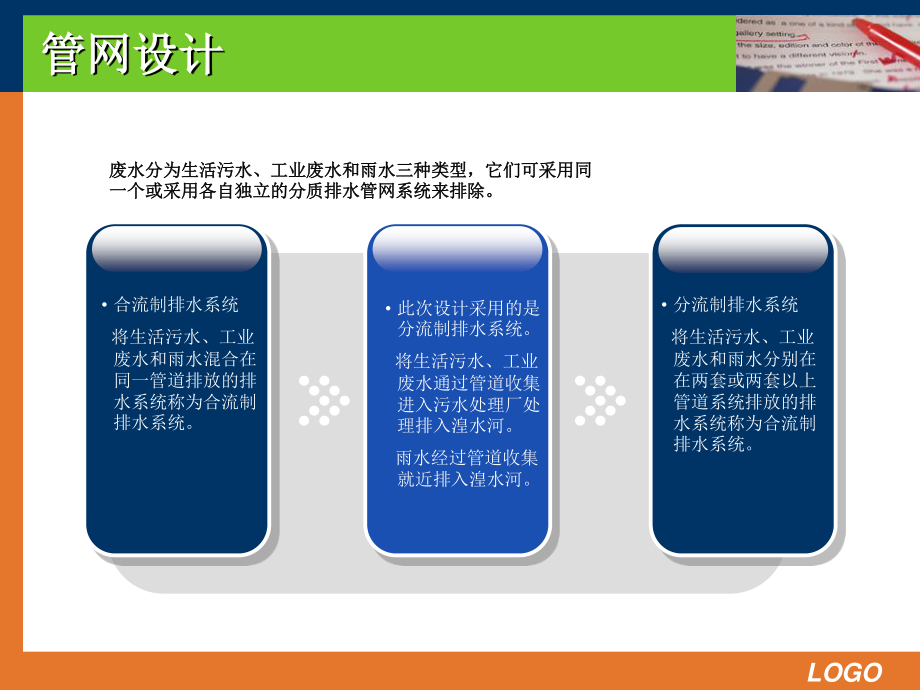

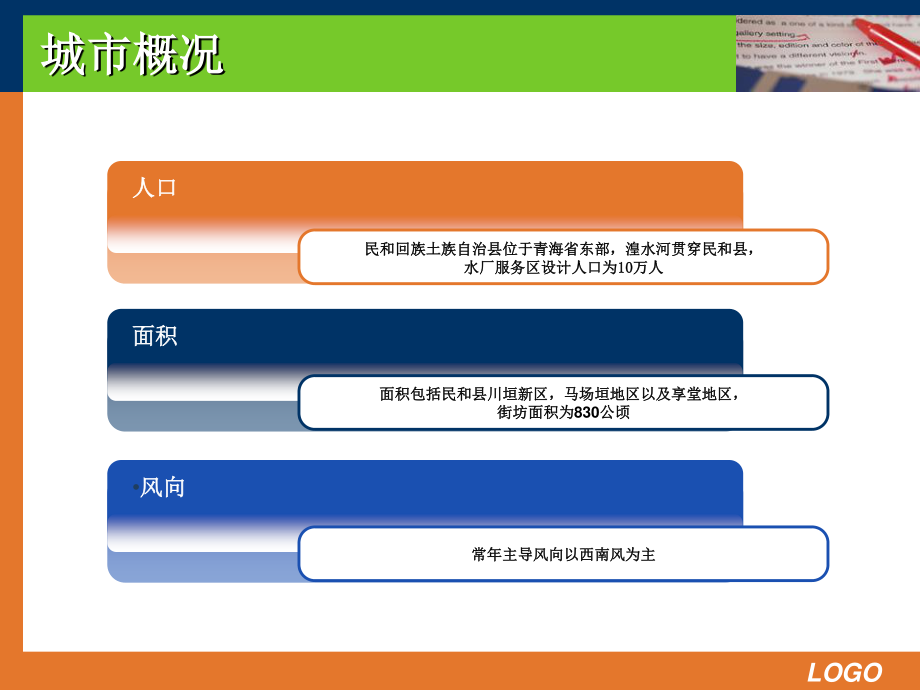

1、民和县排水工程设计 指导教师：设计者：LOGO 城市概况城市概况 人口人口 面积面积 风向风向 民和回族土族自治县位于青海省东部，湟水河贯穿民和县，民和回族土族自治县位于青海省东部，湟水河贯穿民和县，水厂服务区设计人口为水厂服务区设计人口为1010万人万人 面积包括民和县川垣新区，马场垣地区以及享堂地区，面积包括民和县川垣新区，马场垣地区以及享堂地区，街坊面积为街坊面积为830公顷公顷 常年主导风向以西南风为主常年主导风向以西南风为主 LOGO 管网设计管网设计 合流制排水系统 将生活污水、工业废水和雨水混合在同一管道排放的排水系统称为合流制排水系统。分流制排水系统 将生活污水、工业废水和雨水
2、分别在在两套或两套以上管道系统排放的排水系统称为合流制排水系统。废水分为生活污水、工业废水和雨水三种类型，它们可采用同废水分为生活污水、工业废水和雨水三种类型，它们可采用同一个或采用各自独立的分质排水管网系统来排除。一个或采用各自独立的分质排水管网系统来排除。此次设计采用的是分流制排水系统。将生活污水、工业废水通过管道收集进入污水处理厂处理排入湟水河。雨水经过管道收集就近排入湟水河。LOGO 污水处理厂污水处理厂 风向风向：民和县常年主导风向为西 南风，所以污水厂选址得 主导风向选在下风向，避 免污水厂的异味影响居民 的正常生活。方便：方便：交通方便，靠近收纳水体，处理后的水可就近排放，污泥可
3、方便外用处理。地形：地形：要充分利用地形，选择有适当坡度的 地区，满足污水污 泥处理构筑物高程 的的需要，减少工 程土方量。LOGO 污水厂选址污水厂选址 果园河道湿地农田农田农田农田农田农田农田农田农田农田河道河道河道果园果园果园2000农田工厂工厂工厂工厂工厂绿地123456789111012141315171816194567891O1112131416171815192021222327242526282930313233212223343524251800湟水河D=300L=908i=2.1D=400L=394i=1.5D=500L=1007i=1.3D=600L=850i=1.2D
4、=700L=1464i=1.1D=450L=1162i=1.0D=350L=933i=1.6D=600L=350i=0.9污水厂选在民和县东部，靠近湟水河，不会对县城的水源及景观造成影响，且处于常年主导风向的污水厂选在民和县东部，靠近湟水河，不会对县城的水源及景观造成影响，且处于常年主导风向的下风向，不会对城市产生空气污染及居民生活造成影响，交通方便。下风向，不会对城市产生空气污染及居民生活造成影响，交通方便。LOGO 厌氧池厌氧池+卡罗塞尔氧化沟卡罗塞尔氧化沟 对水量水温的变化有较强的适应性，处理水量较大；污泥龄较长，一般长达1530天，微生物存活时间较长；污泥产量低，且多已达到稳定；自动化
5、程度较高，使于管理；脱氮效果还可以进一步提高。二级处理二级处理 3-生物处理-二沉池-预处理预处理1 废水-格栅-沉砂池-一级处理一级处理2-初沉池-三级处理三级处理 4-物化处理或生物处理-消毒-排放或利用 污水处理工艺流程污水处理工艺流程 LOGO 卡罗塞尔氧化沟卡罗塞尔氧化沟 污水在水力停留时间内污水在水力停留时间内做多次循环做多次循环 由于曝气器的作用，氧由于曝气器的作用，氧化沟还可进行硝化与反化沟还可进行硝化与反硝化，去的脱氮的效果硝化，去的脱氮的效果 工艺简单，构筑物少，工艺简单，构筑物少，运行管理方便运行管理方便 对水温、水质、水量的对水温、水质、水量的变动有较强的适应性变动有较
6、强的适应性 LOGO 出水管至二沉池DN400LOGO 氧化沟曝气装置 曝气装置是氧化沟曝气装置是氧化沟中最重要的机械设中最重要的机械设备，它对处理效率备，它对处理效率，能耗及运行稳定，能耗及运行稳定性有很大的影响。性有很大的影响。推动水流以一定的流速沿池长循环流动推动水流以一定的流速沿池长循环流动 保证活性污泥呈悬浮状态，使污水、空气、污泥三者充分混合与接触 供氧供氧 LOGO 污泥处理污泥处理 这种处置方法简单、易行、成本低，污泥又不需要高度脱水，适应性强 以焚烧为核心的污泥处理方法是最彻底的污泥处理方法之一，它能使有机物全部碳化，杀死病原体，可最大限度地减少污泥体积；但是其缺点在于处理设
7、施投资大，处理费用高，设备维护成本高，而且产生强致癌物质 污泥干燥则由于提高水分蒸发强度的要求，使用人工热源，其操作温度通常大于100，干燥对污泥的处理效应，不仅是深度脱水，还具有热处理的效应；加之，污泥干燥处理的产物，其含水率可控制在20%以下,即达到抑制污泥中的微生物活动的水平 焚烧焚烧 污泥干燥污泥干燥 卫生填埋卫生填埋 LOGO 设计成果设计成果 设计成果包括设计说明书计算书及相关图纸，图纸设计成果包括设计说明书计算书及相关图纸，图纸 包括管网布置图、污水厂平面图、构筑物详图及高程包括管网布置图、污水厂平面图、构筑物详图及高程 图合计图合计13张。张。LOGO 致谢致谢 此次的设计过程中，难免经常会遇到一此次的设计过程中，难免经常会遇到一些困难，但老师和同学无私的指导我和帮助些困难，但老师和同学无私的指导我和帮助我，使我顺利攻克难题，完成最终的毕业设我，使我顺利攻克难题，完成最终的毕业设计，尤其是感谢我的指导老师景老师，感谢计，尤其是感谢我的指导老师景老师，感谢您的指导和帮助，谢谢您。谢谢大家！您的指导和帮助，谢谢您。谢谢大家！LOGO
