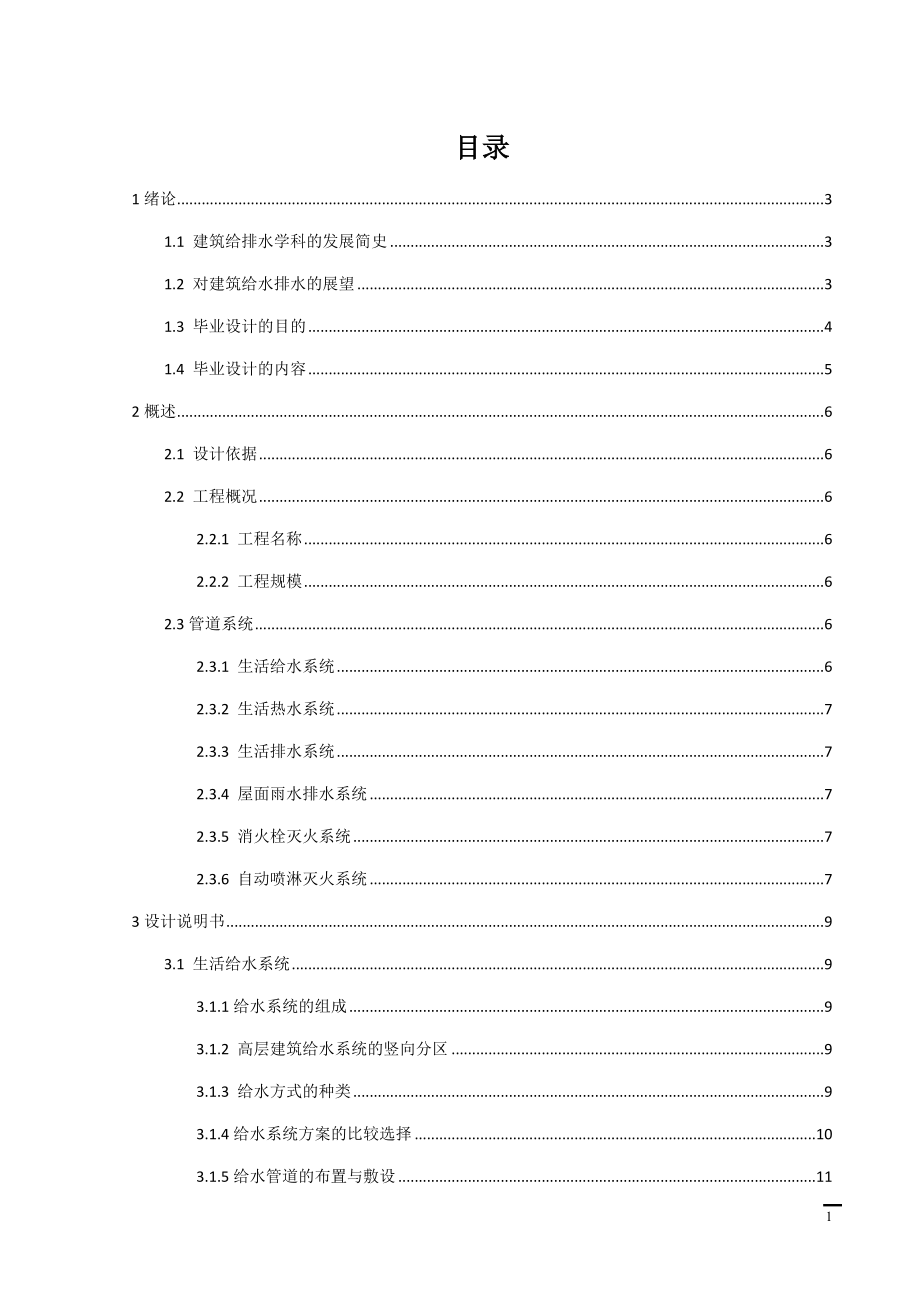

1、目录1绪论31.1 建筑给排水学科的发展简史31.2 对建筑给水排水的展望31.3 毕业设计的目的41.4 毕业设计的内容52概述62.1 设计依据62.2 工程概况62.2.1 工程名称62.2.2 工程规模62.3管道系统62.3.1 生活给水系统62.3.2 生活热水系统72.3.3 生活排水系统72.3.4 屋面雨水排水系统72.3.5 消火栓灭火系统72.3.6 自动喷淋灭火系统73设计说明书93.1 生活给水系统93.1.1给水系统的组成93.1.2 高层建筑给水系统的竖向分区93.1.3 给水方式的种类93.1.4给水系统方案的比较选择103.1.5给水管道的布置与敷设113.1

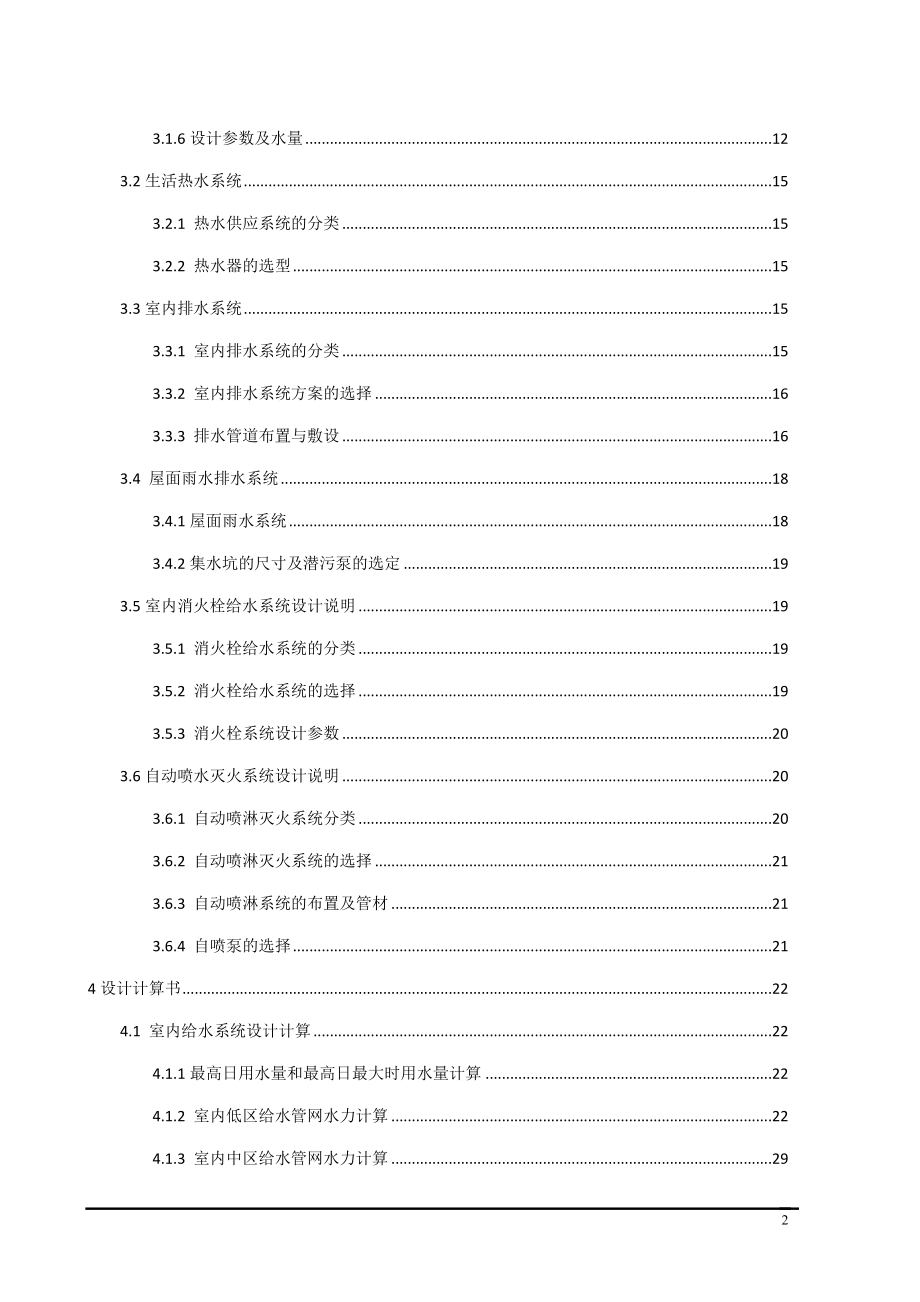

2、.6设计参数及水量123.2生活热水系统153.2.1 热水供应系统的分类153.2.2 热水器的选型153.3室内排水系统153.3.1 室内排水系统的分类153.3.2 室内排水系统方案的选择163.3.3 排水管道布置与敷设163.4 屋面雨水排水系统183.4.1屋面雨水系统183.4.2集水坑的尺寸及潜污泵的选定193.5室内消火栓给水系统设计说明193.5.1 消火栓给水系统的分类193.5.2 消火栓给水系统的选择193.5.3 消火栓系统设计参数203.6自动喷水灭火系统设计说明203.6.1 自动喷淋灭火系统分类203.6.2 自动喷淋灭火系统的选择213.6.3 自动喷淋系

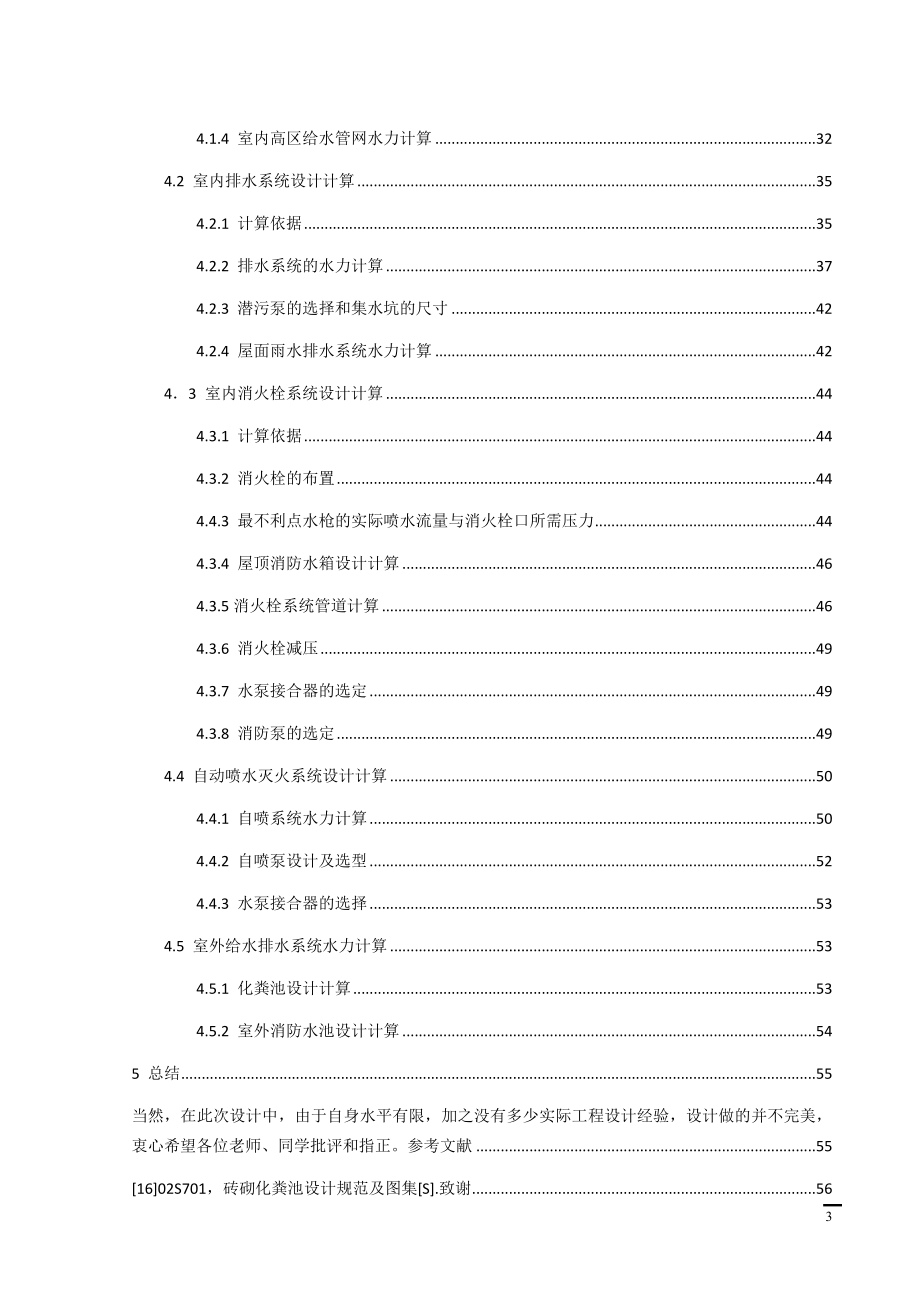

3、统的布置及管材213.6.4 自喷泵的选择214设计计算书224.1 室内给水系统设计计算224.1.1最高日用水量和最高日最大时用水量计算224.1.2 室内低区给水管网水力计算224.1.3 室内中区给水管网水力计算294.1.4 室内高区给水管网水力计算324.2 室内排水系统设计计算354.2.1 计算依据354.2.2 排水系统的水力计算374.2.3 潜污泵的选择和集水坑的尺寸424.2.4 屋面雨水排水系统水力计算4243 室内消火栓系统设计计算444.3.1 计算依据444.3.2 消火栓的布置444.4.3 最不利点水枪的实际喷水流量与消火栓口所需压力444.3.4 屋顶消防
4、水箱设计计算464.3.5消火栓系统管道计算464.3.6 消火栓减压494.3.7 水泵接合器的选定494.3.8 消防泵的选定494.4 自动喷水灭火系统设计计算504.4.1 自喷系统水力计算504.4.2 自喷泵设计及选型524.4.3 水泵接合器的选择534.5 室外给水排水系统水力计算534.5.1 化粪池设计计算534.5.2 室外消防水池设计计算545 总结55当然，在此次设计中，由于自身水平有限，加之没有多少实际工程设计经验，设计做的并不完美，衷心希望各位老师、同学批评和指正。参考文献551602S701，砖砌化粪池设计规范及图集S.致谢56附录5731绪论1.1 建筑给排水
5、学科的发展简史建筑给水排水工程学科与20世纪50年代被引入国内，成为水工业中一门独立学科。50年代我国开始有计划地进行经济建设，为适应当时经济建设的需要，国家建设领导部门组织人力制定了适合当时建设需要的室内给水排水规范。特别是70年代末改革开放后，在科学技术是第一生产力的推动下，根据国内本学科实践经验和吸收国外先进技术内容，又不断组织人力、投入财力更新和提高，编制出建筑给水排水设计规范、建筑给水排水工程和给水排水设计手册等适用于建筑给水排水工程设计、施工通用的工具书。1986年以来，随着建筑业的发展，建筑给排水专业迅速发展，已成为给水排水中不可缺少而又独具特色的组成部分。在发展阶段，专业队伍上
6、已具备积累了一定经验并经过专业培训的设计、施工、安装管理人员；技术上积累了以前的实践经验、借鉴了国外的新技术，专业技术有了明显的突破和发展，其中消防给水系统在建筑给排水中的发展尤为突出；组织上成立了全国建筑给排水工程标准技术委员会和中国土木学会给排水学会建筑给水排水委员会。近年来，学术活动踊跃，并加强了国际间的技术交流。1.2 对建筑给水排水的展望随着我国国民经济的增强，人民生活水平的提高，以及人类环保意识的提高，节能减排对建筑行业的影响，使得人们对给水排水提出了越来越高的要求，从而加快了给水排水的发展速度，特别是改革开放以来的20年间，建筑给水排水面对大好时机，因为小区和高层建筑的不断兴起，
7、使建筑给水排水的各个领域都得到了不断的拓宽和深化。还有近年来乡镇企业的不断发展，农村生活质量的大大改善，使得建筑给水排水的应用越来越广，也对建筑给水排水提出了新的要求，政府大力的推进“节能减排”政策更是对给水排水的一大挑战，使其面临新的突破。本学科是水工业体系中配水终端、排水始端，并紧密联系着现代建筑成就，为创造更加适合于人们进行生活和生产的场所，本学科在21世纪新时代的发展将会是：(1) 按照我国的经济发展状况，采用自动量测技术记录，取得全国各地区各类建筑长年日用冷水量、日用热水量和日排水量瞬时变化曲线资料，随之出现更加符合我国实际情况的全国各地给、排水量定额，产生采用概率法分析获得的建筑给
8、水排水工程设计应用的设计秒流量公式；(2) 会出现以数学中运筹学理论为基础的、符合本学科应用的建筑给水管网配管水力计算的新方法；(3) 出现适用于实际屋面暴雨强度计算公式，并按水气两相流动规律精确计算大面积屋面多斗雨水管系所需的管径；(4) 应用流体力学中紊流利率内发展修正我国目前采用的管道沿程阻力计算式，并按新计算公式指定出新型管材沿程阻力计算用图、表、计算机用软件。(5) 经过实测指定出本学科采用的各种新型管材中各种类附件、给水系统中各种功能配件的局部阻力系数；(6) 水工业中水质处理创新技术所生产的中、小型水处理设备会被纳入本学科；并被应用于农村、建筑小区、高新科技开发区或建筑内部给水二
9、次污染净化、污水处理、中水技术中；(7) 出现创新的给水、排水、热水供应方式以适用各种用途的新型建筑对水质、水量、水压、抗震等功能要求；(8) 设计、生产出具有多种功能并且智能化、适应老年人和残疾人居住建筑中设置的专用给水、排水、热水供应等卫生设施和设备；(9) 出现建筑内饮用水集中制备、分散或分户供应，给水恒压、定量自动控制，智能化计量水费装置的普及应用；(10) 具有耐压、放火、重量轻、价廉、易连接、防冻、防腐、保温性能的新型管材和福建用于建筑给水、排水装配化安装；(11) 新材料预制组合管道应用于厨房、卫生间等整体安装；(12) 随着太阳能集热器的发展，以太阳能加热冷水为热源的集中热水供
10、应系统会在我国日照时间较长的地区得到广泛的使用；(13) 低成本、一体化海水淡化创新技术的发展，会应用于我国沿海广大农村、旅游风景区。1.3 毕业设计的目的毕业设计是给水排水专业的学生在完成本科教学计划中必不可少的环节，本科规定的完成全部课程后必须进行的实践性教育，学生通过毕业设计，综合运用和深化所学的基本理论、基本技能，培养学生独立分析和解决问题的能力，通过毕业设计能使学生具有：（1）调查研究，收集资料及一定的阅读中外文献的能力，掌握查阅规范、标准设计图籍，产品目录的方法，熟悉建筑给水排水设计规范、手册、标准图集；（2）掌握工程图设计程序及要求，提高计算、绘图和编写设计说明的水平，作好一个工
11、程师的基本训练；（3）方案的技术经济环境，社会等诸方面的综合分析，论证能力；（4）熟悉高层建筑室内、外给水、排水、消防及热水系统的详细计算和培养一定的理论分析和设计的能力；（5）掌握并能熟练运用计算机绘制给排水施工图。1.4 毕业设计的内容根据计划任务上的要求，拟在西宁市建一幢二十四层商住楼，楼高70.00m。根据提供的原始资料和建筑给水排水相关的技术规范来进行设计，本着“技术先进、经济合理、安全适用，保质保量”的原则，注重设计的“高效、节能、环抱、智能化的要求来完成建筑室内、室外给水、排水、热水、消防自动喷淋的设计。随着社会经济的发展及人民生活水平的不断提高，对建筑给水排水的水质、水量、水压
12、及其载体功能的需求不断的提高，如节水，提高供水水质，自动化控制，噪音防治，以及污水管道通气方式的不断更新，各构筑物的防腐保温等等，本设计在严格遵循规范要求的基础之上，吸收新的技术，新设备，新观念及新的设计方法，使设计更加贴近实际生活。52概述2概述2.1 设计依据建筑给水排水设计规范 GB50015-2003高层民用建筑设计防火规范 GB50045-95 (2005年版）建筑灭火器配置设计规范 GB50140-2005住宅建筑规范 GB50368-2005住宅设计规范 GB50096-1999.(2003年版）湿陷性黄土地区建筑规范 GB50025-2004建筑给水排水设计规范GB50015-
13、2003自动喷淋灭火系统设计规范GB50084-2001建筑灭火器配置设计规范GB50140-20052.2 工程概况2.2.1 工程名称西宁市金座小区2#商住楼2.2.2 工程规模本设计为高层建筑给水排水工程设计，建筑性质为一类建筑。总建筑高度70.00m，地上24层，地下1层。地下层设水泵房、地下室、值班控制室、低压配电室，层高为3.6m（仅水泵房地坪标高为-0.48m）；地上1、2层为商场，设有公共卫生间层高为4.20m；地上3层至24层为住宅，一梯四户，层高为2.80m。此外，屋面设有屋顶水箱间。室内外高差为0.45m，室内地坪为0.00。2.3管道系统本设计设有生活给水系统、生活热水
14、系统、生活排水系统、屋面雨水排水系统、消火栓给水系统、自动喷淋灭火系统。2.3.1 生活给水系统市政给水管网供水压力为0.3MPa；本设计一层最高日用水量为2.72m3/d，最大时用水量为0.34m3/h，平均时用水量为0.23m3/d；二层最高日用水量为2.72m3/d，最大时用水量为0.34m3/h，平均时用水量为0.23m3/d；住宅部分，三至二十四层最高日用水量为84.00m3/d，最大时用水量为8.20m3/h，平均时用水量为3.50m3/d。本设计给水系统分为三个区。三至六层为低区，由市政给水管网直接供水；八至十五层为中区，由型号为150ZWG3/CR45-3的中区泵加压供水，选用
15、两台加压泵，一用一备；十六至二十四层为高区，由型号为150ZWG3/CR45-5-2的高区泵加压供水，选用两台加压泵，一用一备。室外设置一座容积为500m3的水池，生活水池和消防水池合用。本设计中，一、二层商铺卫生间给水管明装，生活给水中高区立管的管材均选用薄壁不锈钢管，耐压能力强，从立管到各用户给水管采用铝塑复合管。2.3.2 生活热水系统本设计采用分户式生活热水系统，每户由电热水器供热水，电热水器型号由用户自行选择。2.3.3 生活排水系统本设计采用污、废水合流制排水方式，室内0.000以上污、废水重力自流入室外污水管，地下室污、废水采用潜水排污泵提升至室外污水管网，污水经化粪池处理后，排入市政污水管网。由于建筑高度及每根污水、废水立管所承担的排水当量数较大，为使排水管道中气压波动尽量稳定，防止管道水封破坏
