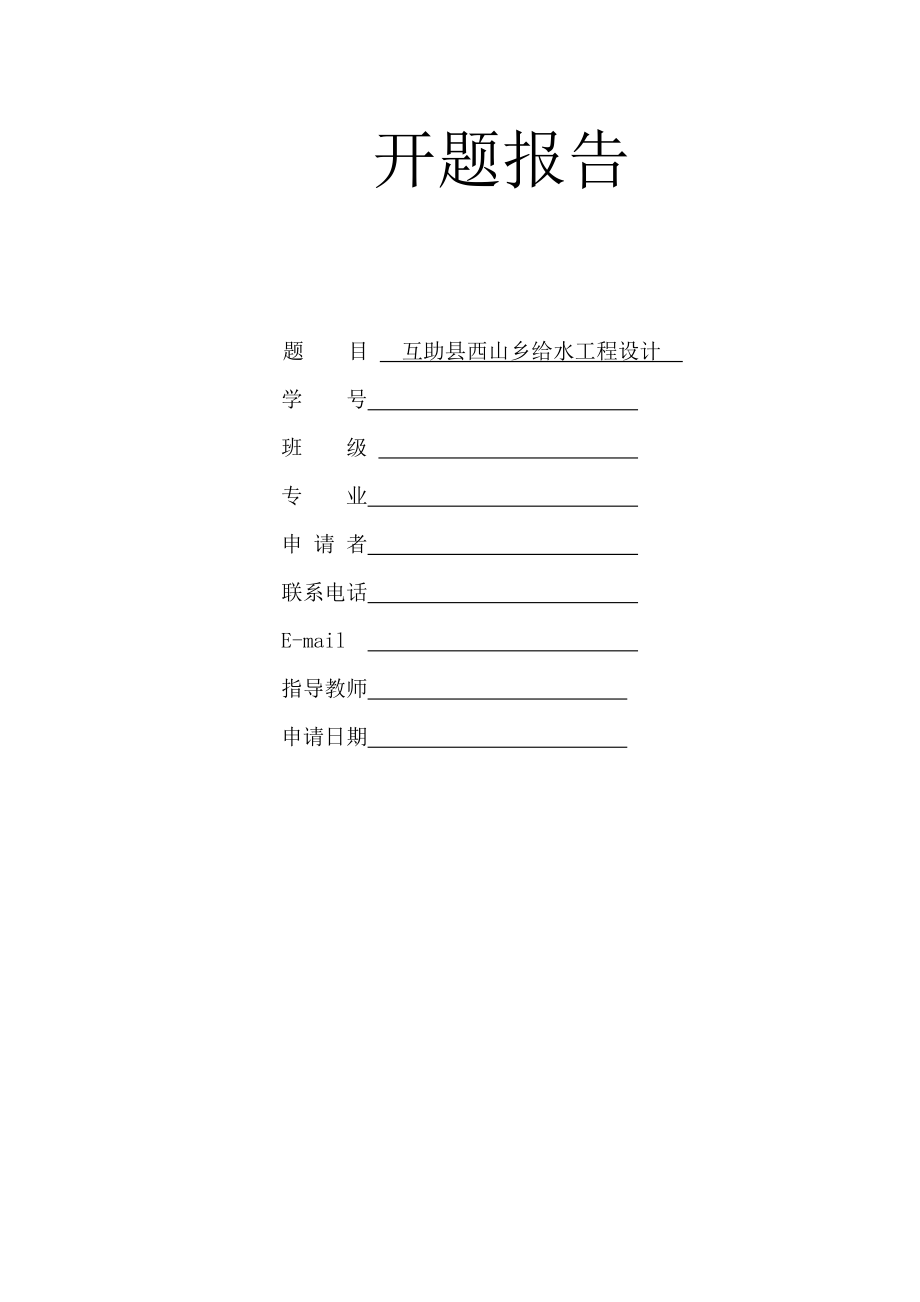

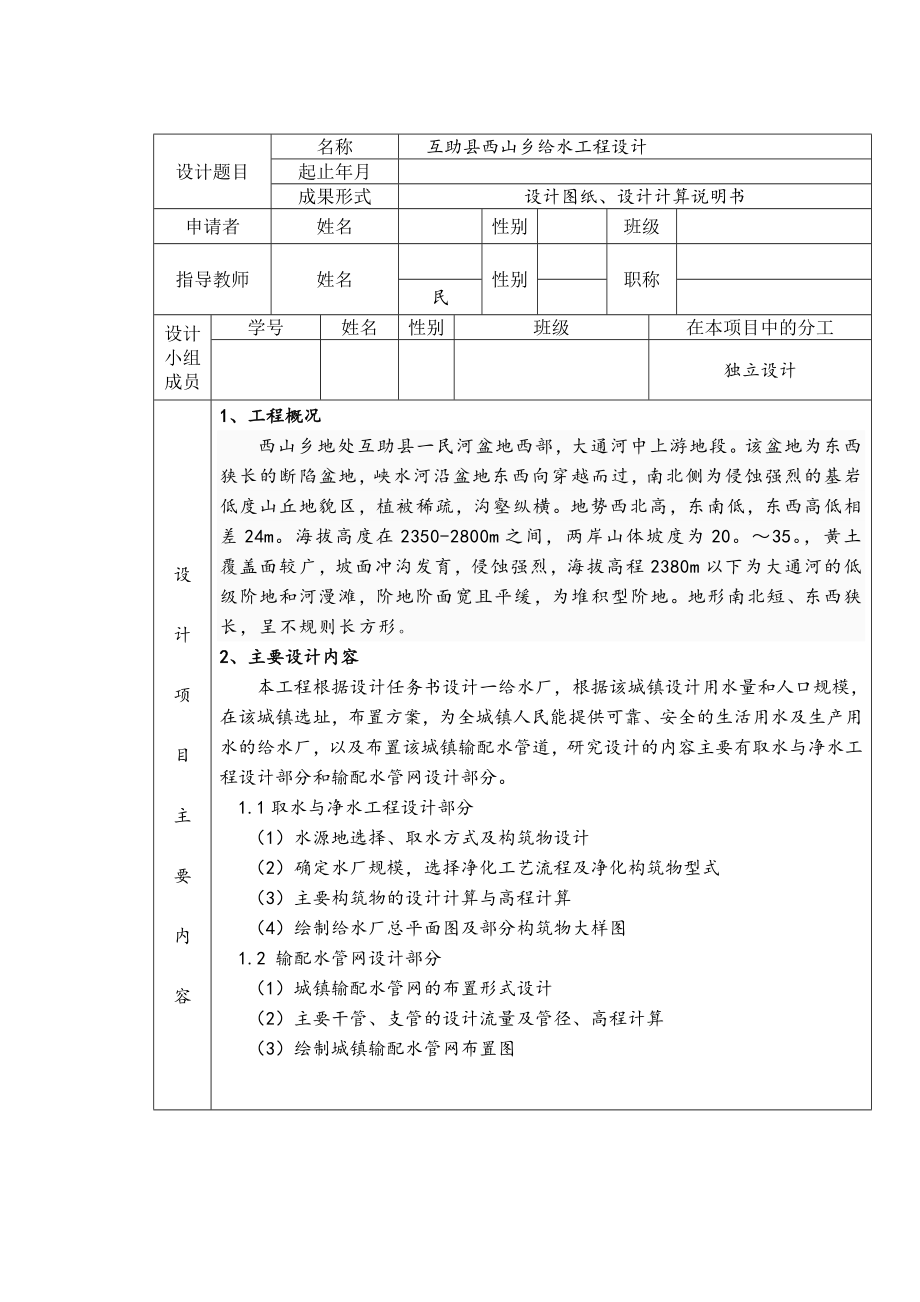

1、开题报告 题 目 互助县西山乡给水工程设计 学 号 班 级 专 业 申 请 者 联系电话 E-mail 指导教师 申请日期 设计题目名称 互助县西山乡给水工程设计起止年月成果形式设计图纸、设计计算说明书申请者姓名性别班级指导教师姓名性别职称民设计小组成员学号姓名性别班级在本项目中的分工独立设计设计项目主要内容1、工程概况西山乡地处互助县一民河盆地西部，大通河中上游地段。该盆地为东西狭长的断陷盆地，峡水河沿盆地东西向穿越而过，南北侧为侵蚀强烈的基岩低度山丘地貌区，植被稀疏，沟壑纵横。地势西北高，东南低，东西高低相差24m。海拔高度在2350-2800m之间，两岸山体坡度为20。35。，黄土覆盖面
2、较广，坡面冲沟发育，侵蚀强烈，海拔高程2380m以下为大通河的低级阶地和河漫滩，阶地阶面宽且平缓，为堆积型阶地。地形南北短、东西狭长，呈不规则长方形。 2、主要设计内容本工程根据设计任务书设计一给水厂，根据该城镇设计用水量和人口规模，在该城镇选址，布置方案，为全城镇人民能提供可靠、安全的生活用水及生产用水的给水厂，以及布置该城镇输配水管道，研究设计的内容主要有取水与净水工程设计部分和输配水管网设计部分。1.1取水与净水工程设计部分（1）水源地选择、取水方式及构筑物设计（2）确定水厂规模，选择净化工艺流程及净化构筑物型式 （3）主要构筑物的设计计算与高程计算（4）绘制给水厂总平面图及部分构筑物大

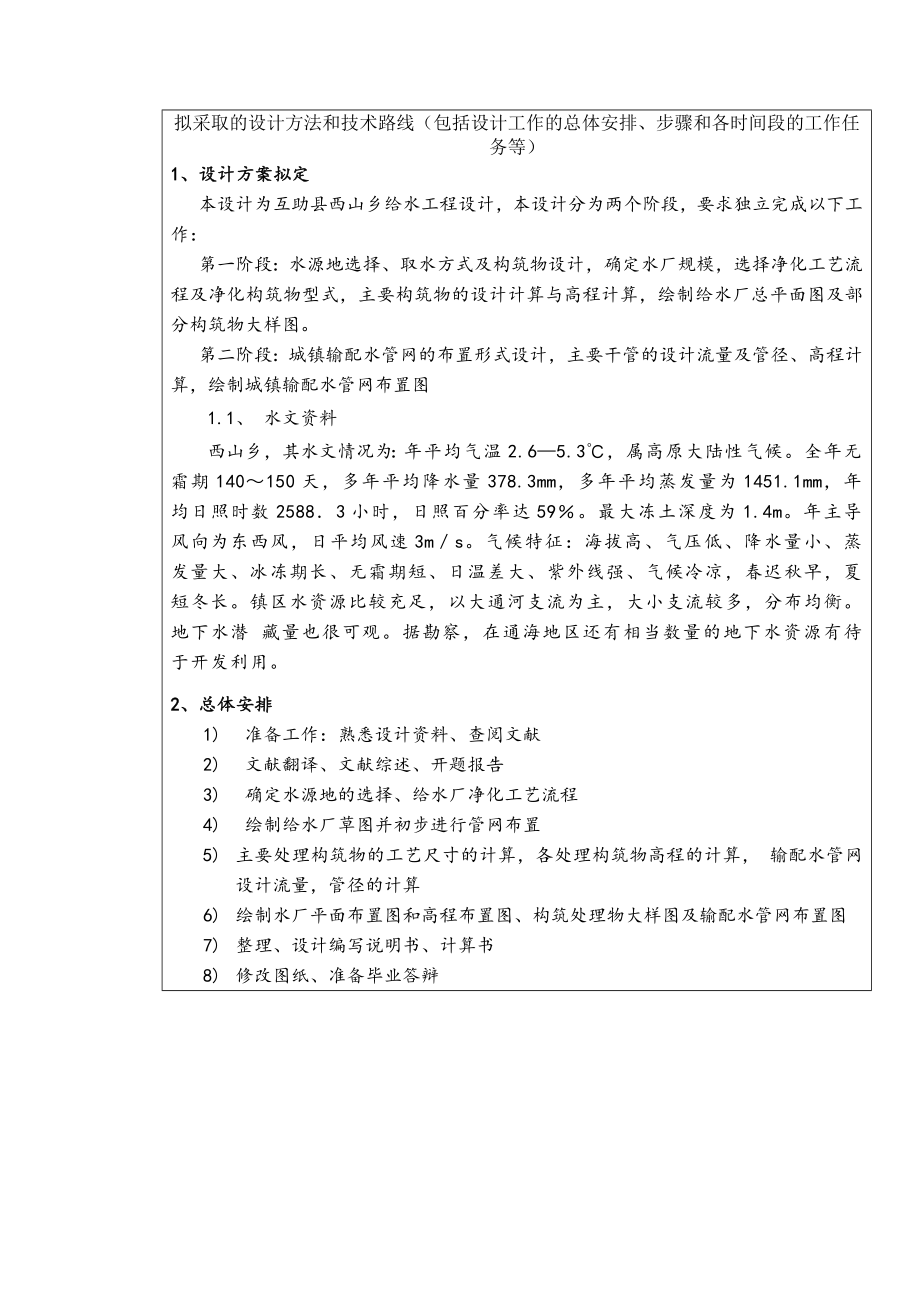

3、样图1.2 输配水管网设计部分（1）城镇输配水管网的布置形式设计 （2）主要干管、支管的设计流量及管径、高程计算（3）绘制城镇输配水管网布置图 拟采取的设计方法和技术路线（包括设计工作的总体安排、步骤和各时间段的工作任务等）1、设计方案拟定本设计为互助县西山乡给水工程设计，本设计分为两个阶段，要求独立完成以下工作：第一阶段：水源地选择、取水方式及构筑物设计，确定水厂规模，选择净化工艺流程及净化构筑物型式，主要构筑物的设计计算与高程计算，绘制给水厂总平面图及部分构筑物大样图。第二阶段：城镇输配水管网的布置形式设计，主要干管的设计流量及管径、高程计算，绘制城镇输配水管网布置图 1.1、 水文资料西
4、山乡，其水文情况为：年平均气温2.65.3，属高原大陆性气候。全年无霜期140150天，多年平均降水量378.3mm，多年平均蒸发量为1451.1mm，年均日照时数25883小时，日照百分率达59。最大冻土深度为1.4m。年主导风向为东西风，日平均风速3ms。气候特征：海拔高、气压低、降水量小、蒸发量大、冰冻期长、无霜期短、日温差大、紫外线强、气候冷凉，春迟秋早，夏短冬长。镇区水资源比较充足，以大通河支流为主，大小支流较多，分布均衡。地下水潜 藏量也很可观。据勘察，在通海地区还有相当数量的地下水资源有待于开发利用。2、总体安排1) 准备工作：熟悉设计资料、查阅文献2) 文献翻译、文献综述、开题
5、报告3) 确定水源地的选择、给水厂净化工艺流程4) 绘制给水厂草图并初步进行管网布置5) 主要处理构筑物的工艺尺寸的计算，各处理构筑物高程的计算， 输配水管网设计流量，管径的计算6) 绘制水厂平面布置图和高程布置图、构筑处理物大样图及输配水管网布置图7) 整理、设计编写说明书、计算书8) 修改图纸、准备毕业答辩最终成果描述：一、设计图纸1、互助县西山乡给水工程设计，绘制水厂平面布置图、高程布置图；2、互助县西山乡给水工程设计计算，完成设计计算说明书1份；3、互助县西山乡城镇输配水管网设计，绘制输配水管网平面布置图。二、设计说明书和计算书1、设计说明书1）概述：城市概况，设计任务等；2）设计依据
6、和设计基础资料；3）设计规模：设计期限和设计人口，设计用水量计算，设计规模；4）设计方案：水源选择，给水系统方案比较5）各单项工程的设计：混合反应沉淀构筑物、过滤构筑物、清水池、二泵房、配水管网、加药间、加氯间、厂区道路、排水管、绿化、综合楼等；2、设计计算书1）设计水量的计算；2）水厂净水构筑物的设计计算；3）水厂高程布置计算；4）配水管网的设计计算。本设计项目的背景、意义和应用前景，国内外设计概况，发展趋势，立论依据，本项目的特色或创新之处，设计方案的可行性分析和已具备的设计条件以及主要的参考文献、软件等：1、本设计项目的背景、意义和应用前景 毕业设计作为大学结束时间的一个实践环节，有着其
7、不可替代的地位所在，它的重要性和必要性将会很明显的体现在将来的实际工作当中，它是大学阶段一个尤为重要的环节，是对我们大学期间所学知识的一次综合性和系统性的运用，要求我们做到知识的系统化、实际化，做到理论联系实际。 此次毕业设计我的做的课题为湟源县大华镇给水工程设计，我要在设计过程中运用大学期间学到的各项知识，并利用CAD、天正给排水等相关软件进行绘图，手算其中部分框架，并用计算机进行验算。通过这个过程我不仅能学到设计相关的知识，发现自身的不足，还能了解管道的特点和设计方法等，使我对给排水有了更深一层的了解。这对我以后的工作学习有很大的帮助。 随着我国城市化步伐的加速和工业经济的发展，城市居民生
8、活用水和工业企业用水需求量日益增加，对用水水质的要求也日益严格。但是，我国是一个人均水资源量十分贫乏的国家，目前严重的水污染使得部分水体丧失原有功能，更加剧了水资源的紧张局面。缺水已成为城市与工业发展最为重要的限制条件之一，有效利用现有的有限水资源成为摆在给水排水工程技术人员面前一个重要而紧迫的课题。 通过毕业设计，熟悉并掌握给水工程的设计内容、设计原理、方法和步骤，学会根据设计原始资料正确的选定设计方案，正确计算，具备设计中、小城镇水厂的初步能力。对取水工程、输水管道、净水厂进行工艺设计。培养从工艺流程选择、方案比较、施工方法、生产及运行管理等各方面综合考虑，进行合理的组合、布置、设计的工程
9、设计思想。掌握设计说明书、计算书的编写内容和编制方法，并绘制工程图纸。 通过毕业设计基本达到以下能力： 1）调查研究、查阅文献资料的能力； 2）方案论称、分析比较的能力； 3）设计、计算、绘图与标准规范的正确选择的能力； 4）本专业常用手册、设备的应用能力； 5）本专业英文资料阅读能力，利用计算机CAD绘图软件和文、表、图、 6）公式的录入与编辑能力； 7）撰写设计说明书的能力； 8）语言表达、思维能力，阐述观点准确、清晰回答问题的能力。2、国内外设计概况，发展趋势，立论依据 在国外，不管发达国家还是发展中国家，都有着各自的发展状态，但是不管是何种发展状态，经济都在不断更新和发展当中，给水排水
10、工程的要求也在不断变化，其设计技术也在不断的升华中。1.中国城市供水近期的主要特征 九十年代是中国改革开放进一步深化、社会主义市场经济高速发展的时代，城市供水也显示出新的特征： （1）城市供水事业高速发展 城市供水能力由1990年的14220万m3/日，增加到1998年的20992万m3/日，增长了47.6%。人均生活用水由1990年的175.7升/人日，增加到1998年的241.1升/人日。增长了37.%。 城市用水人口由1990年的1.56亿人，增加到1998年的2.32亿人。增长了48.7%。 （2）供水设施建设投资持续增加 城市供水设施建设的投资增长较快，1998年的投资额为1990年
11、的6.5倍，考虑价格上涨因素，实际增长了3.82倍，平均年递增18.2%。供水设施的投资占全社会固定资产投资的比例保持在0.51%0.61%的水平。供水设施的建设得到各级政府的高度重视。 （3）城市用水结构发生变化 随着经济的发展，城市的生产和生活用水的比例发生了重大变化。一方面，工业结构不断调整，高新技术产业和第三产业增加，生产用水持续减少，占总用水量比例由1990年的72.2% 下降到1998年的57.9%。 另一方面，人民的居住条件不断改善，卫生水平提高，生活用水量大幅度增加，占总用水量比例由1990年的27.8% 上升到1998年的42.1%。预计到2005年，生产用水和生活用水将各占
12、50%。 （4）城市供水由量的增加转向到质的提高 由于近年来供水设施的高速发展，加之总需水量增长放缓，城市用水的“供需比”明显提高，由1990年的0.92上升到1998年的1.2，在水量的供给和需求上基本趋于平衡。中国供水行业的努力方向，已开始由增加水量转移到提高水质方面。让中国人民喝国际先进标准的水，是我们今后的奋斗目标。 2、给水工程的研究现状和发展展望 （1）研究现状 经过长期的发展和积累，中国的供水行业已经奠定了较雄厚的人才和技术基础。目前，全国有近百座大学及高等院校设置与供水相关的专业，培养着包括博士、硕士在内的大批技术人才。已有从事给水排水相关研究和工程设计的院所300余座。生产供
13、水设备和器材的工厂数百多家。各城市自来水公司的员工已达30余万人。在供水工程的设计、建设、设备和运行管理方面已经具备成熟的技术和经验。 建国以来，我国给水事业无论在科学理论或生产工艺各方面都有了飞跃的发展与进步，并取得丰硕的成果，这些成果有的已经接近或达到国际先进水平，有力地推动了国民经济的发展。但从总体看我国给水工艺与世界先进技术相比还有一定距离。及时了解和总结我国给水工艺与世界先进技术相比还有一定距离。及时了解和总结我国给水工艺水平发展状况及与国外先进水平的差距，才能督促和鼓励给水工作者奋起直追，尽快赶上国际水平。下面就我们所了解到的现阶段国内与国外给水工艺存在的差距，作一粗浅的评价，与同
14、行共同研讨。 近年来，由于工业的日益发展，人类生活水平不断发展提高，以及活动范围的逐渐扩大，各国的水体都出现了不同程度的污染。目前已知的有机化合物达400万种，人工合成有机物达4万之多。现已能用现代检测技术从原水中检测出来的已达2千2百余种。因此以饮用水中THM为代表的卤代有机物的生物致突活性也日益为广大给水技术人员所关注。 长期以来，给水工艺仍然是混合、絮凝、沉淀、过滤和消毒几个阶段，宏观上理论上尚无重大突破，然而在微观上，净化工艺确不断地改进，对给水处理的认识也不断地更新。理论的继续深化，促进了给水工艺水平的提高。传统工艺、理论主要是建立在以粘土胶体微粒和致病细菌为主要工作对象的基础上，随着污染程度的日益加剧和污染源的逐渐增多，污染物
