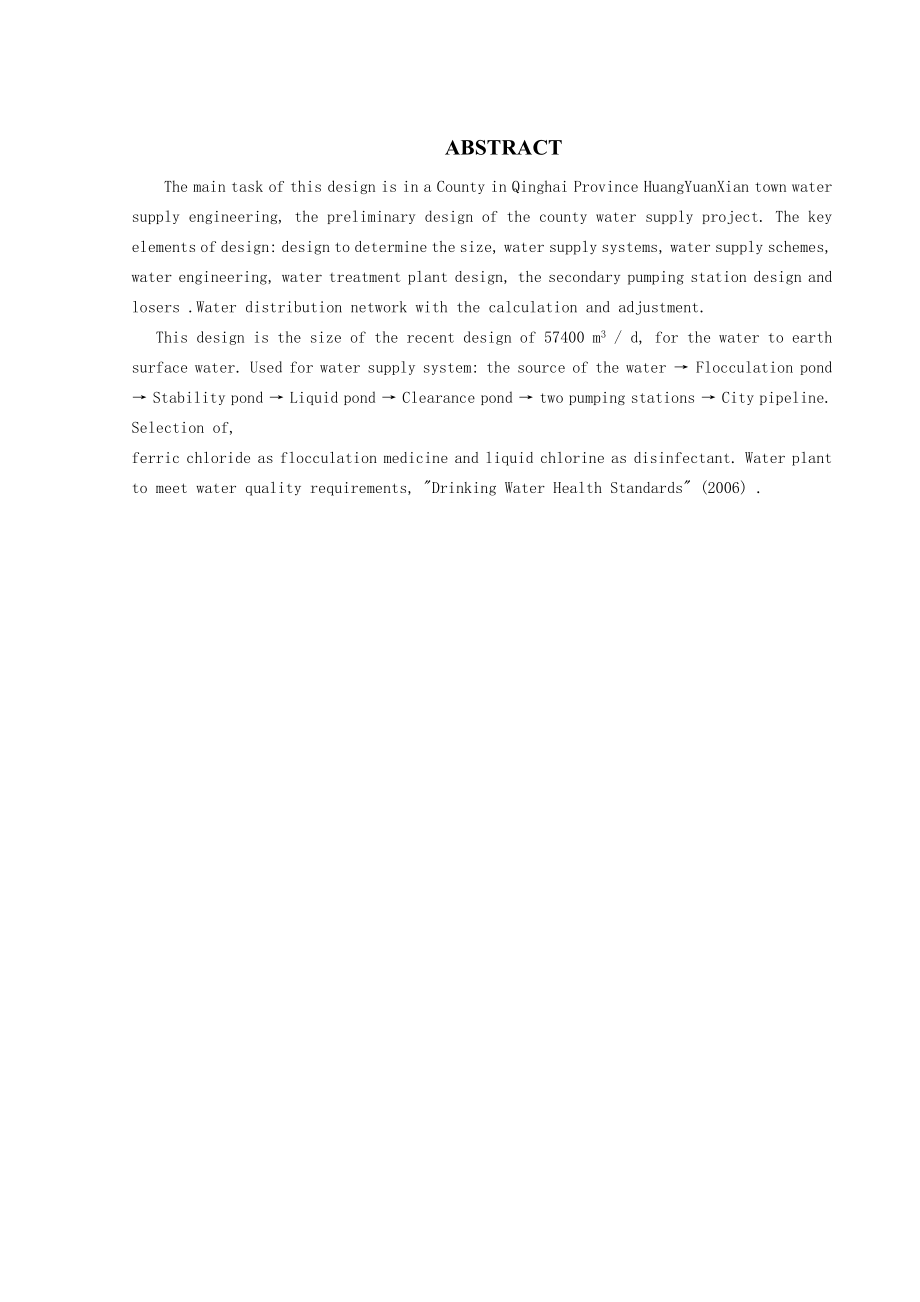

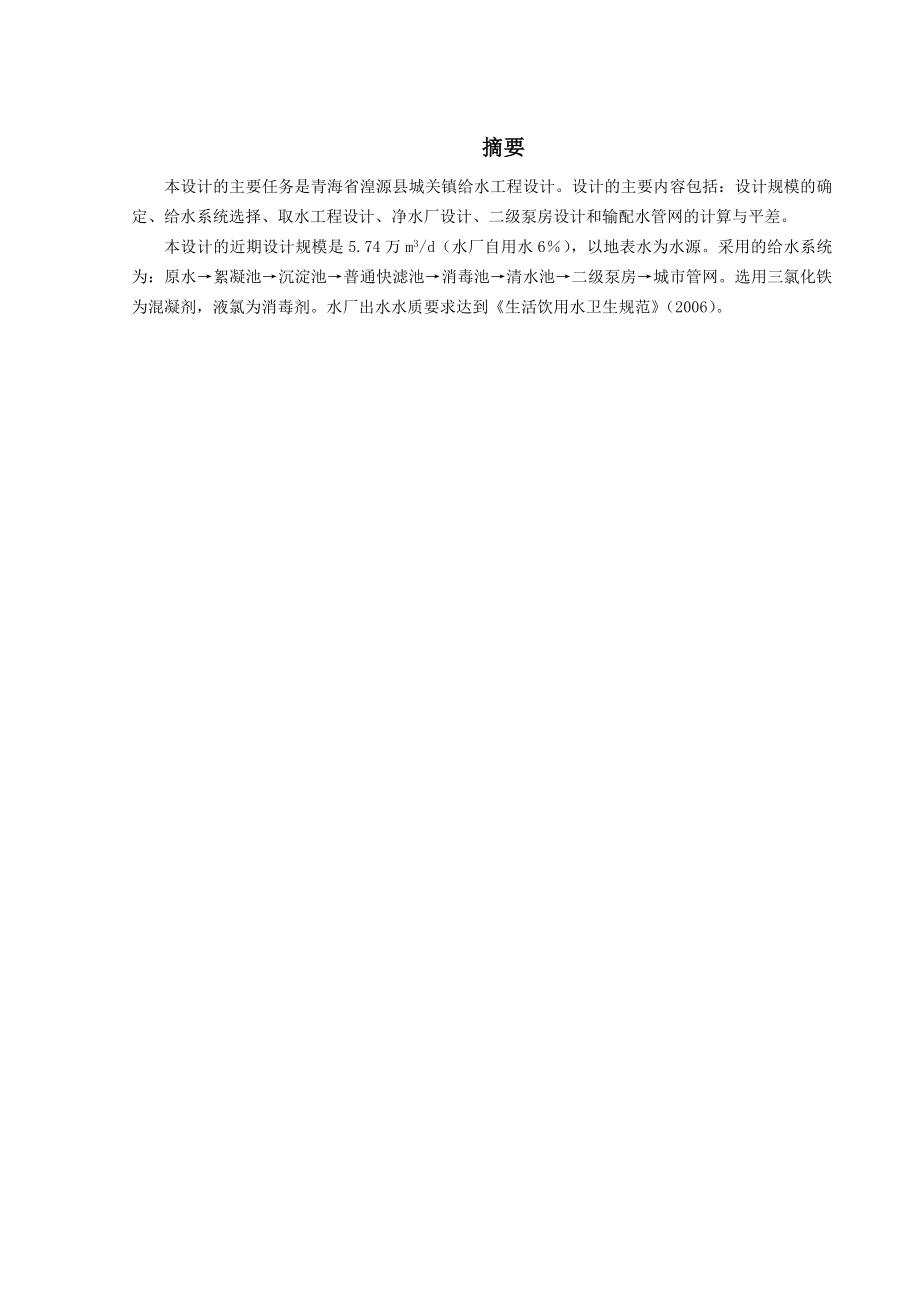

1、摘要本设计的主要任务是青海省湟源县城关镇给水工程设计。设计的主要内容包括：设计规模的确定、给水系统选择、取水工程设计、净水厂设计、二级泵房设计和输配水管网的计算与平差。本设计的近期设计规模是5.74万m3/d（水厂自用水6），以地表水为水源。采用的给水系统为：原水絮凝池沉淀池普通快滤池消毒池清水池二级泵房城市管网。选用三氯化铁为混凝剂，液氯为消毒剂。水厂出水水质要求达到生活饮用水卫生规范（2006）。ABSTRACTThe main task of this design is in a County in Qinghai Province HuangYuanXian town water s
2、upply engineering, the preliminary design of the county water supply project. The key elements of design: design to determine the size, water supply systems, water supply schemes, water engineering, water treatment plant design, the secondary pumping station design and losers .Water distribution net
3、work with the calculation and adjustment. This design is the size of the recent design of 57400 m3 / d, for the water to earth surface water. Used for water supply system: the source of the water Flocculation pond Stability pond Liquid pond Clearance pond two pumping stations City pipeline. Selectio
4、n of,ferric chloride as flocculation medicine and liquid chlorine as disinfectant. Water plant to meet water quality requirements, Drinking Water Health Standards (2006) .目录1湟源县城关镇基础资料11.2水文地质11.2.1 地貌11.2.2 土地资源11.2.3 河流、水资源22设计用水量计算42.1 设计水质水量42.1.1设计水质42.2用水量的计算42.2.1 综合生活用水量Q142.2.2 工业用水量Q252.2.
5、3 浇洒道路和绿地用水量Q352.2.4 管网漏损水量Q452.2.5 未预见用水Q562.2.6 消防用水量Q662.3 设计用水量的确定73取水工程设计83.1 水源选择83.1.1 水源选择原则83.1.2 当地水源条件83.2 水质分析83.2.1 供水水质要求83.2.2 当地水源水质93.3 工艺流程确定103.3.2给水工程设计方案103.4 厂址选择123.4.1 厂址选择原则123.4.2 厂址确定123.4.3 水厂规模123.5 取水装置选择123.5.1 取水装置类型选择123.5.2 各种取水构筑物的特点123.5.3 影响取水构筑物的主要因素133.6 一级泵站设计
6、143.6.1设计计算144净水厂工艺设计184.1混凝184.1.1 混凝选择的设备184.1.2 絮凝工艺设计与计算184.2 沉淀204.2.1 沉淀池选择204.2.2 沉淀池计算214.2.3 集水系统214.2.3.1 集水槽计算214.2.3.2 排泥224.3 过滤224.3.1 滤池的布置224.3.2 设计水量234.3.3 冲洗强度234.3.4 滤池面积234.3.5 单池冲洗流量244.3.6 冲洗排水槽244.3.7 集水渠254.3.8 配水系统254.3.9 冲洗水箱264.4 消毒274.4.1 消毒方式的确定274.4.2 加氯量的确定284.4.3 加氯机
7、及漏氯处理294.4.4 加氯间及氯库设计294.5 清水池294.5.1 清水池设计294.5.2 管道计算304.5.3 清水池的配管及布置314.5.4 吸水井设计314.8 二泵房的设计324.8.1 已知条件324.8.2 二级泵站工艺设计要点324.8.3 设备及尺寸324.8.4 附属设备选择335水厂平面及高程布置355.1 水厂平面布置要求355.2水厂绿化及道路355.3 水厂高程布置366配水管网水力计算386.1 配水管网设计流量计算386.1.1 设计流量386.1.2 管网定线386.1.3 流量计算386.1.4 流量分配406.1.5 管网平差计算416.2 配
8、水管网校核计算436.2.1 消防时校核436.2.2 事故时校核45结论47参考文献49致谢51附录531湟源县城关镇基础资料1.1气候条件 湟源县地处内陆，属典型大陆性气候，日照时间长，太阳辐射强，气温日较差大，春季多风，夏季凉爽，秋季多雨，冬季干燥，无霜期短；干旱、冰雹频繁。年均气温为3，最热的7月份平均气温为13.9，最冷的1月份平均气温为-10.5。全年平均积温0的为2062.6，5的为1878.1，10的为1182.1。年平均日照时数为25072772小时，年平均日照百分率为5763%，年平均日较差16.5（冬季平均20.0，夏季14.6），年平均年较差为24.5，无霜期为68天。
9、年平均降水量为408.9毫米，降水多集中在79月间，其占年降水量的57%。因降水时间分布不均，经常造成夏秋多雨、冬春干旱的现象。湟源县常年主导风向为偏西北风，次为偏东风。每年11月至次年5月为多风季节，尤以3、4月为甚，5月逐渐减少。湟水北岸和日月乡大风日数年均为35天以上，湟水南岸以西地区在30天左右。多年平均风速为1.8米/秒，风速最大的3月份平均为2.9米/秒，最小的8月份为1.2米/秒，春季最大风速为2.9米/秒。 1.2水文地质1.2.1 地貌 湟源县位于祁连山支脉大通山与日月山、华石山环抱之中。大通山横亘县境北部，东有华石山，西为日月山，南接拉脊山，由古老的火成岩、变质岩构成，山高
10、坡陡，岩石裸露，地质构造为祁连山褶皱带。湟水自西北向东南斜贯县境北部，最大支流药水由南而北注入湟水，两条河将湟源分成三大块。中间形成一个狭长的“丁”字型河谷盆地。河谷两岸一般有34级阶地，盆地内部为第三纪红土和第四纪黄土堆积层。盆地地貌有河谷阶地和侵蚀、剥蚀的中、低丘陵构成，高山环围、河流纵横，地形破碎，切割严重，沟壑呈树枝分布。县境海拔为24704898米，主要地貌类型有河谷阶地、低山丘陵和中、高山地。1.2.2 土地资源湟源县土地总面积为150288.3公顷，其中，农业用地131799.9公顷，占土地总面积的87.69%；建设用地为3521.1公顷，占土地总面积的2.34%；未利用土地面积
11、为14967.3公顷，占土地总面积的9.97%。（l）农业用地湟源县农业用地131799.9公顷，占土地总面积的87.69%，主要为耕地、林地、牧草地和水域。耕地：22605.4公顷，占土地总面积的15.04%，占农用地的17.15%，人均耕地0.17公顷，其中，水浇地5468.7公顷，占耕地面积的24.19%；旱地17077.9公顷，占耕地面积的75.55%；菜地58.9公顷，仅占耕地的0.26%；林地：6550.1公顷，占全县总面积的4.36%，占农用地的4.96%，其中，有林地1713.24公顷，灌木林3580.8公顷，疏林地104.1公顷，未成林造林地l137.7公顷，分别占林地总面积
12、的26.16%、54.67%、1.58%和17.37%。育苗苗圃地14.2公顷，占林地面积的0.22%。灌木林中90%以上为天然灌丛，主要分布在32003800米之间的脑山地区；牧草地：101782.21公顷，占全县总面积的67.72%，占农用地的77.22%，除975.6公顷为人工草地外，其余均为天然草地。全县草场主要分布在日月、和平、寺寨、大华等乡镇；水域：862.2公顷，占全县总面积的0.57%，占农用地的0.65%，其中河流水面434.3公顷，滩涂427.4公顷，坑塘水面0.4公顷；分别占水域面积的50.37%、49.58%、0.05%。（2）建设用地湟源县建设用地3521.l公顷，占
13、土地总面积2.34%，主要为居民点及工矿用地、交通用地和水利设施用地。居民点及工矿用地：2367.4公顷，其中城镇用地218.8公顷（非农业人口人均占地81平方米），农村居民点用地1916.3公顷（农业人口人均占地171平方米，8个乡超过了国家限定的用地指标），独立工矿用地194.20公顷，特殊用她38.10公顷。城镇与农村居民点比为l：8.7；交通用地：805.5公顷，其中，铁路186.5公顷，公路253.97公顷，农村道路365.l公顷，分别占交通用地面积的23.15%、31.51%、45.34%。公路与农村道路比为ll.43；水利设施用地：348.2公顷，占建设用地面积的9.89%。（3
14、）未利用土地湟源县未利用土地14967.3公顷，占土地总面积9.96%，主要为荒草地、沼泽地、裸土地、裸岩砾石地和田坎等。荒草地：3744.51公顷，占土地总面积的2.49%，占未利用土地的25.01%；沼泽地：9.7公顷，占土地总面积的0.01%，占未利用土地的0.06%；裸土地：l.80公顷，占未利用土地的0.01%；裸岩砾石地：148.4公顷，占土地总面积的0.10%，占未利用土地的0.10%；田坎：l1020.2公顷，占土地总面积的7.33%，占未利用土地的73.63%；其他：42.8公顷，占总面积的0.03%，占未利用土地的0.28%。1.2.3 河流、水资源湟源县有大小河流86条，
15、均系湟水支流。常年有水的有25条，其余均为季节性河流。主要河流为湟水河和药水河。湟水发源于海晏县之包忽图山，由海晏县城东南流至托洛亥入县境。南汇居士浪水，经巴燕峡，又南汇寺寨河，水势始大，河面较宽，再南汇纳隆沟水、塔湾河，北汇申中河，再南汇拉拉河、波航河，再南汇药水，水势益大，后入东峡北汇小黑沟水，南汇灰条沟水，再北汇大黑沟水，南汇磨沟水，峡中水流湍急，回环曲折，至山城，水势始平缓，流人湟中县境。境内全长41.5公里，流经巴燕、申中、大华、城郊、东峡等乡，流域面积1461.7平方公里（包括药水），高差440米，平均坡降1.06%。多年平均流量4.99立方米秒，年平均含沙量约为65.37万吨，多年平均总径流量15745.9万立方米；药水为湟水
