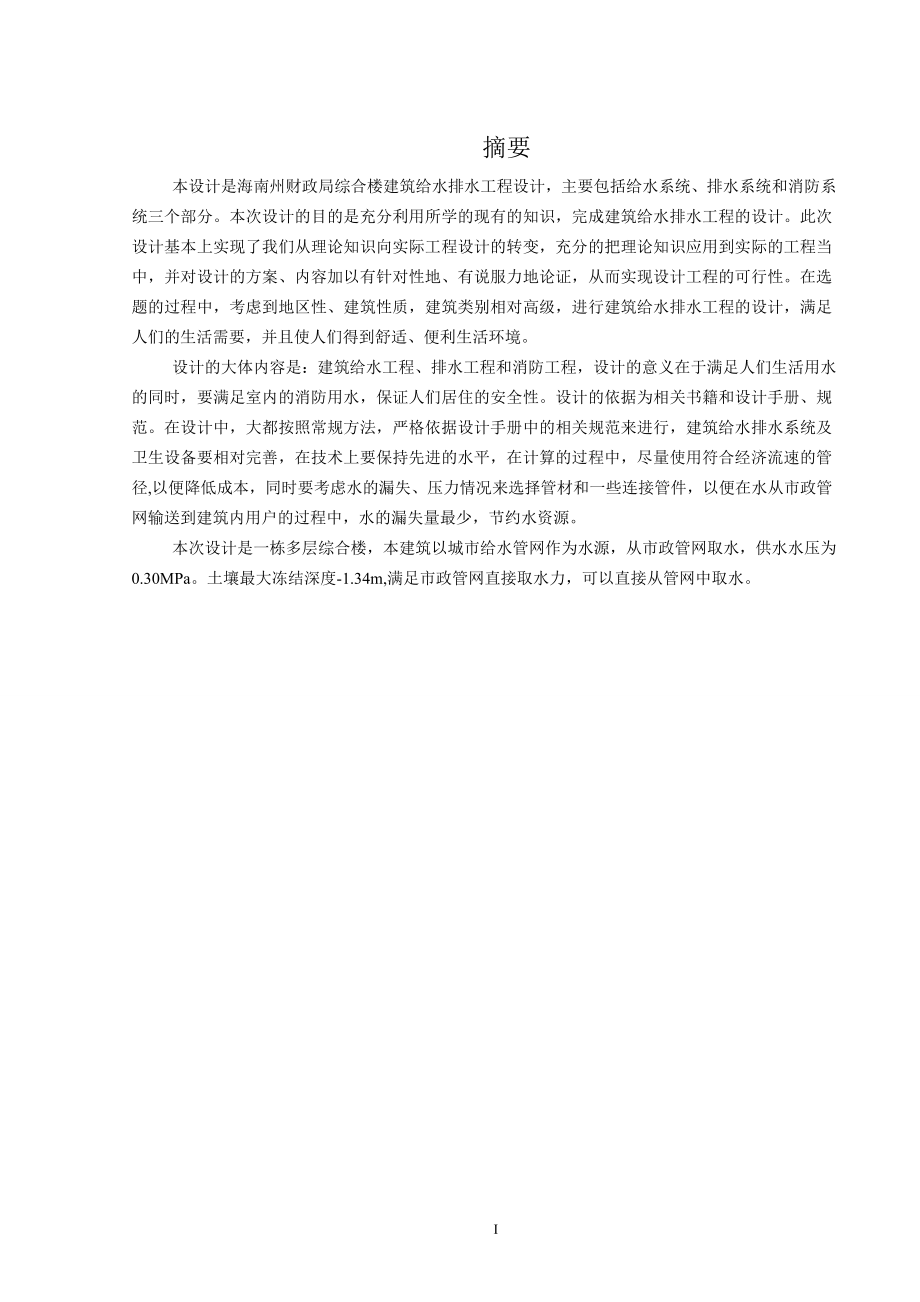

1、摘要 本设计是海南州财政局综合楼建筑给水排水工程设计，主要包括给水系统、排水系统和消防系统三个部分。本次设计的目的是充分利用所学的现有的知识，完成建筑给水排水工程的设计。此次设计基本上实现了我们从理论知识向实际工程设计的转变，充分的把理论知识应用到实际的工程当中，并对设计的方案、内容加以有针对性地、有说服力地论证，从而实现设计工程的可行性。在选题的过程中，考虑到地区性、建筑性质，建筑类别相对高级，进行建筑给水排水工程的设计，满足人们的生活需要，并且使人们得到舒适、便利生活环境。 设计的大体内容是：建筑给水工程、排水工程和消防工程，设计的意义在于满足人们生活用水的同时，要满足室内的消防用水，保证
2、人们居住的安全性。设计的依据为相关书籍和设计手册、规范。在设计中，大都按照常规方法，严格依据设计手册中的相关规范来进行，建筑给水排水系统及卫生设备要相对完善，在技术上要保持先进的水平，在计算的过程中，尽量使用符合经济流速的管径,以便降低成本，同时要考虑水的漏失、压力情况来选择管材和一些连接管件，以便在水从市政管网输送到建筑内用户的过程中，水的漏失量最少，节约水资源。 本次设计是一栋多层综合楼，本建筑以城市给水管网作为水源，从市政管网取水，供水水压为0.30MPa。土壤最大冻结深度-1.34m,满足市政管网直接取水力，可以直接从管网中取水。IAbstract This design is Hai

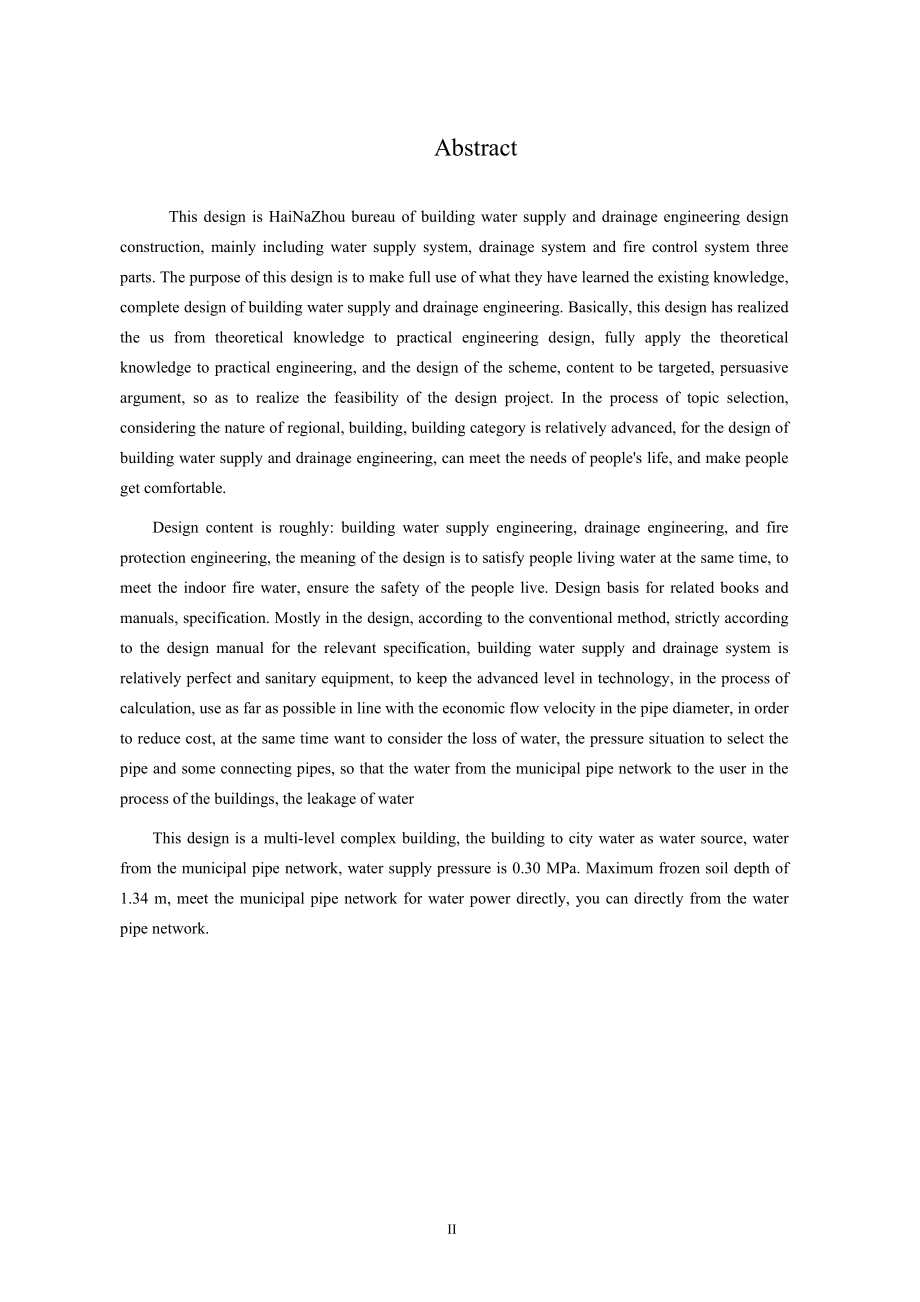

3、NaZhou bureau of building water supply and drainage engineering design construction, mainly including water supply system, drainage system and fire control system three parts. The purpose of this design is to make full use of what they have learned the existing knowledge, complete design of building
4、 water supply and drainage engineering. Basically, this design has realized the us from theoretical knowledge to practical engineering design, fully apply the theoretical knowledge to practical engineering, and the design of the scheme, content to be targeted, persuasive argument, so as to realize t
5、he feasibility of the design project. In the process of topic selection, considering the nature of regional, building, building category is relatively advanced, for the design of building water supply and drainage engineering, can meet the needs of peoples life, and make people get comfortable.Desig
6、n content is roughly: building water supply engineering, drainage engineering, and fire protection engineering, the meaning of the design is to satisfy people living water at the same time, to meet the indoor fire water, ensure the safety of the people live. Design basis for related books and manual
7、s, specification. Mostly in the design, according to the conventional method, strictly according to the design manual for the relevant specification, building water supply and drainage system is relatively perfect and sanitary equipment, to keep the advanced level in technology, in the process of ca
8、lculation, use as far as possible in line with the economic flow velocity in the pipe diameter, in order to reduce cost, at the same time want to consider the loss of water, the pressure situation to select the pipe and some connecting pipes, so that the water from the municipal pipe network to the
9、user in the process of the buildings, the leakage of waterThis design is a multi-level complex building, the building to city water as water source, water from the municipal pipe network, water supply pressure is 0.30 MPa. Maximum frozen soil depth of 1.34 m, meet the municipal pipe network for wate

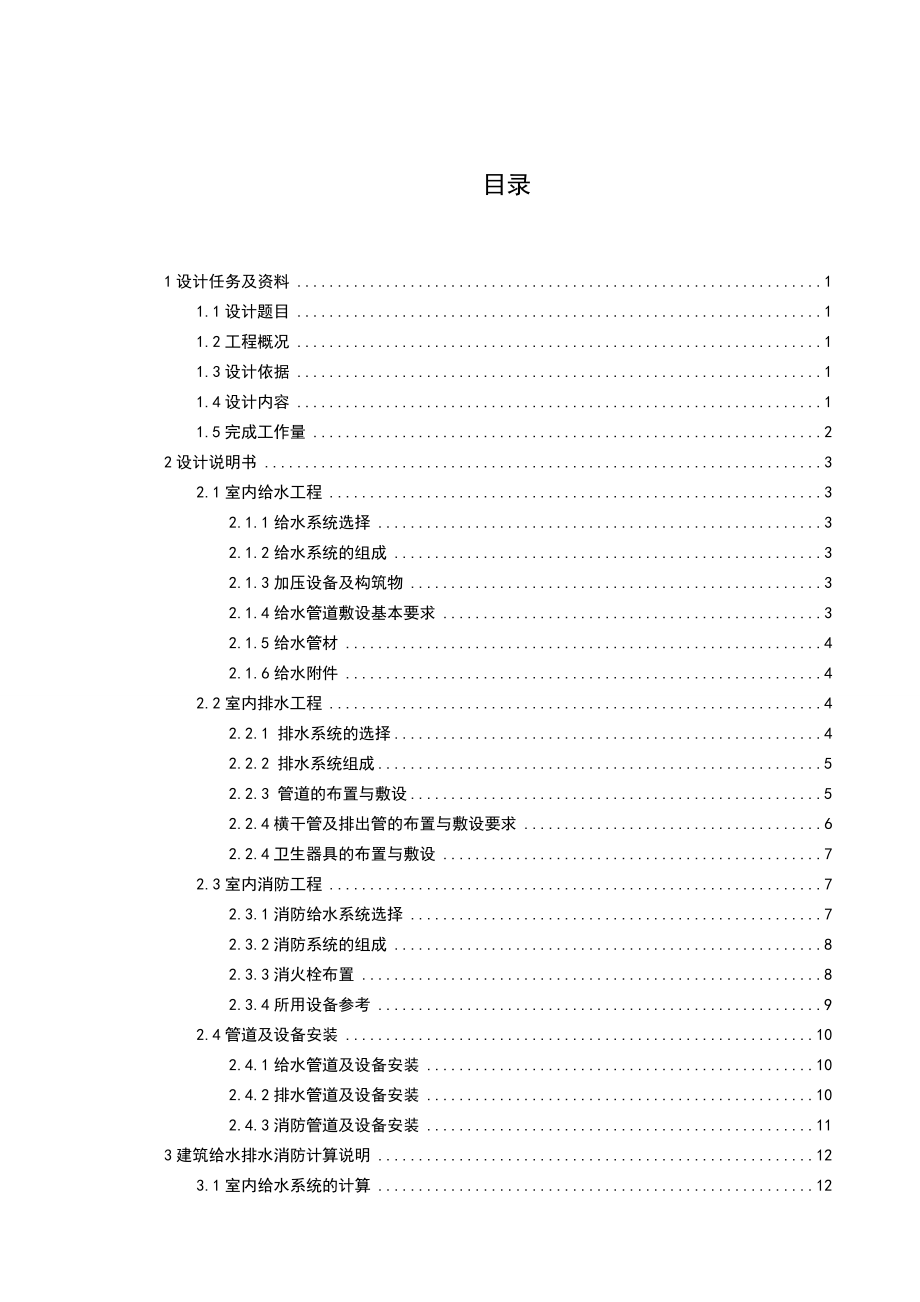

10、r power directly, you can directly from the water pipe network.I目录1设计任务及资料11.1设计题目11.2工程概况11.3设计依据11.4设计内容11.5完成工作量22设计说明书32.1室内给水工程32.1.1给水系统选择32.1.2给水系统的组成32.1.3加压设备及构筑物32.1.4给水管道敷设基本要求32.1.5给水管材42.1.6给水附件42.2室内排水工程42.2.1 排水系统的选择42.2.2 排水系统组成52.2.3 管道的布置与敷设52.2.4横干管及排出管的布置与敷设要求62.2.4卫生器具的布置与敷设72.3
11、室内消防工程72.3.1消防给水系统选择72.3.2消防系统的组成82.3.3消火栓布置82.3.4所用设备参考92.4管道及设备安装102.4.1给水管道及设备安装102.4.2排水管道及设备安装102.4.3消防管道及设备安装113建筑给水排水消防计算说明123.1室内给水系统的计算123.1.1给水定额及时变化系数123.1.2管网水力计算123.2室内排水系统的计算193.2.1排水设计秒流量计算193.2.2排水管网水力计算193.3室内消火栓系统水力计算263.3.1室内消火栓给水系统计算说明263.3.2消火栓系统的设计计算274总结31参考文献33致谢35附录37目录391设计
12、任务及资料1.1设计题目海南州财政局综合楼给排水工程设计1.2工程概况海南州财政局综合楼是多层建筑，该综合楼由两部分组成宾馆和办公楼组成。有一层地下室，层高3m，地上4层，层高为3m，总建筑高度12m建筑面积8874.29平方米的多层建筑。1.3设计依据1 樊建军，梅胜，何芳.建筑给水排水及消防工程.北京：中国建筑工业出版社，2005年，7月.2 马遵权，周治英.给水排水设计手册 第1册 常用资料.北京：中国建筑工业出版社，1986年，7月.3 林选才，刘慈慰.给水排水设计手册 第 2 册 建筑给水排水【第二版】.北京：中国建筑工业出版社，2001年，5月.4 GB50096-1999住宅设计
13、规范S.5 GB50015-2003建筑给水排水设计规范S.6 GB50045-95高层民用建筑设计防火规范S,2005.7 杨琦住宅自动喷水灭火系统给水排水J,2001.8 王增长.建筑给水排水工程M.高等教育出版社.9 高明远.建筑中水工程M. 建工出版社.10 自动喷水灭火系统施工及验收规范GB5026196.11 给水排水制图标准GBJ1068712 申永平.UPVC排水管在多层住宅中的应用问题探讨.科技资讯J，2006年第5期：105.13 范全志.给排水工程中常见问题的处理.西部探矿工程J，2006年第12期.14 张自杰，林荣忱，金儒霖.排水工程（上册，第4版）M.北京:中国建筑
14、工业出版社，2000. 15 海南州财政局综合楼平面图1.4设计内容本次设计包括 该建筑生活冷水给水系统、热水给水系统、排水系统，消火栓系统。1.5完成工作量 包括以下内容： 给水系统水力计算； 排水系统水力计算； 消火栓系统水力计算。312设计说明书2.1室内给水工程 2.1.1给水系统选择 因城市管网常年可资用水头远能满足本设计用水的要求，故不需考虑到二次加压。直接采用市政给水就能满足，室外给水管网常年可资用水头一般为0.3MPa，可考虑直接供水。 2.1.2给水系统的组成建筑内给水系统由引入管，水表节点，给水管道，配水装置和用水设备和附件组成。 2.1.3加压设备及构筑物本设计不需要加压
15、泵，采用市政管网的压力就可以满足供水要求。 2.1.4给水管道敷设基本要求1、确保供水安全和良好的水力条件，力求经济合理管道尽可能与墙、梁、柱平行，呈直线走向，力求管路简短，以减少工程量，降低造价。干管应布置在用水量大或不允许间断供水的配水点附近，既利于供水安全，又可减少流程中不合理的转输流量，节省管材。2、保护管道不受损坏给水埋地管道应避免布置在可能受重物压坏处。管道不得穿越生产设备基础，也不宜穿过伸缩缝、沉降缝，如需穿过，应采取保护措施。为防止管道腐蚀，管道不允许布置在烟道、风道、和排水沟内，不允许穿大、小便槽，当立管位于小便槽端部0.5m时，在小便槽端部应有建筑隔断措施。3、给水管道一般暗装横干管敷设于技术层内或吊顶中或管沟内，立管设于给排水管道竖井里，支管可敷于吊顶、墙体、地板找平层、管窿内，这样美观、卫生。4、不影响生产安全和建筑物的使用为避免管道渗漏，造成配电间电气设备故障或短路，管道不能从配电间通过。也不能布置在妨碍生产操作和交通运输处或遇水易引
