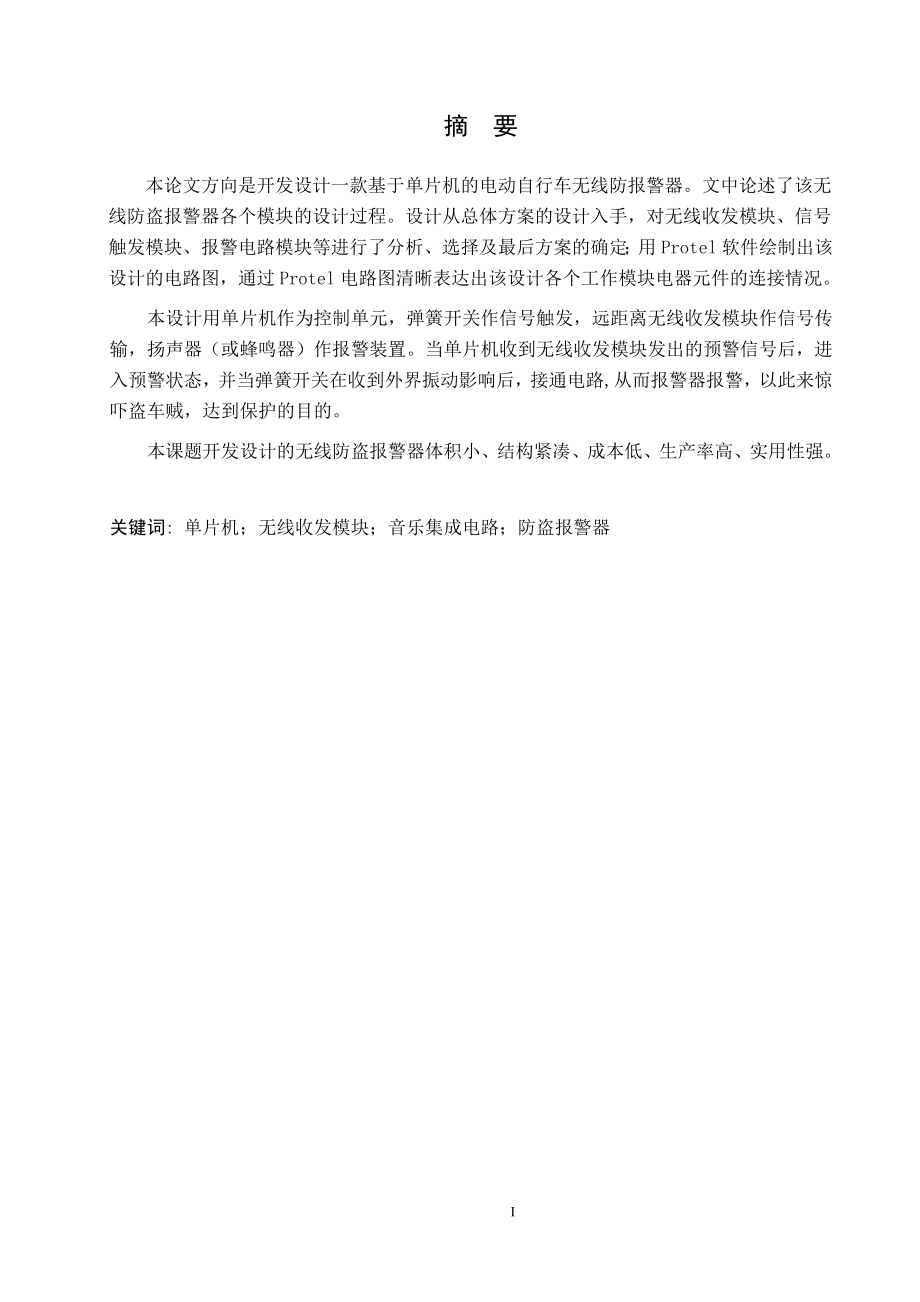

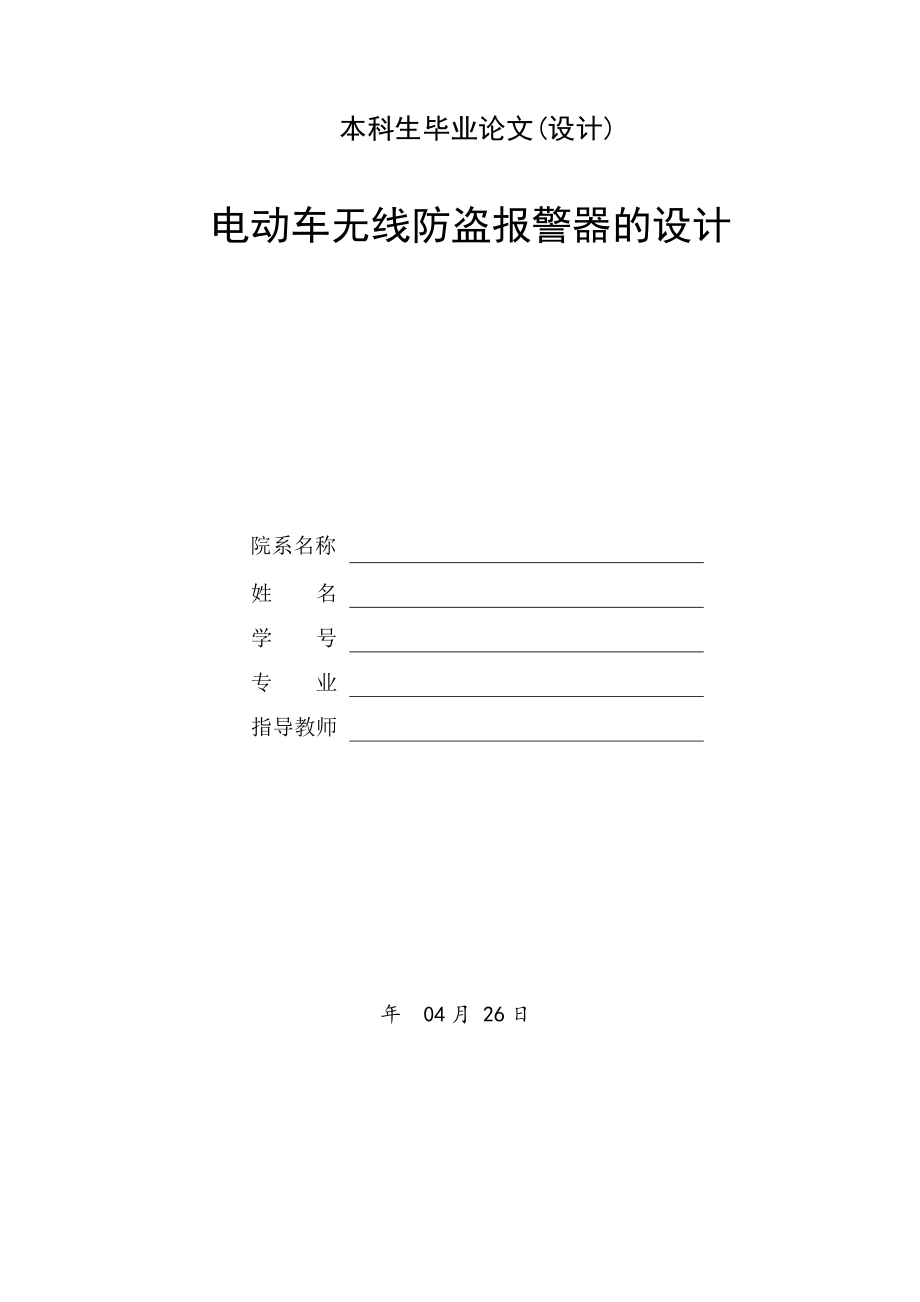

1、 本科生毕业论文(设计)电动车无线防盗报警器的设计院系名称姓 名学 号专 业指导教师 年04月 26日 摘 要本论文方向是开发设计一款基于单片机的电动自行车无线防报警器。文中论述了该无线防盗报警器各个模块的设计过程。设计从总体方案的设计入手，对无线收发模块、信号触发模块、报警电路模块等进行了分析、选择及最后方案的确定；用Protel软件绘制出该设计的电路图，通过Protel电路图清晰表达出该设计各个工作模块电器元件的连接情况。本设计用单片机作为控制单元，弹簧开关作信号触发，远距离无线收发模块作信号传输，扬声器（或蜂鸣器）作报警装置。当单片机收到无线收发模块发出的预警信号后，进入预警状态，并当弹

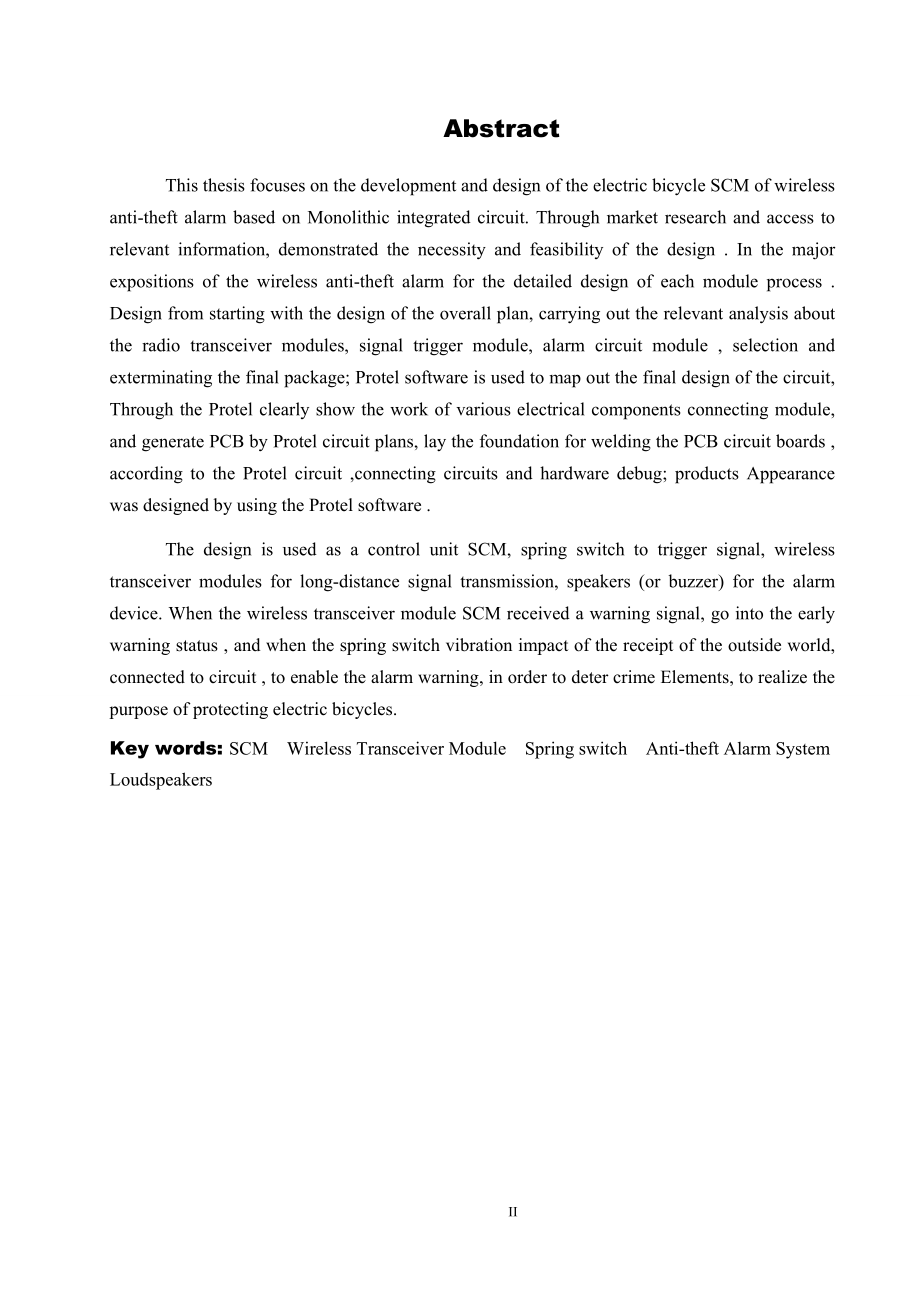

2、簧开关在收到外界振动影响后，接通电路,从而报警器报警，以此来惊吓盗车贼，达到保护的目的。本课题开发设计的无线防盗报警器体积小、结构紧凑、成本低、生产率高、实用性强。关键词: 单片机；无线收发模块；音乐集成电路；防盗报警器 Abstract This thesis focuses on the development and design of the electric bicycle SCM of wireless anti-theft alarm based on Monolithic integrated circuit. Through market research and acces
3、s to relevant information, demonstrated the necessity and feasibility of the design . In the major expositions of the wireless anti-theft alarm for the detailed design of each module process . Design from starting with the design of the overall plan, carrying out the relevant analysis about the radi
4、o transceiver modules, signal trigger module, alarm circuit module , selection and exterminating the final package; Protel software is used to map out the final design of the circuit, Through the Protel clearly show the work of various electrical components connecting module, and generate PCB by Pro
5、tel circuit plans, lay the foundation for welding the PCB circuit boards , according to the Protel circuit ,connecting circuits and hardware debug; products Appearance was designed by using the Protel software .The design is used as a control unit SCM, spring switch to trigger signal, wireless trans
6、ceiver modules for long-distance signal transmission, speakers (or buzzer) for the alarm device. When the wireless transceiver module SCM received a warning signal, go into the early warning status , and when the spring switch vibration impact of the receipt of the outside world, connected to circui
7、t , to enable the alarm warning, in order to deter crime Elements, to realize the purpose of protecting electric bicycles.Key words: SCM Wireless Transceiver Module Spring switch Anti-theft Alarm System Loudspeakers II 目 录1 引言12 总体方案设计2 2.1 框架结构体系设计2 2.2 各功能模块方案设计2 2.2.1 无线收发模块2 2.2.2信号触发模块3 2.2.3报警
8、电路模块33 无线收发模块设计4 3.1 LR-T15CTM4-S红外接收远程控制系统模块介绍4 3.1.1 主要特性4 3.1.2工作原理方框图4 3.1.3 外部应用电路5 3.1.4光电特性5 3.1.5外部特征6 3.2 无线收发模块设计74 音乐集成电路模块设计8 4.1 音乐集成电路8 4.1.1 音乐集成电路内部结构及其工作原理8 4.1.2 音乐集成电路使用过程中应注意的问题9 4.2 音乐集成电路报警模块设计9 4.2.1整流二极管的选用9 4.2.2 晶体三极管的选用10 4.2.3 电磁继电器的选用11 4.2.4音乐集成电路报警模块的设计115 安装与调试13 5.1
9、硬件安装13 5.1.1 AT89C51单片机相关特性及参数介绍13 5.1.2 硬件安装14 5.2 硬件调试15 5.2.1 无线收发模块调试15 5.2.2 音乐集成电路模块调试15 5.3 C语言编程16 5.4 软件调试19参考文献20致谢21IV1 引 言随着科学技术的迅猛发展，人民生活水平的不断提高，电动自行车已经进入人们的生活，并进一步方便了人们的出行。电动自行车以电为能源，无废气排放，不污染环境，且骑行省力，经济实用，受到政府大力支持。电动自行车也受到越来越多人青睐。然而就在电动自行车普及的同时，其失盗率也不断上升，给用户带来了不小的经济损失，为解决广大电动自行车用户的后顾之
10、忧，现设计一套基于单片机的关于电动自行车用无线防盗报警器的方案，为广大用户提供一把“放心锁”。电动车无线防盗报警器的的研究要求要体积小，能安装在比较隐蔽的位置，不易被盗车贼发现拆卸，而车主又能操作方便；灵敏度较高，性能稳定，漏报率、误报率和故障率都需比较低，报警声应适中，能在有效范围内提醒车主或路人，达到震慑盗车贼的目的即可，避免报警声太大，噪音扰民；价格适中能让普通消费者接受。现在市场上有各式各样的电动车防盗报警装置出售，一些高档的智能报警器由于价格过高而得不到推广；也有价格适中、质量可靠的防盗报警器出售，但是此类报警器的报警喇叭一般都只是安装在电动车身上，而完成警情传递的主要部件都是振动传
11、感器，其灵敏度较高，致使一些外界环境因素，都有可能触发报警器报警，这种由于误报带来的噪音常常造成不必要的扰民。 种种原因使得很多电动车用户并没有为他们的车去配备防盗报警装置，导致一些不法分子有机可乘，电动车被盗现象日益严重。报警装置作为电动车重要附属配件，其防盗守护的重要作用不容忽视。由此，一种低价位、高品质，适合于普通用户的防盗报警器将是电动自行车市场所盼望的。 着眼于解决上述问题，我们展开了一系列调查研究、开发创新工作。2 总体方案设计电动车无线防盗报警器的总体方案设计是根据其功能和设计要求，从全局的角度，以系统的观点而进行整体方面的设计，主要包括无线收发模块设计，信号触发模块设计和报警电
12、路模块设计等内容。2.1 框架结构体系设计本设计主要依据下列框架结构(如图2-1)进行设计。AT89C51单片机信号触发模块无线发送模块无线接收模块报警电路模块图2-1 总体框架结构体系其中单片机作为控制单元模块，弹簧开关作信号触发模块，采用远距离无线收发装置作无线收发模块，扬声器（或蜂鸣器）作报警电路模块。当单片机收到无线收发模块发出的预警信号后，进入预警状态，并让弹簧开关在收到外界振动影响后，接通电路使报警器报警，以此来威慑犯罪分子，达到保护电动自行车的目的。2.2 各功能模块方案设计本设计各功能模块主要包括无线收发模块，信号触发模块和报警电路模块等，下面为各个模块方案的介绍。2.2.1
13、无线收发模块LR-T15CTM4-S系列是红外遥控接收模块。该模块的最大优点就是即使在很弱的光源下也能可靠运行、并保护、防止受到其他输出脉冲的干扰。LR-T15CTM4-S系列所需的供电电压在2.4V6.5V之间，与本设计所构想的5V供电电压吻合；而且其低电流消耗；其输出信号为4.5V正好能被本设计中采用的AT89C51单片机所识别。LR-T15CTM4-S系列与无线发送装置的有效作用距离为28米，其最大优点就是即使在很弱的光源下也能可靠运行、并能有效防止受到其他输出脉冲的干扰。因此采用LR-T15CTM4-S红外接收远程控制系统模块为本设计的无线收发模块。2.2.2信号触发模块振动传感器在测
14、试技术中是关键部件之一，它的作用主要是将机械量接收下来，并转换为与之成比例的电量。它内部用压电陶瓷片加弹簧重锤结构检测振动信号，并通过运放器放大并输出控制信号。当检测到振动大于一定幅度时，动作指示灯点亮，并发出报警，振动检测的灵敏度可以通过灵敏度调节旋钮调节。振动传感器是将原始要测的机械量作为振动传感器的输入量Mi，然后由机械接收部分接收，形成另一个适合于变换的机械量Mt，最后由机电变换部分再将Mt变换为电量E，如图2-2所示。振动传感器具有成本低、灵敏度高、工作稳定可靠，振动检测可调节范围大的优点，器件的内部均含有专用的控制芯片，用一只三极管进行电流放大后,即可驱动继电器以报警。因此振动传感器的性能特点符合本设计的需要。 机械接受部分 机电变换部分 Mi Mt E图2-2 振动传感器2.2.3报警电路模块报警电路元件我们选用
