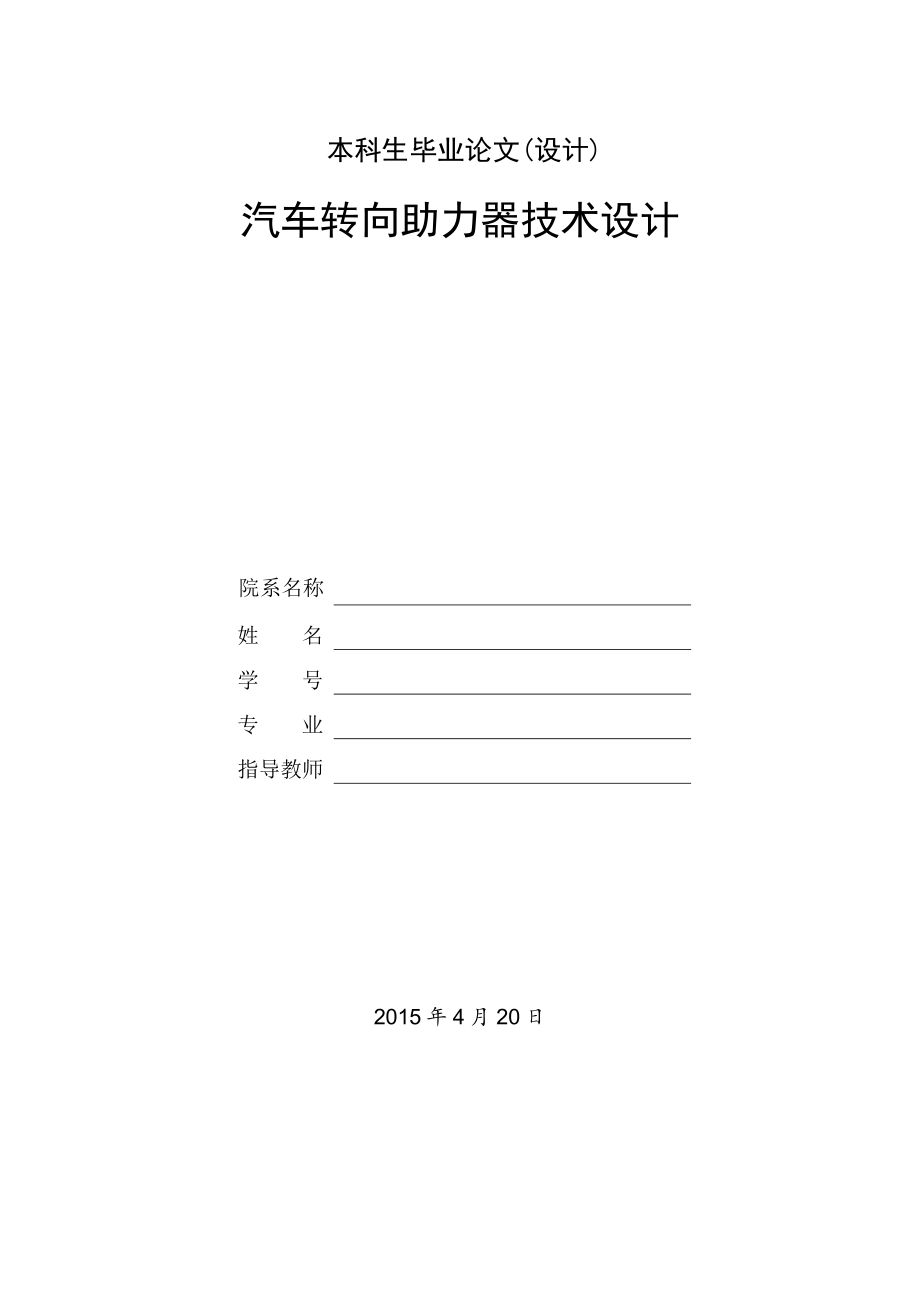

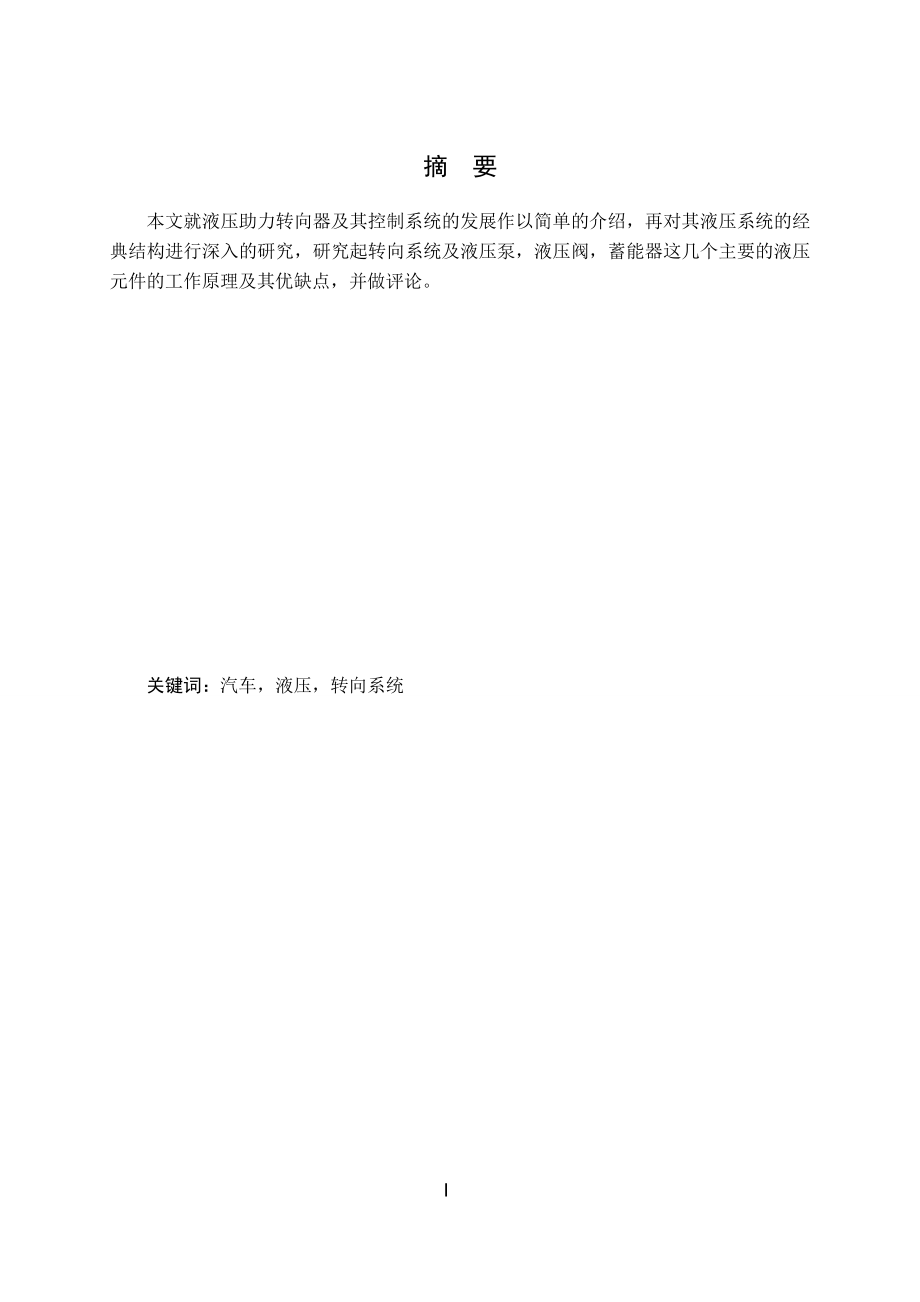

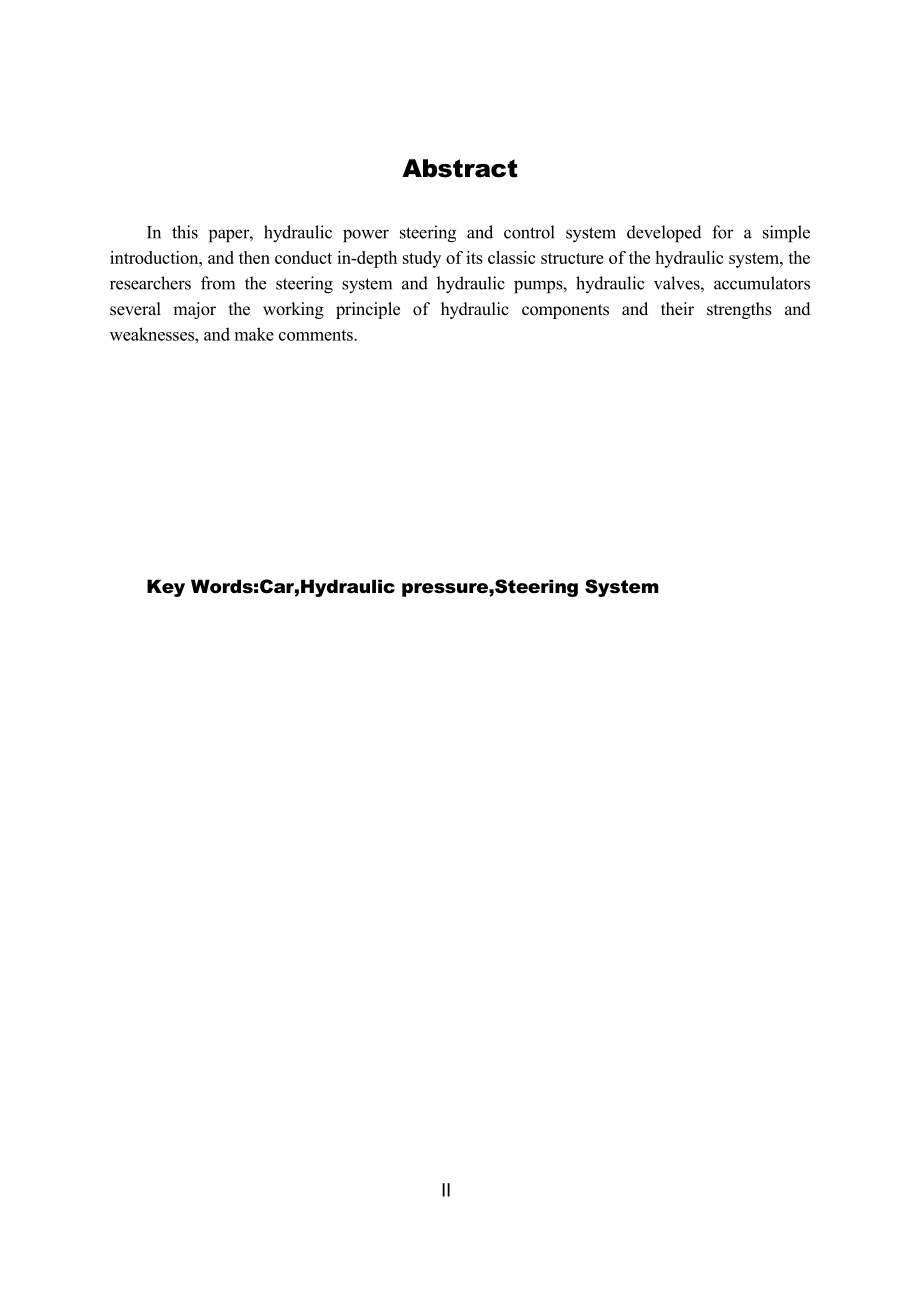

1、 本科生毕业论文(设计)汽车转向助力器技术设计院系名称姓名学号专业指导教师2015年4月20日IV摘要本文就液压助力转向器及其控制系统的发展作以简单的介绍，再对其液压系统的经典结构进行深入的研究，研究起转向系统及液压泵，液压阀，蓄能器这几个主要的液压元件的工作原理及其优缺点，并做评论。关键词：汽车，液压，转向系统AbstractIn this paper, hydraulic power steering and control system developed for a simple introduction, and then conduct in-depth study of its
2、classic structure of the hydraulic system, the researchers from the steering system and hydraulic pumps, hydraulic valves, accumulators several major the working principle of hydraulic components and their strengths and weaknesses, and make comments.Key Words:Car,Hydraulic pressure,Steering System目录
3、1 引言12 汽车转向系的类型和组成12.1 机械转向系22.2 动力转向系32.3动力转向技术的发展4 2.3.1液压动力转向4 2.3.2电动动力转向63 转向器7 3.1 转向系的功用与要求7 3.2 转向器方案分析74 液压助力转向机构布置方案分析9 4.1 动力转向机构布置方案9 4.2 动力转向器结构形式的选择11 4.3 分配阀的结构方案115 液压系统方案分析13 5.1 常用转向液压系统工作原理13 5.2系统设计工作原理136 齿轮齿条式液压动力转向器结构设计15 6.1 齿轮齿条式转向器结构分析15 6.2 齿轮轴的结构设计19结论20参考文献21致谢221 引言改革开放
4、以来，随着中国的汽车工业的飞速发展，据中国汽车工业协会统计，截至2006 年 10 月底，轿车累计销售量超过 300 万辆，达到 304 万辆，同比增长 40%。2006 年11 月的北京车展，自主品牌：启辰、奇瑞、东风风神、广汽传祺、哈佛、荣威、吉利汽车、比亚迪、奔腾、长安、宝骏、陆风、中华、纳智捷、海马等自主品牌纷纷亮相，在国际汽车盛宴中崭露头角，无论从产品所展示的品质和技术含量还是参展规模上，都非常令人佩服，但和有着近百年发展历史的国外汽车工业相比，我们的自主品牌汽车在舒适体验和行车性能方面仍有差距。 汽车工业代表着一个国家的综合国力，是国民经济的支柱产业，随着机械和电子技术的发展，汽车
5、工业不断前进。到今天，汽车已经远不是单纯机械意义上的汽车了，它是机械、电子、材料等学科的结合的产物。随着汽车工业的发展，汽车转向系统也历经了较长时间的演变。制动系统和汽车转向系统都是汽车安全必须注意的两个系统。转向系统性能和整车及其它总成、系统的性能息息相关，在系统设计的每一个环节都需要考虑整车及其它总成的性能。首先，转向系统必须能够实现整车所要求的车轮转角，这为转向机构的设计及动力转向器匹配提出了基本要求。其次，悬架系统和转向机构必须有协调的运动学关系，这就对转向机构设计提出了附加的要求。这两项要求基本可以在系统设计层面进行分析解决，而和转向系统相关的行驶稳定性及行驶路感则必须在整车层面进行
6、计算分析。综上所述，随着我国汽车的发展，新的问题及要求不断涌现，在车辆设计与开发领域尚存在很多的问题需要研究和解决，如何使基础研究与产品设计实践紧密结合，将研究成果最大限度地应用于产品开发过程，不断提高汽车的性能水平是摆在汽车产品研究与开发人员面前的重要课题。2 汽车转向系的类型和组成汽车在行驶过程中，需按驾驶员的意志经常改变其行驶方向，即所谓汽车转向。就轮式汽车而言，实现汽车转向的方法是，驾驶员通过一套专设的机构，使汽车转向桥(一般是前桥)上的车轮(转向轮)相对于汽车纵轴线偏转一定角度。在汽车直线行驶时，往往转向轮也会受到路面例向干扰力的作用，自动偏转而改变行驶方向。此时，驾驶员也可以利用这
7、套机构使转向轮向相反的方向偏转，从而使汽车恢复原来的行驶方向。这一套用来改变或恢复汽车行驶方向的专设机构，即称为汽车转向系。因此，汽车转向系的功用是，保证汽车能按驾驶员的意志而进行转向行驶。汽车转向系可按转向能源的不同分为机械转向系和动力转向系两大类。机械式转向器由转向器、转向操纵机构和转向传动机构三大部分组成。按照转向器的不同形式可分为循环球式、齿轮齿条式、蜗杆曲柄指销式等转向器。不同的转向器有着不同的特点应用于不同的汽车上。其中小轿车上常用的是齿轮齿条式的转向器。在本文的后面分析中，就是以这种转向器来做分析的。动力式按照加力装置的不同可以分为液压助力式、气压助力式和电动助力式三种。气压助力
8、式主要应用于一部分其前轴最大轴载质量为 3 一 7t并采用气压制动系的货车和客车上。由于气压系统的工作压力较低(一般不高于0.7MPa)，使得其部件的尺寸比较庞大；同时压缩空气工作时的噪声和滞后性使得这种助力方式的转向器只配置在极少一部分车辆上。相比之下，液压助力式的转向器成了当今汽车助力转向器的主流。2.1 机械转向系机械转向系以驾驶员的体力作为转向能源，其中所有传力件都是机械的。机械转向系由转向操纵机构、转向器和转向传动机构三大部分组成。1 一转向盘；2 一转向轴；3 一转向万向节；4 一转向传动轴；5 一转向器；6-转向摇臂；7 一转向直拉杆；8 一转向节臂；9 一左转向节；10、12
9、一梯形臂；11 一转向横拉杆；13 一右转向节图 1-1 机械转向系示意图图 1-1 所示为机械转向系的组成和布置示意图。当汽车转向时，驾驶员对转向盘 1施加一个转向力矩。该力矩通过转向轴 2、转向万向节 3 和转向传动轴 4 输入转向器 5。经转向器放大后的力矩和减速后的运动传到转向摇臂 6，再经过转向直拉杆 7 传给固定于左转向节 9 上的转向节臂 8，使左转向节和它所支承的左转向轮偏转。为使右转向节13 及其支承的右转向轮随之偏转相应角度，还设置 7 转向梯形。转向梯形由固定在左、右转向节上的梯形臂 10、12 和两端与梯形臂作球铰链连接的转向横拉杆 n 组成。从转向盘到转向传动轴这一系
10、列部件和零件，均属于转向操纵机构。由转向摇臂至转向梯形这一系列部件和零件(不含转向节)，均属于转向传动机构。目前，许多国内外生产的新车型在转向操纵机构中采用了万向传动装置(转向万向节和转向传动轴)。这有助于转向盘和转向器等部件和组件的通用化和系列化。只要适当改变转向万向传动装置的几何参数，便可满足各种变型车的总布置要求。即使在转向盘与转向器同轴线的情况下，其间也可采用万向传动装置，以补偿由于部件在车上的安装误差和安装基体(驾驶室、车架)的变形所造成的二者轴线实际上的不重合。转向盘在驾驶室安放的位置与各国交通法规规定车辆靠道路左侧还是右侧通行有关。包括我国在内的大多数国家规定车辆右侧通行，相应地
11、应将转向盘安置在驾驶室左侧。这样，驾驶员的左方视野较广阔，有利于两车安全交会。相反，在一些规定车辆靠左侧通行的国家和地区使用的汽车上，转向盘则应安置在驾驶室右侧。2.2动力转向系动力转向系是兼用驾驶员体力和发动机动力为转向能源的转向系。在正常情况下，汽车转向所需的能量，只有一小部分由驾驶员提供，而大部分是由发动机通过动力转向装置提供的。但在动力转向装置失效时，一般还应当能由驾驶员独立承担汽车转向任务。因此，动力转向系是在机械转向系的基础上加设一套动力转向装置而形成的。对最大总质量在 12t 以上的大型汽车而言，一旦动力转向装置失效，驾驶员通过机械传动系加于转向节的力远不足以使转向轮偏转而实现转
12、向。故这种汽车的动力转向装置应当特别可靠。 图 1-2 动力转向系示意图图 1-2 为一种液压动力转向系的组成和液压动力转向装置的管路布置示意图。其中属于动力转向装置的部件是：转向油罐、转向油泵、转向控制阀和转向动力缸。当驾驶员逆时针转动转向盘(左转向)时，转向摇臂带动转向直拉杆前移。直拉杆的拉力作用于转向节臂，并依次传到梯形臂和转向横拉杆，使之右移。与此同时，转向直拉杆还带动转向控制阀中的滑阀，使转向动力缸的右腔接通液面压力为零的转向油罐。转向油泵的高压油进入转向动力缸的左腔，于是转向动力缸的活塞上受到向右的液压作用力便经推杆施加在转向横拉杆上，也使之右移。这样，驾驶员施于转向盘上很小的转向
13、力矩，便可克服地面作用于转向轮上的转向阻力矩。2.3动力转向系统的发展汽车转向一直存在着“轻”与“灵”的矛盾。尽管，人们采用了变速比转向器等手段，但始终不能从根本上解决这一矛盾。在 20 世纪 50 年代初出现了液压动力转向技术，比较好地缓解了“轻”与“灵”的矛盾，符合人们对转向轻便性更高的要求，在保证其他性能的条件下，能大大降低转向盘上的手力，特别是原地转向时转向盘上的手力。2.3.1液压动力转向液压动力转向首先是在大型车辆上得到发展的，随着当时汽车装载质量和整备质量的增加，在转向过程中所需克服的前轮转向阻力矩也随之增加，从而要求加大作用在转向盘上的转向力，使驾驶员感到“转向沉重”。当前轴负
14、荷增加到某一数值后，靠人力转动转向轮就很吃力。为使驾驶员操纵轻便和提高车辆的机动性，最有效的方法就是在汽车转向系中加装转向助力装置，借助于汽车发动机的动力驱动油泵、空气压缩机和发电机等，以液力、气力或电力增大驾驶员操纵前轮转向的力矩。使驾驶员可以轻便灵活地操纵汽车转向，减轻了劳动强度，提高了行驶安全性。液压动力转向系统除了传统的机械转向器以外，尚需增加控制阀、动力缸、油泵、油罐和管路等。轿车对动力转向的要求与重型车辆不完全相同。比如大型车辆对动力转向系统噪声的要求较低，轿车则对噪声要求很高，轿车还要求装用的转向器系统结构要更简单、尺寸更小、成本更低等。但是重型车辆动力转向技术的发展无疑为轿车动
15、力转向技术奠定了基础。开始阶段液压动力转向的控制阀采用滑阀式，即控制阀中的阀以轴向移动来控制油路。滑阀式控制阀结构简单，生产工艺性好，操纵方便，宜于布置，使用性能较好。但是滑阀灵敏度不够高，后来逐渐被转阀代替。20 世纪 50 年代末沙基诺发明了转阀式液压动力转向，即控制阀中的阀芯以旋转运动来控制油路。与滑阀相比，转阀的灵敏度高、密封件少、结构比较先进。虽然由于转阀利用扭杆弹簧来使阀回位，结构较复杂，特别是对扭杆的材质和热处理工艺要求较高。但是其性能相对于滑阀有很大改进，达到令人满意的程度，并且在齿轮齿条式转向器中布置转阀比较容易，目前在轿车及大部分重型汽车上的液压动力转向采用的均是转阀式控制阀。在大型汽车上装备液压动力转向系统有如下优点：(1)减小驾驶员的疲劳强度。动力转向可以减小作用在转向盘上的力，提高转向轻便性。(2)提高转向灵敏度。可以比较自由地根据操纵稳定性要求选择转向器传动比，不会受到转向力的制约。允许转向车轮承受更大的负荷，不会引起转向沉重问题。(3)衰减道路冲击，提高行驶安全性。液压系统的阻尼作用可以衰减道路不平度对转向盘的冲击；另一方面，当汽车高
