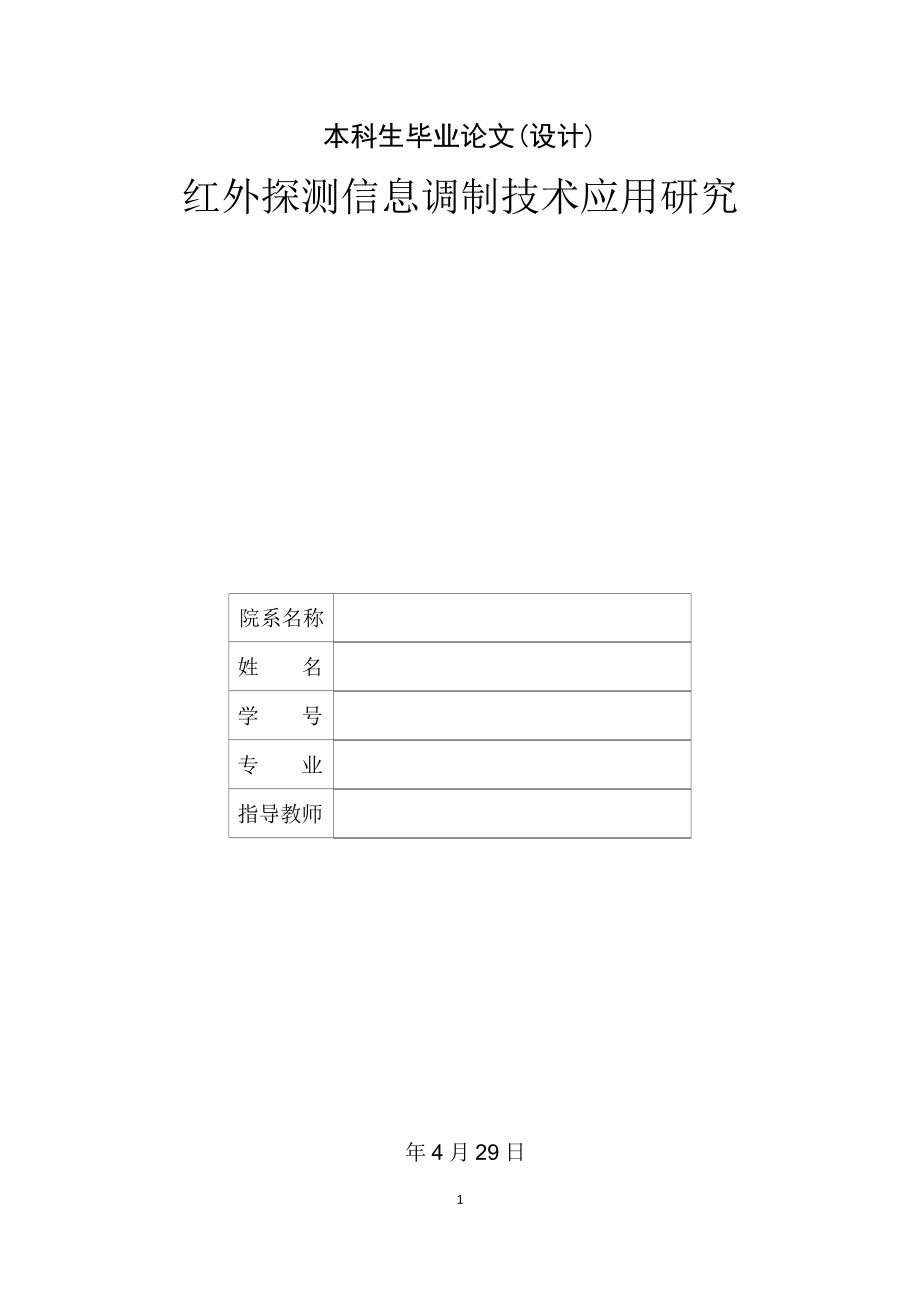

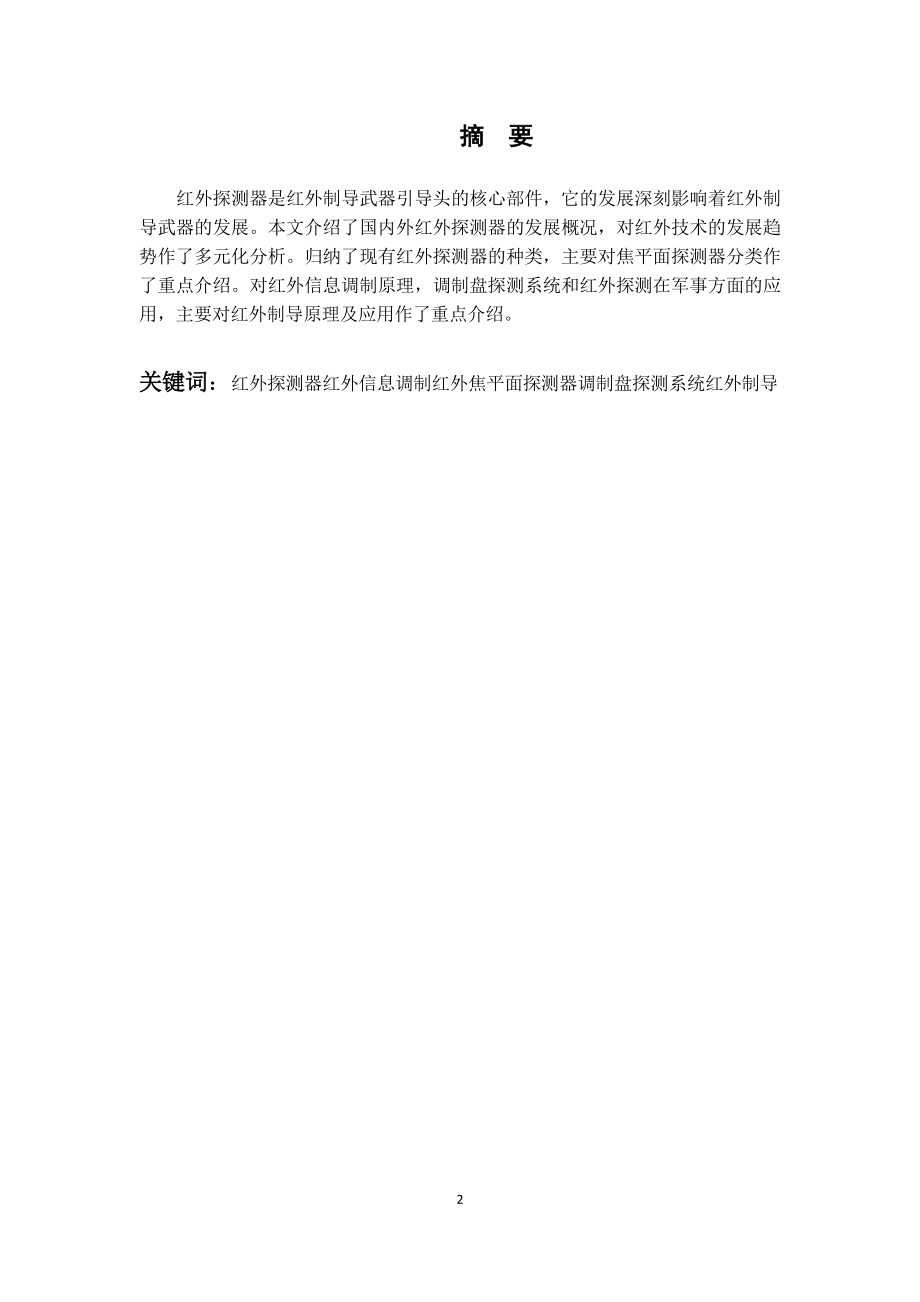

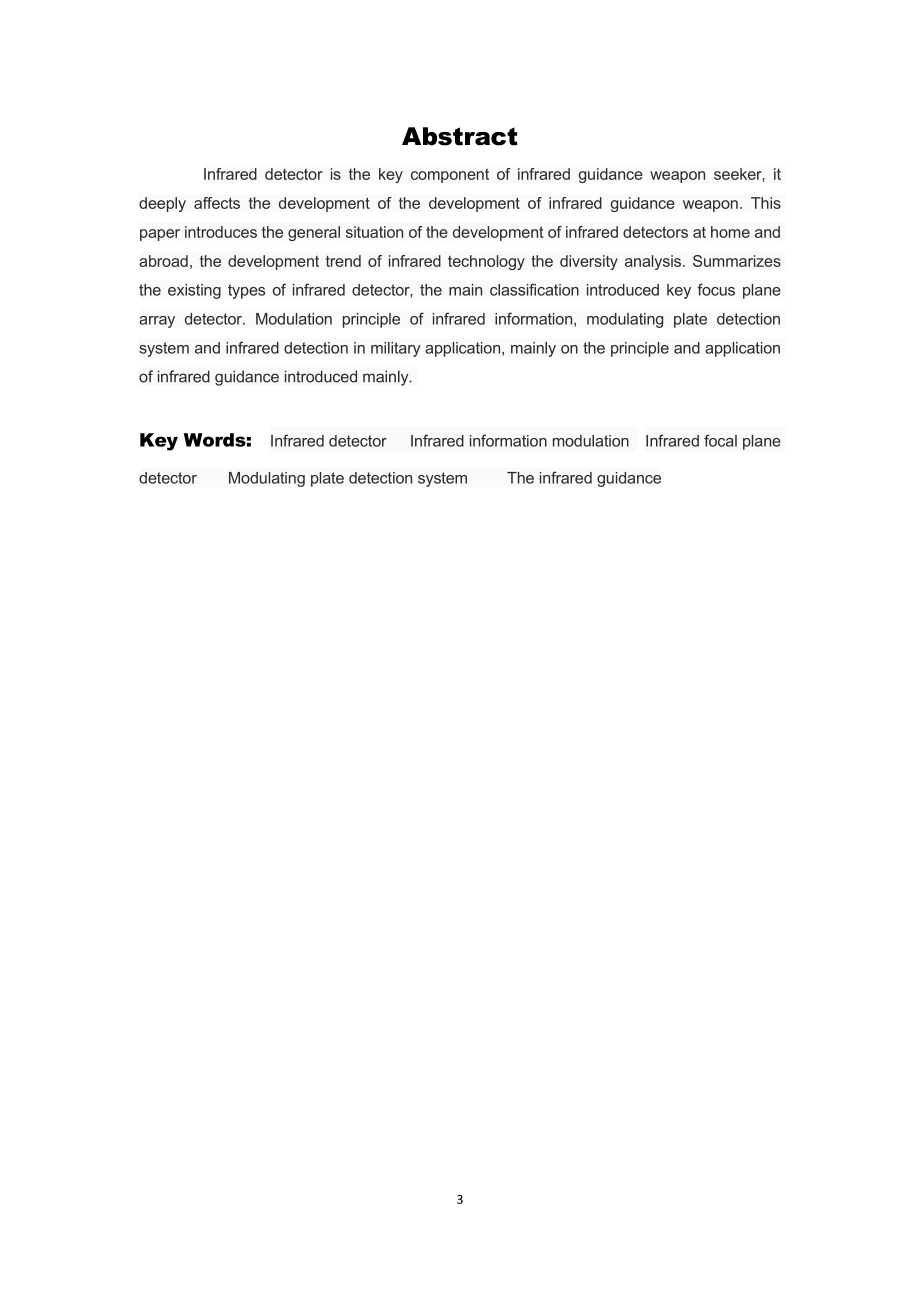

1、本科生毕业论文(设计)红外探测信息调制技术应用研究院系名称姓名学号专业指导教师 年4月29日摘要红外探测器是红外制导武器引导头的核心部件，它的发展深刻影响着红外制导武器的发展。本文介绍了国内外红外探测器的发展概况，对红外技术的发展趋势作了多元化分析。归纳了现有红外探测器的种类，主要对焦平面探测器分类作了重点介绍。对红外信息调制原理，调制盘探测系统和红外探测在军事方面的应用，主要对红外制导原理及应用作了重点介绍。关键词：红外探测器红外信息调制红外焦平面探测器调制盘探测系统红外制导AbstractInfrared detector is the key component of infrared
2、guidance weapon seeker, it deeply affects the development of the development of infrared guidance weapon. This paper introduces the general situation of the development of infrared detectors at home and abroad, the development trend of infrared technology the diversity analysis. Summarizes the exist
3、ing types of infrared detector, the main classification introduced key focus plane array detector. Modulation principle of infrared information, modulating plate detection system and infrared detection in military application, mainly on the principle and application of infrared guidance introduced m
4、ainly. Key Words: Infrared detector Infrared information modulation Infrared focal plane detector Modulating plate detection system The infrared guidance目录1 引言.62 红外探测器的发展.7 2.1红外探测器的发展简.7 2.2国内外红外产业的现状与发展趋势.8 2.2.1工作波段多元化.8 2.2.2探测器材料多元化.9 2.2.3制冷方式多样化.9 2.2.4红外成像导引头多元化.93红外传感器的分类.10 3.1按组成形式分类.10
5、3.2按工作原理分类.10 3.3焦平面探测器的分类.10 3.3.1根据制冷方式划分.10 3.3.2依照光辐射与物质相互作用原理划分.10 3.3.3按照结构形式划分.11 3.3.4按成像方式划分.11 3.3.5根据波长划分.114调制盘式探测系统.12 4.1基本概念.12 4.1.1调制盘.12 4.1.2调制盘的作用.12 4.1.3目标与像点的位置关系.13 4.1.4调制盘的分类.14 4.2结构组成.14 4.3调幅式调制盘系统.15 4.3.1日出式调制盘.15 4.3.2调制信号与像点在调制盘上的方位角之间的关系.17 4.3.3空间滤波.17 4.3.4调制特性分析.
6、185红外探测技术军事应用.20 5.1红外制导技术概述.20 5.1.1红外制导系统的分类.20 5.1.2红外制导原理.20 5.1.3红外制导的优点和缺点.21 5.1.4红外制导的展望.21 5.2红外侦察.22 5.3红外夜视.22 5.4红外隐身.23 5.5红外对抗.236结论与展望.26 6.1红外探测技术的优缺点.26 6.2红外探测技术的展望.27参考文献.29致谢.301 引言自40年代初德国研制出硫化铅（Pbs）探测器以来,红外技术有了很大的发展。红外技术发展到现在，已经为大家所熟知，这种技术已经在现代科技、国防和工农业等领域获得了广泛的应用。红外探测器已广泛应用于军事
7、与民用的许多领域。但它的重要应用和最高水平的应用仍是在军事技术方面。红外成像、红外侦察、红外跟踪、红外制导、红外预警、红外对抗等在现代和未来战争中都是很重要的战术和战略手段。在70年代以后，军事红外技术又逐步向民用部门转化。红外加热和干燥技术广泛应用于工业、农业、医学、交通等各个行业和部门。红外测温、红外测湿、红外理疗、红外检测、红外报警、红外遥感、红外防伪更是各行业争相选用的先进技术。标志红外技术最新成就的红外热成像技术，它与雷达、电视一起构成当代三大传感系统，尤其是焦平面列阵技术的采用，将使它发展成可与眼睛相媲美的凝视系统。军事技术的需要推动着红外探测器的不断发展，迄今，红外探测器已发展到
8、第三代是导引头的核心部件，它正以灵巧，高分辨率等优点引起人们的注意。尤其是在武器制导领域更显示了它的卓越性能，各国军方正在给予充分的关注。2红外探测器的发展2.1 红外探测器的发展简史红外技术发展的先导是红外探测器的发展。1800年，FW赫歇尔发现红外辐射时使用的是水银温度计，这是最原始的热敏型红外探测器。1830年以后，相继研制出温差电偶的热敏探测器、测辐射热计等。在1940年以前，研制成的红外探测器主要是热敏型探测器。19世纪，科学家们使用热敏型红外探测器，认识了红外辐射的特性及其规律，证明了红外线与可见光具有相同的物理性质，遵守相同的规律。它们都是电磁波之一，具有波动性，其传播速度都是光速、波长是它们的特征参数并可以测量。20世纪初开始，测量了大量的有机物质和无机物质的吸收、发射和反射
