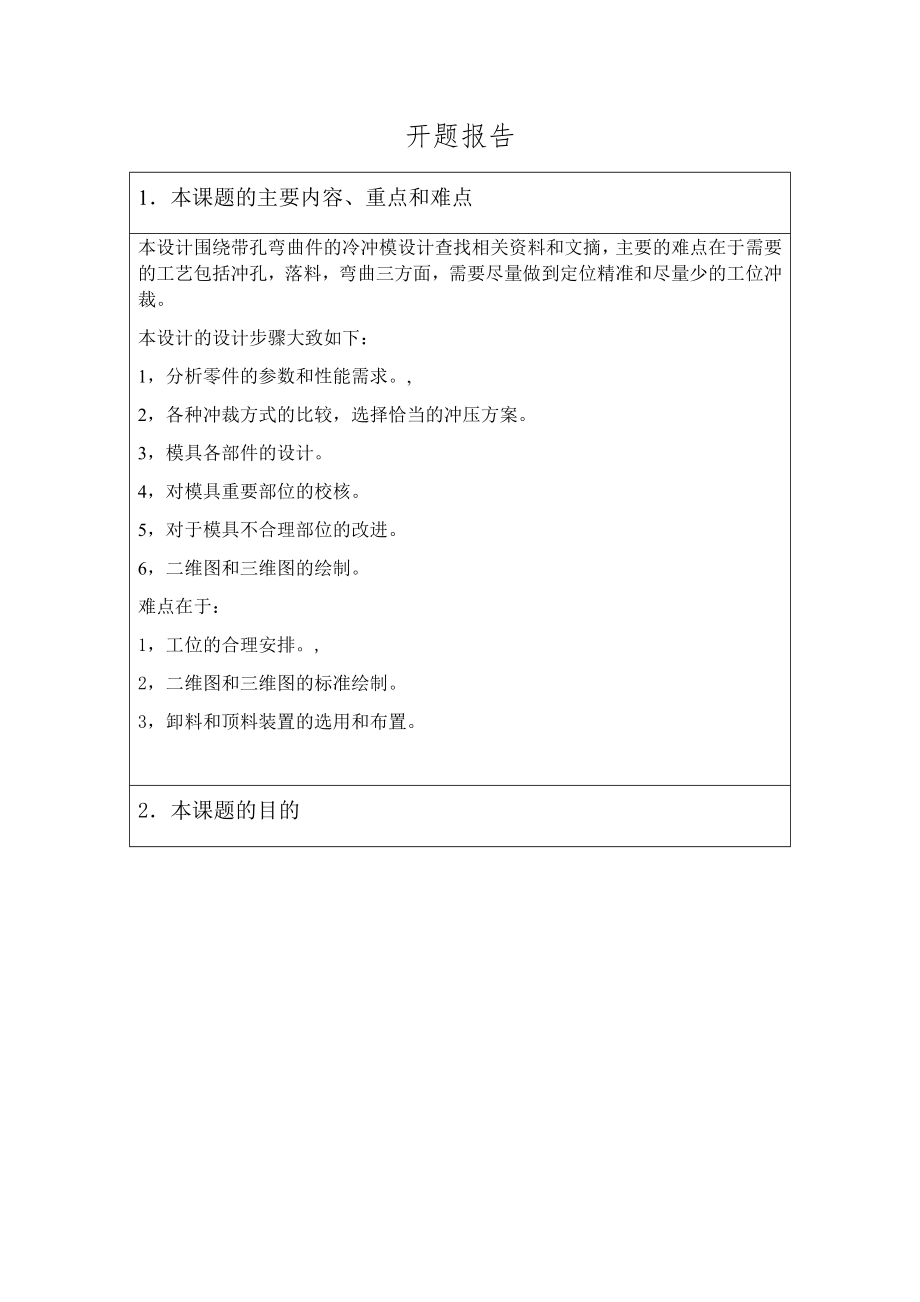

1、开题报告1本课题的主要内容、重点和难点本设计围绕带孔弯曲件的冷冲模设计查找相关资料和文摘，主要的难点在于需要的工艺包括冲孔，落料，弯曲三方面，需要尽量做到定位精准和尽量少的工位冲裁。本设计的设计步骤大致如下：1， 分析零件的参数和性能需求。,2， 各种冲裁方式的比较，选择恰当的冲压方案。3， 模具各部件的设计。4， 对模具重要部位的校核。5， 对于模具不合理部位的改进。6， 二维图和三维图的绘制。难点在于：1， 工位的合理安排。,2， 二维图和三维图的标准绘制。3， 卸料和顶料装置的选用和布置。2本课题的目的本课题主要是针对零件的不同参数和性能选择适当的模具冲压，比较采用不同模具的优缺点，再根
2、据该零件的生产批量和生产条件选择最佳的设计方案。本设计中参考了各种资料，再根据零件的参数和形状，决定采用连续冲压模。因为其更能保证零件冲裁时的定位精度和零件成型的最终尺寸精度，结构相较其他的算是比较复杂。在模具制造工艺和冲压工艺的学习中，大部分是着重零部件的设计，只是简单的介绍了复合模和连续模的设计方法，在实际的运用中还欠缺一定的经验，这次的课题就是让我们在拥有部分理论的基础上，独立的学习和设计整副模具。本设计的工件包含了冲孔，切边，弯曲成形等多到工序，是比较完整的考察模具知识的一个设计，也是期望通过本设计可以给我们以后的工作和学习中提供宝贵的参考方案和设计思路。3本课题的实行方案、进度进度安

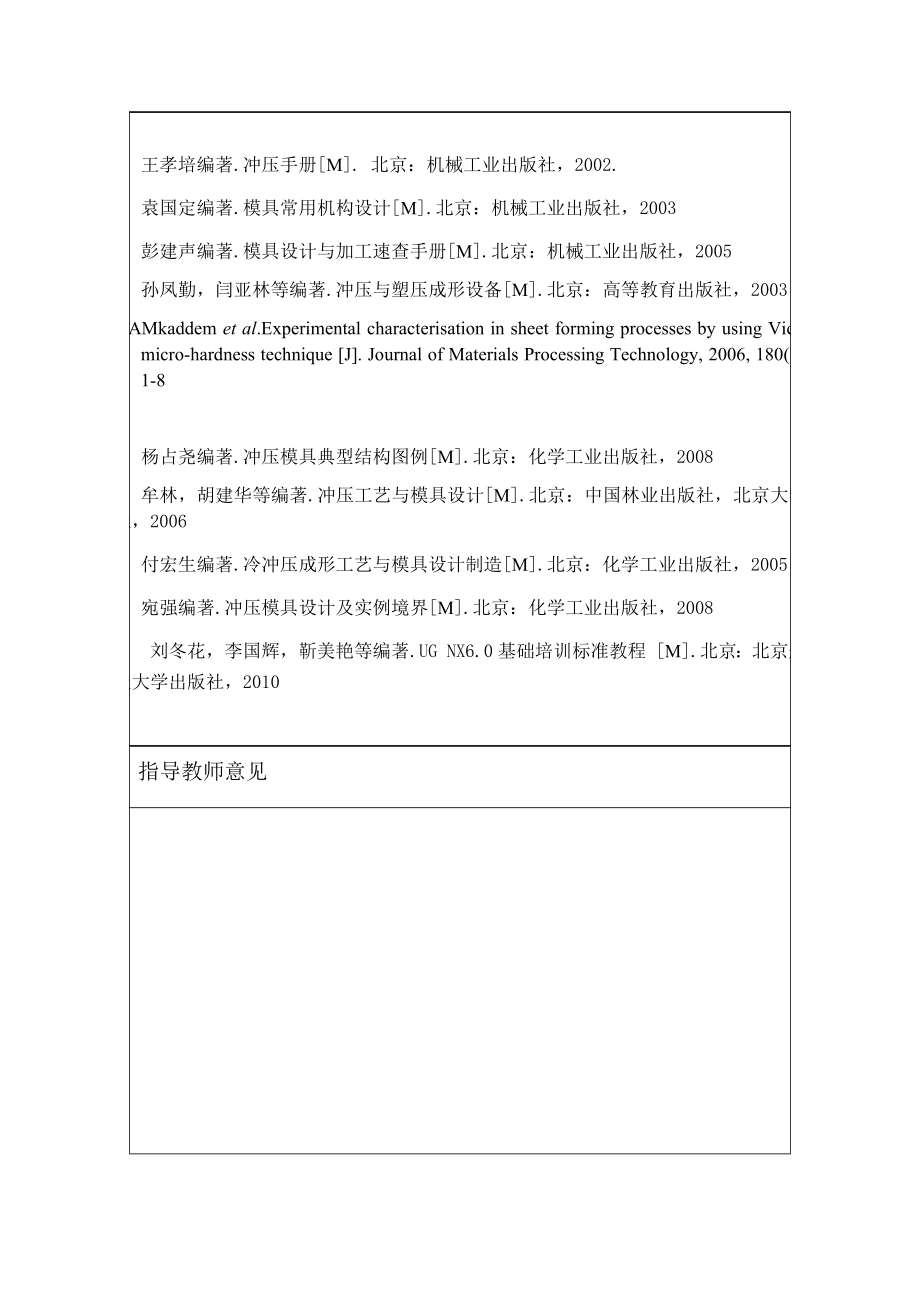

3、排：1. 02-2603-01 毕业设计的准备，查找相关资料，写开题报告、翻译。2. 03-0603-15 学习SolidWorks软件。3. 03-1604-01 对带孔弯曲件零件进行工艺分析，制定工艺路线确，确定模具结构。4. 04-0104-10 采用SolidWorks软件对模具零件建模和生成装配体文件。5. 04-1104-20 进行模具关键参数校核，调整其结构。6. 04-2105-01 生成相应的零件图、总装图。7. 05-0105-11 撰写毕业设计说明书。8. 05-1106-10 准备毕业答辩。4、已查阅参考文献：1 2 王孝培编著.冲压手册M. 北京：机械工业出版社，20
4、02.2 袁国定编著.模具常用机构设计M.北京：机械工业出版社，20033 彭建声编著.模具设计与加工速查手册M.北京：机械工业出版社，20054 孙凤勤，闫亚林等编著.冲压与塑压成形设备M.北京：高等教育出版社，20035 AMkaddem et al.Experimental characterisation in sheet forming processes by using Vickers micro-hardness technique J. Journal of Materials Processing Technology, 2006, 180(1-3): 1-86 杨占尧编著.冲压模具典型结构图例M.北京：化学工业出版社，20087 牟林，胡建华等编著.冲压工艺与模具设计M.北京：中国林业出版社，北京大学出版社，20068 付宏生编著.冷冲压成形工艺与模具设计制造M.北京：化学工业出版社，20059 宛强编著.冲压模具设计及实例境界M.北京：化学工业出版社，200810 刘冬花，李国辉，靳美艳等编著.UG NX6.0基础培训标准教程 M.北京：北京航空航天大学出版社，2010指导教师意见 指导教师：20*年3月 20日系审查意见 系领导（公章）： 20*年3月25日
