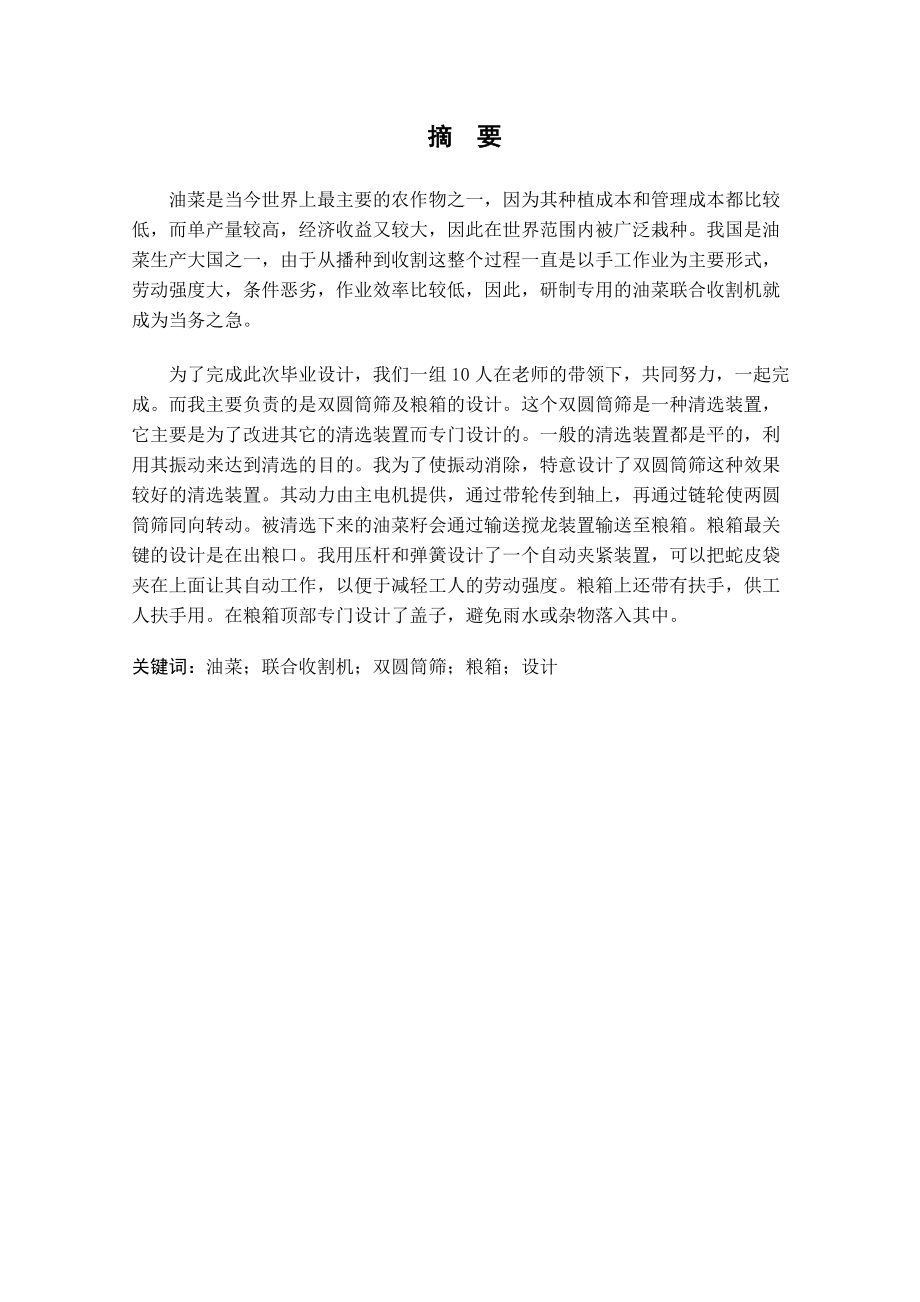

1、 摘 要油菜是当今世界上最主要的农作物之一，因为其种植成本和管理成本都比较低，而单产量较高，经济收益又较大，因此在世界范围内被广泛栽种。我国是油菜生产大国之一，由于从播种到收割这整个过程一直是以手工作业为主要形式，劳动强度大，条件恶劣，作业效率比较低，因此，研制专用的油菜联合收割机就成为当务之急。 为了完成此次毕业设计，我们一组10人在老师的带领下，共同努力，一起完成。而我主要负责的是双圆筒筛及粮箱的设计。这个双圆筒筛是一种清选装置，它主要是为了改进其它的清选装置而专门设计的。一般的清选装置都是平的，利用其振动来达到清选的目的。我为了使振动消除，特意设计了双圆筒筛这种效果较好的清选装置。其动力

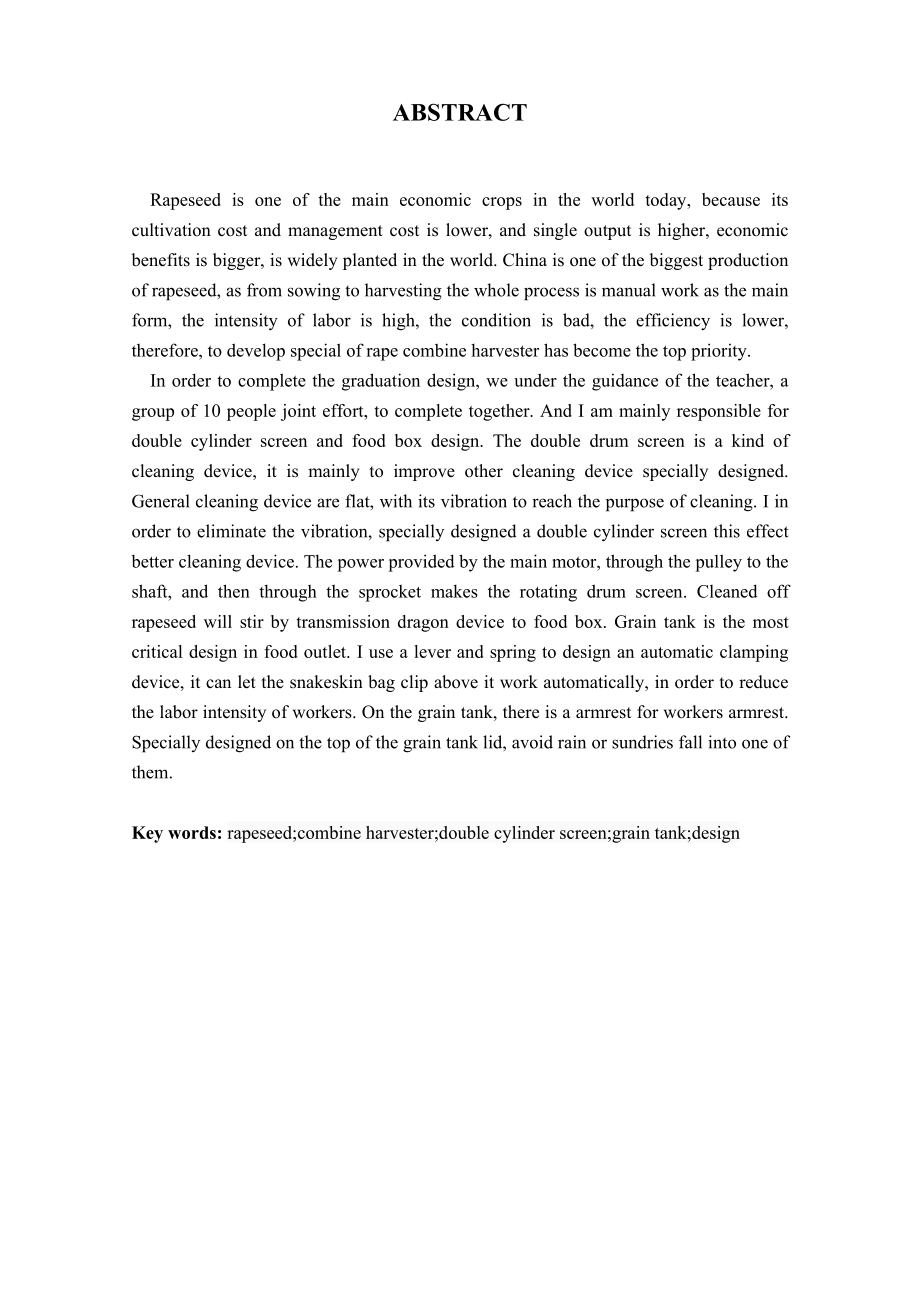

2、由主电机提供，通过带轮传到轴上，再通过链轮使两圆筒筛同向转动。被清选下来的油菜籽会通过输送搅龙装置输送至粮箱。粮箱最关键的设计是在出粮口。我用压杆和弹簧设计了一个自动夹紧装置，可以把蛇皮袋夹在上面让其自动工作，以便于减轻工人的劳动强度。粮箱上还带有扶手，供工人扶手用。在粮箱顶部专门设计了盖子，避免雨水或杂物落入其中。关键词：油菜；联合收割机；双圆筒筛；粮箱；设计 ABSTRACTRapeseed is one of the main economic crops in the world today, because its cultivation cost and management co
3、st is lower, and single output is higher, economic benefits is bigger, is widely planted in the world. China is one of the biggest production of rapeseed, as from sowing to harvesting the whole process is manual work as the main form, the intensity of labor is high, the condition is bad, the efficie
4、ncy is lower, therefore, to develop special of rape combine harvester has become the top priority.In order to complete the graduation design, we under the guidance of the teacher, a group of 10 people joint effort, to complete together. And I am mainly responsible for double cylinder screen and food
5、 box design. The double drum screen is a kind of cleaning device, it is mainly to improve other cleaning device specially designed. General cleaning device are flat, with its vibration to reach the purpose of cleaning. I in order to eliminate the vibration, specially designed a double cylinder scree
6、n this effect better cleaning device. The power provided by the main motor, through the pulley to the shaft, and then through the sprocket makes the rotating drum screen. Cleaned off rapeseed will stir by transmission dragon device to food box. Grain tank is the most critical design in food outlet.
7、I use a lever and spring to design an automatic clamping device, it can let the snakeskin bag clip above it work automatically, in order to reduce the labor intensity of workers. On the grain tank, there is a armrest for workers armrest. Specially designed on the top of the grain tank lid, avoid rai

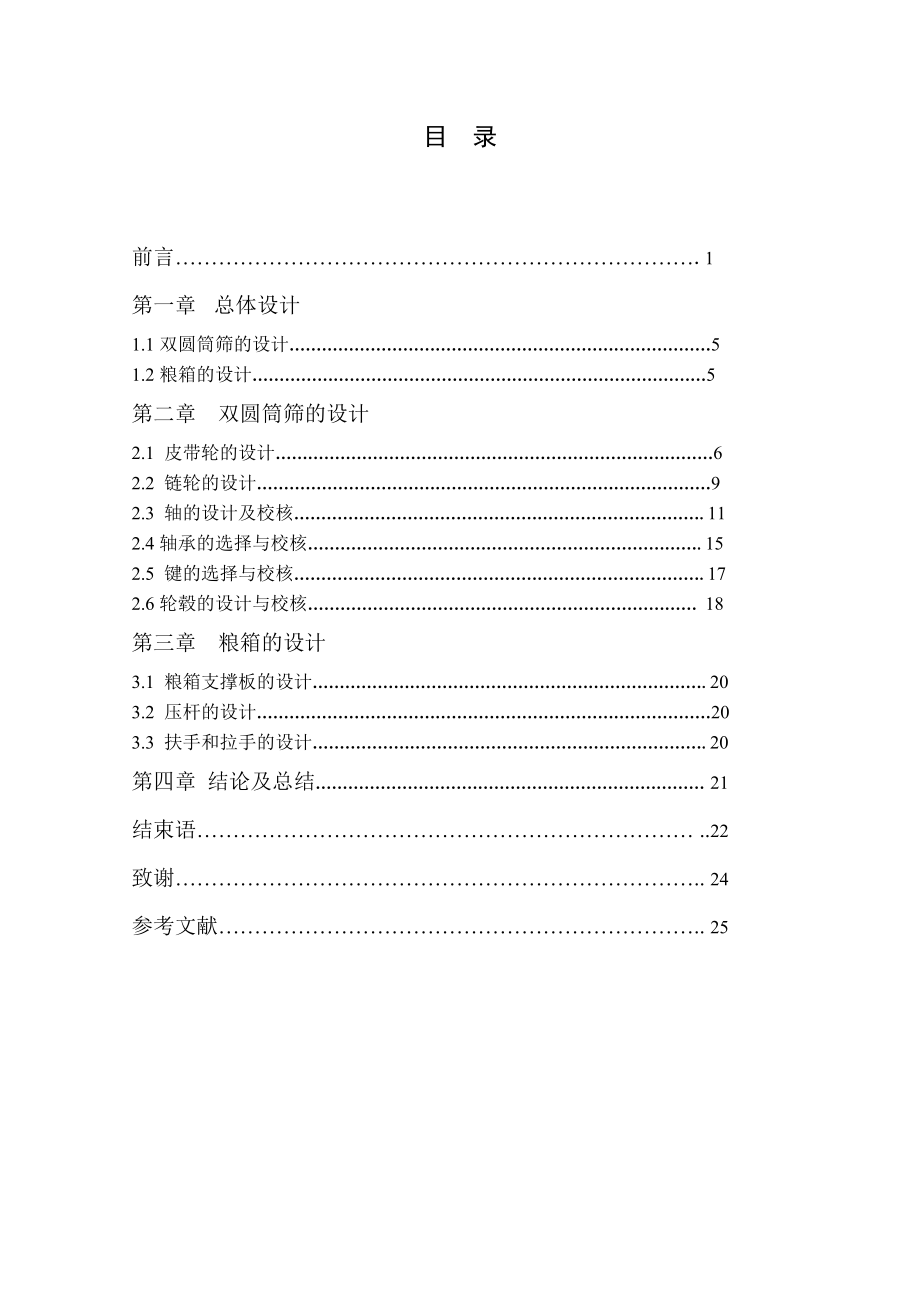

8、n or sundries fall into one of them.Key words: rapeseed;combine harvester;double cylinder screen;grain tank;design目 录前言.1第一章 总体设计1.1双圆筒筛的设计51.2粮箱的设计5第二章 双圆筒筛的设计2.1 皮带轮的设计62.2 链轮的设计92.3 轴的设计及校核.112.4轴承的选择与校核.152.5 键的选择与校核.172.6轮毂的设计与校核 18第三章 粮箱的设计3.1 粮箱支撑板的设计.203.2 压杆的设计203.3 扶手和拉手的设计.20第四章 结论及总结 21结
9、束语 .22致谢. 24参考文献. 25前言油菜是世界上最古老，也是最主要的经济作物之一，由于其种植和管理成本较低，单产量高，经济收益较大，在世界范围内有着广泛种植，主要分布在亚洲，北美和欧洲。中国是油菜生产大国之一，不管是其种植面积还是总产量，均占世界的1/4强，单单江苏一个省，油菜的往年种植总面积就可以突破1000亩，在全国占据主导地位。随着农村产业结构布局的调整，我国油菜的栽种面积在短短几年内迅速壮大，而且有一种向油菜主产区逐步集中的趋势，渐渐在长江流域等主要地带形成了油菜联盟种植区。与此同时，和播种面积迅速壮大，种植区域逐步集中构成强烈对比的情况是：油菜从播放到收割这整个过程长期以来是
10、以手工作业为主要形式，这样一方面劳动强度大，需要耗费较多的人力物力，劳动环境条件恶劣，需要在高温下作业；另一方面作业效率低，特别是在人工收割油菜时的晾晒、脱粒、搬运过程中造成的损失率会达到10%甚至更高，万一收获不及时的话，还可能影响到下熟农时，基本上很难满足大规模种植的收获需求，所以，研制专用的油菜联合收割机势必成为农业生产急迫解决的核心问题。该机的开发研制适应了当前农村产业结构调整的方向,为调整种植业结构、扩大油菜种植面积提供了有力的技术装备支撑。在此，我们一组10人的小团体聚集在一起共同努力，而我需要完成的任务就是双圆筒筛和粮箱的设计。一油菜的市场情况 油菜是世界范围内最主要的农作物之一
11、，其油主要可以用来食用，其饼粕则可以用来作肥料或者当饲用。与此同时，油菜还是一种经济型农作物，不管是种植成本还是管理成本都普遍低，但产出量却较高。由于科学技术的进步，近些年来人们也尝试对油菜的品种进行不断地改良，同时也将菜籽油广泛应用于化工、制造、能源等重要领域。转基因油菜还可以用来制造可降解塑料制品的原料以及用来生产价格昂贵的多肽氨基酸、高分子蛋白等高端药品。油菜的功能被不断的开发利用，使其种植面积也随之迅速壮大。油菜在我国种植的历史几乎可以追溯到2000多年前了，在我国长江、黄河流域居住的人们，都普遍习惯于食用菜籽油，主要是利用其来烧菜，到目前为止，我国有一半以上的食用油是来源于油菜。按往
12、年预计我国食用油的消费量，其总量将突破1200万吨之多，然而国内生产的食用油仅仅约800万吨而已，食用油不足的则需要从国外进口，再加上人们生活消费水平的日益提高和工业用油的迫切需要，因此我国在油菜作物方面的发展是很有潜力的。二油菜的收割情况我国油菜长期以来一直主要是依赖于人工来收割，一方面费时费力，另一方面容易造成额外不必要的损失。在近几年时间里，伴随着农业机械化水平的进步，油菜收割技术也即将踏上机械化专业化的道路。油菜最理想的收割过程是首先把油菜吞进收割机中，随之油菜秸秆被碾碎，然后均匀地抛撒在田埂上，最后干净的油菜籽自然掉进蛇皮袋中。通过这几年来的不间断尝试实验，油菜的机械化收割技术逐渐转
13、向成熟。这是多少中国劳动人民希望看到的结果啊！油菜机械化收割的时间一般定在油菜籽九分成熟后开始进行，这样油菜的出油率和产量都能在原先的基础上相对增加2，并且能够低于人工在油菜八分成熟时收割所造成的浪费率1020，控制在8以内，这些数据都是非常可观的。现在又开发了一种收割油菜的新技术，即油菜分段收割技术。当油菜到了收获期时，首先将油菜割下来摊放田埂上露晒35天。接下来农机手便会开着改良后的收割机绕着田间环路向前行驶，人工负责跟车进料，然后收割机就会将油菜籽从秸秆中分离出来，秸秆被收割机粉碎后还田做肥料，干净的油菜籽则会被存入收割机仓内。这种技术是一种比较先进的技术，既可以减少杂物混入油菜籽中，又
14、可以最大程度降低油菜籽的损失率。根据农机专家的透入，人工收获油菜平均每亩会造成5到8公斤的损耗，使用传统型联合收割机平均每亩只造成3到5公斤的损耗，而采用油菜分段收割技术的话，每亩只有不到1公斤的损耗。除此之外，秸秆被粉碎还田处理，不仅可以提高土壤肥力，而且还避免了焚烧秸秆，造成环境的污染。三油菜收割的机械化技术前景研究开发与创新油菜机械化收割技术首先必须符合国情，学会熟练掌握和运用稻麦联合收割机的先进技术以及相关经验，要学会灵活创新地在吸收国外先进技术的基础上，联合国内相关技术来改良出新一代联合收割机，要努力将油菜收割机械化技术的开发创新作为主要研究的方向，以便于寻求更大的突破。当我们在具体实施的时候，可以把油菜收割机械化技术水平的开发创新分成4个部分、2种模式。这四个部分分别是：第一大部分是人工专用工作部件，即油菜收割工作台。对这部分结构而言，国内目前研究的还不太多、不太深，因此可通过反复尝试试验，在理论联系实际的基础上直接吸收国外先进技术，比如功能件的选用、规格、参数等；第二大部分是主要工作装置，它除了包括脱粒部件、秸秆分离设施、油菜籽清选装置外，还拥有输送搅龙、粉碎秸秆和秸秆抛撒等装置，可以把国内稻麦联合收割机与国外收割机进行比较、试验，以便于改进、改良现有的油菜收割机相适应的关键工作装置
