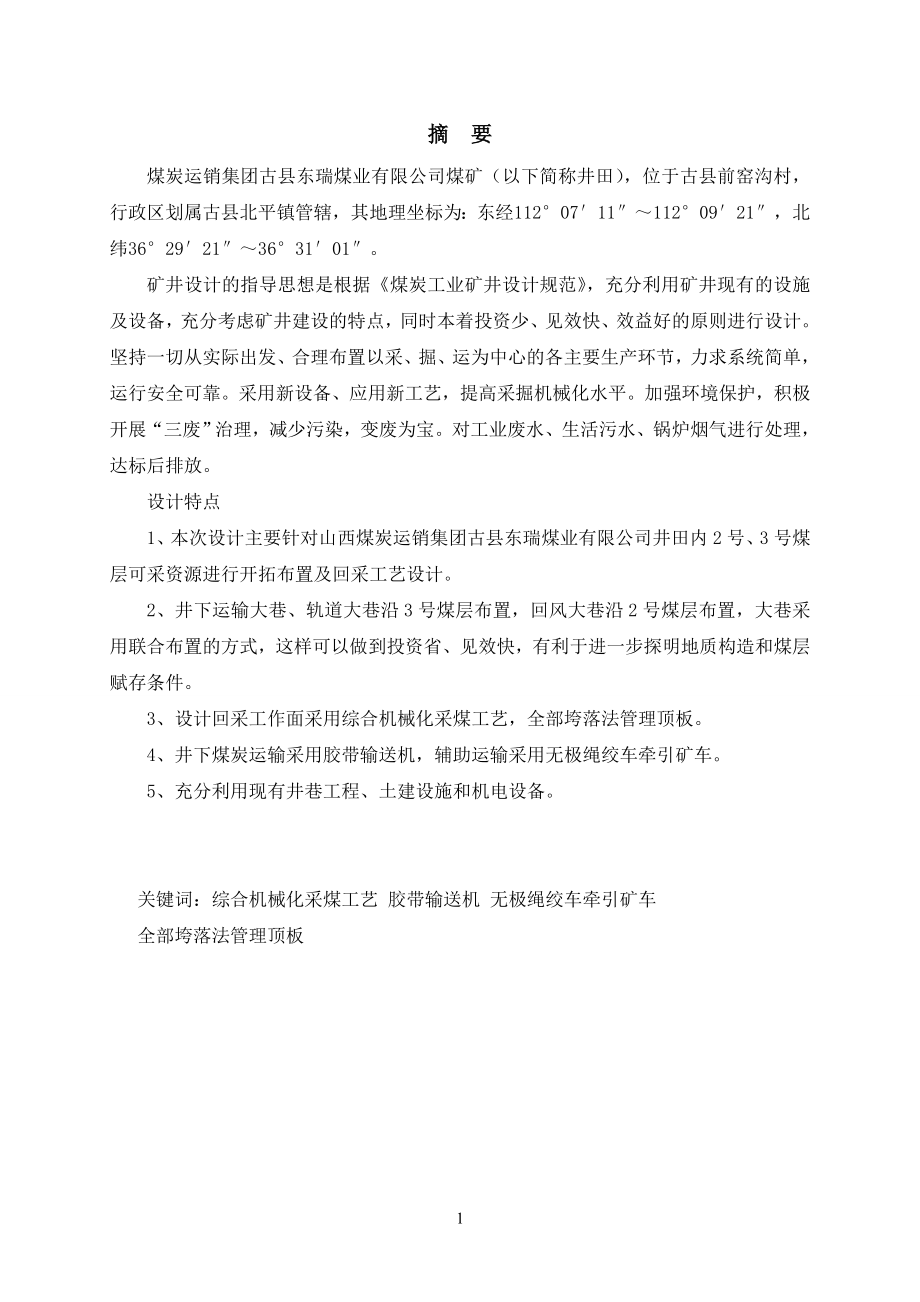

1、摘 要煤炭运销集团古县东瑞煤业有限公司煤矿（以下简称井田），位于古县前窑沟村，行政区划属古县北平镇管辖，其地理坐标为：东经11207111120921，北纬362921363101。矿井设计的指导思想是根据煤炭工业矿井设计规范，充分利用矿井现有的设施及设备，充分考虑矿井建设的特点，同时本着投资少、见效快、效益好的原则进行设计。坚持一切从实际出发、合理布置以采、掘、运为中心的各主要生产环节，力求系统简单，运行安全可靠。采用新设备、应用新工艺，提高采掘机械化水平。加强环境保护，积极开展“三废”治理，减少污染，变废为宝。对工业废水、生活污水、锅炉烟气进行处理，达标后排放。设计特点1、本次设计主要针对

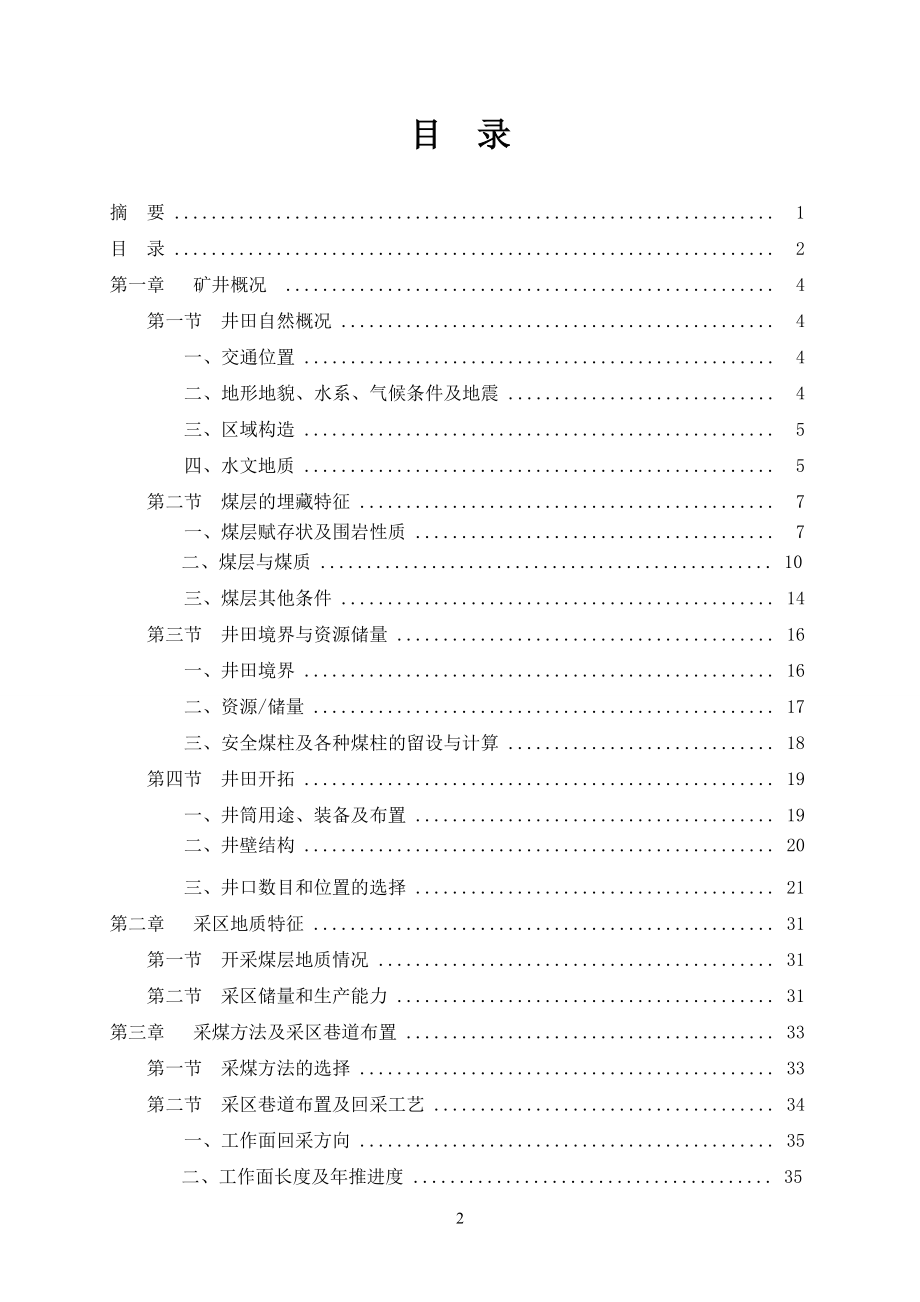

2、山西煤炭运销集团古县东瑞煤业有限公司井田内2号、3号煤层可采资源进行开拓布置及回采工艺设计。2、井下运输大巷、轨道大巷沿3号煤层布置，回风大巷沿2号煤层布置，大巷采用联合布置的方式，这样可以做到投资省、见效快，有利于进一步探明地质构造和煤层赋存条件。3、设计回采工作面采用综合机械化采煤工艺，全部垮落法管理顶板。4、井下煤炭运输采用胶带输送机，辅助运输采用无极绳绞车牵引矿车。5、充分利用现有井巷工程、土建设施和机电设备。 关键词：综合机械化采煤工艺 胶带输送机 无极绳绞车牵引矿车 全部垮落法管理顶板 目 录摘 要 . 1目 录 . 2第一章 矿井概况 . 4第一节井田自然概况 . 4 一、交通位
3、置 . 4 二、地形地貌、水系、气候条件及地震 . 4 三、区域构造 . 5 四、水文地质 . 5第二节 煤层的埋藏特征 . 7 一、煤层赋存状及围岩性质 . 7 二、煤层与煤质 . 10 三、煤层其他条件 . 14第三节 井田境界与资源储量 . 16 一、井田境界 . 16 二、资源/储量 . 17 三、安全煤柱及各种煤柱的留设与计算 . 18第四节 井田开拓 . 19 一、井筒用途、装备及布置 . 19 二、井壁结构 . 20 三、井口数目和位置的选择 . 21 第二章 采区地质特征 . 31 第一节 开采煤层地质情况 . 31 第二节 采区储量和生产能力 . 31第三章 采煤方法及采区巷

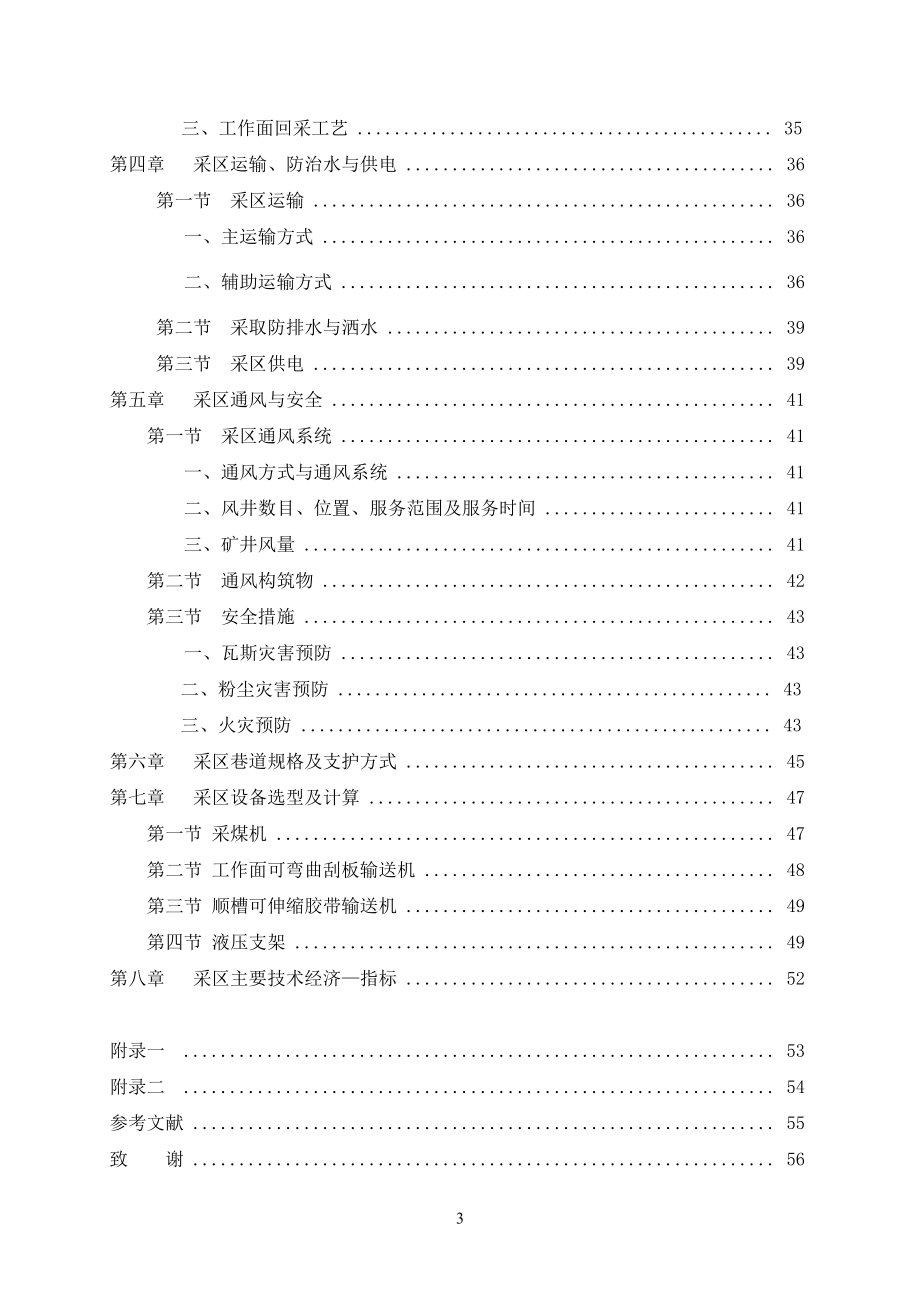

4、道布置 . 33 第一节 采煤方法的选择 . 33 第二节 采区巷道布置及回采工艺 . 34 一、工作面回采方向 . 35 二、工作面长度及年推进度 . 35 三、工作面回采工艺 . 35第四章 采区运输、防治水与供电 . 36 第一节 采区运输 . 36 一、主运输方式 . 36 二、辅助运输方式 . 36 第二节 采取防排水与洒水 . 39 第三节 采区供电 . 39第五章 采区通风与安全 . 41第一节 采区通风系统 . 41 一、通风方式与通风系统 . 41 二、风井数目、位置、服务范围及服务时间 . 41 三、矿井风量 . 41 第二节 通风构筑物 . 42第三节 安全措施 . 43
5、 一、瓦斯灾害预防 . 43 二、粉尘灾害预防 . 43 三、火灾预防 . 43第六章 采区巷道规格及支护方式 . 45第七章 采区设备选型及计算 . 47 第一节 采煤机 . 47 第二节 工作面可弯曲刮板输送机 . 48 第三节 顺槽可伸缩胶带输送机 . 49第四节 液压支架 . 49第八章 采区主要技术经济指标 . 52附录一 . 53附录二 . 54参考文献 . 55致 谢 . 5657第一章矿井概况第一节井田自然概况一、交通位置山西煤炭运销集团古县东瑞煤业有限公司煤矿（以下简称井田），位于古县前窑沟村，行政区划属古县北平镇管辖，其地理坐标为：东经11207111120921，北纬36
6、29 21363101。井田交通以公路为主，安泽北平的县级公路从井田内西部通过，沿该公路往东南约17km到安泽县的唐城镇；向西北约7km到北平镇。经北平镇向东北转东、东南可到达沁源县；向西南可到达古县县城，由古县县城向东南约18km可到达309国道，交通运输较为便利。详见交通位置图1-1-1。二、地形地貌、水系、气候条件及地震井田位于太岳山区，霍山东部，区内地形复杂，沟谷发育，沟谷多呈“V”字型，井田东部发育北东向的山梁，西南边界处发育一条较大沟谷老虎沟，其余沟谷多呈近南北向及北西向。总体地势东北高，西南低，最高点位于井田东北部边界山梁处，标高1404.3m，最低点位于井田西南部蔺河河床，标高1150.5m，最大相对高差253.8m，属中山区。该井田属黄河流域沁河水系，沁河支流蔺河。井田内沟谷发育，但无常年性地表水体，西南有一条大的河谷，自西南向东南流入蔺河，河谷为季节性河流，平时干枯无水，大雨或长时间降水有短暂的水流。该区属大陆性气候，根据古县气象台观测记录，该区7、8、9三个月为雨季，降水量最小为463.3mm(1972年)，最大为861.6mm(1975年)，蒸发量最小为1306.7mm(1983年)，最大1609.6mm(1972年)，蒸发量大于降水量2.3倍。冬春两季雨雪较少
