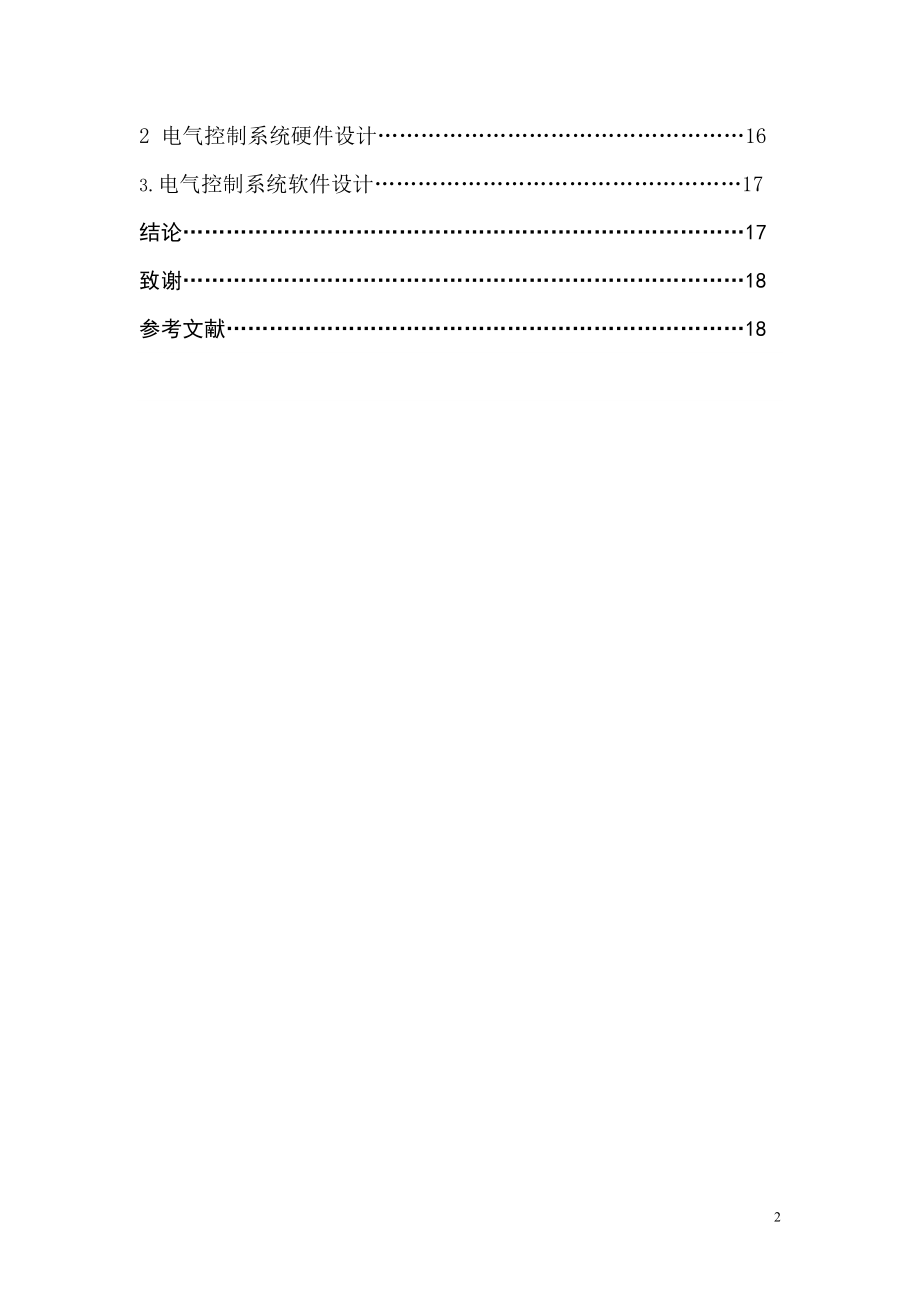

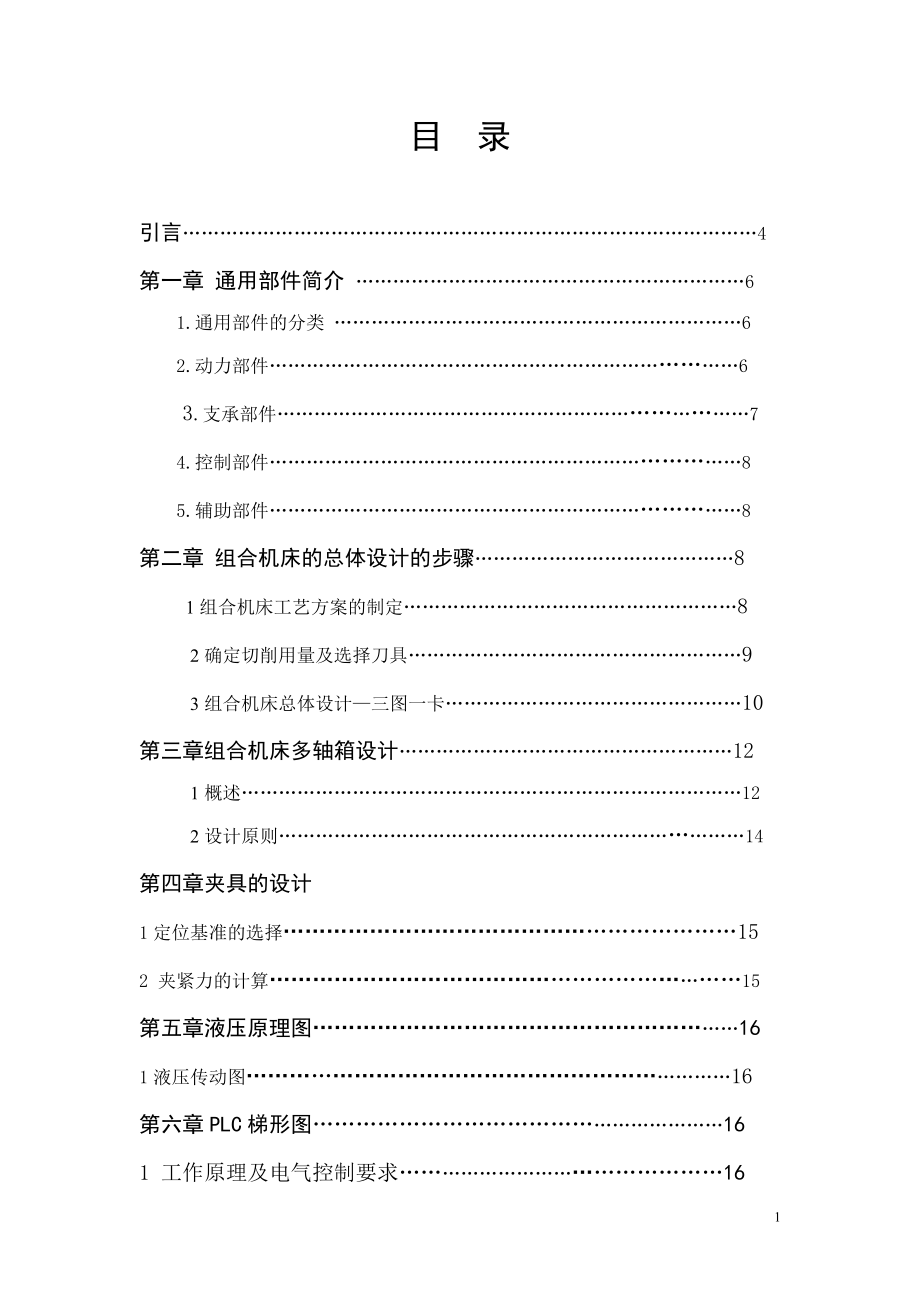

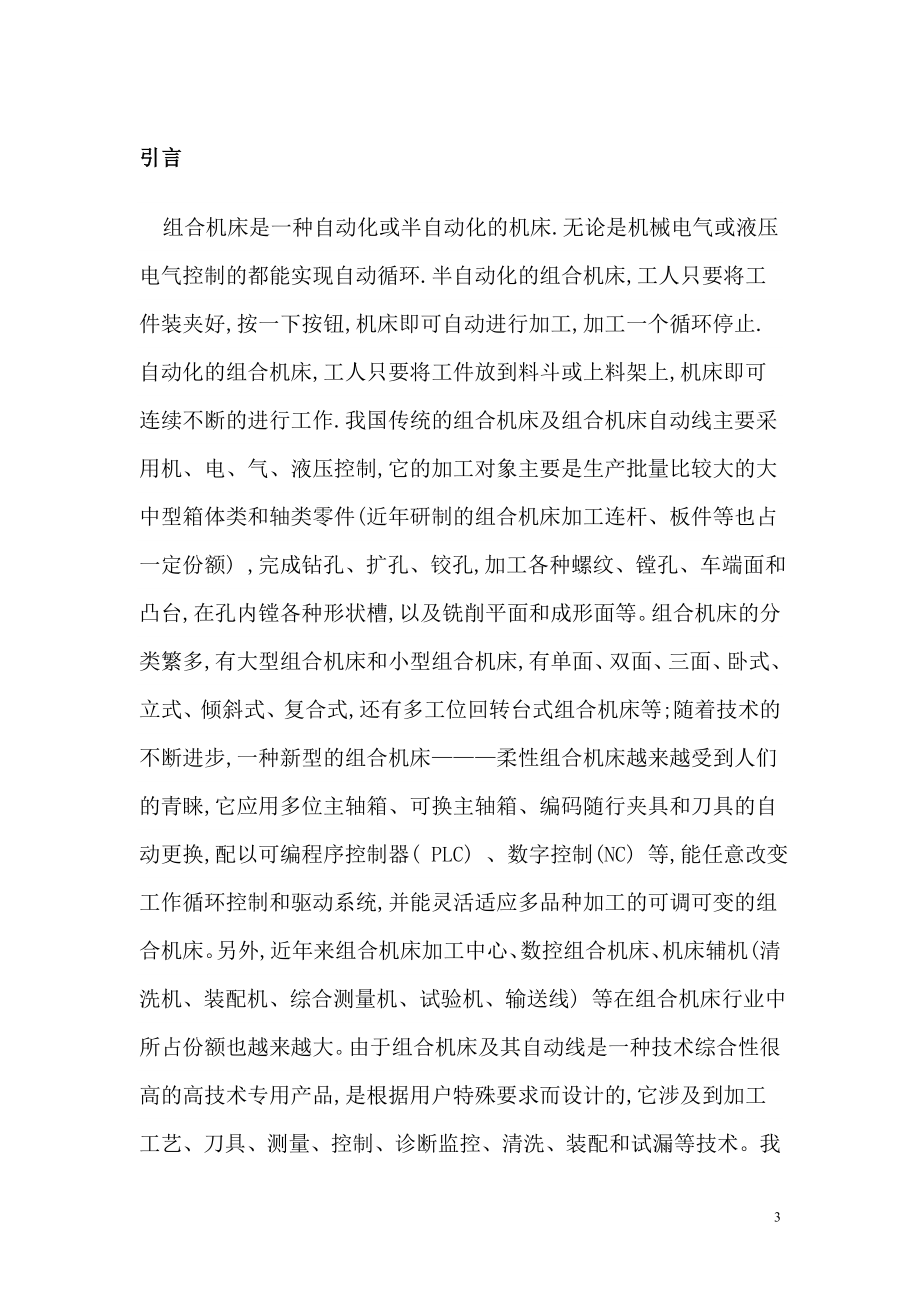

1、目 录引言4第一章 通用部件简介 61.通用部件的分类 62.动力部件63.支承部件74.控制部件85.辅助部件8第二章 组合机床的总体设计的步骤81组合机床工艺方案的制定82确定切削用量及选择刀具93组合机床总体设计三图一卡10第三章组合机床多轴箱设计121概述122设计原则14第四章夹具的设计1定位基准的选择152 夹紧力的计算15第五章液压原理图161液压传动图16第六章PLC梯形图161 工作原理及电气控制要求162 电气控制系统硬件设计163.电气控制系统软件设计17结论17致谢18参考文献18引言组合机床是一种自动化或半自动化的机床.无论是机械电气或液压电气控制的都能实现自动循环.
2、半自动化的组合机床,工人只要将工件装夹好,按一下按钮,机床即可自动进行加工,加工一个循环停止.自动化的组合机床,工人只要将工件放到料斗或上料架上,机床即可连续不断的进行工作.我国传统的组合机床及组合机床自动线主要采用机、电、气、液压控制,它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件(近年研制的组合机床加工连杆、板件等也占一定份额) ,完成钻孔、扩孔、铰孔,加工各种螺纹、镗孔、车端面和凸台,在孔内镗各种形状槽,以及铣削平面和成形面等。组合机床的分类繁多,有大型组合机床和小型组合机床,有单面、双面、三面、卧式、立式、倾斜式、复合式,还有多工位回转台式组合机床等;随着技术的不断进步,一种
3、新型的组合机床柔性组合机床越来越受到人们的青睐,它应用多位主轴箱、可换主轴箱、编码随行夹具和刀具的自动更换,配以可编程序控制器( PLC) 、数字控制(NC) 等,能任意改变工作循环控制和驱动系统,并能灵活适应多品种加工的可调可变的组合机床。另外,近年来组合机床加工中心、数控组合机床、机床辅机(清洗机、装配机、综合测量机、试验机、输送线) 等在组合机床行业中所占份额也越来越大。由于组合机床及其自动线是一种技术综合性很高的高技术专用产品,是根据用户特殊要求而设计的,它涉及到加工工艺、刀具、测量、控制、诊断监控、清洗、装配和试漏等技术。我国组合机床组合机床自动线总体技术水平比发达国家要相对落后,国
4、内所需的一些高水平组合机床及自动线几乎都从国外进口。工艺装备的大量进口势必导致投资规模的扩大,并使产品生产成本提高。因此,市场要求我们不断开发新技术、新工艺,研制新产品,由过去的“刚性”机床结构,向“柔性”化方向发展,满足用户需求,真正成为刚柔兼备的自动化装备。随着市场竞争的加剧和对产品需求的提高,高精度、高生产率、柔性化、多品种、短周期、数控组合机床及其自动线正在冲击着传统的组合机床行业企业,因此组合机床装备的发展思路必须是以提高组合机床加工精度、组合机床柔性、组合机床工作可靠性和组合机床技术的成套性为主攻方向。一方面,加强数控技术的应用,提高组合机床产品数控化率;另一方面,进一步发展新型部
5、件,尤其是多坐标部件,使其模块化、柔性化,适应可调可变、多品种加工的市场需求。从2002 年年底第21 届日本国际机床博览会上获悉,在来自世界10 多个国家和地区的500 多家机床制造商和团体展示的最先进机床设备中,超高速和超高精度加工技术装备与复合、多功能、多轴化控制设备等深受欢迎。据专家分析,机床装备的高速和超高速加工技术的关键是提高机床的主轴转速和进给速度。该届博览会上展出的加工中心,主轴转速10 00020 000 r/ min ,最高进给速度可达2060 m/ min ;复合、多功能、多轴化控制装备的前景亦被看好。在零部件一体化程度不断提高、数量减少的同时,加工的形状却日益复杂。多轴
6、化控制的机床装备适合加工形状复杂的工件。另外,产品周期的缩短也要求加工机床能够随时调整和适应新的变化,满足各种各样产品的加工需求。然而更关键的是现代通信技术在机床装备中的应用,信息通信技术的引进使得现代机床的自动化程度进一步提高,操作者可以通过网络或手机对机床的程序进行远程修改,对运转状况进行监控并积累有关数据;通过网络对远程的设备进行维修和检查、提供售后服务等。在这些方面我国组合机床装备还有相当大的差距,因此我国组合机床技术装备高速度、高精度、柔性化、模块化、可调可变、任意加工性以及通信技术的应用将是今后的发展方向。第一章 通用部件简介1.通用部件的分类 1.1. 通用部件已列为国家标准，并
7、等效为国际标准，设计时应贯彻执行国家标准。我国有些企业有内部标准，但其主要技术参数及部件和联系尺寸必须统一执行国家标准，以实现部件通用化标准。2.动力部件2.1动力滑台是由滑座、滑鞍和驱动装置等组成，是实现组合机床直线进给运动的动力部件。 动力滑台的用途：根据被加工工件的工艺要求，可以在滑台上安装动力箱、钻削头、铣削头和镗孔车端面头等各种部件，以完成对工件的钻孔、扩孔、铰孔、螳孔、倒角、削端面、车端面、铣削及攻丝等工序，有时也作为输送部件使用，配置多工位组合机床。2.2TD系列动力箱的用途 动力箱是将电动机的动力传递给多轴箱的动力部件。动力箱安装在滑台或其它进给部件的结合面上，动力箱前端结合面
8、上安装多轴箱，动力箱的输出轴驱动动力箱的每个主轴及传动轴，使多轴箱完成各种工艺切削运动。1DT系列动力箱分两种：第一种根据用于配置小型组合机床，其型号为1DT121DT25，本规格的动力箱输出轴有两种传动形式，I型用输出轴安装的平键，齿轮输出转矩；II型用输出轴端面键输出转矩。第二种动力箱用于配置大型组合机床，其规格为1DT321DT80，其输出轴只有平键，齿轮一种输出转矩的形式。液压滑台：1HY系列液压滑台；1HYA系列长台面型液压滑台；1HYS系列液压十字滑台。机械滑台：1HJ系列机械滑台；1HJC系列机械滑台；NC-1HJ系列交流伺服数机械滑台。3.支承部件 组合机床支承部件包括中间底座
9、，侧底座，立柱，立柱底座，支架及垫块等。支承部件主要用来安装动力部件及其它工作部件是组合机床的基础部件。支承部件应用于足够的刚度，以保证各部件之间相对位置精度长期正确，从而保证组合机床的加工精度。组合机床的支承部件采用组合式，例如：卧式组合机床的床身，由中间底座与侧底座装配而成，而立式组合机床的床身由立柱及立柱底座装配而成。此种装配结构优点是加工和装配工艺性好，调整和运输比较方便。但是，组合式结构减弱了床身的整体刚性，这一缺点通常用加强部件之间的连接刚度来补偿。3.1.1CC系列滑台侧底座1CC系列滑台侧底座用于安装1HY系列液压滑台及各种机械滑台侧底座长度按滑台行程长度分型并与其配套。滑座安
10、装在侧底座上，侧底座与中间底座用螺钉及销（或键）连接成一体，滑台与侧底座之间装有5mm厚的调整垫。采用调整垫铁对机床的制造和维修都方便。因为当滑座导轨磨损后，或重新组装机床时，只须取下滑台将导轨面重新修刮或修磨，再重新更换调整垫厚度，可使机床达到应有精度。 侧底座的顶面具有与滑座结合的平面外在其周围有收集冷却液或润滑油用的沟槽，用管道将油液引回存储槽中，侧底座的另一侧面有电气壁盒，以供安装电器元件用。一般电器壁盒与冷却液存储箱不应靠近，以防电气元件潮湿。为了便于支承部件及整台机床运输，侧底座应用走丝吊孔或吊环螺钉孔及放入撬杠用的底面凹槽。4.控制部件 控制部件用来控制组合机床行动循环。5.辅助
11、部件 除上述部件外的部件称辅助部件，主要指用于润滑、冷却和排屑等部件。第二章 组合机床的总体设计的步骤1组合机床工艺方案的制定 双面钻孔组合机床是在工件两相对表面上钻孔的一种高效率自动化专用加工设备。机床的两个液压动力滑台对面布置,左、右刀具电动机分别固定在两边的滑台上,中间底座上装有工件定位夹紧装置。组合机床的总体设计通常是根据与用户签定的和同和协议书，针对具体加工零件，拟订工艺和结构方案，并进行方案图样和有关技术文件的设计。根据工艺方案确定机床的型式和总体布局。在选择机床配置型式时，既考虑到实现工艺方案，保证加工精度、技术要求及生产率，又考虑到机床操作、维护、修理和排屑的方便性。在选择组合
12、钻床结构方案时，必须保证稳定的加工精度。固定式夹具组合钻床能达到的钻孔位置精度最高，采用固定导套一般能达 0.20mm。考虑到操作的方便性，需要合理确定装料高度为使钻床在温度过高时工作性能稳定，而且由于被加工件不需多次进给，故选用机械通用部件配置钻床。根据被加工零件的特点,为实现加工精度要求,同时考虑到经济效益和生产率,经过反复论证、分析和计算,我们采用了卧式双面多轴钻、组合机床的总体设计方案。本机床采用多工位卧式组合机床,变速箱体装在工作台的夹具上,这样便于上、下料。机床机械部分主要有:底座、侧底座、多轴箱、刀具、夹具、冷却系统;控制部分为PLC 控制系统及液压传动系统。机床的工作循环为:人
13、工装上一工件,定位销插销定位夹紧油缸夹紧I 滑台开始工作循环:快进(冷却供、主轴转) 工进(死档铁停留) 快退至原位(主轴停) 滑台开始工作循环:快进(冷却供、主轴转) 工进(死档铁停留) 快退至原位(主轴停、冷却停) ,定位销拔出,夹紧油缸松开,防护门自动打开,油缸推出工件,工件到位后油缸退回 ,死档铁停留,工作循环结束2确定切削用量及选择刀具切削用量选择是否合理，对组合机床的加工精度、生产率、刀具的耐用度、机床的布局及正常工作均有很大的影响。 组合机床切削用量的选择特点：2.1.在大多数情况下，组合机床为多轴，多刀，多面同时加工，因此切削用量，根据经验应比一般万能机床单刀加工低30%左右。
14、2.2.组合机床多轴箱下，所有刀具共用一个进给系统，通常为标准动力滑台，工作时，要求所以的刀具的每分钟进给量相同，且等于动力滑台的分钟进给量。由于工件材料：HT200 壁厚：2.510 HBS：157236 =220查工艺师手册钻孔切削速度查得：铸铁：v=1624m/min.取v=20m/min,f=0.15/0.12mm/r3.三图一卡设计3.1.加工示意图加工示意图的作用和内容 零件的加工工艺方案要通过加工示意图反映出来，加工示意图表示被加工零件在机床尚的加工过程，刀具辅具的布置状况以及工件，夹具，刀具等机床各部件间的相对位置关系，机床的工作行程及工作循环等。因此，加工示意图是组合机床设计的主要图纸之一。在总体设计中占据重要地位。它是刀具，辅具，夹具，多轴箱，液压电气装置设计及通用部件选择的主要原始资料；也是整台组合机床布局和性能的原始要求，同时还是调整机床刀具及成车的依据，其内容为：
