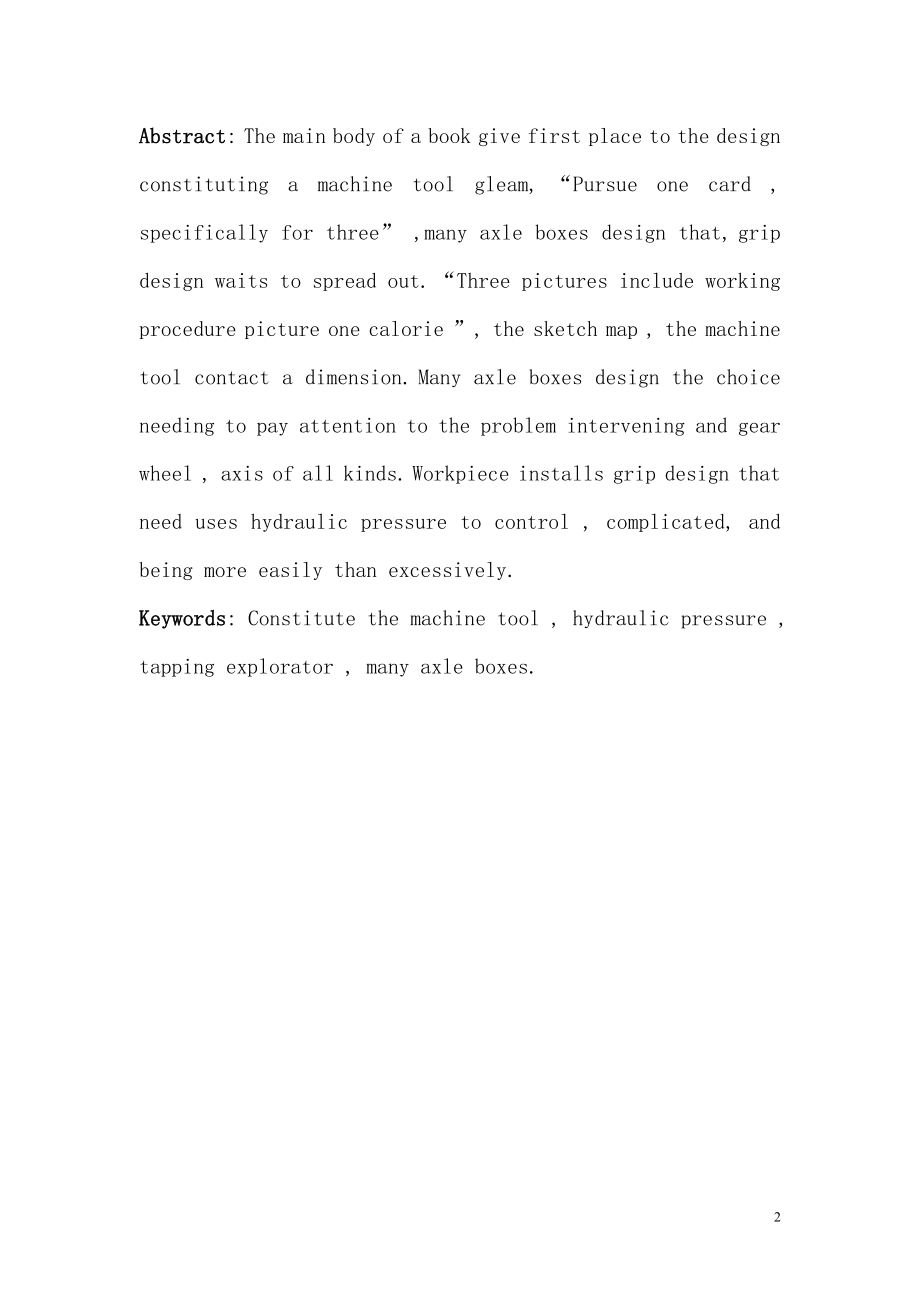

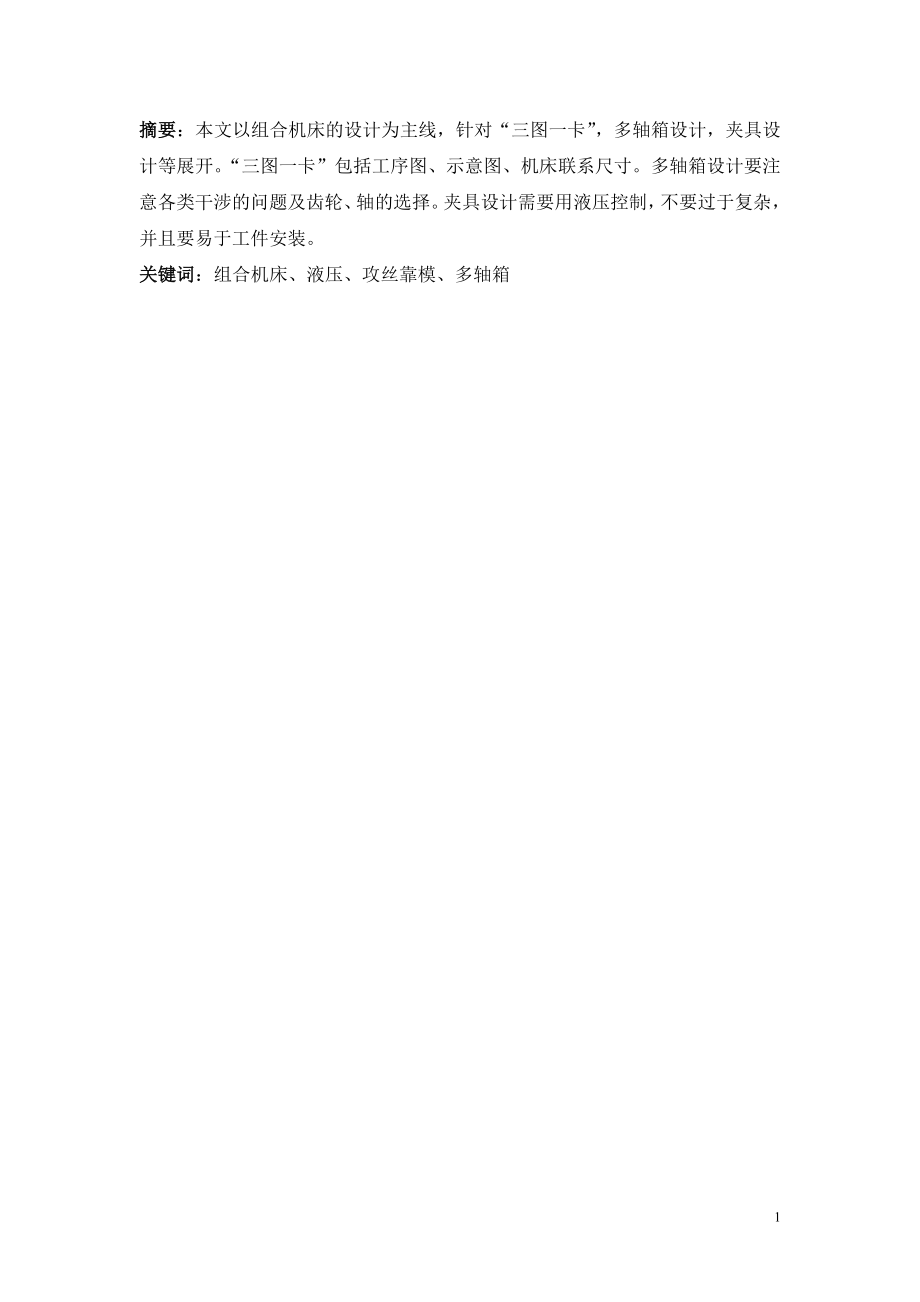

1、摘要：本文以组合机床的设计为主线，针对“三图一卡”，多轴箱设计，夹具设计等展开。“三图一卡”包括工序图、示意图、机床联系尺寸。多轴箱设计要注意各类干涉的问题及齿轮、轴的选择。夹具设计需要用液压控制，不要过于复杂，并且要易于工件安装。关键词：组合机床、液压、攻丝靠模、多轴箱Abstract: The main body of a book give first place to the design constituting a machine tool gleam, “Pursue one card , specifically for three” ,many axle boxes desi
2、gn that, grip design waits to spread out. “Three pictures include working procedure picture one calorie ”, the sketch map , the machine tool contact a dimension. Many axle boxes design the choice needing to pay attention to the problem intervening and gear wheel , axis of all kinds. Workpiece instal

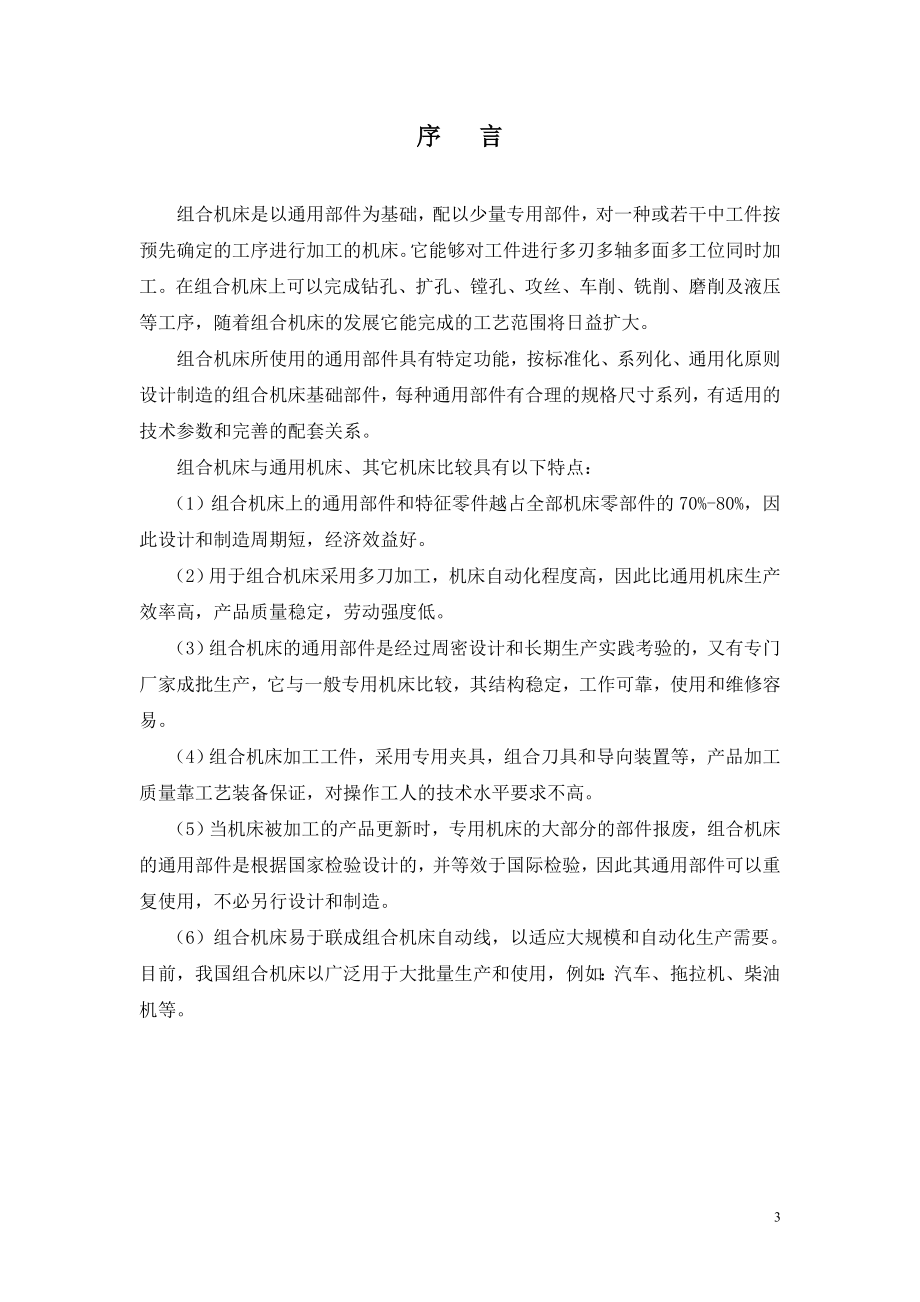

3、ls grip design that need uses hydraulic pressure to control , complicated, and being more easily than excessively.Keywords: Constitute the machine tool , hydraulic pressure , tapping explorator , many axle boxes.序 言组合机床是以通用部件为基础，配以少量专用部件，对一种或若干中工件按预先确定的工序进行加工的机床。它能够对工件进行多刃多轴多面多工位同时加工。在组合机床上可以完成钻孔、扩孔
4、、镗孔、攻丝、车削、铣削、磨削及液压等工序，随着组合机床的发展它能完成的工艺范围将日益扩大。组合机床所使用的通用部件具有特定功能，按标准化、系列化、通用化原则设计制造的组合机床基础部件，每种通用部件有合理的规格尺寸系列，有适用的技术参数和完善的配套关系。组合机床与通用机床、其它机床比较具有以下特点：（1）组合机床上的通用部件和特征零件越占全部机床零部件的70%-80%，因此设计和制造周期短，经济效益好。（2）用于组合机床采用多刀加工，机床自动化程度高，因此比通用机床生产效率高，产品质量稳定，劳动强度低。（3）组合机床的通用部件是经过周密设计和长期生产实践考验的，又有专门厂家成批生产，它与一般专
5、用机床比较，其结构稳定，工作可靠，使用和维修容易。（4）组合机床加工工件，采用专用夹具，组合刀具和导向装置等，产品加工质量靠工艺装备保证，对操作工人的技术水平要求不高。（5）当机床被加工的产品更新时，专用机床的大部分的部件报废，组合机床的通用部件是根据国家检验设计的，并等效于国际检验，因此其通用部件可以重复使用，不必另行设计和制造。（6）组合机床易于联成组合机床自动线，以适应大规模和自动化生产需要。目前，我国组合机床以广泛用于大批量生产和使用，例如：汽车、拖拉机、柴油机等。第一章 通用部件简介一.通用部件的分类 通用部件已列为国家标准，并等效为国际标准，设计时应贯彻执行国家标准。我国有些企业有
6、内部标准，但其主要技术参数及部件和联系尺寸必须统一执行国家标准，以实现部件通用化标准。1.动力部件（1）主运动动力部件用来实现组合机床的切削运动。例如：刀具的回转运动。动力箱：1DT121DT25，适用小型组合机床；1 DT321DT80，适用大型组合机床。多轴箱：主轴固定多轴箱；主轴可调多轴箱。（2）进给运动部件实现刀具的进给运动。液压滑台：1HY系列液压滑台；1HYA系列长台面型液压滑台；1HYS系列液压十字滑台。机械滑台：1HJ系列机械滑台；1HJC系列机械滑台；NC-1HJ系列交流伺服数机械滑台。（3）既能实现主运动，又能实现进给运动的部件。动力头：1LHJb系列机械滑套式动力头；1L
7、XJB系列箱体移动式机械动力头；LHF系列风动动力头；1LZY系列多轴转塔动力头。（4）为单轴头变化主轴转速的跨系列通用部件：1XG系列传动装置。2.输送部件 输送部件是将工件由一个工位输送到另一个工位的部件：1AHY系列液压回转台工作台；1HYA系列长台面型液压滑台。3.支承部件支承部件是可用来安装组合机床其它部件，它包括1CC系列滑台，侧底座；1CD系列立柱侧底座；1CL系列立柱及中间底座等。4.控制部件 控制部件用来控制组合机床行动循环。5.辅助部件 除上述部件外的部件称辅助部件，主要指用于润滑、冷却和排屑等部件。二.动力滑台与动力箱1.动力滑台是由滑座、滑鞍和驱动装置等组成，是实现组合
8、机床直线进给运动的动力部件。 动力滑台的用途：根据被加工工件的工艺要求，可以在滑台上安装动力箱、钻削头、铣削头和镗孔车端面头等各种部件，以完成对工件的钻孔、扩孔、铰孔、螳孔、倒角、削端面、车端面、铣削及攻丝等工序，有时也作为输送部件使用，配置多工位组合机床。2.1TD系列动力箱的用途 动力箱是将电动机的动力传递给多轴箱的动力部件。动力箱安装在滑台或其它进给部件的结合面上，动力箱前端结合面上安装多轴箱，动力箱的输出轴驱动动力箱的每个主轴及传动轴，使多轴箱完成各种工艺切削运动。 1DT系列动力箱分两种：第一种根据用于配置小型组合机床，其型号为1DT121DT25，本规格的动力箱输出轴有两种传动形式
9、，I型用输出轴安装的平键，齿轮输出转矩；II型用输出轴端面键输出转矩。第二种动力箱用于配置大型组合机床，其规格为1DT321DT80，其输出轴只有平键，齿轮一种输出转矩的形式。三.组合机床支承部件 组合机床支承部件包括中间底座，侧底座，立柱，立柱底座，支架及垫块等。支承部件主要用来安装动力部件及其它工作部件是组合机床的基础部件。支承部件应用于足够的刚度，以保证各部件之间相对位置精度长期正确，从而保证组合机床的加工精度。 组合机床的支承部件采用组合式，例如：卧式组合机床的床身，由中间底座与侧底座装配而成，而立式组合机床的床身由立柱及立柱底座装配而成。此种装配结构优点是加工和装配工艺性好，调整和运
10、输比较方便。但是，组合式结构减弱了床身的整体刚性，这一缺点通常用加强部件之间的连接刚度来补偿。1.1CC系列滑台侧底座1CC系列滑台侧底座用于安装1HY系列液压滑台及各种机械滑台侧底座长度按滑台行程长度分型并与其配套。滑座安装在侧底座上，侧底座与中间底座用螺钉及销（或键）连接成一体，滑台与侧底座之间装有5mm厚的调整垫。采用调整垫铁对机床的制造和维修都方便。因为当滑座导轨磨损后，或重新组装机床时，只须取下滑台将导轨面重新修刮或修磨，再重新更换调整垫厚度，可使机床达到应有精度。 侧底座的顶面具有与滑座结合的平面外在其周围有收集冷却液或润滑油用的沟槽，用管道将油液引回存储槽中，侧底座的另一侧面有电
11、气壁盒，以供安装电器元件用。一般电器壁盒与冷却液存储箱不应靠近，以防电气元件潮湿。 为了便于支承部件及整台机床运输，侧底座应用走丝吊孔或吊环螺钉孔及放入撬杠用的底面凹槽。2.中间底座中间底座用于安装运输部件和夹具等的支承部件。它可以与侧底座支架和立柱等相接。 中间底座在配置组合机床时，往往不能用一种系列满足不同使用要求，因此，中间底座无标准化系列，尚须根据具体情况设计专用的中间底座。 中间底座分为安装固定夹具和安装回转工作台的两种类型。 根据组合机床配置形式的不同，中间底座多种多样。总之，随着组合机床形式不同，中间底座在结构，尺寸方面就有不同的要求。 中间底座的高度为560mm，也可选用630
12、mm或710mm。本次毕业设计我选用560mm的中间底座。第二章 组合机床的总体设计步骤一.组合机床工艺方案的制定 工艺方案制定的正确与否，将决定机床能否达到体积小，重量轻，结构简单。为了使工艺方案制定得合理，先进，必须认真分析被加工零件图纸开始，深入现场全面了解被加工零件的结构特点，加工部位，尺寸精度，表面粗糙度和技术要求，定位、夹紧要求，工艺方法和加工过程所采用的刀具、辅具，切削用量及生产率要求等，分析优缺点。 1.零件的工艺分析 被加工零件是材料为HT330的减速箱箱体，加工左右侧面孔攻丝，需分多次加工完成，因此需在组合机床上加工，并要保证它们之间的粗糙度和位置精度要求。2.工艺方案的制
13、定 采用一面两销的定位方案：先钻孔后攻丝，余量为4.5和0.5，使5的螺纹孔之间的公差为0.25。3.夹紧方案的制定 夹紧机构由夹紧动力，中间传动机构，夹紧元件三部分组成，夹紧动力用于产生力源，并将作用力传给中间传动机构。采用中间传动机构可改变作用力的大小和方向，同时能产生的锁作用，以保证在加工过程中，当力源消失时，工件在切削力或振动作用下仍能可靠夹紧。夹紧元件刚用以承受由中间传动机构传递的夹紧力。并与工件直接接触而执行夹紧动作。工件夹紧时，夹紧装置应重点解决下列问题：（1）夹紧装置在对工件夹紧时，不应破坏工件的定位应正确选择夹紧力的方向及着力点。（2）夹紧力的大小应可靠，适当。要保证工件在夹
14、紧后的变形和受压表面的损坏不能超过允许的范围。（3）结构简单合理，夹紧动作迅速，操作方便，省力，安全。（4）夹紧力或夹紧行程在一定范围内可调整或补偿。 二.确定切削用量及选择刀具 切削用量选择是否合理，对组合机床的加工精度、生产率、刀具的耐用度、机床的布局及正常工作均有很大的影响。组合机床切削用量的选择特点：1.在大多数情况下，组合机床为多轴，多刀，多面同时加工，因此切削用量，根据经验应比一般万能机床单刀加工低30%左右。2.组合机床多轴箱下，所有刀具共用一个进给系统，通常为标准动力滑台，工作时，要求所以的刀具的每分钟进给量相同，且等于动力滑台的分钟进给量。由于工件材料：HT330 HBS：1
15、90230 查组合机床设计 攻丝切削速度查得：铸铁：v=48m/min.取v=5m/min组合机床设计参考图侧表6-20，可得：切削扭矩：M=0.13(公斤*米)切削功率：刀具耐用度：三.组合机床总体设计三图一卡1.被加工零件工序图 被加工零件的工序图是根据选定的工艺方案，表示一台组合机床或自动线完成的工艺内容，加工部位尺寸、精度、表面粗糙度及技术要求，加工用定位基准，夹紧符号及被加工零件的材料、硬度、重量等表示。不能用客户提供的图纸，而需在原零件图的基础上，突出被加工的内容，加上必要的说明绘制而成的，它是组合机床设计的主要依据，也是制造，使用，检验和调整机床的重要技术元件，图上应表示出：（1）被加工零件的形状和轮廓尺寸及本机床设计有关的部位的结构形状及尺寸。（2）加工用定位基准，夹紧部位及夹紧方向，以便依此进行夹具的定位支承，限位，夹紧，导向装置的设计。（3）本道工序加工部位尺寸、精度、表面粗糙度、形状位置尺寸及技术要求，还包括本道工序对前道工序提出的要求。（4）必要的文字说明，如被加工零件的编号名称，硬度，重量，加工余量等。 减速箱的工序图见图1。2.加工示意图1.加工示意图的作用和内容
