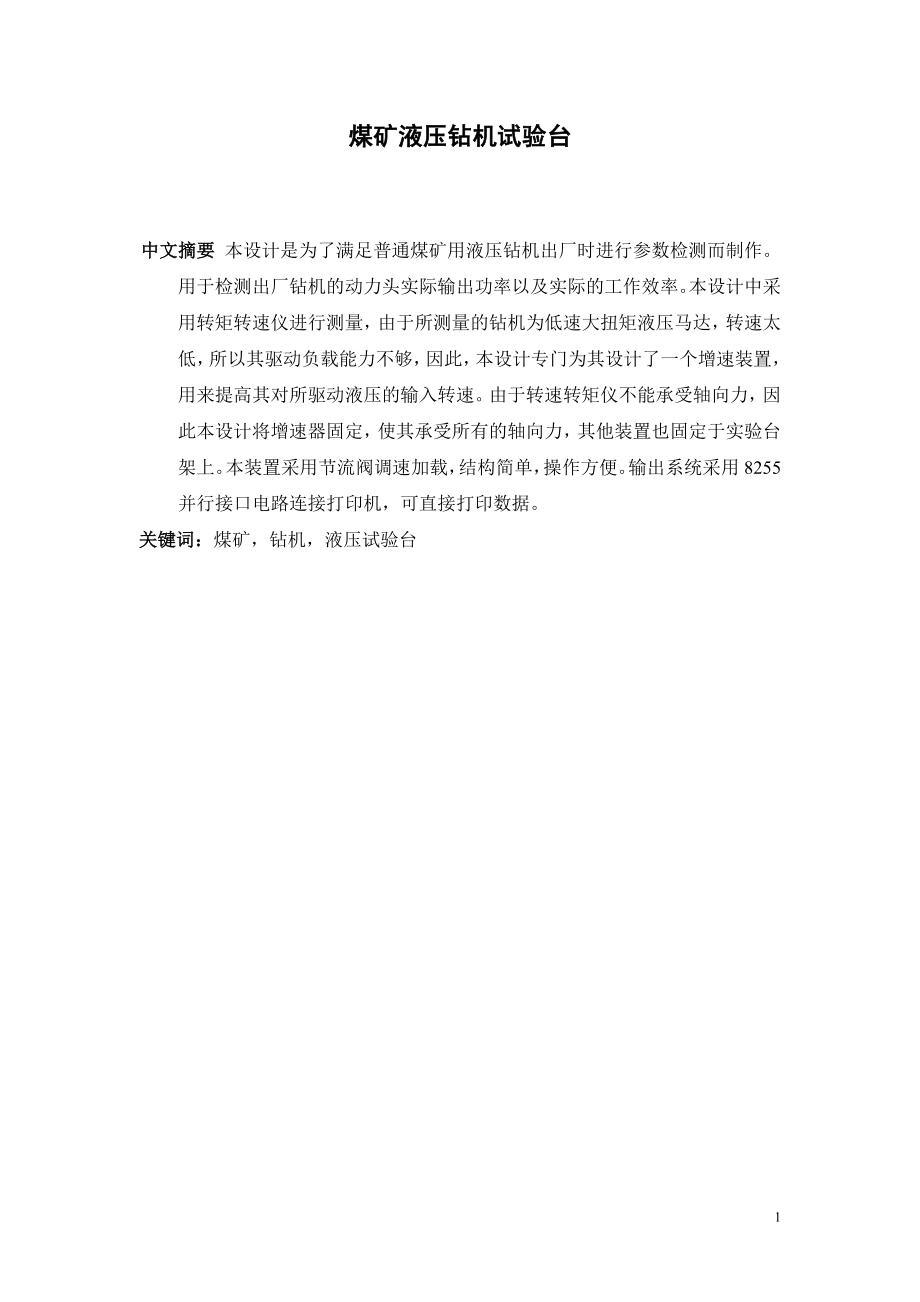

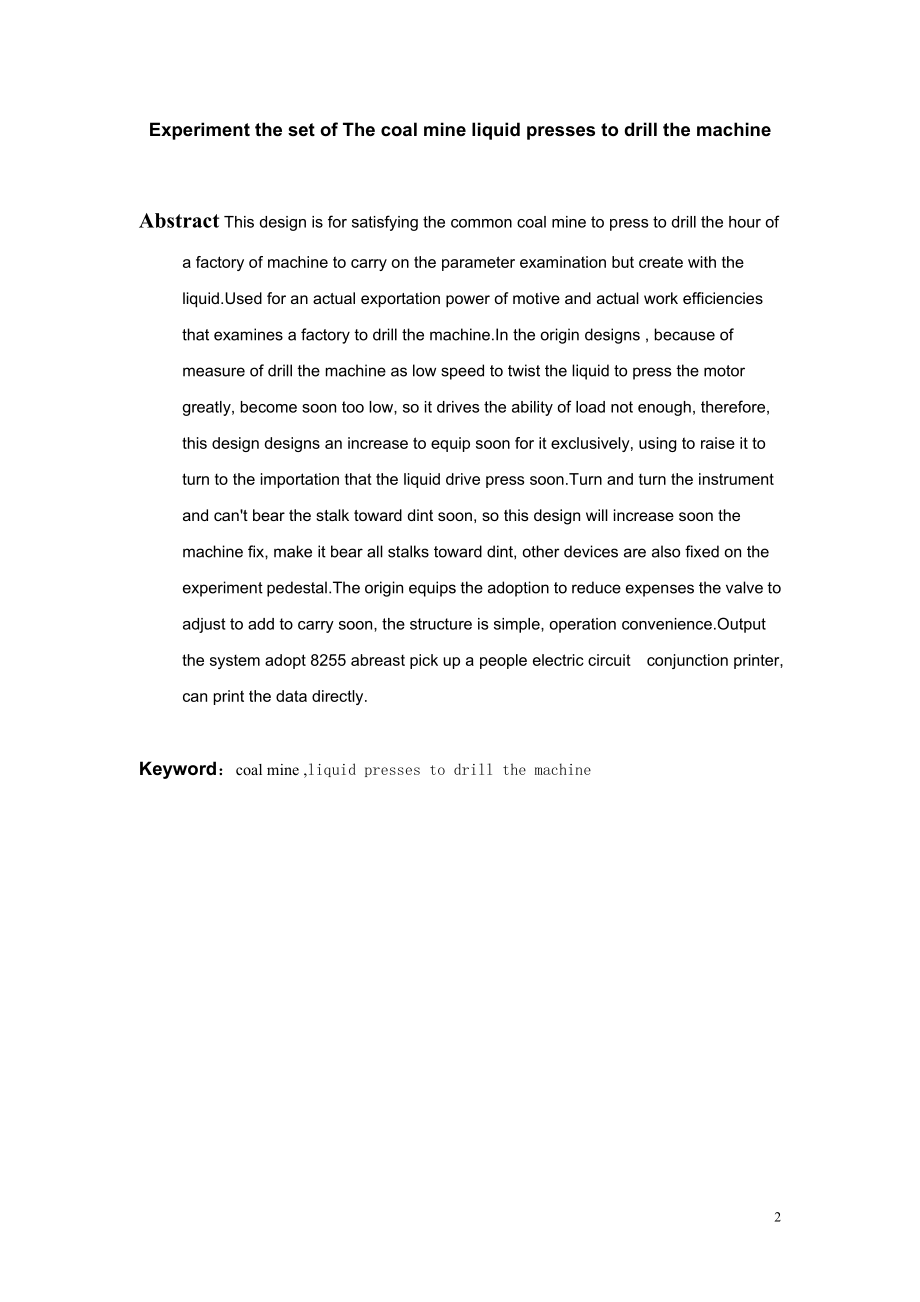

1、煤矿液压钻机试验台 中文摘要 本设计是为了满足普通煤矿用液压钻机出厂时进行参数检测而制作。用于检测出厂钻机的动力头实际输出功率以及实际的工作效率。本设计中采用转矩转速仪进行测量，由于所测量的钻机为低速大扭矩液压马达，转速太低，所以其驱动负载能力不够，因此，本设计专门为其设计了一个增速装置，用来提高其对所驱动液压的输入转速。由于转速转矩仪不能承受轴向力，因此本设计将增速器固定，使其承受所有的轴向力，其他装置也固定于实验台架上。本装置采用节流阀调速加载，结构简单，操作方便。输出系统采用8255并行接口电路连接打印机，可直接打印数据。关键词：煤矿，钻机，液压试验台Experiment the set
2、 of The coal mine liquid presses to drill the machineAbstract This design is for satisfying the common coal mine to press to drill the hour of a factory of machine to carry on the parameter examination but create with the liquid.Used for an actual exportation power of motive and actual work efficien
3、cies that examines a factory to drill the machine.In the origin designs , because of measure of drill the machine as low speed to twist the liquid to press the motor greatly, become soon too low, so it drives the ability of load not enough, therefore, this design designs an increase to equip soon fo
4、r it exclusively, using to raise it to turn to the importation that the liquid drive press soon.Turn and turn the instrument and cant bear the stalk toward dint soon, so this design will increase soon the machine fix, make it bear all stalks toward dint, other devices are also fixed on the experimen
5、t pedestal.The origin equips the adoption to reduce expenses the valve to adjust to add to carry soon, the structure is simple, operation convenience.Output the system adopt 8255 abreast pick up a people electric circuit conjunction printer, can print the data directly.Keyword：coal mine ,liquid pres

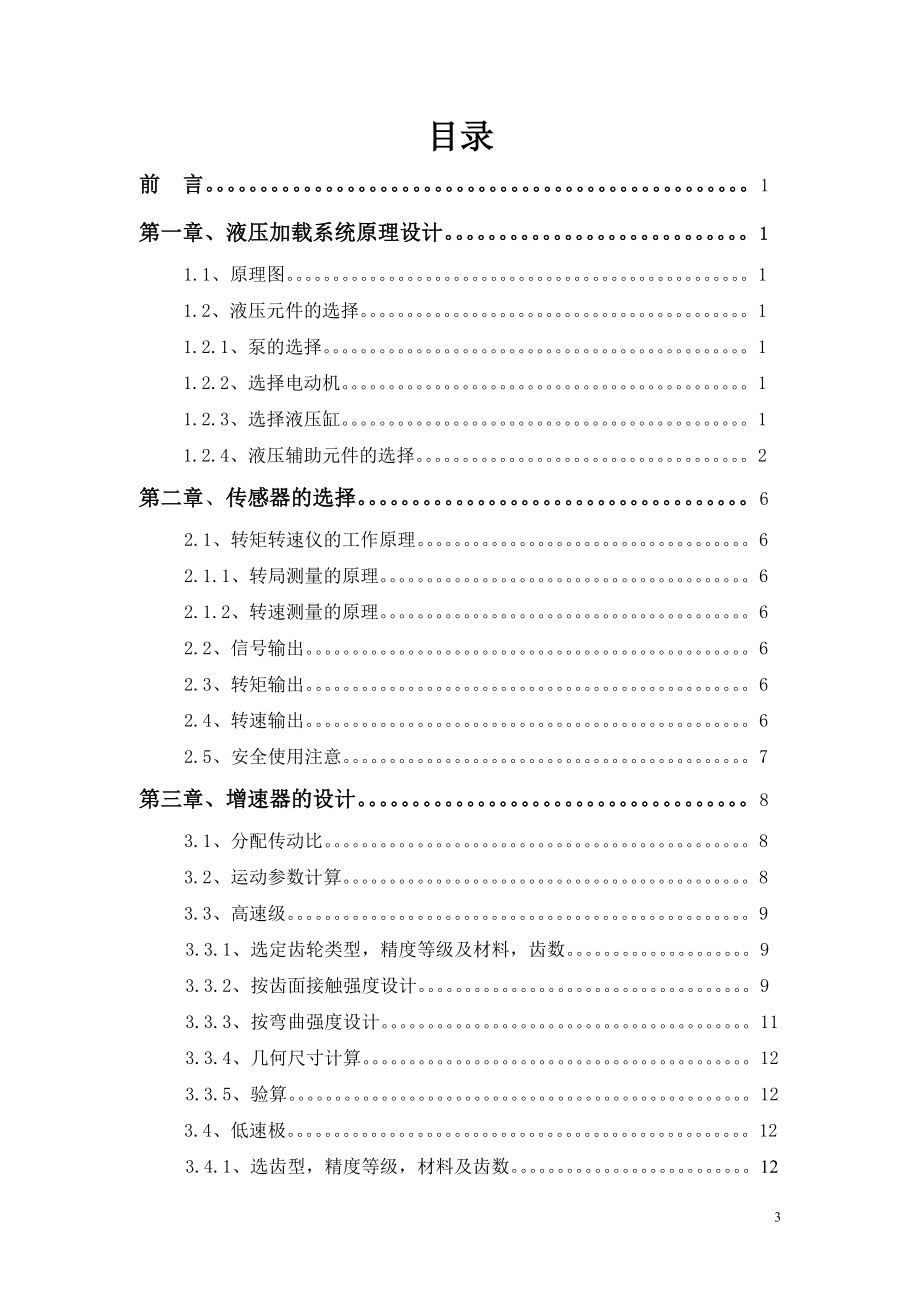

6、ses to drill the machine目录前 言。1第一章、液压加载系统原理设计。11.1、原理图。11.2、液压元件的选择。11.2.1、泵的选择。11.2.2、选择电动机。11.2.3、选择液压缸。11.2.4、液压辅助元件的选择。2第二章、传感器的选择。62.1、转矩转速仪的工作原理。62.1.1、转局测量的原理。62.1.2、转速测量的原理。62.2、信号输出。62.3、转矩输出。62.4、转速输出。62.5、安全使用注意。7第三章、增速器的设计。83.1、分配传动比。83.2、运动参数计算。83.3、高速级。93.3.1、选定齿轮类型，精度等级及材料，齿数。93.3.2、按
7、齿面接触强度设计。93.3.3、按弯曲强度设计。113.3.4、几何尺寸计算。123.3.5、验算。123.4、低速极。123.4.1、选齿型，精度等级，材料及齿数。123.4.2、按齿面接触强度设计。123.4.3、按齿根弯曲强度设计。143.4.4、几何尺寸计算。153.4.5、验算。153.5、 轴系零件的设计。153.5.1、 轴径的初步确定。153.5.2、轴的结构设计。163.5.3、轴承的校核计算。23第四章、输出部分的设计。25 4.1、程序及注释。25结论。27致谢。28参考文献。29附录：附录A外文原文附录B 外文翻译附录C 综述附录D调研报告附录E试验台装配图及其各主要零
8、部件图前 言 煤矿坑道钻机出厂时都要进行性能检测这道必不可少的工序，下文所设计的煤矿液压钻机实验台就是专门从事这一方面检测的装置，这为新型钻机的研制、定型以及钻机质量的提高，提供了先进的保障手段，并且为煤矿坑道钻机标准的制定、修改提供了可靠的依据。 对于此类装置煤炭科学研究总院西安分院研制的煤矿坑道钻机性能试验台已经进过了2a多的运行，在逐步改进完善的过程中，现已累计检测各型钻机200余台，测试数据可靠，准确。本设计相对于西安分院研制的试验台简单，本设计采用节流阀加载，并联一溢流阀作为保护，但是考虑到所测试的是低转速大扭矩马达，因此需要在马达和加载泵之间进行变速，这里在两者之间加了一个增速器，
9、使马达的转速在到达加载泵时到达所需要的速度。另外这里采用转速转矩仪进行测量，为了使其不受轴向力，所以将其放在减速器后，使轴向力被固定的减速器所抵消，但读取数据时应将数据进行处理。 以上就是本设计的大体内容，下文便是本设计的具体内容以及具体步骤。第一章 液压加载系统原理设计1.1 原理图见附件图纸1.2 液压元件的选择41.2.1 泵的选择：因为最大扭矩Tmax=2000N，取马达的机械效率为m=93%，根据V=2Tmax/pm , 最大排量V= 根据AFmax/pm，最大流量A根据工况条件确定采用齿轮泵，其最高压力为25Mp，取压力损失为P10.3Mp，根据液压泵最高供油压力PpP1P1， 则
10、 Pp25Mp0.3Mp25.3Mp根据最大流量 QmaxVmaxnmax0.54350189.1L/min液压泵的最大供油量 QpKqmax1.2189.1226.9L/min故选用CBY3100齿轮泵，其驱动功率为73.1KW，额定转速2000r/min，最大压力为25Mp，排量为100.7ml/min。1.2.2 选择电动机： 根据泵的样本参数，其驱动功率为73.1KW，故选用电动机Y280S4，额定功率为75KW，满载转速1480r/min，额定转速1.9Nm，最大转矩为2.2Nm1.2.3 选择液压缸：1.2.3.1 缸的内径计算： 根据AFmax/pm0.00083mm28.33cm2 （无活塞杆侧）D32.58
