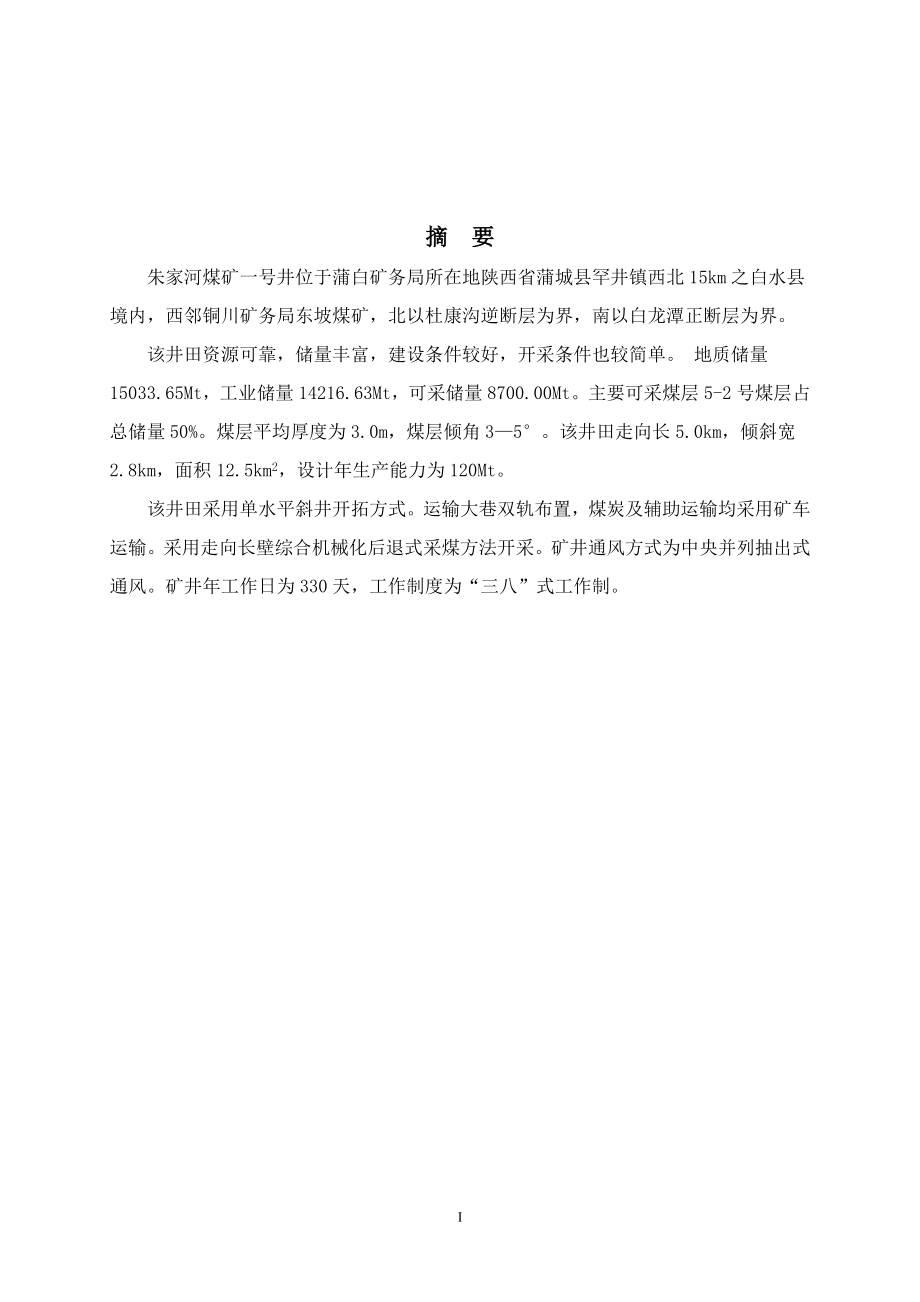

1、摘 要朱家河煤矿一号井位于蒲白矿务局所在地陕西省蒲城县罕井镇西北15km之白水县境内，西邻铜川矿务局东坡煤矿，北以杜康沟逆断层为界，南以白龙潭正断层为界。该井田资源可靠，储量丰富，建设条件较好，开采条件也较简单。 地质储量15033.65Mt，工业储量14216.63Mt，可采储量8700.00Mt。主要可采煤层5-2号煤层占总储量50%。煤层平均厚度为3.0m，煤层倾角35。该井田走向长5.0km，倾斜宽2.8km，面积12.5km2，设计年生产能力为120Mt。该井田采用单水平斜井开拓方式。运输大巷双轨布置，煤炭及辅助运输均采用矿车运输。采用走向长壁综合机械化后退式采煤方法开采。矿井通风方

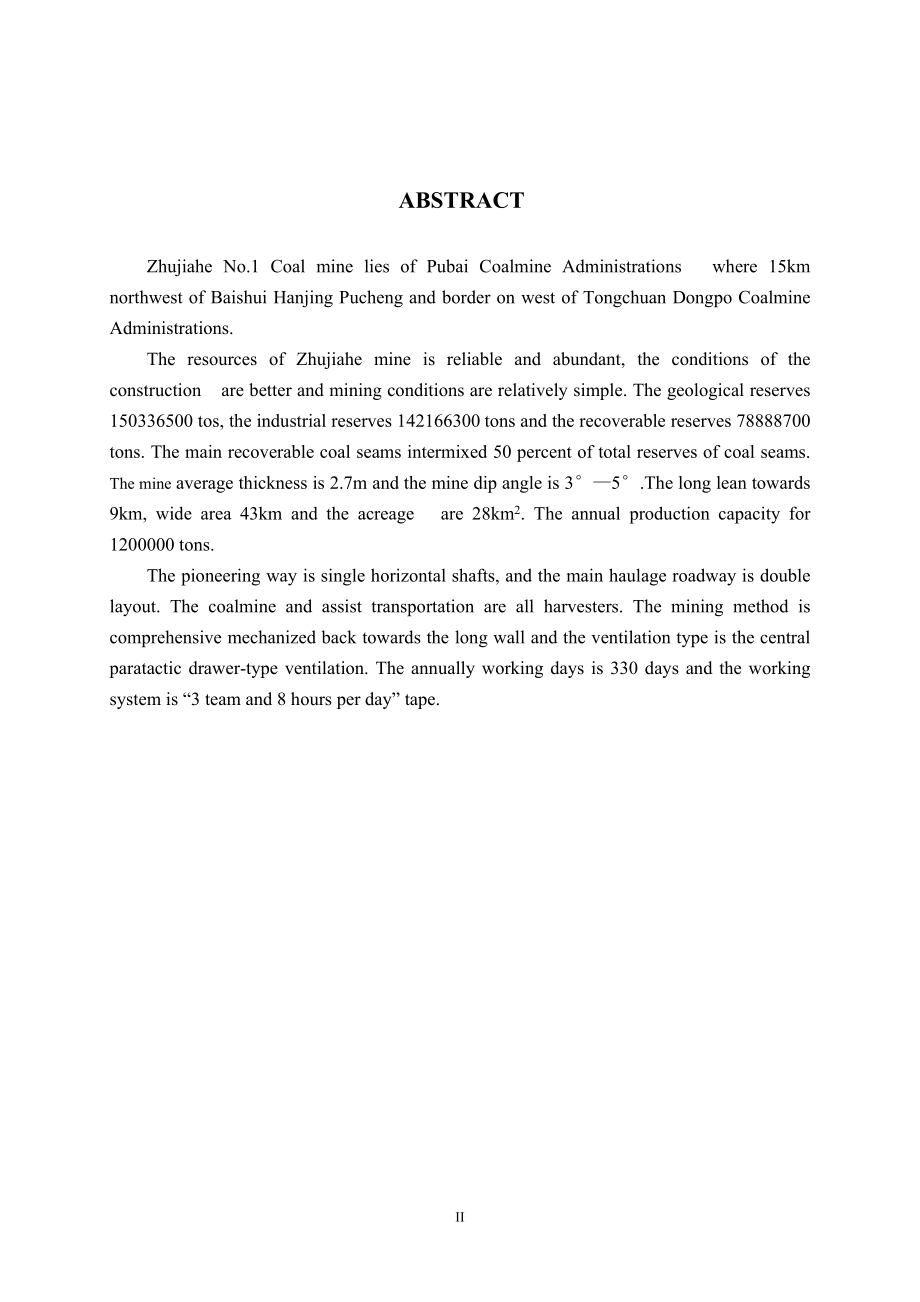

2、式为中央并列抽出式通风。矿井年工作日为330天，工作制度为“三八”式工作制。ABSTRACTZhujiahe No.1 Coal mine lies of Pubai Coalmine Administrations where 15km northwest of Baishui Hanjing Pucheng and border on west of Tongchuan Dongpo Coalmine Administrations. The resources of Zhujiahe mine is reliable and abundant, the conditions of the
3、 construction are better and mining conditions are relatively simple. The geological reserves 150336500 tos, the industrial reserves 142166300 tons and the recoverable reserves 78888700 tons. The main recoverable coal seams intermixed 50 percent of total reserves of coal seams. The mine average thic
4、kness is 2.7m and the mine dip angle is 35.The long lean towards 9km, wide area 43km and the acreage are 28km2. The annual production capacity for 1200000 tons.The pioneering way is single horizontal shafts, and the main haulage roadway is double layout. The coalmine and assist transportation are al

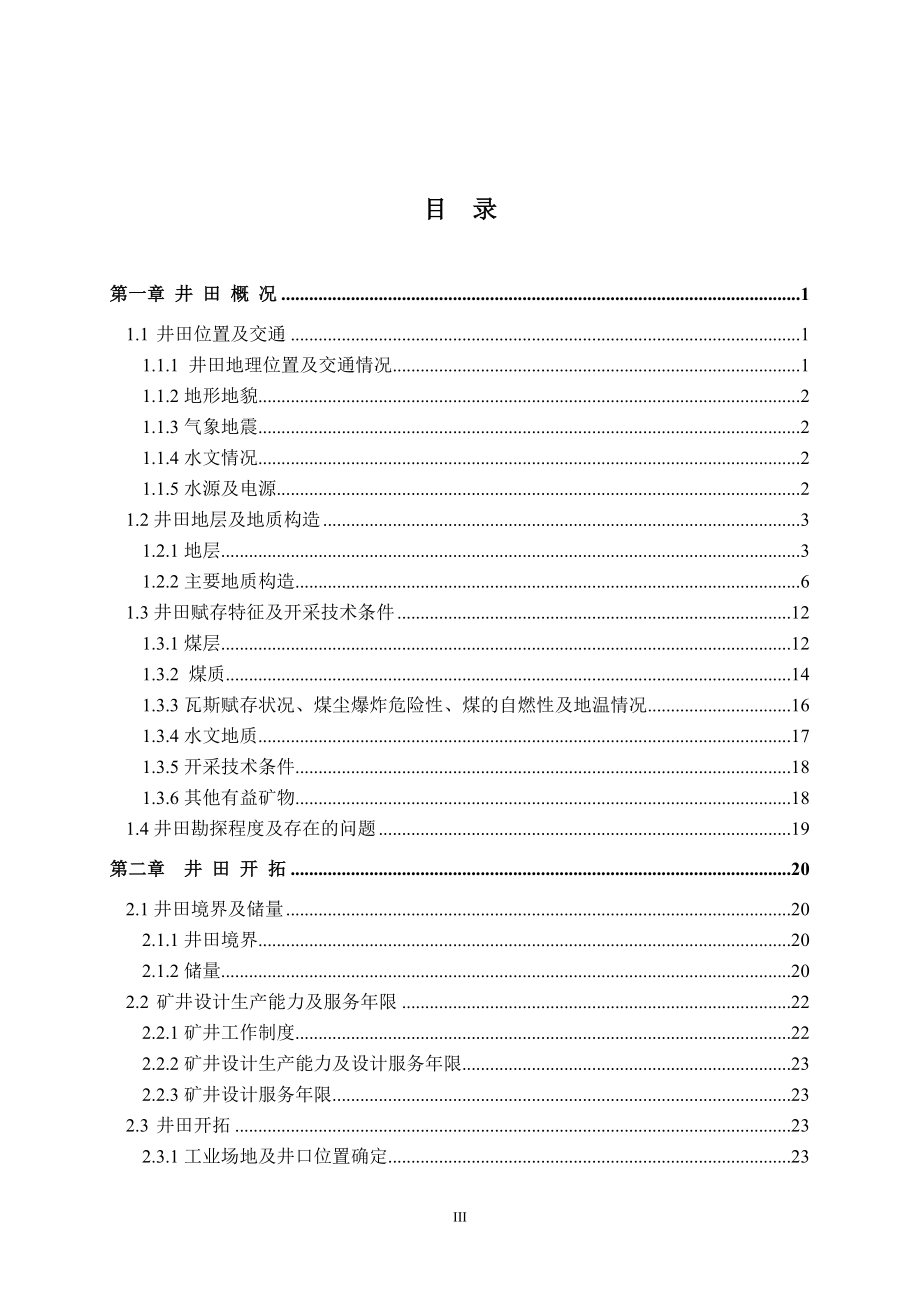

5、l harvesters. The mining method is comprehensive mechanized back towards the long wall and the ventilation type is the central paratactic drawer-type ventilation. The annually working days is 330 days and the working system is “3 team and 8 hours per day” tape.目 录第一章 井 田 概 况11.1 井田位置及交通11.1.1 井田地理位置
6、及交通情况11.1.2地形地貌21.1.3气象地震21.1.4水文情况21.1.5水源及电源21.2井田地层及地质构造31.2.1地层31.2.2主要地质构造61.3井田赋存特征及开采技术条件121.3.1煤层121.3.2 煤质141.3.3瓦斯赋存状况、煤尘爆炸危险性、煤的自燃性及地温情况161.3.4水文地质171.3.5开采技术条件181.3.6其他有益矿物181.4井田勘探程度及存在的问题19第二章 井 田 开 拓202.1井田境界及储量202.1.1井田境界202.1.2储量202.2 矿井设计生产能力及服务年限222.2.1矿井工作制度222.2.2矿井设计生产能力及设计服务年限
7、232.2.3矿井设计服务年限232.3 井田开拓232.3.1工业场地及井口位置确定232.3.2井筒形式确定252.3.3井田内划分及开采顺序262.3.4开采水平划分及水平标高确定272.3.5运输大巷和回风大巷的布置272.4 井 筒282.4.1井筒断面设计图282.4.2井筒参数确定302.5 井 底 车 场302.5.1井底车场形式及硐室布置302.5.2井底车场线路设计312.5.3井底车场通过能力312.5.4井底车场巷道断面选择和工程量计算312.6方案比较、确定开拓系统32第三章 大巷运输及设备343.1 大巷运输方式343.1.1大巷煤炭运输方式选择343.1.2大巷辅
8、助运输方式选择343.2矿 车343.2.1矿车选型343.2.2矿车数量353.3 电机车353.3.1电机车选型35第四章 采区布置及装备364.1采区布置364.2采区划分364.3采煤方法374.3.1采煤方法及工艺374.3.2回采工艺确定及设备选型374.3.3采煤机进刀方法：384.3.4工作面重要参数384.4采区巷道布置394.4.1采区准备巷道确定394.4.2回采巷道的确定394.4.3采区车场的确定404.4.4采区内工作面接替404.4.5采区巷道断面设计404.4.6采区生产系统布置及机械设备414.5巷道掘进与掘进机械化424.5.1掘进工作面个数424.5.2掘
9、进设备配备424.6工作面设备确定434.7劳动组织434.8技术经济指标分析454.9回采工作面安全技术措施47第五章 通风与安全495.1拟定井田通风系统495.1.1井田通风系统的类型及其适用条件495.1.2各类型井田通风系统的优缺点及适用条件495.1.3主要通风机的工作方式与安装地点505.1.4井田通风系统的选择515.2井田通风容易与困难时期的通风阻力计算515.3计算矿井总风量545.4矿井通风设备的选型565.4.1通风机风压575.4.2通风机选型585.4.3电动机选型585.5计算矿井通风等积孔595.6预防瓦斯、火、煤尘、水和顶板等事故的安全计算措施605.6.1预
10、防瓦斯灾害安全技术措施605.6.2预防火灾的安全技术措施605.6.3预防煤尘事故的安全技术措施615.6.4预防水患事故的安全技术措施615.6.5预防顶部事故安全技术措施615.6.6提升运输安全的防治625.6.7人员各自保护措施625.7避灾路线及安全出口625.8安全监测、监控62第六章 井田提升、运输、排水、压缩空气设备选型646.1井田提升设备选型646.1.1主斜井提升设备选型646.1.2主斜井胶带输送机绞车设备666.1.3副斜井提升设备选型666.2主运输设备选型676.2.1带式输送机选型676.2.2刮板输送机选型686.2.3电机车选型696.3井田排水设备选型6
11、96.3.1主排水设备选型696.3.2主斜井排水设备选型706.3.3排水电耗706.4压缩空气设备选型716.4.1空气压缩机站设备选型716.4.2空气压缩机管道71第七章 环 境 保 护727.1环境现状及地面保护物概述727.2主要污染源及污染物737.2.1大气污染及防治737.2.2居民生活炉灶757.2.3粉尘防治767.3地表塌陷处理767.3.1村庄保护措施767.3.2工业建筑物的保护措施767.3.3农田植物及跃进渠的保护措施777.3.4白水河和凹里水库的保护措施777.4废弃物的处理及其利用787.4.1矸石处理787.4.2 有益矿物尽可能综合利用787.4.3炉
12、渣处理787.5噪音防治797.6 绿 化79第八章 矿井技术经济818.1劳动定员及劳动生产率818.2建井投资818.2.1投资概算818.2.2项目建设的资金筹措与使用计划828.3成本及销售收入838.3.1吨煤生产成本的估算838.3.2原煤成本848.3.3销售收入858.4矿井主要技术经济指标85致 谢90参考文献9190第一章 井 田 概 况1.1 井田位置及交通1.1.1 井田地理位置及交通情况朱家河煤矿地处蒲城、白水、铜川三县、市交界处，位于蒲白矿区西部。该煤矿南距蒲城县城32km，距渭南市54km，东北距白水县城15km，东距罕井镇15km，渭南清涧二级公路经蒲城县城通过
13、。罕（井）东（坡）铁路横穿井田中部，其中朱家河铁路车站位于工业广场北侧，现有沥清专用公路可达工业广场，交通极为便利。公路及铁路交通极为方便(见交通位置图)图1-1-1 交通位置图1.1.2地形地貌朱家河井田处在渭北黄土塬上，地表均被第四系黄土覆盖。矿区西部的白水河谷、桥沟及东部边缘地带均为沟壑地貌，沟壑纵横，沟坡立陡；矿区大部分为黄土台塬地貌，北高南低，西高东低。最高处位于麻子渠以北，最低处位于埝坡东沟，区内相对高差178m。1.1.3气象地震矿区属大陆性气候，历史极端气温为39.4和-16.7，结冰期为11月初至翌年3月初，冻结深度0.300.80m。平均年降雨量587mm，年蒸发量1300
14、mm，降雨多集中在69月份。风向以西北和东南为主，最大风速28m/s。朱家河自1484年至1935年，曾发生大小地震21次。其中，以1555年和1714年两次甚为强烈，矿区以往地震烈度最大为7度。矿区地震动反应谱特征周期Tm为0.35s，地震动峰值加速度PGA为0.10g，地震基本烈度为度。1.1.4水文情况白水河由煤矿区中部流过。该河为一常年性河流，经一年定期观测其流量为0.105(1984年2月)0.626m3/s(1984年5月) 。最高洪水位高出河床35m。据化验资料，水质为重碳酸钙、钾、钠水，PH8.1，属弱碱性水。1.1.5水源及电源朱家河矿井的水源地主要有林皋水库、白水河、洛河及白水矿井下奥灰水。目前的井下生产用水主要来源于矿井的排水；地面工业广场和生活用水均来自于朱家河村农用机井抽水。朱家河煤矿供电电源线路起点为矿区矸石电厂，终点为矿井工业场地35KV变电所。导线型号为LGJ70,全长13KM。沿线多为平原开阔地带，均采用钢筋混凝土电杆，其中直线杆为单杆，耐张终端杆等为双杆。其中一回路工作，另一回路带电备用。6.煤炭运销及经济效益朱家河煤矿所生产的煤主要作为火力发电、动力及一般工业锅炉等使用，主要销往电厂（如：蒲城电厂、秦岭电厂等）。运销方式主要以铁路外运为主。 1.2井田地层及地质构造1.2.1地
