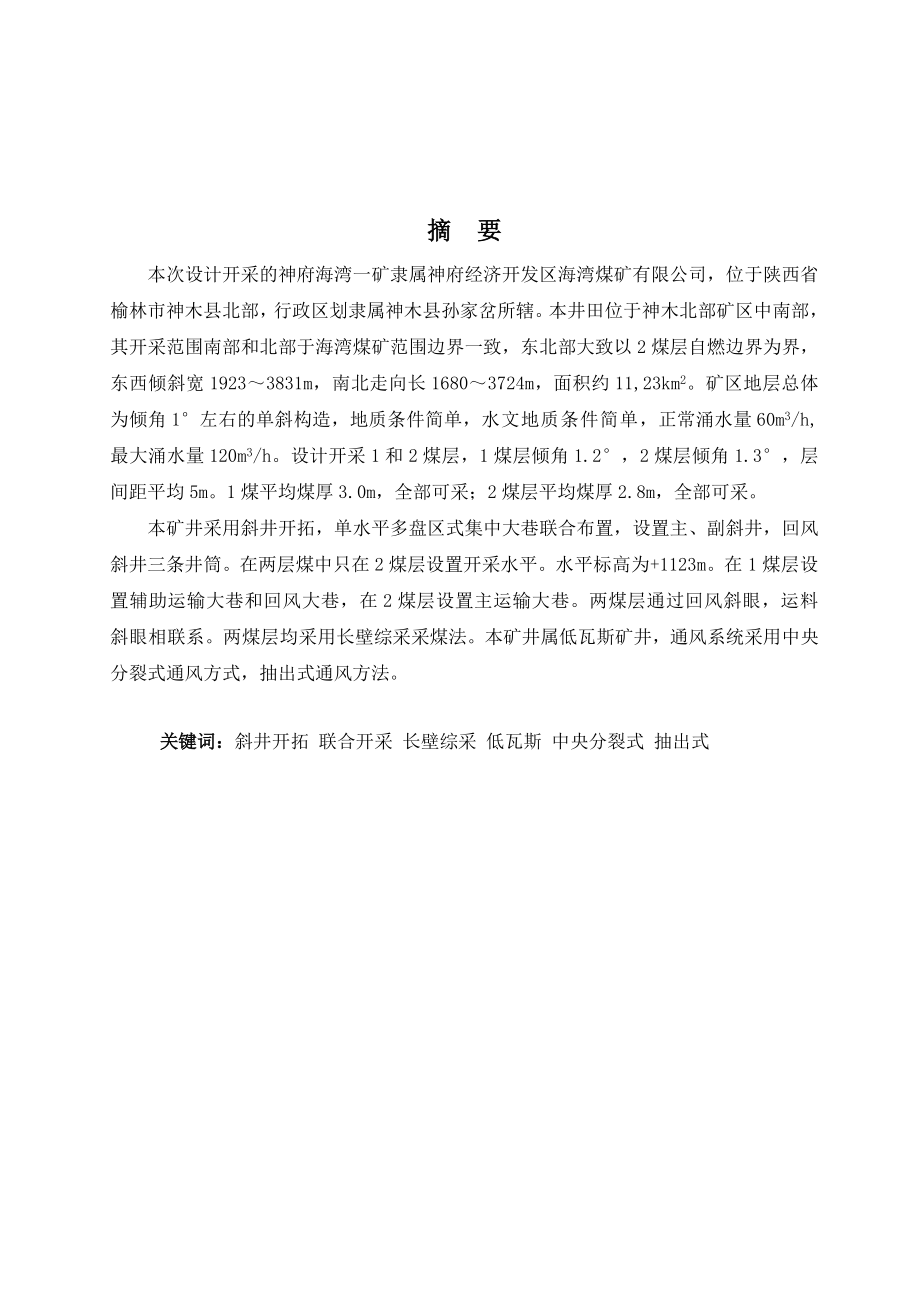

1、摘 要本次设计开采的神府海湾一矿隶属神府经济开发区海湾煤矿有限公司，位于陕西省榆林市神木县北部，行政区划隶属神木县孙家岔所辖。本井田位于神木北部矿区中南部，其开采范围南部和北部于海湾煤矿范围边界一致，东北部大致以2煤层自燃边界为界，东西倾斜宽19233831m，南北走向长16803724m，面积约11,23km2。矿区地层总体为倾角1左右的单斜构造，地质条件简单，水文地质条件简单，正常涌水量60m3/h,最大涌水量120m3/h。设计开采1和2煤层，1煤层倾角1.2，2煤层倾角1.3，层间距平均5m。1煤平均煤厚3.0m，全部可采；2煤层平均煤厚2.8m，全部可采。本矿井采用斜井开拓，单水平多
2、盘区式集中大巷联合布置，设置主、副斜井，回风斜井三条井筒。在两层煤中只在2煤层设置开采水平。水平标高为+1123m。在1煤层设置辅助运输大巷和回风大巷，在2煤层设置主运输大巷。两煤层通过回风斜眼，运料斜眼相联系。两煤层均采用长壁综采采煤法。本矿井属低瓦斯矿井，通风系统采用中央分裂式通风方式，抽出式通风方法。关键词：斜井开拓 联合开采 长壁综采 低瓦斯 中央分裂式 抽出式AbstractThis design mining in shenfu economic development zone, a mine under the shenfu Haiwan coal mine, located

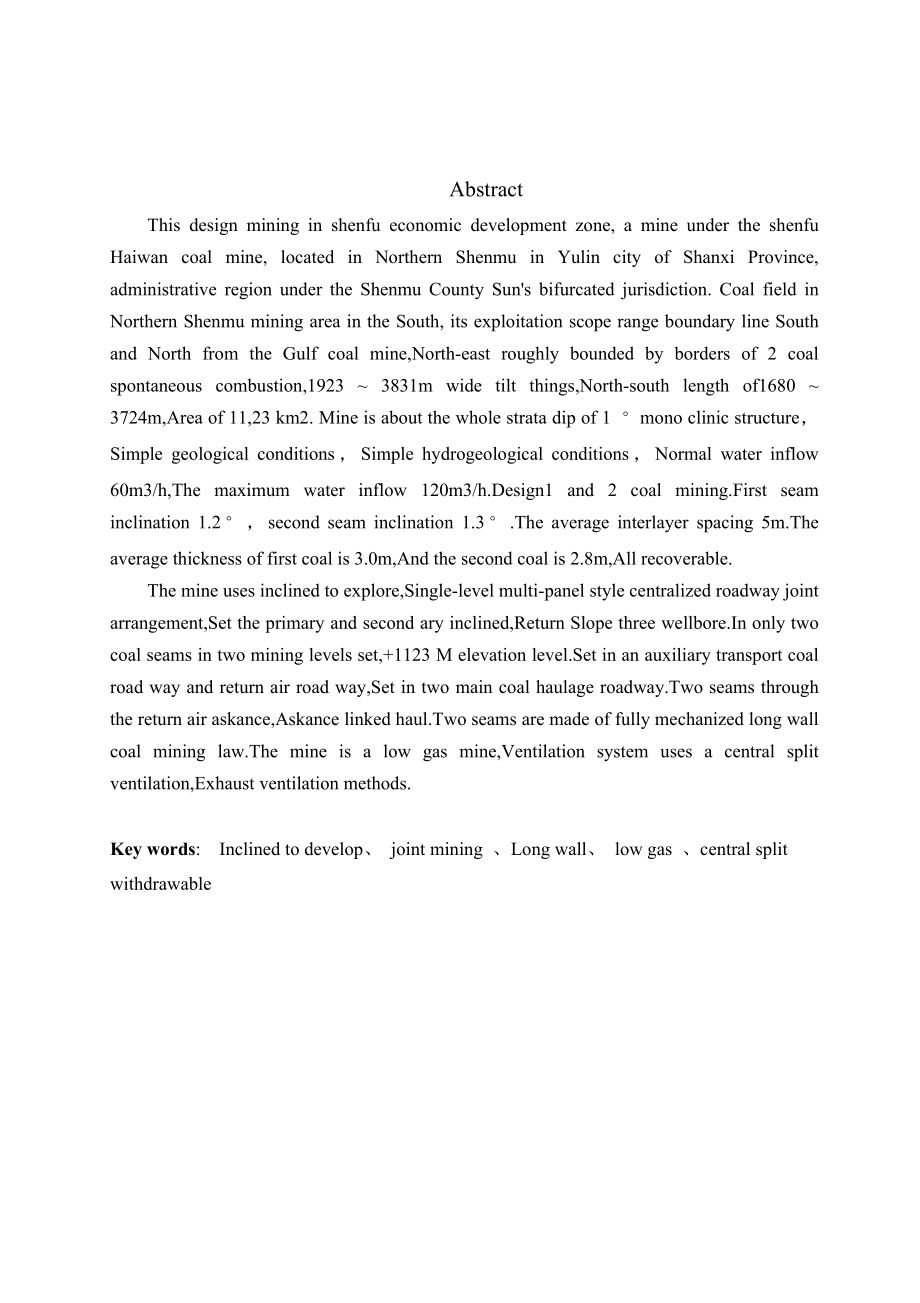

3、in Northern Shenmu in Yulin city of Shanxi Province, administrative region under the Shenmu County Suns bifurcated jurisdiction. Coal field in Northern Shenmu mining area in the South, its exploitation scope range boundary line South and North from the Gulf coal mine,North-east roughly bounded by bo
4、rders of 2 coal spontaneous combustion,1923 3831m wide tilt things,North-south length of1680 3724m,Area of 11,23 km2. Mine is about the whole strata dip of 1 mono clinic structure，Simple geological conditions，Simple hydrogeological conditions，Normal water inflow 60m3/h,The maximum water inflow 120m3
5、/h.Design1 and 2 coal mining.First seam inclination 1.2，second seam inclination 1.3.The average interlayer spacing 5m.The average thickness of first coal is 3.0m,And the second coal is 2.8m,All recoverable.The mine uses inclined to explore,Single-level multi-panel style centralized roadway joint arr
6、angement,Set the primary and second ary inclined,Return Slope three wellbore.In only two coal seams in two mining levels set,+1123 M elevation level.Set in an auxiliary transport coal road way and return air road way,Set in two main coal haulage roadway.Two seams through the return air askance,Askan

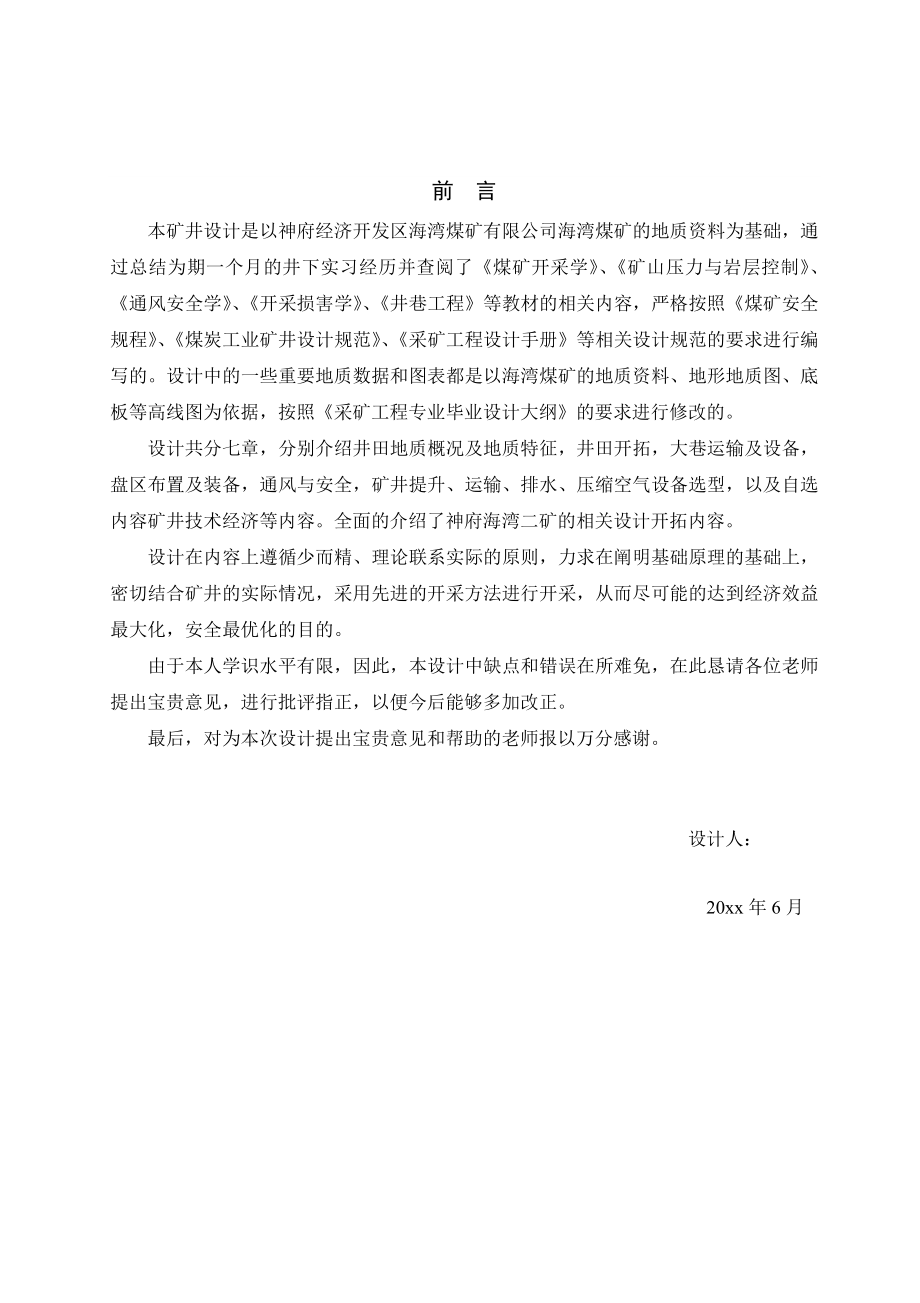

7、ce linked haul.Two seams are made of fully mechanized long wall coal mining law.The mine is a low gas mine,Ventilation system uses a central split ventilation,Exhaust ventilation methods.Key words: Inclined to develop、 joint mining 、Long wall、 low gas 、central split withdrawable前 言本矿井设计是以神府经济开发区海湾煤矿
8、有限公司海湾煤矿的地质资料为基础，通过总结为期一个月的井下实习经历并查阅了煤矿开采学、矿山压力与岩层控制、通风安全学、开采损害学、井巷工程等教材的相关内容，严格按照煤矿安全规程、煤炭工业矿井设计规范、采矿工程设计手册等相关设计规范的要求进行编写的。设计中的一些重要地质数据和图表都是以海湾煤矿的地质资料、地形地质图、底板等高线图为依据，按照采矿工程专业毕业设计大纲的要求进行修改的。设计共分七章，分别介绍井田地质概况及地质特征，井田开拓，大巷运输及设备，盘区布置及装备，通风与安全，矿井提升、运输、排水、压缩空气设备选型，以及自选内容矿井技术经济等内容。全面的介绍了神府海湾二矿的相关设计开拓内容。设
9、计在内容上遵循少而精、理论联系实际的原则，力求在阐明基础原理的基础上，密切结合矿井的实际情况，采用先进的开采方法进行开采，从而尽可能的达到经济效益最大化，安全最优化的目的。由于本人学识水平有限，因此，本设计中缺点和错误在所难免，在此恳请各位老师提出宝贵意见，进行批评指正，以便今后能够多加改正。最后，对为本次设计提出宝贵意见和帮助的老师报以万分感谢。设计人： 20xx年6月目录第1章 井田概况及地质特征11.1 矿井概况11.1.1交通位置11.1.2地形地貌11.1.3气象31.1.4矿区概况41.1.5矿井建设的外部条件41.2 地质特征51.2.1地层51.2.2地质构造101.3矿体赋存
10、特征及开采技术条件101.3.1煤层101.3.2煤质111.3.3瓦斯赋存状况.煤尘爆炸危险性.煤的自燃性及地温情况151.3.4水文地质161.4、地质勘探类型及程度22第2章 井田开拓232.1 井田境界及储量232.1.1井田境界232.1.2储量232.1.3煤柱留设242.2 矿井设计生产能力及服务年限252.2.1矿井工作制度252.2.2矿井设计生产能力及服务年限252.3 井田开拓252.3.1矿井工业场地及矿井位置选择252.3.2井筒形式的确定262.3.3井筒数目的确定272.3.4井田内划分及开采顺序272.3.5开采水平的划分及水平标高确定272.3.6运输大巷和回
11、风大巷的布置272.4开拓方案比较确定282.4.1方案列举282.5 井 筒322.6井底车场及硐室36第3章 大巷运输及设备373.1大巷运输方式373.1.1大巷煤炭运输方式373.1.2辅助运输方式373.2运输设备选型383.2.1设备选型383.2.2辅助运输设备383.2.3附属设施39第4章 盘区布置及装备404.1 盘区布置404.1.1矿井达到设计生产能力时的生产盘区、工作面位置及数目404.1.2盘区巷道布置404.2采煤方法414.2.1采煤方法的选择414.2.2采煤工艺424.2.3工作面设备确定424.2.4采煤工作面劳动组织454.3 巷道掘进464.3.1掘进
12、工作面个数及掘进设备464.3.2井巷工程量464.4技术经济指标分析47第5章 通风与安全495.1拟定矿井通风系统495.2矿井通风容易和困难时期的通风阻力计算495.3计算矿井总风量515.3.1.按井下同时工作的最多人数计算515.3.2按采煤、掘进、硐室及其它地点实际需风量计算525.4矿井通风设备的选型565.4.1计算通风机风量565.4.2计算通风机风压565.4.3初选通风机565.4.4通风设备反风575.5计算矿井通风等积孔575.6计算矿井通风费用585.6.1电费（W）585.6.2设备折旧费（）585.6.3材料消耗费（）595.6.4通风工作人员工资（）595.6
13、.5专为通风服务的井巷工程折旧和维护费（）595.6.6每吨煤的通风仪表的购置费和维修费（）605.7 预防瓦斯、火、矿尘、水和顶板等事故的安全技术措施605.7.1预防瓦斯605.7.2防火615.7.3防矿尘635.7.4预防水灾645.7.5预防顶板冒落事故645.8、矿井安下安全避险“六大系统”655.8.1监测监控系统655.8.2井下人员定位系统655.8.3紧急避险系统655.8.4压风自救系统655.8.5供水自救665.8.6通信系统66第六章 提升、运输、排水和压缩空气设备选型676.1 矿井主运输设备选型676.1.1设计依据676.1.2设备选型计算及结果676.2副井
