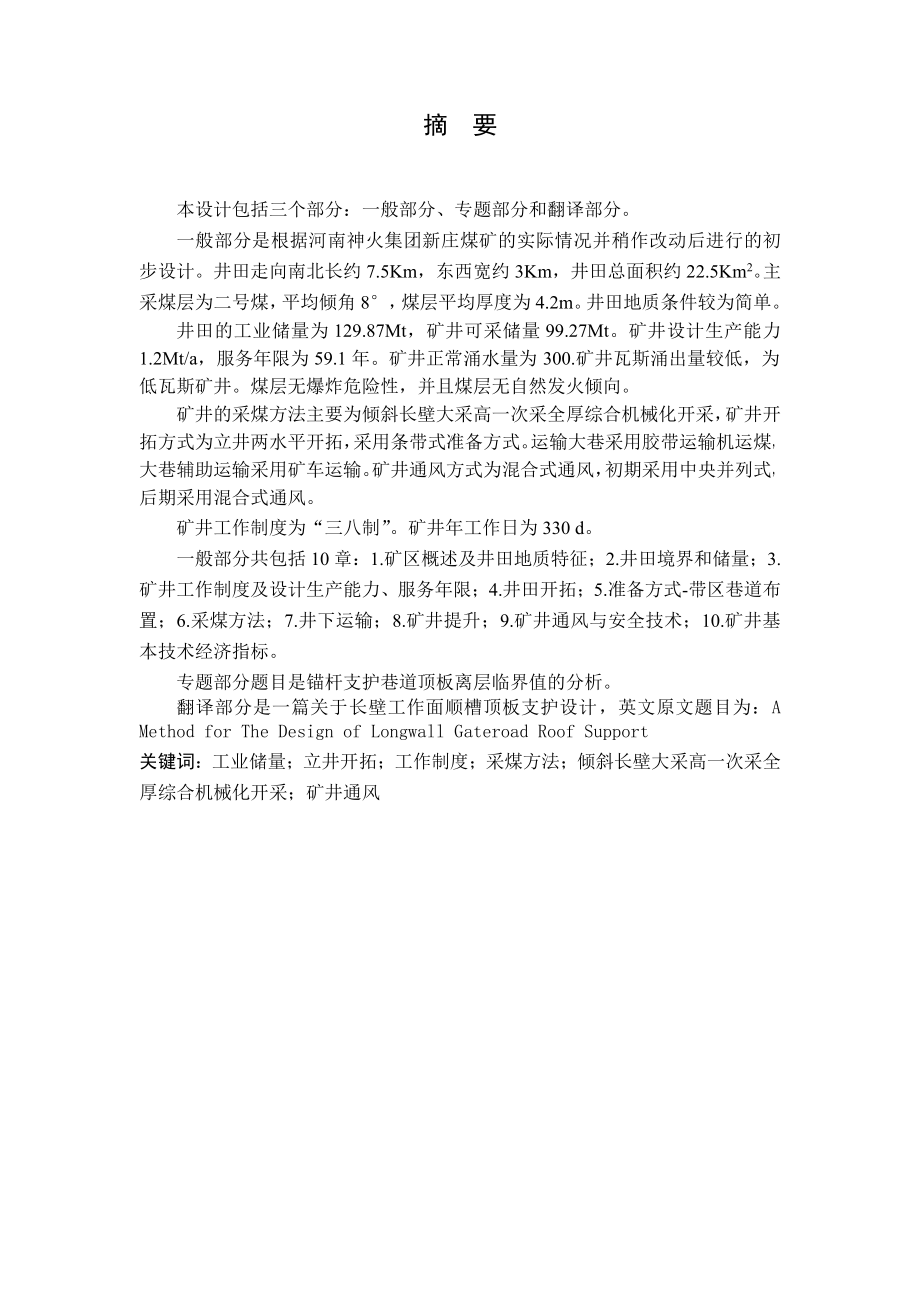

1、摘要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分是根据河南神火集团新庄煤矿的实际情况并稍作改动后进行的初步设计。井田走向南北长约 7.5Km，东西宽约 3Km，井田总面积约 22.5Km2。主采煤层为二号煤，平均倾角 8，煤层平均厚度为 4.2m。井田地质条件较为简单。井田的工业储量为 129.87Mt，矿井可采储量 99.27Mt。矿井设计生产能力1.2Mt/a，服务年限为 59.1 年。矿井正常涌水量为 300.矿井瓦斯涌出量较低，为低瓦斯矿井。煤层无爆炸危险性，并且煤层无自然发火倾向。矿井的采煤方法主要为倾斜长壁大采高一次采全厚综合机械化开采，矿井开拓方式为立井两水平开拓，
2、采用条带式准备方式。运输大巷采用胶带运输机运煤，大巷辅助运输采用矿车运输。矿井通风方式为混合式通风，初期采用中央并列式，后期采用混合式通风。矿井工作制度为“三八制”。矿井年工作日为 330 d。一般部分共包括 10 章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。专题部分题目是锚杆支护巷道顶板离层临界值的分析。翻译部分是一篇关于长壁工作面顺槽顶板支护设计，英文原文题目为：AMethod for The Design

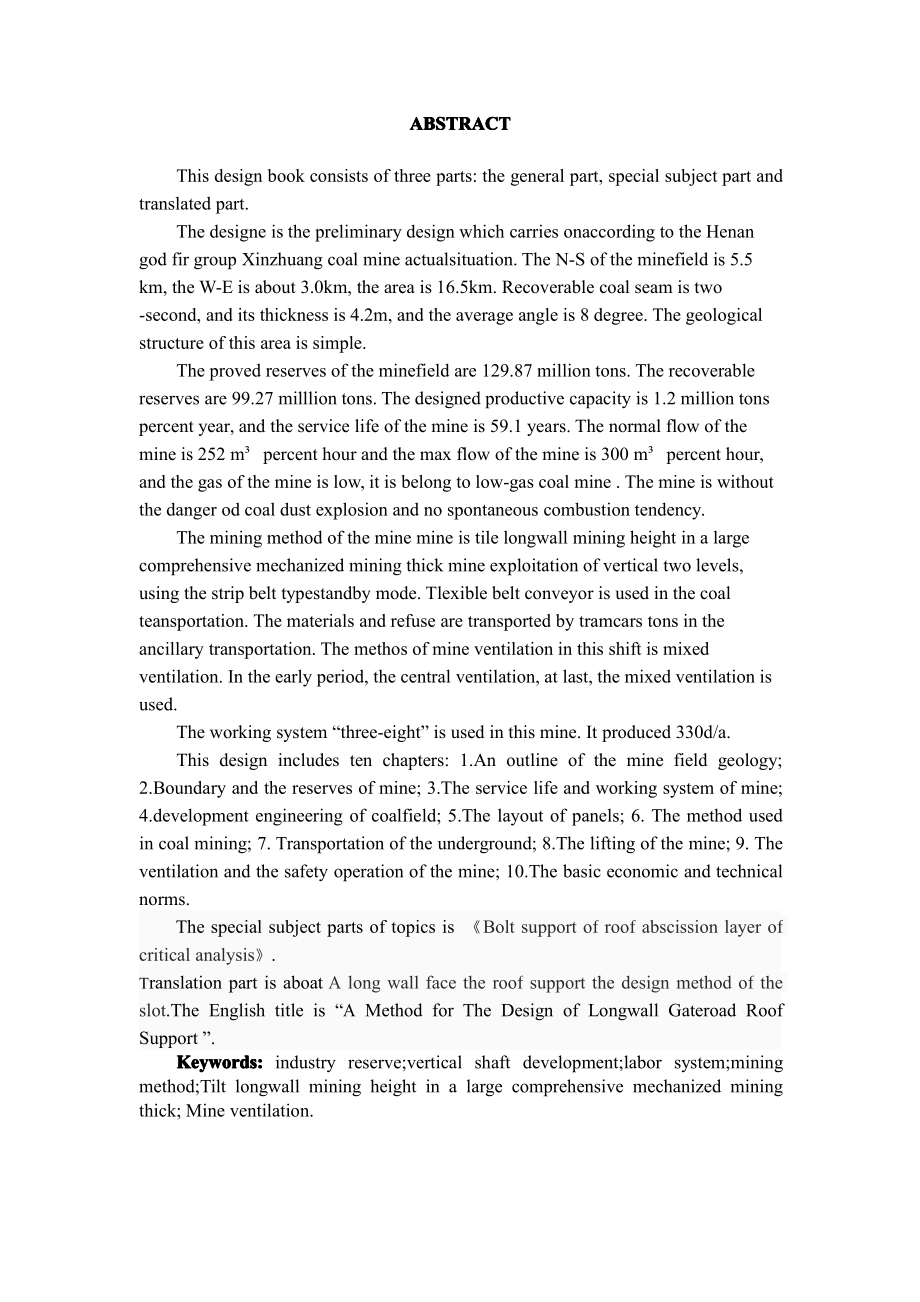

3、 of Longwall Gateroad Roof Support关键词：工业储量；立井开拓；工作制度；采煤方法；倾斜长壁大采高一次采全厚综合机械化开采；矿井通风ABSTRACTABSTRACTABSTRACTABSTRACTThis design book consists of three parts:the general part,special subject part andtranslated part.The designe is the preliminary design which carries onaccording to the Henangod fir grou
4、p Xinzhuang coal mine actualsituation.The N-S of the minefield is 5.5km,the W-E is about 3.0km,the area is 16.5km.Recoverable coal seam is two-second,and its thickness is 4.2m,and the average angle is 8 degree.The geologicalstructure of this area is simple.The proved reserves of the minefield are 12
5、9.87 million tons.The recoverablereserves are 99.27 milllion tons.The designed productive capacity is 1.2 million tonspercent year,and the service life of the mine is 59.1 years.The normal flow of themine is 252 m percent hour and the max flow of the mine is 300 m percent hour,and the gas of the min
6、e is low,it is belong to low-gas coal mine.The mine is withoutthe danger od coal dust explosion and no spontaneous combustion tendency.The mining method of the mine mine is tile longwall mining height in a largecomprehensive mechanized mining thick mine exploitation of vertical two levels,using the
7、strip belt typestandby mode.Tlexible belt conveyor is used in the coalteansportation.The materials and refuse are transported by tramcars tons in theancillary transportation.The methos of mine ventilation in this shift is mixedventilation.In the early period,the central ventilation,at last,the mixed
8、 ventilation isused.The working system“three-eight”is used in this mine.It produced 330d/a.This design includes ten chapters:1.An outline of the mine field geology;2.Boundary and the reserves of mine;3.The service life and working system of mine;4.development engineering of coalfield;5.The layout of
9、 panels;6.The method usedin coal mining;7.Transportation of the underground;8.The lifting of the mine;9.Theventilation and the safety operation of the mine;10.The basic economic and technicalnorms.The special subject parts of topics isBolt support of roof abscission layer ofcritical analysis.Transla
10、tion part is aboatAlong wall face the roof support the design method of theslot.The English title is“AMethod for The Design of Longwall Gateroad RoofSupport”.Keywords:Keywords:Keywords:Keywords:industry reserve;vertical shaft development;labor system;miningmethod;Tilt longwall mining height in a lar

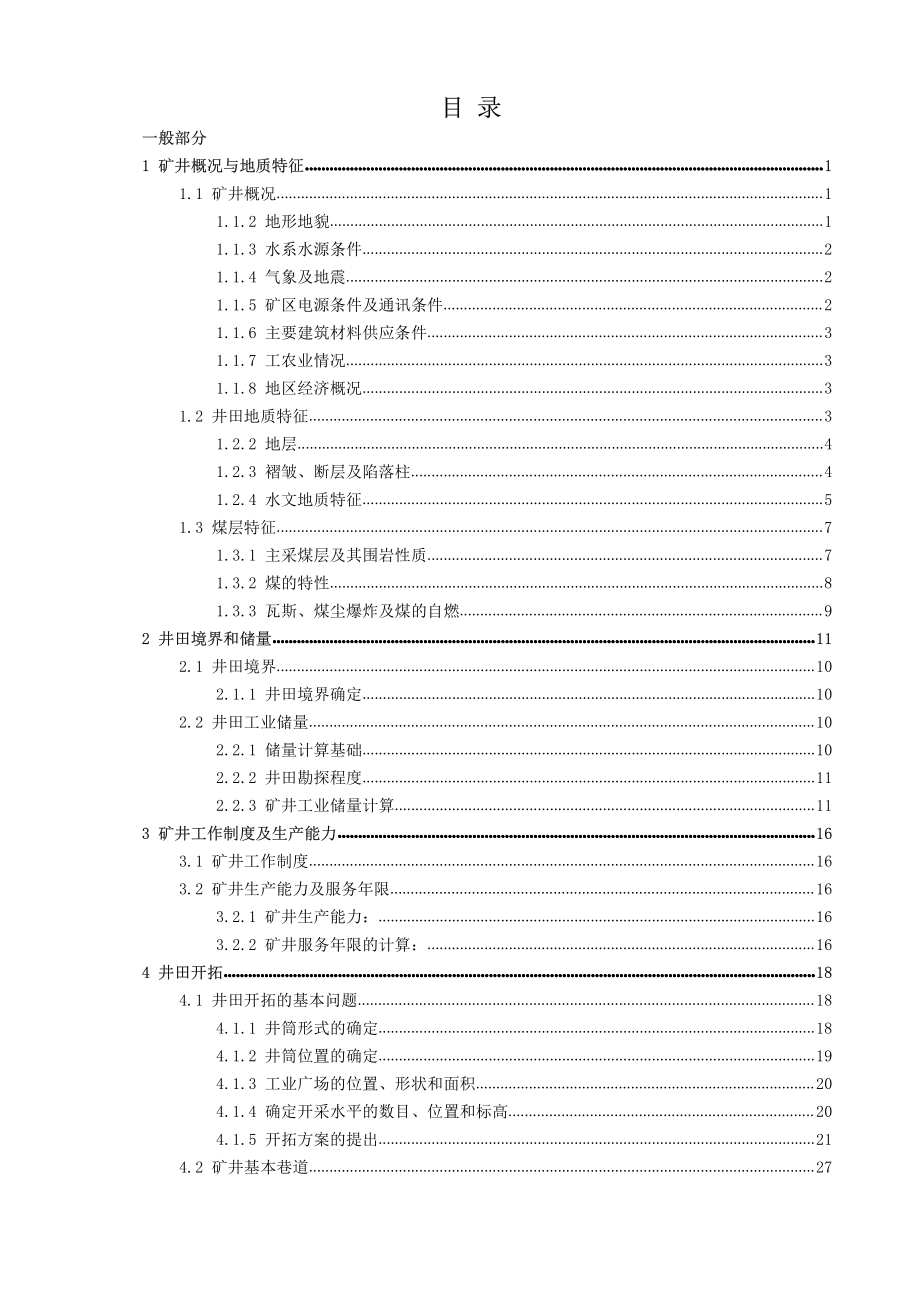

11、ge comprehensive mechanized miningthick;Mine ventilation.目目 录录一般部分一般部分1 1 矿井概况与地质特征矿井概况与地质特征.1 11.1 矿井概况.11.1.2 地形地貌.11.1.3 水系水源条件.21.1.4 气象及地震.21.1.5 矿区电源条件及通讯条件.21.1.6 主要建筑材料供应条件.31.1.7 工农业情况.31.1.8 地区经济概况.31.2 井田地质特征.31.2.2 地层.41.2.3 褶皱、断层及陷落柱.41.2.4 水文地质特征.51.3 煤层特征.71.3.1 主采煤层及其围岩性质.71.3.2 煤的特性
