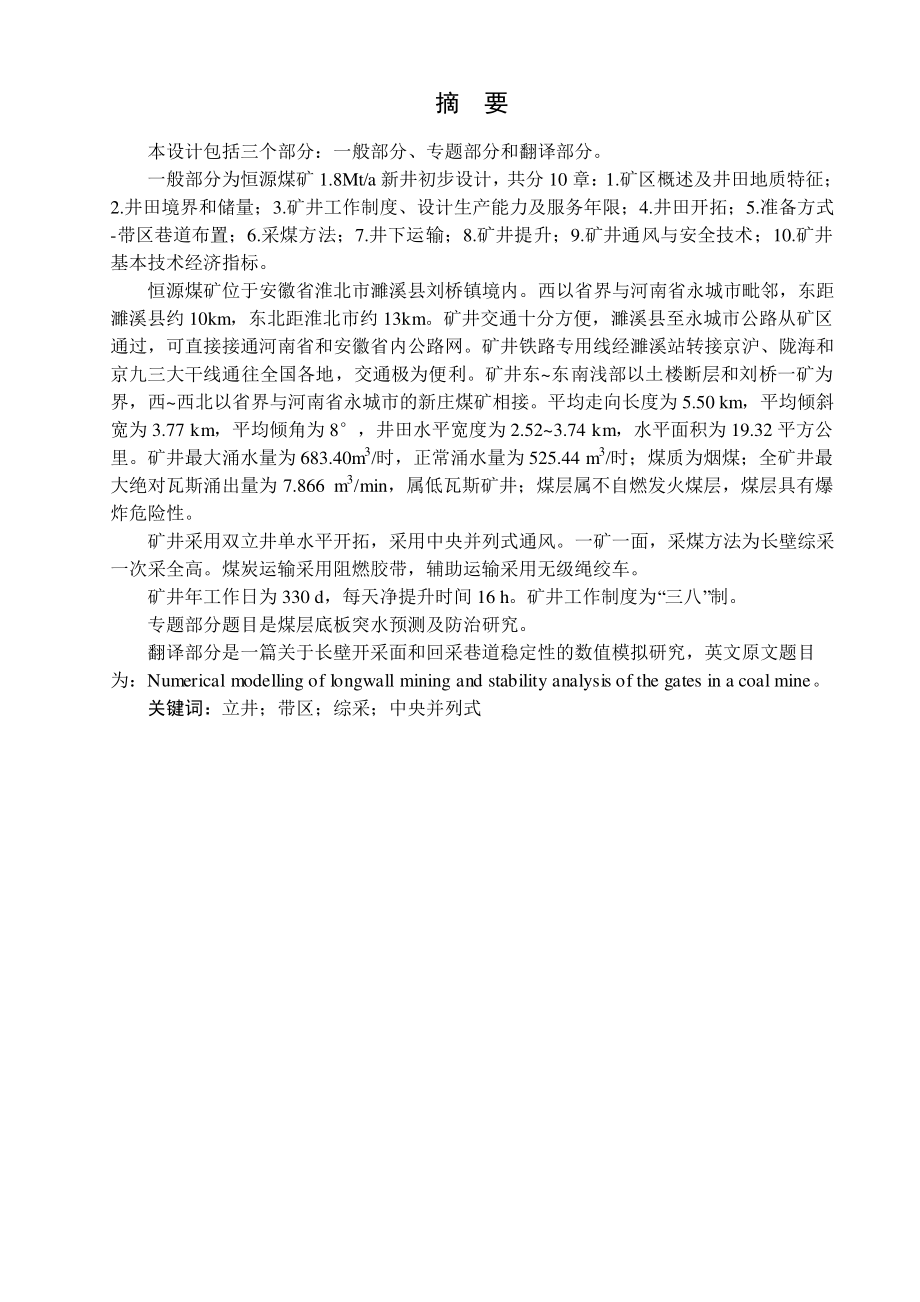

1、 摘 要 本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为恒源煤矿 1.8Mt/a 新井初步设计，共分 10 章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度、设计生产能力及服务年限；4.井田开拓；5.准备方式-带区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。恒源煤矿位于安徽省淮北市濉溪县刘桥镇境内。西以省界与河南省永城市毗邻，东距濉溪县约 10km，东北距淮北市约 13km。矿井交通十分方便，濉溪县至永城市公路从矿区通过，可直接接通河南省和安徽省内公路网。矿井铁路专用线经濉溪站转接京沪、陇海和京九三大
2、干线通往全国各地，交通极为便利。矿井东东南浅部以土楼断层和刘桥一矿为界，西西北以省界与河南省永城市的新庄煤矿相接。平均走向长度为 5.50 km，平均倾斜宽为 3.77 km，平均倾角为 8，井田水平宽度为 2.523.74 km，水平面积为 19.32 平方公里。矿井最大涌水量为 683.40m3/时，正常涌水量为 525.44 m3/时；煤质为烟煤；全矿井最大绝对瓦斯涌出量为 7.866 m3/min，属低瓦斯矿井；煤层属不自燃发火煤层，煤层具有爆炸危险性。矿井采用双立井单水平开拓，采用中央并列式通风。一矿一面，采煤方法为长壁综采一次采全高。煤炭运输采用阻燃胶带，辅助运输采用无级绳绞车。矿
3、井年工作日为 330 d，每天净提升时间 16 h。矿井工作制度为“三八”制。专题部分题目是煤层底板突水预测及防治研究。翻译部分是一篇关于长壁开采面和回采巷道稳定性的数值模拟研究，英文原文题目为：Numerical modelling of longwall mining and stability analysis of the gates in a coal mine。关键词：立井；带区；综采；中央并列式 Abstract This design includes of three parts:the general part,special subject part and transl
4、ated part.The general part is a new preliminary design of Hengyuan mine that annual output is 1.8Mt.The design includes ten chapters:1.Mine and mine geological features outlined;2.Waida realm and reserves;3.Mine system,design capacity and length of service;4.Waida develop;5.to prepare the way-with t
5、he district roadway layout;6.mining methods;7.underground transport;8.mine hoist;9.mine ventilation and security technologies;10.mine the basic technical and economic indicators.Hengyuan Mine of Huaibei City,Anhui Province is located in the territory of Suixi County Liuqiao town.West Wing and Henan
6、provincial boundaries in the adjacent city,west of Suixi County about 10km,north-east from the Huaibei City,about 13km.Mine the traffic is very convenient,Suixi County Highway to the city never adopted from the mining area can be directly connected with the Henan Province and Anhui Province Highway
7、Network.Mine special railway line by the relay station Suixi,the Beijing-Shanghai,Lianyungang and Beijing-Kowloon Route to three across the country,traffic is very convenient.Mine east-southeast of shallow faults and Liuqiao Tulou in a mine for the community,the West-Northwest boundaries with a new
8、city in Henan Province Coal Mine never connected.Average to a length of 5.50 km,the average tilt width 3.77 km,The average inclination of 8 degrees,the level of the width of mine for 2.523.74 km,the level of an area of 19.32 square kilometers.Water for the mines largest 683.40m3/min,the normal water
9、 Chung 525.44 m3/min;coal for bituminous coal;the entire mine gas emission in the absolute maximum for the 7.866 m3/min,low mine gas;coal seam is not spontaneous combustion,coal with an explosion risk.Mine uses double Shaft single the level of development,alongside the use of the central ventilation
10、.Side of a mine,mining method for a fully mechanized longwall mining height.The use of flame-retardant tape transport of coal to support the use of non-class transport winch rope.Mine is working days for 330 days,the net every day to enhance the time 16 hours.Mine system is 38 structure.Special subj
11、ect part is study of water-inrush prediction and prevention in the coal seam floor.Translated part is numerical modelling of longwall mining and stability analysis of the gates in a coal mine,the original English text of the title:Numerical modelling of longwall mining and stability analysis of the

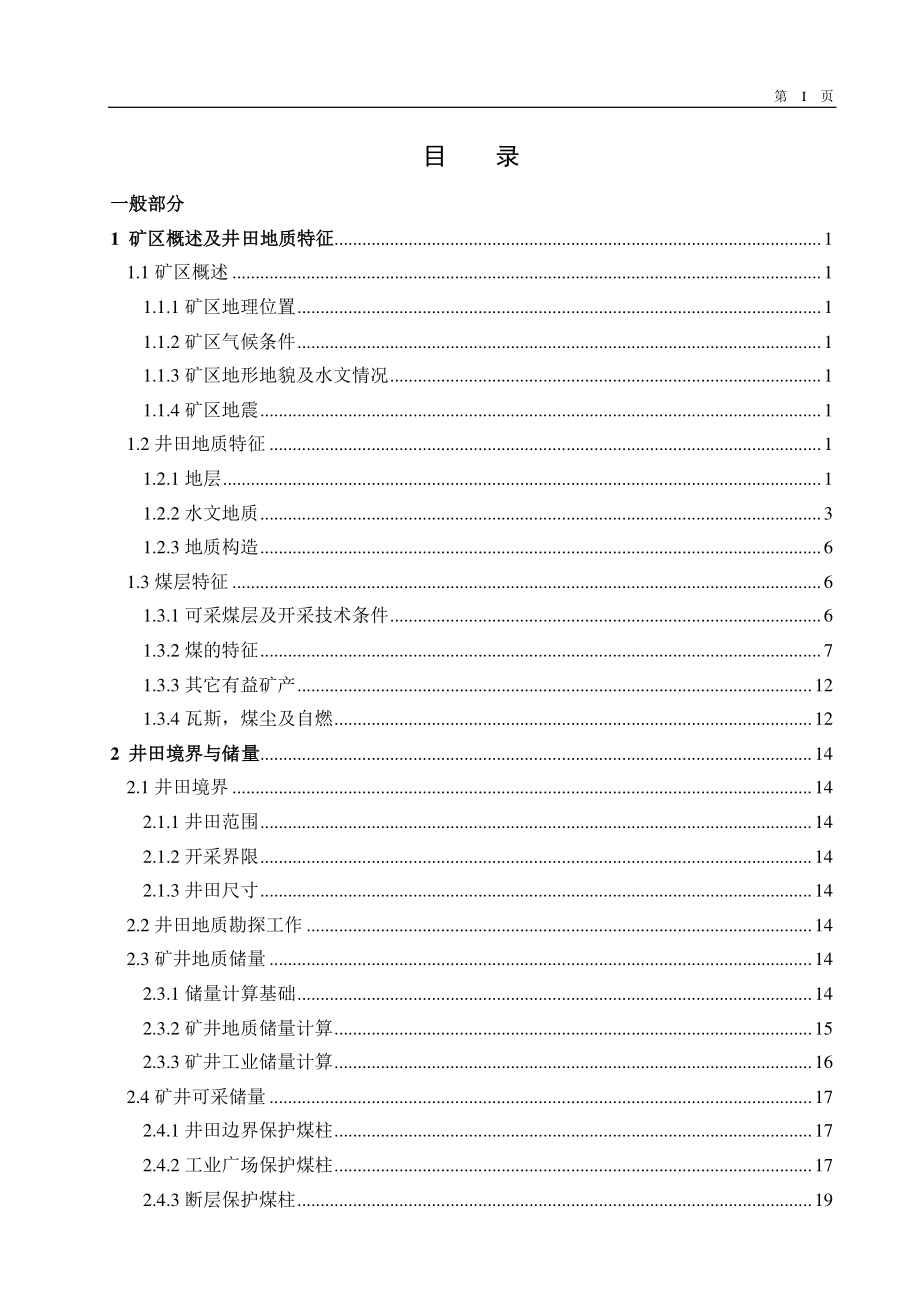

12、gates in a coal mine Key words:shaft;bands;fully mechanized mining;central parallel 第 I 页 目 录 一般部分一般部分 1 矿区概述及井田地质特征矿区概述及井田地质特征.1 1.1 矿区概述.1 1.1.1 矿区地理位置.1 1.1.2 矿区气候条件.1 1.1.3 矿区地形地貌及水文情况.1 1.1.4 矿区地震.1 1.2 井田地质特征.1 1.2.1 地层.1 1.2.2 水文地质.3 1.2.3 地质构造.6 1.3 煤层特征.6 1.3.1 可采煤层及开采技术条件.6 1.3.2 煤的特征.7 1.
13、3.3 其它有益矿产.12 1.3.4 瓦斯，煤尘及自燃.12 2 井田境界与储量井田境界与储量.14 2.1 井田境界.14 2.1.1 井田范围.14 2.1.2 开采界限.14 2.1.3 井田尺寸.14 2.2 井田地质勘探工作.14 2.3 矿井地质储量.14 2.3.1 储量计算基础.14 2.3.2 矿井地质储量计算.15 2.3.3 矿井工业储量计算.16 2.4 矿井可采储量.17 2.4.1 井田边界保护煤柱.17 2.4.2 工业广场保护煤柱.17 2.4.3 断层保护煤柱.19 第 II 页 2.4.4 风井保护煤柱.19 2.4.5 大巷保护煤柱.19 2.4.6 矿
14、井设计资源储量.19 2.4.7 矿井设计可采储量.20 3 矿井工作制度、设矿井工作制度、设计生产能力及服务年限计生产能力及服务年限.21 3.1 矿井工作制度.21 3.2 矿井设计生产能力及服务年限.21 3.2.1 确定依据.21 3.2.2 矿井设计生产能力.21 3.2.3 矿井服务年限.21 3.2.4 井型校核.22 4 井田开拓井田开拓.23 4.1 井田开拓的基本问题.23 4.1.1 确定井筒形式、数目、位置及坐标.23 4.1.2 工业场地的位置.25 4.1.3 开采水平的确定及带区、采区的划分.25 4.1.4 矿井开拓方案比较.26 4.2 矿井基本巷道.32 4
15、.2.1 井筒.32 4.2.2 井底车场.32 4.2.3 主要开拓巷道.39 4.2.4 巷道支护.40 5 准备方式准备方式带区巷道布置带区巷道布置.43 5.1 煤层地质特征.43 5.1.1 带区位置.43 5.1.2 带区煤层特征.43 5.1.3 煤层顶底板岩石构造情况.43 5.1.4 水文地质.43 5.1.5 地质构造.44 5.1.6 地表情况.44 5.2 带区巷道布置及生产系统.44 5.2.1 带区准备方式的确定.44 第 III 页 5.2.2 带区巷道布置.44 5.2.3 带区生产系统.45 5.2.4 带区内巷道掘进方法.46 5.2.5 带区生产能力及采出
16、率.47 5.3 带区车场选型设计.48 6 采煤方法采煤方法.50 6.1 采煤工艺方式.50 6.1.1 采煤方法的选择.50 6.1.2 确定采煤工艺方式.50 6.1.3 回采工作面参数.51 6.1.4 综采工作面的设备选型及配套.51 6.1.5 各工艺过程注意事项.56 6.1.6 工作面端头支护和超前支护.58 6.1.7 循环图表、劳动组织、主要技术经济指标.59 6.1.8 综合机械化采煤过程中应注意事项.60 6.2 回采巷道布置.61 6.2.1 回采巷道断面参数.61 6.2.2 回采巷道支护.61 7 井下运输井下运输.63 7.1 概述.63 7.1.1 井下运输设计的原始条件和数据.63 7.1.2 运输距离和货载量.63 7.1.3 矿井运输系统.63 7.2 采区运输设备选择.64 7.2.1 设备选型原则.64 7.2.2 带区设备的选型.64 7.2.3 运输大巷设备选择.66 7.2.4 辅助运输设备选择.66 8 矿井提升矿井提升.69 8.1 矿井提升概述.69 8.2 主副井提升.69 8.2.1 主井提升.69 第 IV 页 8.2.2
