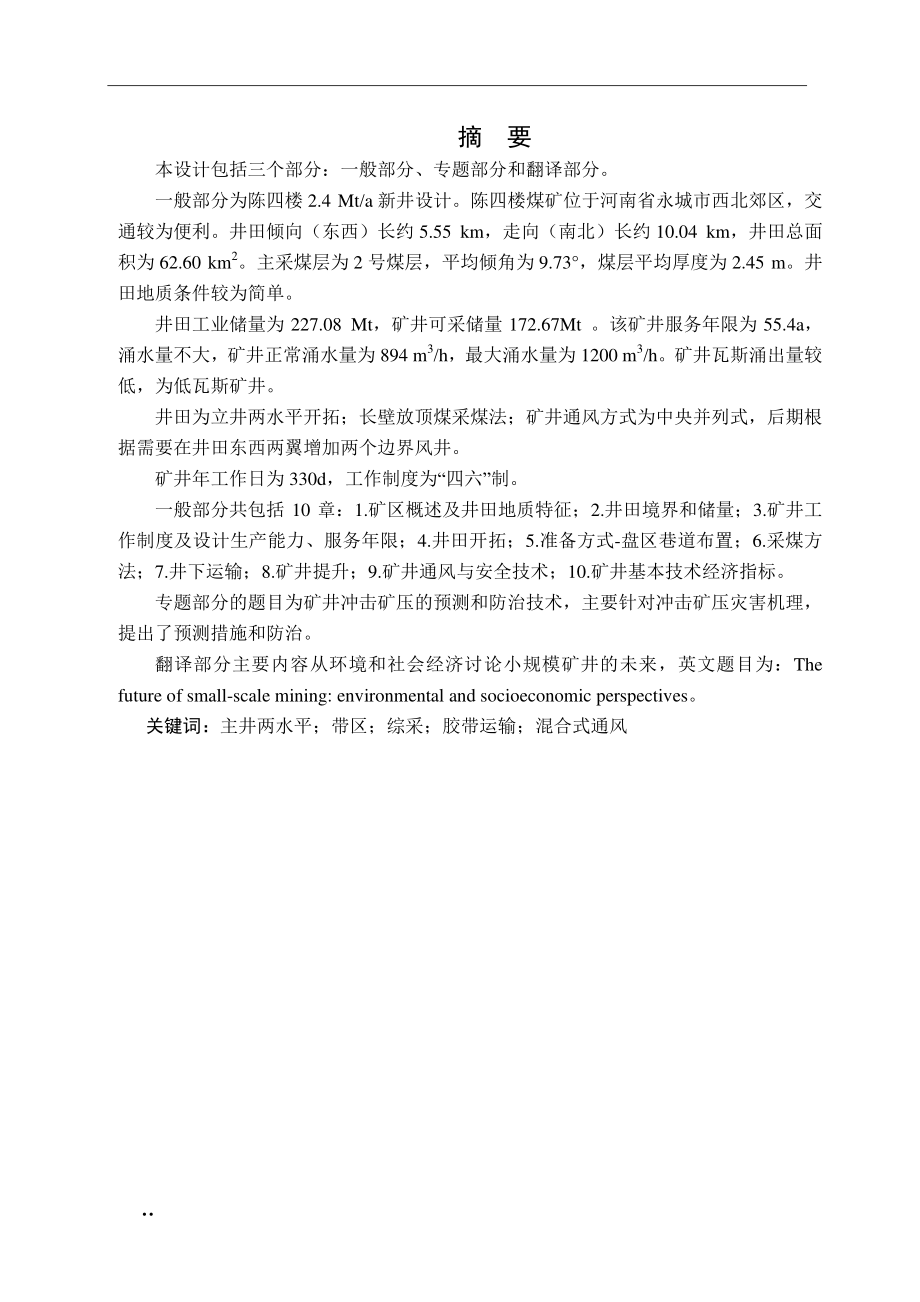

1、 摘 要本设计包括三个部分：一般部分、专题部分和翻译部分。一般部分为陈四楼 2.4 Mt/a 新井设计。陈四楼煤矿位于河南省永城市西北郊区，交通较为便利。井田倾向（东西）长约 5.55 km，走向（南北）长约 10.04 km，井田总面积为 62.60 km2。主采煤层为 2 号煤层，平均倾角为 9.73，煤层平均厚度为 2.45 m。井田地质条件较为简单。井田工业储量为 227.08 Mt，矿井可采储量 172.67Mt。该矿井服务年限为 55.4a，涌水量不大，矿井正常涌水量为 894 m3/h，最大涌水量为 1200 m3/h。矿井瓦斯涌出量较低，为低瓦斯矿井。井田为立井两水平开拓；长壁
2、放顶煤采煤法；矿井通风方式为中央并列式，后期根据需要在井田东西两翼增加两个边界风井。矿井年工作日为 330d，工作制度为四六制。一般部分共包括 10 章：1.矿区概述及井田地质特征；2.井田境界和储量；3.矿井工作制度及设计生产能力、服务年限；4.井田开拓；5.准备方式-盘区巷道布置；6.采煤方法；7.井下运输；8.矿井提升；9.矿井通风与安全技术；10.矿井基本技术经济指标。专题部分的题目为矿井冲击矿压的预测和防治技术，主要针对冲击矿压灾害机理，提出了预测措施和防治。翻译部分主要内容从环境和社会经济讨论小规模矿井的未来，英文题目为：Thefuture of small-scale minin

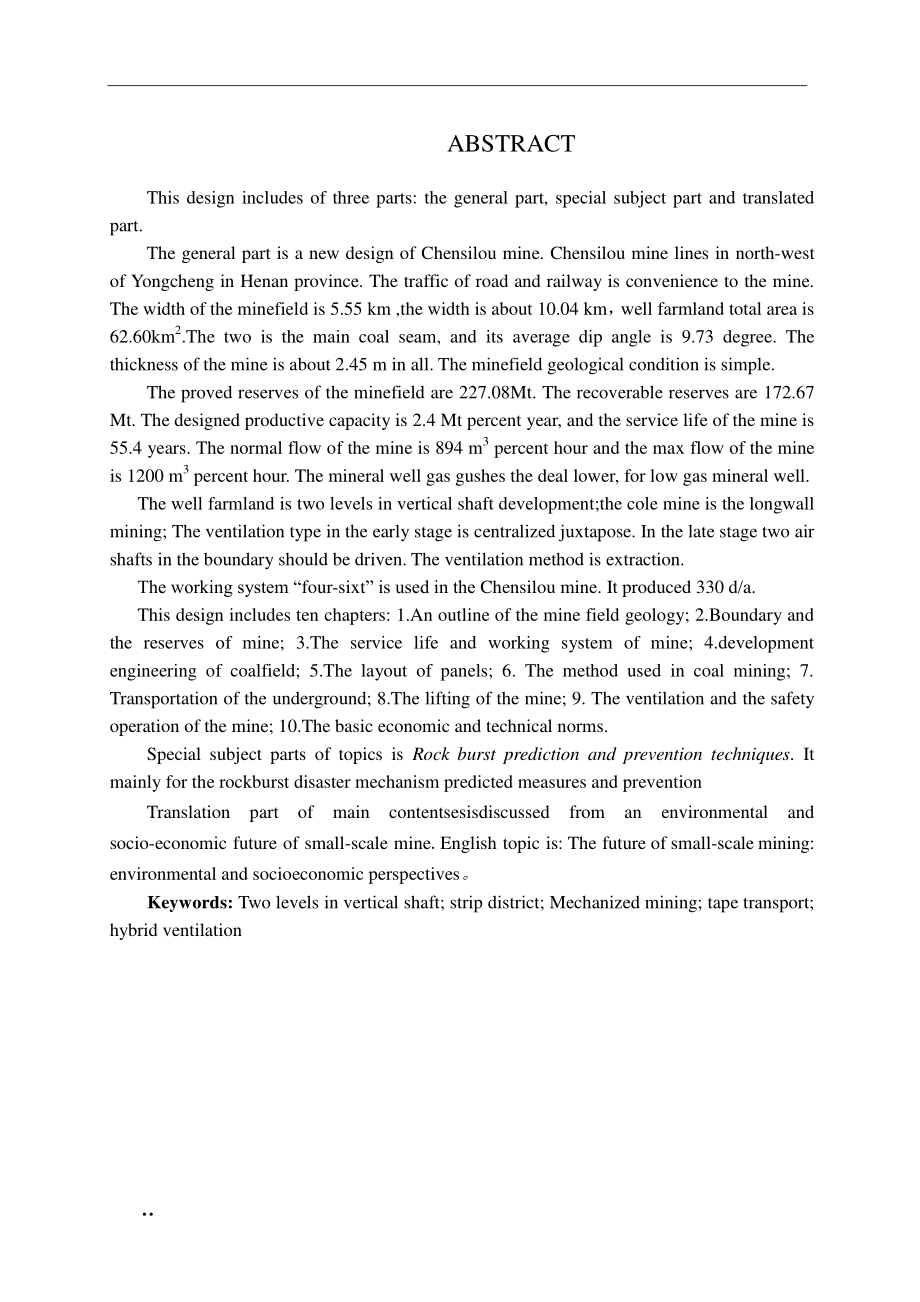

3、g:environmental and socioeconomic perspectives。关键词：主井两水平；带区；综采；胶带运输；混合式通风 ABSTRACT This design includes of three parts:the general part,special subject part and translated part.The general part is a new design of Chensilou mine.Chensilou mine lines in north-west of Yongcheng in Henan province.The tr
4、affic of road and railway is convenience to the mine.The width of the minefield is 5.55 km,the width is about 10.04 km，well farmland total area is 62.60km2.The two is the main coal seam,and its average dip angle is 9.73 degree.The thickness of the mine is about 2.45 m in all.The minefield geological
5、 condition is simple.The proved reserves of the minefield are 227.08Mt.The recoverable reserves are 172.67 Mt.The designed productive capacity is 2.4 Mt percent year,and the service life of the mine is 55.4 years.The normal flow of the mine is 894 m3 percent hour and the max flow of the mine is 1200
6、 m3 percent hour.The mineral well gas gushes the deal lower,for low gas mineral well.The well farmland is two levels in vertical shaft development;the cole mine is the longwall mining;The ventilation type in the early stage is centralized juxtapose.In the late stage two air shafts in the boundary sh
7、ould be driven.The ventilation method is extraction.The working system four-sixt is used in the Chensilou mine.It produced 330 d/a.This design includes ten chapters:1.An outline of the mine field geology;2.Boundary and the reserves of mine;3.The service life and working system of mine;4.development
8、engineering of coalfield;5.The layout of panels;6.The method used in coal mining;7.Transportation of the underground;8.The lifting of the mine;9.The ventilation and the safety operation of the mine;10.The basic economic and technical norms.Special subject parts of topics is Rock burst prediction and
9、 prevention techniques.It mainly for the rockburst disaster mechanism predicted measures and prevention Translation part of main contentsesisdiscussed from an environmental and socio-economic future of small-scale mine.English topic is:The future of small-scale mining:environmental and socioeconomic

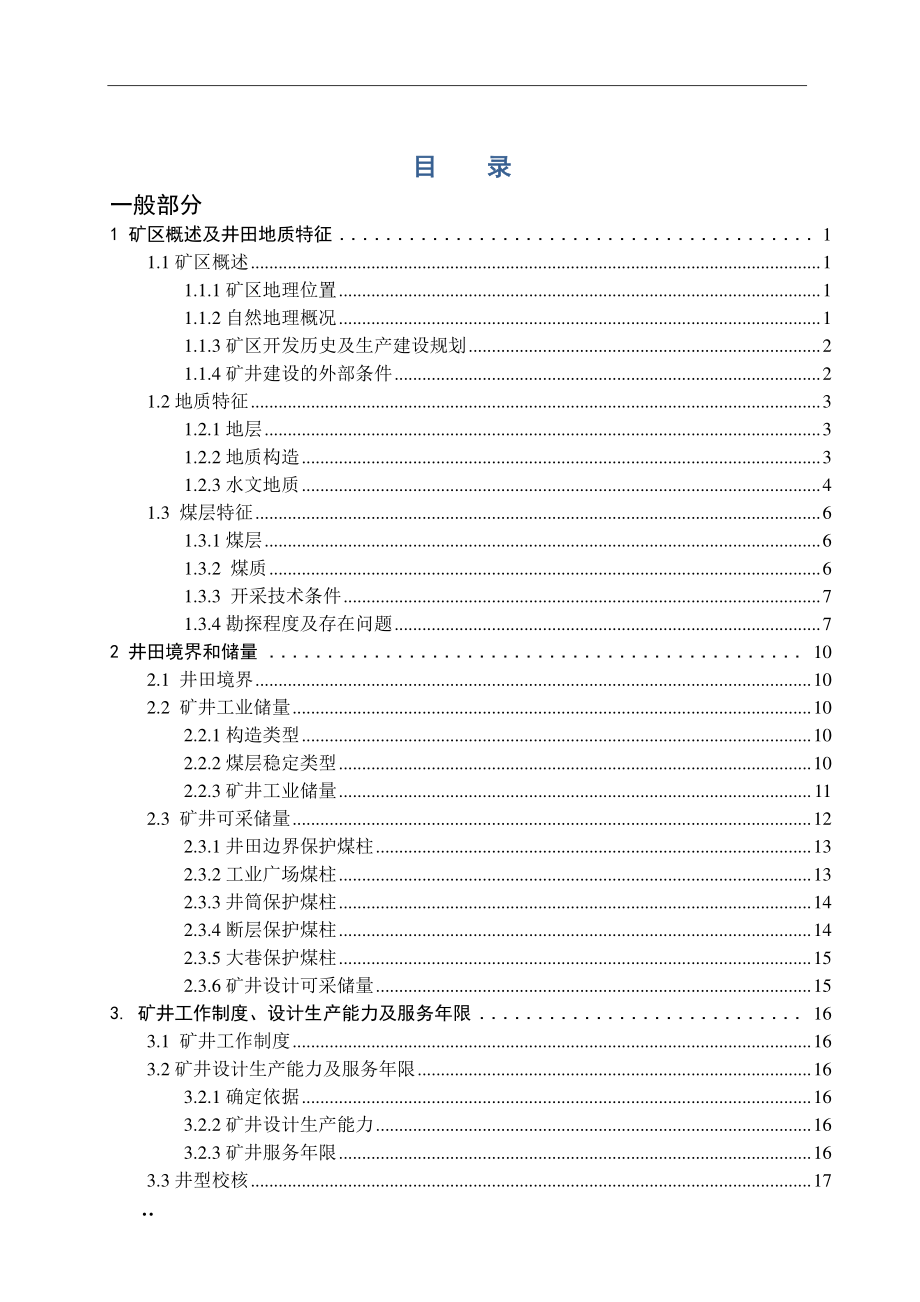

10、 perspectives。Keywords:Two levels in vertical shaft;strip district;Mechanized mining;tape transport;hybrid ventilation 目 录目 录 一般部分 1 矿区概述及井田地质特征.1 1.1 矿区概述.1 1.1.1 矿区地理位置.1 1.1.2 自然地理概况.1 1.1.3 矿区开发历史及生产建设规划.2 1.1.4 矿井建设的外部条件.2 1.2 地质特征.3 1.2.1 地层.3 1.2.2 地质构造.3 1.2.3 水文地质.4 1.3 煤层特征.6 1.3.1 煤层.6 1.
11、3.2 煤质.6 1.3.3 开采技术条件.7 1.3.4 勘探程度及存在问题.7 2 井田境界和储量.10 2.1 井田境界.10 2.2 矿井工业储量.10 2.2.1 构造类型.10 2.2.2 煤层稳定类型.10 2.2.3 矿井工业储量.11 2.3 矿井可采储量.12 2.3.1 井田边界保护煤柱.13 2.3.2 工业广场煤柱.13 2.3.3 井筒保护煤柱.14 2.3.4 断层保护煤柱.14 2.3.5 大巷保护煤柱.15 2.3.6 矿井设计可采储量.15 3.矿井工作制度、设计生产能力及服务年限.16 3.1 矿井工作制度.16 3.2 矿井设计生产能力及服务年限.16
12、3.2.1 确定依据.16 3.2.2 矿井设计生产能力.16 3.2.3 矿井服务年限.16 3.3 井型校核.17 4 井田开拓.18 4.1 井田开拓的基本问题.18 4.1.1 确定井筒形式、数目、位置及坐标.18 4.1.2 工业场地的位置.20 4.1.3 开采水平的确定及带（采）区划分.20 4.1.4 方案比较.21 4.1.5 开拓方案的综合比较.30 4.2 矿井基本巷道.30 4.2.1 井筒.30 4.2.2 井底车场及硐室.34 4.2.3 主要开拓巷道.37 4.2.4 巷道支护.38 5 准备方式带区巷道布置.42 5.1 煤层地质特征.42 5.1.1 带区位置
13、.42 5.1.2 带区煤层特征.42 5.1.3 煤层顶底板岩石构造情况.42 5.1.4 水文地质.43 5.1.5 地质构造.43 5.1.6 地表情况.43 5.2 带区巷道布置及生产系统.43 5.2.1 带区准备方式的确定.43 5.2.2 带区巷道布置.44 5.2.3 带区生产系统.45 5.2.4 带区内巷道掘进方法.46 5.2.5 带区生产能力及采出率.47 5.3 带区车场选型设计.48 6 采煤方法.49 6.1 采煤工艺方式.49 6.1.1 带区煤层特征及地质条件.49 6.1.2 回采工作面长度的确定.49 6.1.3 工作面的推进方向和推进度.50 6.1.4
14、 综采工作面的设备选型及配套.50 6.1.5 各工艺过程注意事项.57 6.1.6 工作面端头支护和超前支护.58 6.1.7 循环图表、劳动组织、主要技术经济指标.59 6.1.8 综合机械化采煤过程中应注意事项.64 6.2 回采巷道布置.64 6.2.1 回采巷道布置方式.64 6.2.2 回采巷道参数.64 7 井下运输.66 7.1 概述.66 7.1.1 矿井设计生产能力及工作制度.66 7.1.2 煤层及煤质.66 7.1.3 运输距离和辅助运输设计.66 7.1.4 矿井运输系统.66 7.1.4 矿井运输系统.67 7.2 带区运输设备选择.68 7.2.1 设备选型原则：
15、.68 7.2.2 带区运输设备选型及能力验算.68 7.3 大巷运输设备选.70 7.3.1 主运输大巷设备选择.70 7.3.2 辅助运输大巷设备选择.70 8 矿井提升.73 8.1 矿井提升概述.73 8.2 主副井提升.73 8.2.1 主井提升.73 8.2.2 副井提升.75 9 矿井通风及安全.78 9.1 矿井地质、开拓、开采概况.78 9.1.1 矿井地质概况.78 9.1.2 开拓方式.78 9.1.3 开采方法.78 9.1.4 变电所、充电硐室、火药库.79 9.1.5 工作制、人数.79 9.2 矿井通风系统的确定.79 9.2.1 矿井通风系统的基本要求.79 9
16、.2.2 矿井通风方式的选择.80 9.2.3 矿井通风方法的选择.80 9.2.4 带区通风系统的要求.81 9.2.5 带区通风方式的确定.81 9.3 矿井风量计算.82 9.3.1 通风容易时期和通风困难时期采煤方案的确定.82 9.3.2 各用风地点的用风量和矿井总用风量.82 9.3.3 风量分配.89 9.4 矿井阻力计算.90 9.4.1 计算原则.90 9.4.2 矿井最大阻力路线.91 9.4.3 计算矿井摩擦阻力和总阻力：.91 9.4.4 两个时期的矿井总风阻和总等积孔.92 9.5 选择矿井通风设备.94 9.5.1 选择主要通风机.94 9.5.2 电动机选型.97 9.6 安全灾害的预防措施.98 9.6.1 预防瓦斯和煤尘爆炸的措施.98 9.6.2 预防井下火灾的措施.98 9.6.3 防水措施.98 10 设计矿井基本技术经济指标.99 参 考 文 献.101 专题部分 矿井冲击矿压的预测和防治技术.103 引言.103 1.国内外冲击矿压的现状.103 1.1 国内冲击矿压现状.103 1.2 国外冲击矿压的研究现状.104 1.2.1 前苏联.1
