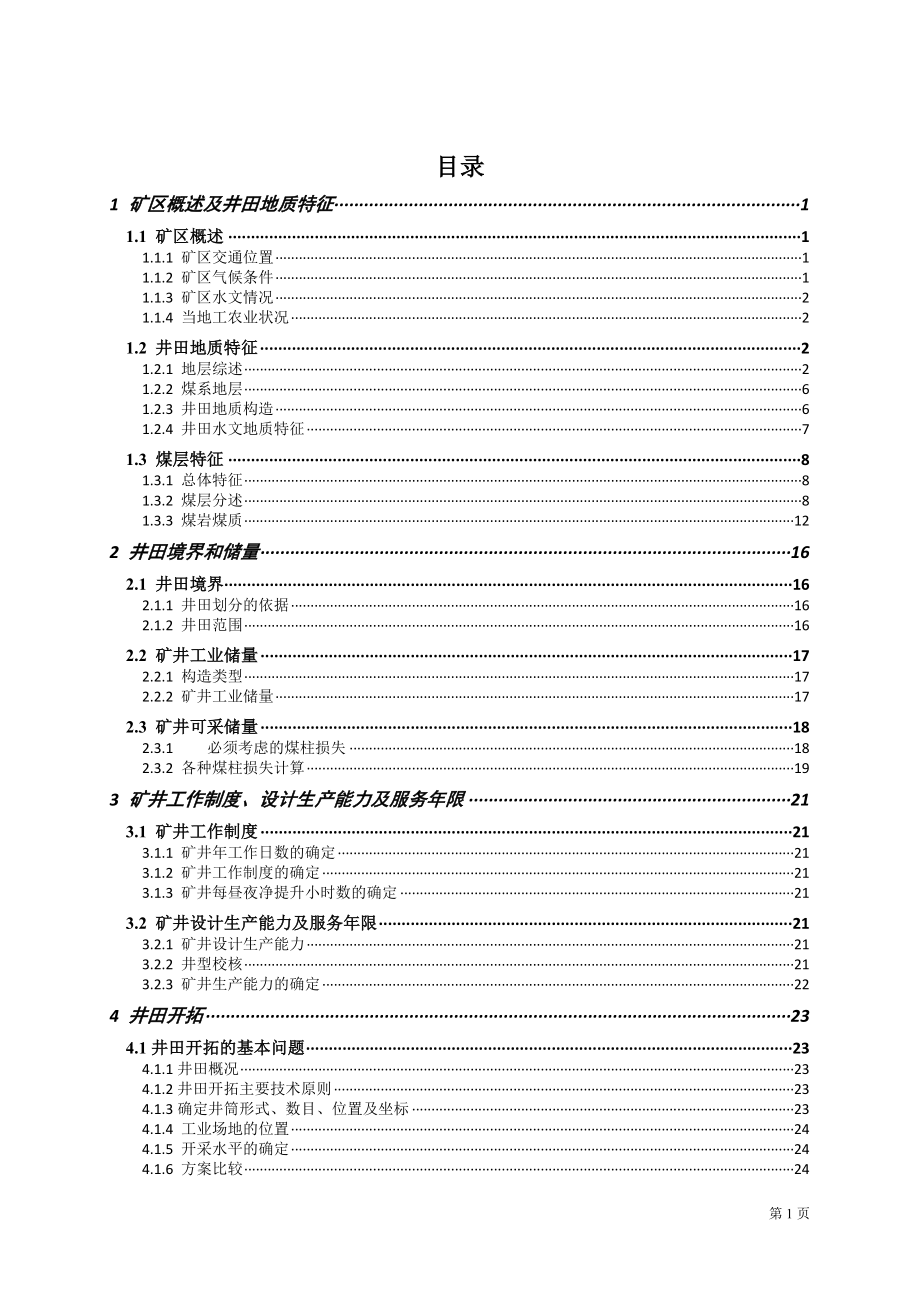

1、目录1 矿区概述及井田地质特征11.1 矿区概述11.1.1 矿区交通位置11.1.2 矿区气候条件11.1.3 矿区水文情况21.1.4 当地工农业状况21.2 井田地质特征21.2.1 地层综述21.2.2 煤系地层61.2.3 井田地质构造61.2.4 井田水文地质特征71.3 煤层特征81.3.1 总体特征81.3.2 煤层分述81.3.3 煤岩煤质122 井田境界和储量162.1 井田境界162.1.1 井田划分的依据162.1.2 井田范围162.2 矿井工业储量172.2.1 构造类型172.2.2 矿井工业储量172.3 矿井可采储量182.3.1必须考虑的煤柱损失182.3.
2、2 各种煤柱损失计算193 矿井工作制度、设计生产能力及服务年限213.1 矿井工作制度213.1.1 矿井年工作日数的确定213.1.2 矿井工作制度的确定213.1.3 矿井每昼夜净提升小时数的确定213.2 矿井设计生产能力及服务年限213.2.1 矿井设计生产能力213.2.2 井型校核213.2.3 矿井生产能力的确定224 井田开拓234.1井田开拓的基本问题234.1.1井田概况234.1.2井田开拓主要技术原则234.1.3确定井筒形式、数目、位置及坐标234.1.4 工业场地的位置244.1.5 开采水平的确定244.1.6 方案比较244.1.7 盘区接替顺序314.2矿井

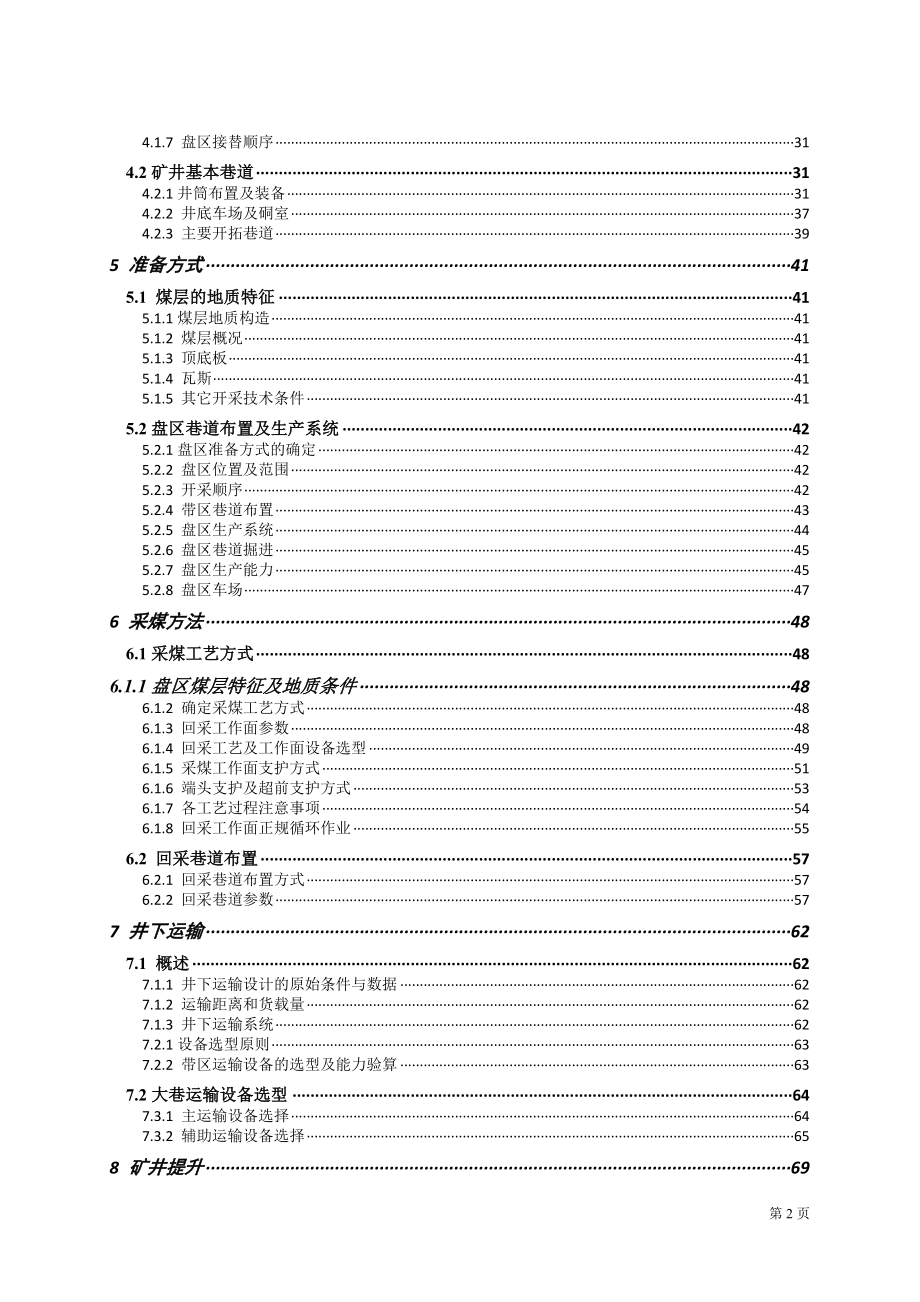

3、基本巷道314.2.1井筒布置及装备314.2.2 井底车场及硐室374.2.3 主要开拓巷道395 准备方式415.1 煤层的地质特征415.1.1煤层地质构造415.1.2 煤层概况415.1.3 顶底板415.1.4 瓦斯415.1.5 其它开采技术条件415.2盘区巷道布置及生产系统425.2.1盘区准备方式的确定425.2.2 盘区位置及范围425.2.3 开采顺序425.2.4 带区巷道布置435.2.5 盘区生产系统445.2.6 盘区巷道掘进455.2.7 盘区生产能力455.2.8 盘区车场476 采煤方法486.1采煤工艺方式486.1.1盘区煤层特征及地质条件486.1.
4、2 确定采煤工艺方式486.1.3 回采工作面参数486.1.4 回采工艺及工作面设备选型496.1.5 采煤工作面支护方式516.1.6 端头支护及超前支护方式536.1.7 各工艺过程注意事项546.1.8 回采工作面正规循环作业556.2 回采巷道布置576.2.1 回采巷道布置方式576.2.2 回采巷道参数577 井下运输627.1 概述627.1.1 井下运输设计的原始条件与数据627.1.2 运输距离和货载量627.1.3 井下运输系统627.2.1设备选型原则637.2.2 带区运输设备的选型及能力验算637.2大巷运输设备选型647.3.1 主运输设备选择647.3.2 辅助

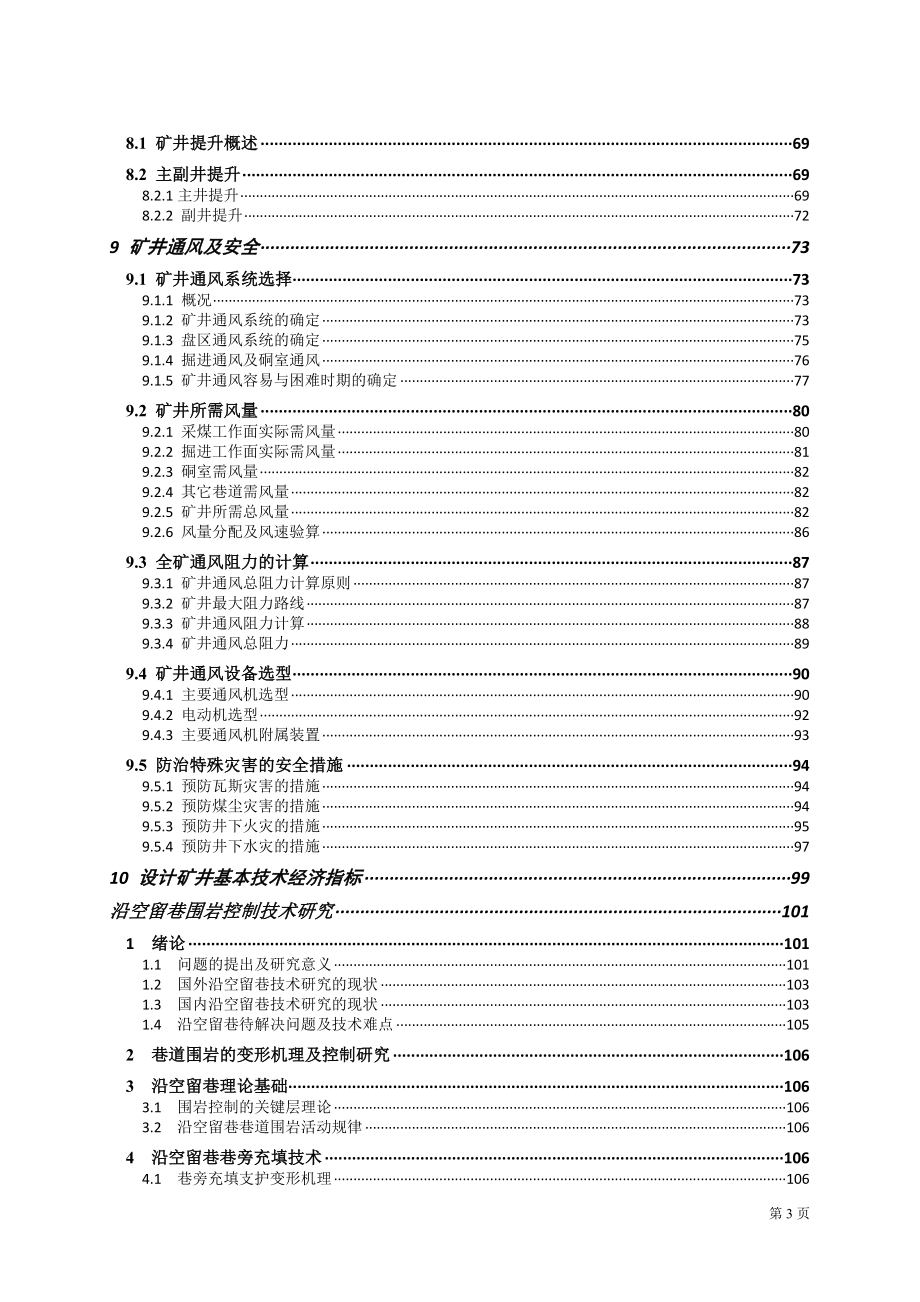

5、运输设备选择658 矿井提升698.1 矿井提升概述698.2 主副井提升698.2.1主井提升698.2.2 副井提升729 矿井通风及安全739.1 矿井通风系统选择739.1.1 概况739.1.2 矿井通风系统的确定739.1.3 盘区通风系统的确定759.1.4 掘进通风及硐室通风769.1.5 矿井通风容易与困难时期的确定779.2 矿井所需风量809.2.1 采煤工作面实际需风量809.2.2 掘进工作面实际需风量819.2.3 硐室需风量829.2.4 其它巷道需风量829.2.5 矿井所需总风量829.2.6 风量分配及风速验算869.3 全矿通风阻力的计算879.3.1 矿
6、井通风总阻力计算原则879.3.2 矿井最大阻力路线879.3.3 矿井通风阻力计算889.3.4 矿井通风总阻力899.4 矿井通风设备选型909.4.1 主要通风机选型909.4.2 电动机选型929.4.3 主要通风机附属装置939.5 防治特殊灾害的安全措施949.5.1 预防瓦斯灾害的措施949.5.2 预防煤尘灾害的措施949.5.3 预防井下火灾的措施959.5.4 预防井下水灾的措施9710 设计矿井基本技术经济指标99沿空留巷围岩控制技术研究1011 绪论1011.1 问题的提出及研究意义1011.2 国外沿空留巷技术研究的现状1031.3 国内沿空留巷技术研究的现状1031
7、.4 沿空留巷待解决问题及技术难点1052 巷道围岩的变形机理及控制研究1063 沿空留巷理论基础1063.1 围岩控制的关键层理论1063.2 沿空留巷巷道围岩活动规律1064 沿空留巷巷旁充填技术1064.1 巷旁充填支护变形机理1064.2 巷旁充填体初期所需支护阻力工程计算1064.3 巷旁充填体后期所需支护阻力工程计算1064.4 巷旁充填体宽度设计1064.5 巷道宽度与充填体强度关系1064.6 充填体变形的控制1065 工程实践1065.1 工程地质条件1065.2 巷内锚杆支护参数1065.3 巷旁支护参数1065.4 矿压观测结果及分析1065.5 注浆1066 结论106
8、翻译部分 外文原文：106Application of outburst risk indices in the underground coal mines by sublevel caving1061.Introduction1062. Methane concentration in the coalbed1063. Desorption rate V11064. Methane concentration in ventilation and V30 parameter1065. Drill cutting volume1066. Gas pressure measurements10
9、67. Conclusions106References:106中文译文：106煤矿井下综采放顶煤煤与瓦斯突出危险指数的研究应用1061介绍1062煤层中的瓦斯浓度1063解吸率V11065钻头切削体积1066气体压力测量1067结论106参考文献：106 第99页1 矿区概述及井田地质特征1.1 矿区概述1.1.1 矿区交通位置色连一号井田位于内蒙古自治区鄂尔多斯市境内，行政区划隶属东胜区罕台庙镇管辖。具体位置在东胜区政府所在地的西北方向约13km，东南距东胜区最近6.5km。其地理坐标：东经：10949541095539北纬：395050 395549井田东南距东胜区政府所在地13km，井
10、田南距G109国道3.5km，东距G210国道3.2km，包神铁路由井田的东部边缘通过，规划新建的包（头）西（安）铁路从井田的中部通过。东胜区是鄂尔多斯市政府所在地，是内蒙古西部地区重要的交通枢纽和经济、文化中心，东西向有G109国道，南北向有G210国道、包茂高速、包神铁路通过，交通干线、支线四通八达。东胜区向西360km到乌海市，向东北254km至呼和浩特市；沿S213（包府）公路向南78km可至陕西省大柳塔镇，向北90km至包头市。井田交通条件便利。交通位置图如图1.1所示。图1.1 交通位置图1.1.2 矿区气候条件井田所在地区气候干燥，冬寒夏热，多风少雨，井田气候属于干旱半干旱的大陆
11、性高原气候。根据鄂尔多斯市气象局历年气象资料：区内最高气温36.6（1975年7月22日），最低气温-29.6（1961年2月11日），年最小降水量198.5mm（1962年），年最大降水量709.7mm（1961年），年平均降水量393.2mm。年最小蒸发量1850.5mm（1964年），年最大蒸发量2660.5mm（1987年），年平均蒸发量2238.9mm。蒸发量是降水量的49倍，平均6倍，降水多集中在7、8、9三个月。多年最大冻土深度1.71m（1977年2月），最大风速14m/s；年平均干燥度为5.69，年平均潮湿系数为0.18。根据建筑抗震设计规范（GB50011-2001）附录A
12、，本地区抗震设防烈度为7度区，设计地震分组为第三组，设计基本地震加速度值为0.10g。据调查，井田历史上从未发生过较大的破坏性地震，亦无较大泥石流、滑坡及塌陷等不良地质灾害现象发生。1.1.3 矿区水文情况井田位于鄂尔多斯高原东北部，地形总体趋势是呈北高南低之势，海拔标高一般在13401485m之间。最高点标高为1486.20m；最低点标高为1348.7m。井田内的一般相对高差80m左右。井田属高原侵蚀性丘陵地貌，大部分地区为低矮山丘，基岩(K1zh)大面积出露，第四系黄土零星分布于山丘之顶，第四系冲洪积分布于沟谷之内，植被稀疏，为半荒漠地区。区内为第四系冲积平原，地形平坦，地面标高+40m+
13、46m，地形总趋势为东北高西南低，地形坡度极为平缓。区内没有水库、湖泊等地表水体，但沟谷发育，主要沟谷有罕台川及其支沟鄂勒斯太沟、淖沟、大布芦沟等，均呈树枝状分布，平时只有溪流或无水，只有在雨后会形成短暂的洪流。区内所有沟谷均从东西两侧流入罕台川，罕台川纵贯井田中部，从南向北流出区外，其流域面积875km2，平均流量0.79m3/s，最大洪流量2580 m3/s（1981年），最后注入黄河。1.1.4 当地工农业状况本井田位于鄂尔多斯市东胜区西北，距东胜区较近。近几年，随着地方经济的不断发展，其周围投资环境得到了较大的改善，道路交通、电力设施已初具规模，为未来矿井开采提供了较为便利的条件。井田
14、内居民以从事农业、养殖业为主，部分居民开办乡镇企业，经济收入比较可观，已成为当地经济发展较快的地区之一。1.2 井田地质特征1.2.1 地层综述井田位于东胜煤田的中北部，新生代地质应力的作用在井田表现的较为强烈，上部地层遭受剥蚀并被枝状沟谷切割破坏。据地质填图及钻探成果对比分析，区内地层由老至新发育有：三叠系上统延长组（T3y）、侏罗系中下统延安组（J1-2y）、侏罗系中统（J2）、白垩系下统志丹群（K1zh）、第三系上新统（N2）和第四系（Q）。现分述如下：1）三叠系上统延长组（T3y） 该组为煤系地层的沉积基底，井田内未出露，钻孔也仅揭露其上部岩层。据区域地质资料，岩性为一套灰绿色中粗粒砂岩，局部含砾，其顶部在个别地段发育有一层杂色砂质泥岩。砂岩成份以石英、长石为主，含有暗色矿物。普遍发育大型板状、槽状交错层理，是典型的曲流河沉积体系沉积物。井田内钻孔最大揭露厚度为31.85m，未到底。2）侏罗系中下统延安组（J1-2y）该组井田内的主要含煤地层，在井田内无出露。据钻孔揭露资料，岩性主要由一套浅灰、灰白色各粒级的砂岩，灰色、深灰色砂质泥岩、泥岩和煤层组成，发育有水平
