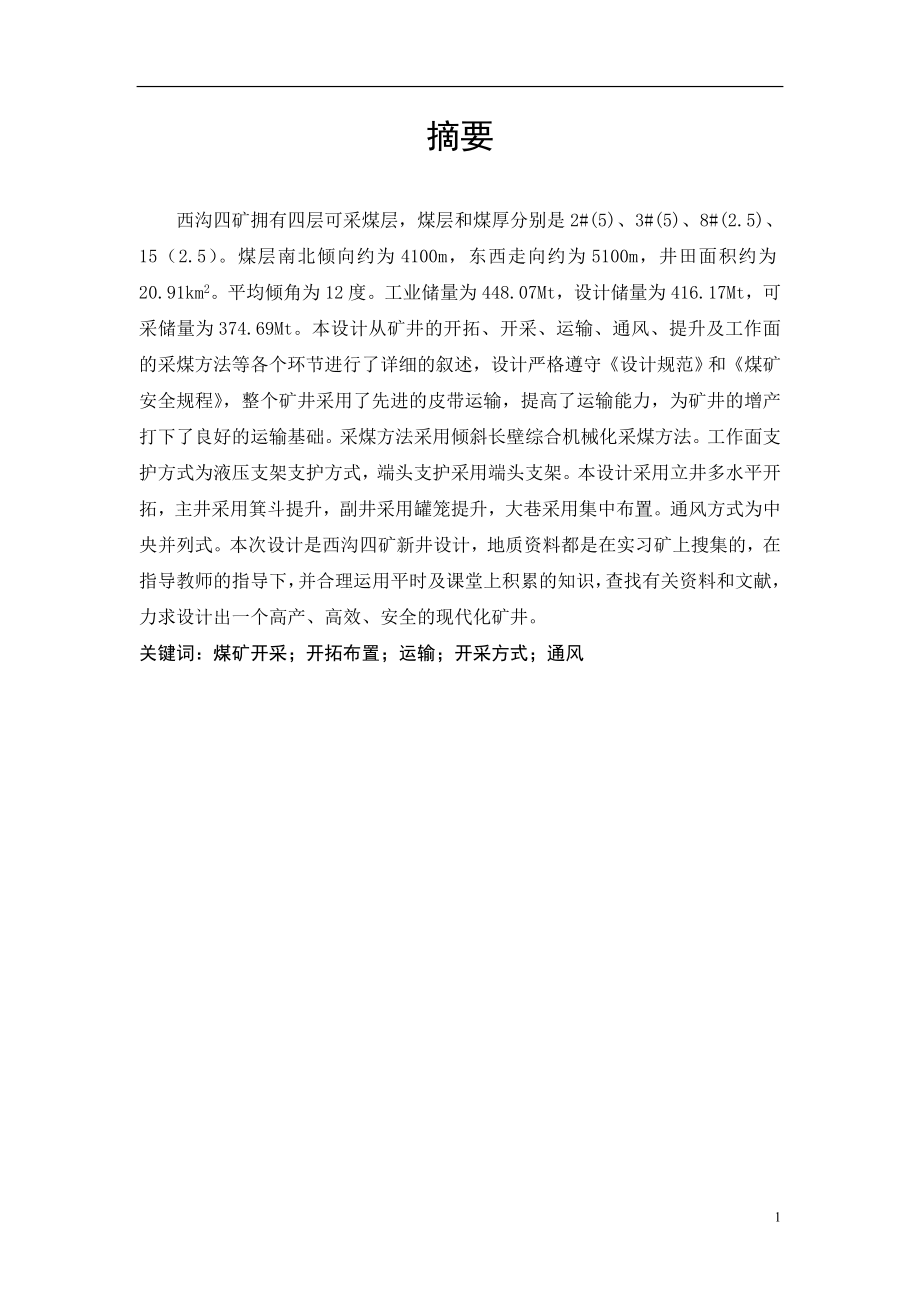

1、摘要西沟四矿拥有四层可采煤层，煤层和煤厚分别是2#(5)、3#(5)、8#(2.5)、15（2.5）。煤层南北倾向约为4100m，东西走向约为5100m，井田面积约为20.91km2。平均倾角为12度。工业储量为448.07Mt，设计储量为416.17Mt，可采储量为374.69Mt。本设计从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，设计严格遵守设计规范和煤矿安全规程，整个矿井采用了先进的皮带运输，提高了运输能力，为矿井的增产打下了良好的运输基础。采煤方法采用倾斜长壁综合机械化采煤方法。工作面支护方式为液压支架支护方式，端头支护采用端头支架。本设计采用立井

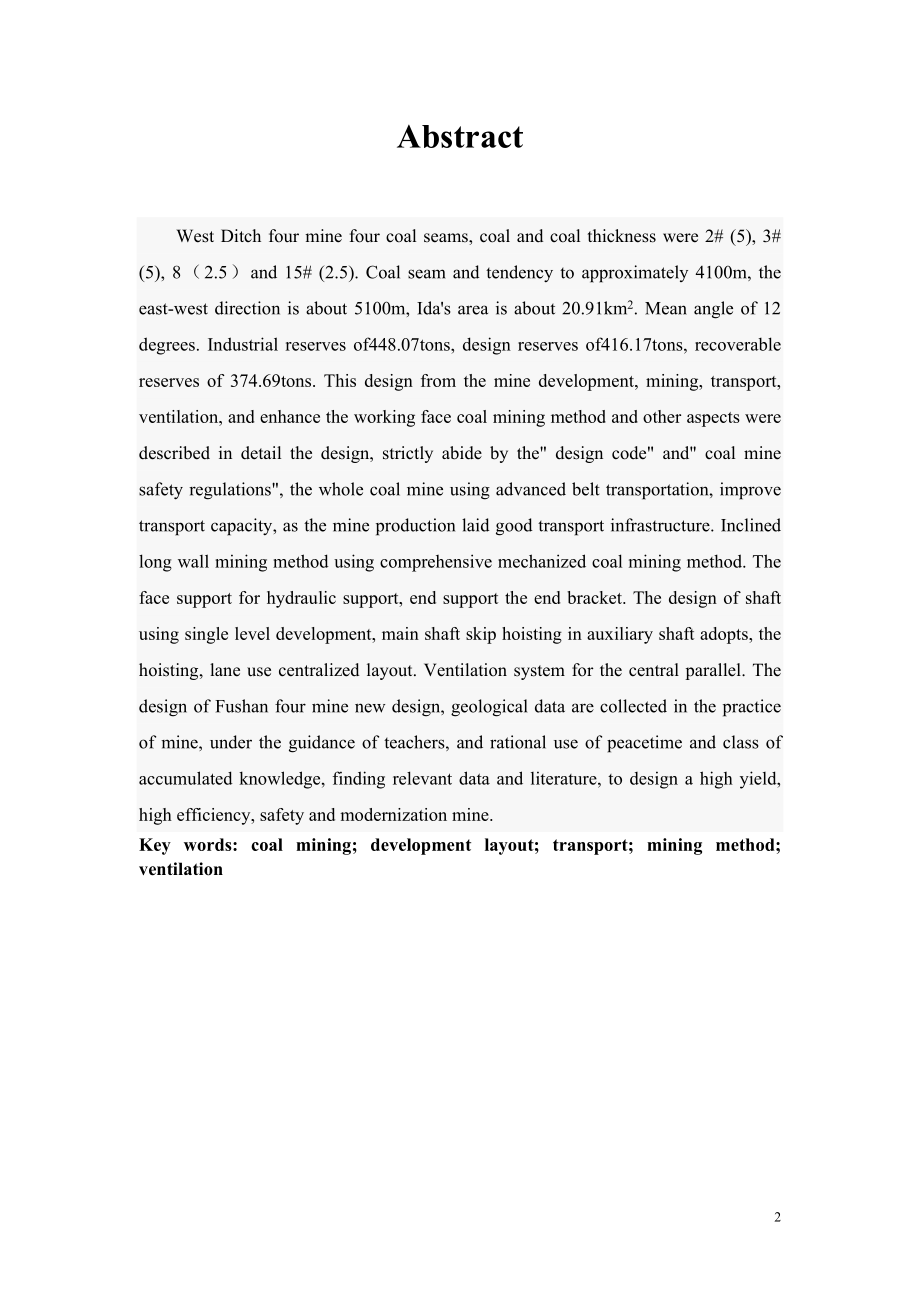

2、多水平开拓，主井采用箕斗提升，副井采用罐笼提升，大巷采用集中布置。通风方式为中央并列式。本次设计是西沟四矿新井设计，地质资料都是在实习矿上搜集的，在指导教师的指导下，并合理运用平时及课堂上积累的知识，查找有关资料和文献，力求设计出一个高产、高效、安全的现代化矿井。关键词：煤矿开采；开拓布置；运输；开采方式；通风AbstractWest Ditch four mine four coal seams, coal and coal thickness were 2# (5), 3# (5), 8（2.5）and 15# (2.5). Coal seam and tendency to approx
3、imately 4100m, the east-west direction is about 5100m, Idas area is about 20.91km2. Mean angle of 12 degrees. Industrial reserves of448.07tons, design reserves of416.17tons, recoverable reserves of 374.69tons. This design from the mine development, mining, transport, ventilation, and enhance the wor
4、king face coal mining method and other aspects were described in detail the design, strictly abide by the design code and coal mine safety regulations, the whole coal mine using advanced belt transportation, improve transport capacity, as the mine production laid good transport infrastructure. Incli
5、ned long wall mining method using comprehensive mechanized coal mining method. The face support for hydraulic support, end support the end bracket. The design of shaft using single level development, main shaft skip hoisting in auxiliary shaft adopts, the hoisting, lane use centralized layout. Venti
6、lation system for the central parallel. The design of Fushan four mine new design, geological data are collected in the practice of mine, under the guidance of teachers, and rational use of peacetime and class of accumulated knowledge, finding relevant data and literature, to design a high yield, hi

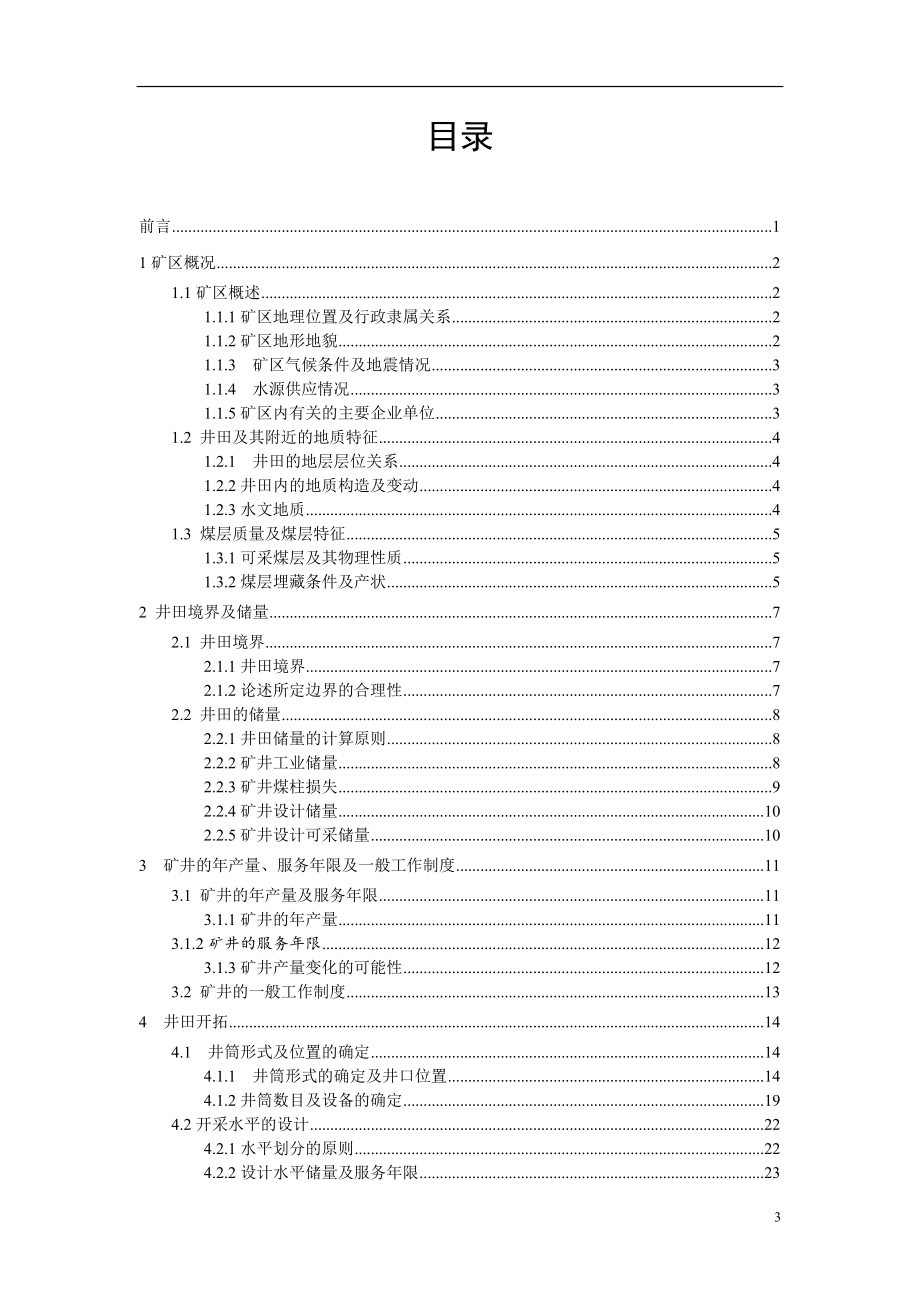

7、gh efficiency, safety and modernization mine.Key words: coal mining; development layout; transport; mining method; ventilation目录前言11矿区概况21.1矿区概述21.1.1矿区地理位置及行政隶属关系21.1.2矿区地形地貌21.1.3 矿区气候条件及地震情况31.1.4 水源供应情况31.1.5矿区内有关的主要企业单位31.2 井田及其附近的地质特征41.2.1 井田的地层层位关系41.2.2井田内的地质构造及变动41.2.3水文地质41.3 煤层质量及煤层特征51.
8、3.1可采煤层及其物理性质51.3.2煤层埋藏条件及产状52 井田境界及储量72.1 井田境界72.1.1井田境界72.1.2论述所定边界的合理性72.2 井田的储量82.2.1井田储量的计算原则82.2.2矿井工业储量82.2.3矿井煤柱损失92.2.4矿井设计储量102.2.5矿井设计可采储量103 矿井的年产量、服务年限及一般工作制度113.1 矿井的年产量及服务年限113.1.1矿井的年产量113.1.2矿井的服务年限123.1.3矿井产量变化的可能性123.2 矿井的一般工作制度134 井田开拓144.1 井筒形式及位置的确定144.1.1 井筒形式的确定及井口位置144.1.2井筒
9、数目及设备的确定194.2开采水平的设计224.2.1水平划分的原则224.2.2设计水平储量及服务年限234.2.3设计水平的巷道布置234.3采区划分及开采顺序264.3.1采区形式及尺寸的确定264.3.2开采顺序274.4开采水平井底车场形式的选择284.4.1井底车场选择的依据284.4.2井底车场硐室294.5开拓系统综述314.5.1开拓系统314.5.2通风系统324.5.3运输系统324.5.4排水线路324.5.5移交生产时井巷的开凿位置、初期工程量325采准巷道布置345.1设计采区的地质概况345.1.1采区概况345.1.2采区储量、生产能力及服务年限345.2 采区
10、形式、采区上（下）山的数目、位置及用途355.2.1采区形式355.2.2采区上山数目、位置及用途355.3 采区区段特征365.3.1区段的划分365.3.2区段平巷的布置方式365.3.3层间的联系方式385.4 采区车场及硐室385.4.1采区车场385.4.2采区硐室395.5 采区生产系统415.5.1采准系统415.5.2运输系统415.5.3通风系统415.6 采区开采顺序415.7采区巷道断面尺寸、支护方式、采区准备工程量425.7.1确定依据425.7.2主要巷道断面尺寸、支护方式及工程量425.8采区巷道掘进率、采区回采率425.8.1采区巷道掘进率425.8.2采区回采率
11、436采煤方法446.1采煤方法的选择446.1.1选择采煤方法的依据446.1.2选择采煤方法的原则446.1.3选择采煤方法的影响因素446.1.4采煤方法的确定456.2设计煤层的地质特征456.3工作面长度的确定456.3.1按通风能力校核456.3.2按采煤机能力校核466.3.3按刮板输送机能力校核466.4 采煤机械的选择及回采工艺方式的确定476.4.1 采煤机械的选择476.4.2 配套设备选型496.4.3回采工艺的确定506.5 循环方式的选择及循环图表的编制526.5.1循环方式的确定526.5.2劳动组织表536.5.3机电设备表546.5.4 主要技术经济指标表54
12、7建井工期及回采计划567.1建井工期及施工组织567.1.1施工队伍的人力配备567.1.2井巷施工的机械化程度及施工程序567.2 开采计划577.2.1 开采顺序及配产的原则577.2.2 开采计划588 矿井通风608.1 矿井通风系统的选择608.2 通风方式和通风方法的选择608.2.1 通风方式的选择608.2.2 通风方法的选择618.3 总风量的计算及风流分配628.3.1 矿井总进风量628.3.2 回采工作面所需风量的计算638.3.3掘进工作面所需风量648.3.4 硐室所需风量的Qd的计算658.3.5 其他巷道所需风量668.3.6 风量的分配668.4 计算矿井通
13、风总阻力678.4.1 计算原则：678.4.2 计算方法688.4.3 计算等积孔688.5 通风设备的选择718.5.1 矿井主要扇风机选型计算718.5.2 选择电动机718.5.3总耗电量728.6 灾害防治综述738.6.1 井底火灾及煤层自然发火的防治措施738.6.2 预防煤尘爆炸措施738.6.3 预防瓦斯爆炸的措施739 矿井运输与提升759.1 概述759.2 采区运输设备的选择759.2.1 采区皮带上山的选择759.2.3 工作面刮板输送机的选择769.2.4 顺槽转载机和皮带机选择769.3 主要巷道运输设备的选择779.4 提升779.4.1 设计依据779.4.2
14、 提升系统的合理性779.4.3 主井提升设备的选择7710 矿井排水7910.1 矿井涌水7910.1.1 概述7910.1.2 矿山技术条件7910.2 排水设备的选型计算7910.2.1 水泵7910.3水泵房的设计8110.3.1 水泵房支护方式和起重设备8110.3.2 水泵房的位置8110.3.3 水泵房规格尺寸的计算8110.4 水仓设计8210.4.1 水仓的位置及作用8210.4.2 水仓容量计算8211 技术经济指标8411.1 全矿人员编制8411.1.1 井下工人定员8411.1.2 井上工人定员8411.2 劳动生产率8411.2.1 采煤工效8411.3 成本8511.4 全矿主要技术经济指标8612结论89致 谢90参考文献91附录A92附录B108前言煤炭是工业的粮食，我国一次能量消费中，煤炭占75%以上。煤炭不仅是我国的基本燃料，而且是重要的工业原料，从煤中可以提取二百多种产品，这些产品都是我国社会主义经济建设和人民生活所必须的。煤炭是不可再生的宝贵资源，我国人均资源仅为世界人均资源的一半，所以合理、科学的开采煤炭资源尤为重要。通过此次毕业设计大致掌握矿井初步设计的
