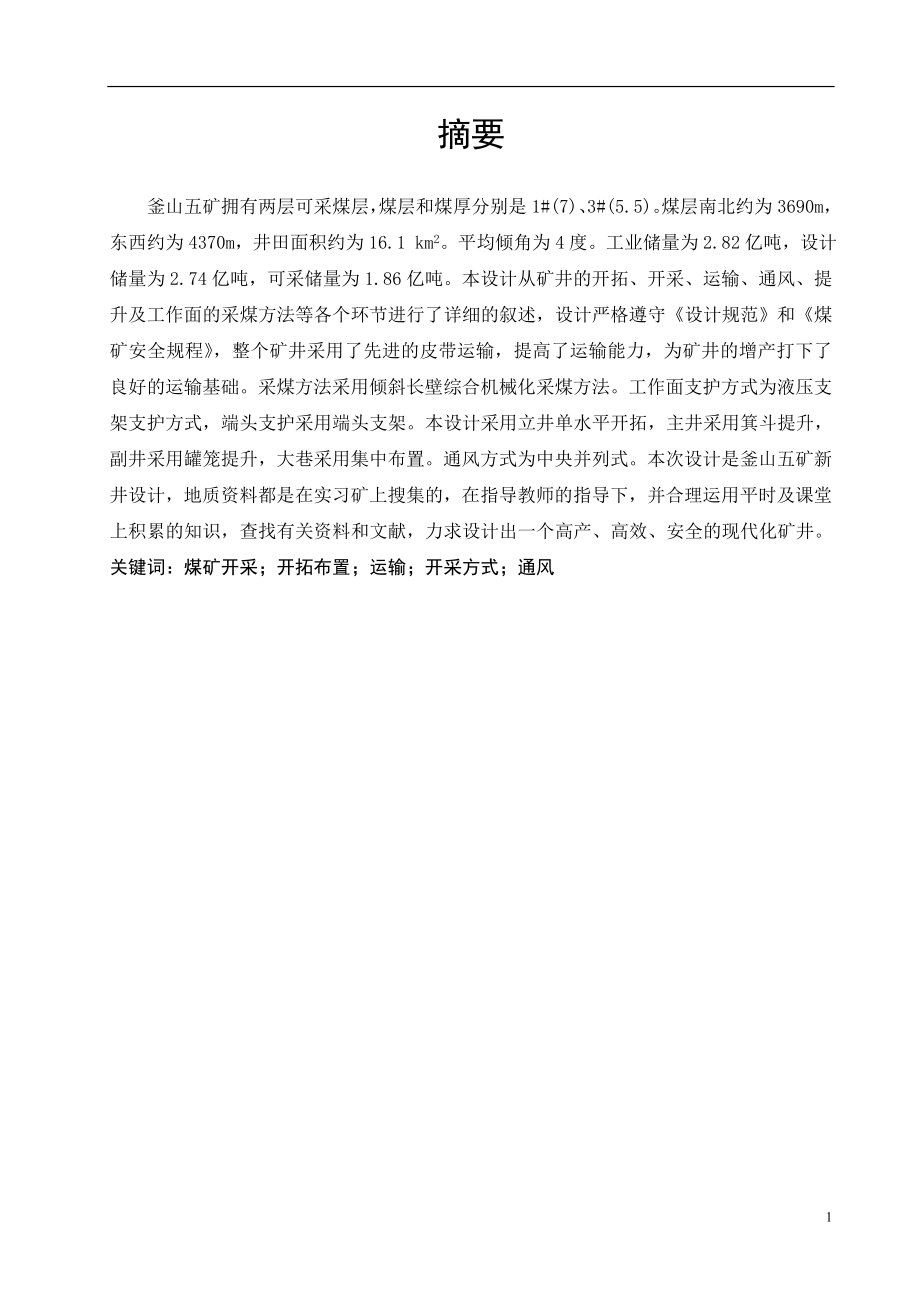

1、摘要釜山五矿拥有两层可采煤层，煤层和煤厚分别是1#(7)、3#(5.5)。煤层南北约为3690m，东西约为4370m，井田面积约为16.1 km2。平均倾角为4度。工业储量为2.82亿吨，设计储量为2.74亿吨，可采储量为1.86亿吨。本设计从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，设计严格遵守设计规范和煤矿安全规程，整个矿井采用了先进的皮带运输，提高了运输能力，为矿井的增产打下了良好的运输基础。采煤方法采用倾斜长壁综合机械化采煤方法。工作面支护方式为液压支架支护方式，端头支护采用端头支架。本设计采用立井单水平开拓，主井采用箕斗提升，副井采用罐笼提升，大
2、巷采用集中布置。通风方式为中央并列式。本次设计是釜山五矿新井设计，地质资料都是在实习矿上搜集的，在指导教师的指导下，并合理运用平时及课堂上积累的知识，查找有关资料和文献，力求设计出一个高产、高效、安全的现代化矿井。关键词：煤矿开采；开拓布置；运输；开采方式；通风AbstractFu Shan No.5 coal mine can have a two-layer thick coal seam, and were 1#(7)、3#(5.5). Coal from north to south is about 3690m, from west to east is about 4370m, I

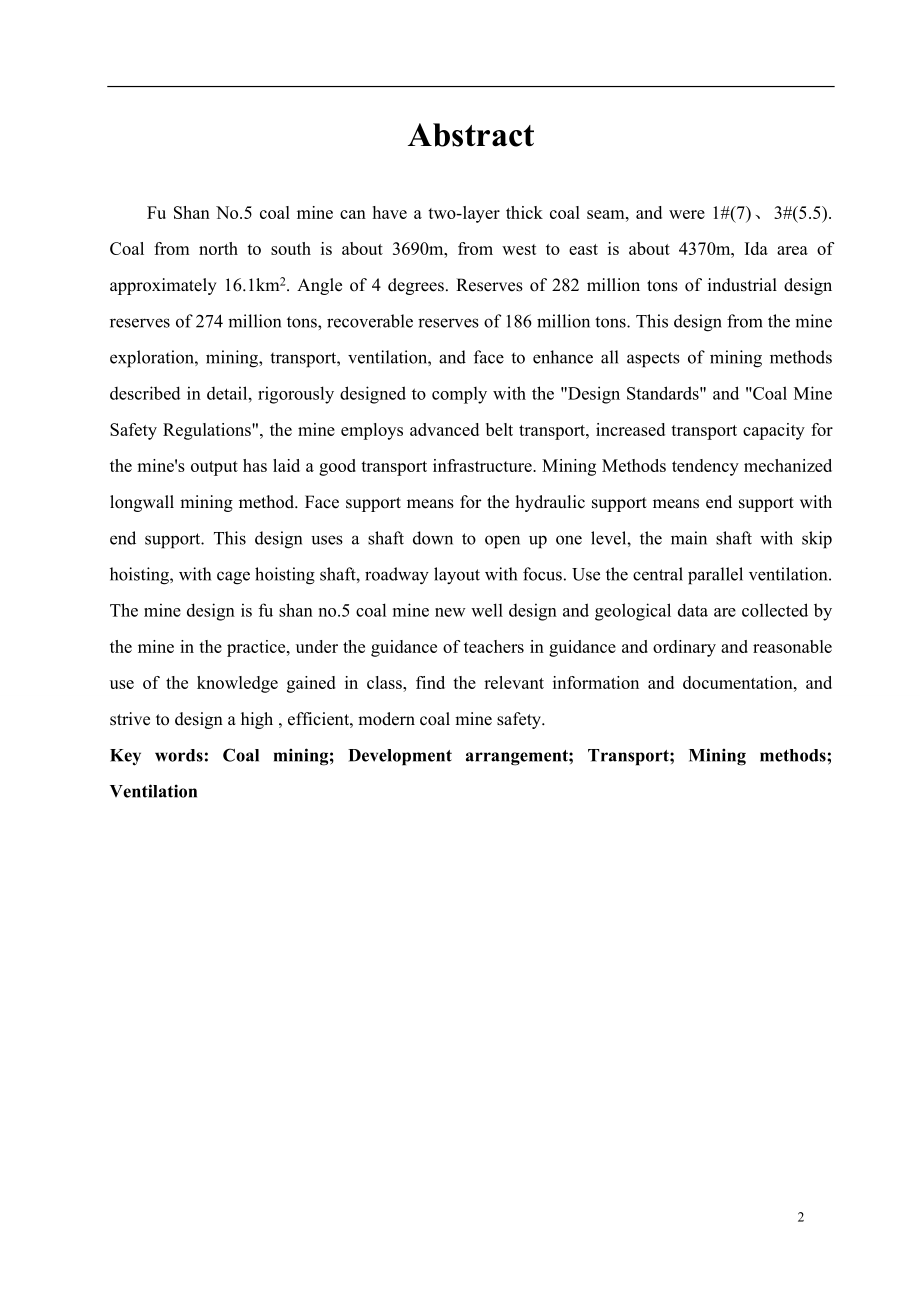

3、da area of approximately 16.1km2. Angle of 4 degrees. Reserves of 282 million tons of industrial design reserves of 274 million tons, recoverable reserves of 186 million tons. This design from the mine exploration, mining, transport, ventilation, and face to enhance all aspects of mining methods des
4、cribed in detail, rigorously designed to comply with the Design Standards and Coal Mine Safety Regulations, the mine employs advanced belt transport, increased transport capacity for the mines output has laid a good transport infrastructure. Mining Methods tendency mechanized longwall mining method.
5、 Face support means for the hydraulic support means end support with end support. This design uses a shaft down to open up one level, the main shaft with skip hoisting, with cage hoisting shaft, roadway layout with focus. Use the central parallel ventilation. The mine design is fu shan no.5 coal min
6、e new well design and geological data are collected by the mine in the practice, under the guidance of teachers in guidance and ordinary and reasonable use of the knowledge gained in class, find the relevant information and documentation, and strive to design a high , efficient, modern coal mine saf

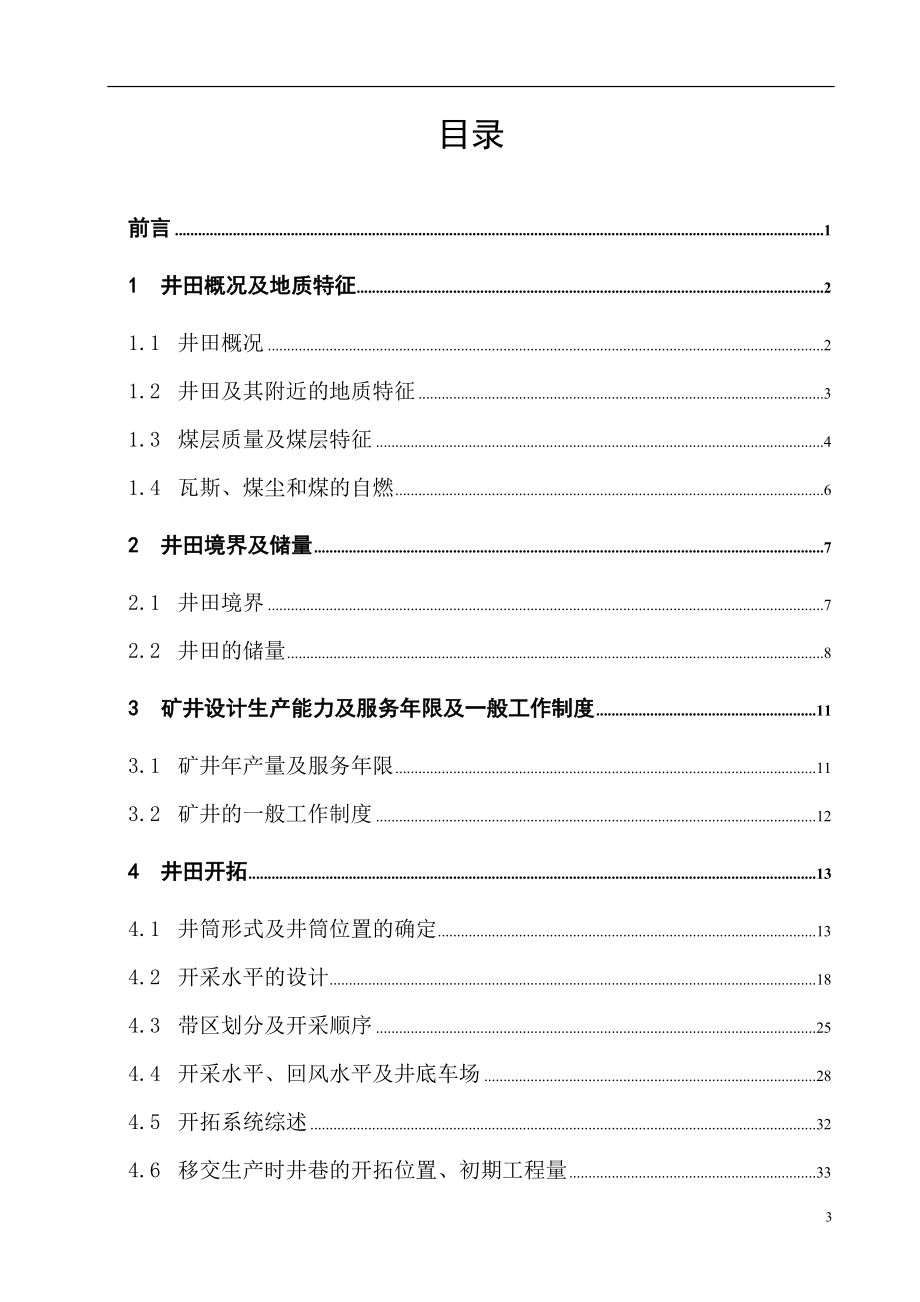

7、ety. Key words: Coal mining; Development arrangement; Transport; Mining methods; Ventilation 目录前言11 井田概况及地质特征21.1 井田概况21.2 井田及其附近的地质特征31.3 煤层质量及煤层特征41.4 瓦斯、煤尘和煤的自燃62 井田境界及储量72.1 井田境界72.2 井田的储量83 矿井设计生产能力及服务年限及一般工作制度113.1 矿井年产量及服务年限113.2 矿井的一般工作制度124 井田开拓134.1 井筒形式及井筒位置的确定134.2 开采水平的设计184.3 带区划分及开采顺序
8、254.4 开采水平、回风水平及井底车场284.5 开拓系统综述324.6 移交生产时井巷的开拓位置、初期工程量335 带区巷道布置355.1 设计带区的地质概况及煤层特征355.2 带区形式365.3 带区分带划分、带区巷道布置375.4 带区车场及硐室375.5 采区生产系统385.6 带区开采顺序395.7 带区巷道断面尺寸，支护方式，带区准备工程量405.8 带区的巷道掘进率、采区回采率426 采煤方法446.1 采煤方法的选择446.2 主采层的煤层赋存条件、煤层结构及围岩条件456.3 工作面长度的确定456.4 采煤机械的选择和回采工艺的确定476.5 循环方式的选择及循环图表的
9、编制527 建井工期及开采计划587.1 建井工期及施工组织设计587.2 开采计划638 矿井通风668.1 概述668.2 矿井通风方式与通风系统的选择668.3 总风量的计算与风量分配688.4 矿井总风压及等积孔的计算728.5 通风设备的选择748.6 矿井灾害防治综述809 矿井运输与提升829.1 概述829.2 带区运输设备的选择829.3 主要巷道运输设备的选择859.4 提升8510 矿井排水9110.1 矿井涌水9110.2 排水设备的选择9210.3 水泵房的设计9410.4 水仓设计9511 技术经济指标9711.1 全矿人员编制9711.2 劳动生产率9711.3
10、成本9811.4 全矿主要技术经济指标10012 结论102致谢103参考文献104附录A105附录B114前言煤炭工业的粮食，它推动了人类工业文明的发展。但煤炭是不可再生的宝贵资源，我国虽为万亿吨以上储量的第三富煤大国，但人均资源仅为世界人均资源的一半。因此，要合理开采、综合利用煤炭资源，提高煤炭资源的采出率，提高经济效益。采煤方法和工艺的进步和完善始终是采矿学科发展的主题。现代采煤工艺的发展方向是高产、高效、高安全性和高可靠性，基本途径是使采煤技术与现代高新技术相结合，研究开发强力、高效、安全、可靠、耐用、智能化的采煤设备和生产监控系统，改进和完善采煤工艺。在发展现代采煤工艺的同时，继续发
11、展多层次、多样化的采煤工艺，建立具有中国特色的采煤工艺理论。辽宁工程技术大学的采矿工程就是一门针对矿物资源开发、开采、利用以及其原理、设计等诸多方面开设的一个专业，这门专业所学的知识包括了煤炭生产的各个环节。而毕业设计是学生锻炼自己动手操作和理论相结合的重要环节，学生通过设计能够全面系统的运用和巩固所学的知识，掌握矿井设计的方法、步骤及内容，培养自己的实事求是、理论联系实际的工作作风和严禁的工作态度，培养自己的科学研究能力，提高了编写技术文件和运算的能力，同时也提高了计算机应用能力及其他方面的能力。本设计是釜山五矿2.4Mt/a新井设计在所收集地质材料的前提下，由指导教师给予指导，本设计力求追
12、赶先进的采矿理论，讲究开拓创新，并运用在课堂上所学知识，以及各参考书中的规定和事例进行的。力求设计出一个高产、高效、安全的现代化矿井。本设计说明书从矿井的开拓、开采、运输、通风、提升及工作面的采煤方法等各个环节进行了详细的叙述，并在很多处进行了技术和经济比较，完成了毕业设计要求的全部内容。同时说明书中要求图文并茂，使设计的内容更容易被理解、接受。由于个人能力有限及其他原因，本设计中可能存在诸多不妥之处,请老师提出指正。 1 井田概况及地质特征1.1 井田概况1.1.1 井田境界釜山五矿位于高平市西北17km处，行政区划隶属高平市寺庄镇管辖。井田地理坐标范围为东经112 44 54.4 112
13、50 51.9 ，北纬35 51 02 .435 55 1.7 。走向长4.37km，倾斜长3.69km。面积16.12km2。1.1.2 交通位置井田东南距高平市17km，太（原）焦（作）铁路和207国道从井田东侧通过，长(治)晋(城)二级公路和长(治)晋(城)高速公路从井田东侧约20 km处通过。井田北距太焦铁路赵庄车站3.3km，南距西阳车站4.7km，该矿工业广场与附近干线公路和铁路间均有柏油公路连接，由井田经铁路、公路向北可达长治、太原，向南可通晋城、焦作，然后通往全国各地，交通运输便利。1.1.3 地形地貌本井田位于太行山南段西缘，沁水煤田之东缘，地貌形态属于丹河流域侵蚀中低山区，
14、井田东部为开阔的丹河河床，中西部为中低山和黄土梁、峁，总的地势为西高东低，地形最高点位于西南部山顶，标高1066m，最低点为东部，标高962.00m，最大相对高差104m。1.1.4 河流分布丹河为井田及附近主要河流，在井田东部边界处由北向南流过，属黄河流域沁河水系丹河支流。丹河河水流量受季节性影响较大，旱季水量较小，雨季水量增大。 1.1.5 气候情况本区属大陆性气候。据晋城市气象站观测资料：年平均气温为10.88，最高气温为38.6，最低气温为-22.8；年降水量为292.01008.8mm， 69月份降水量占全年的70%；年平均蒸发量为1009.6mm，干旱指数为1.58,属半湿润区；该区夏季多东南风，冬季多西北风，最大风速十级。一般为34级；全年无霜期180d左右，每年11月至次年3月为结冰期，冻土深度一般为0.300.43m。1.2 井田及其附近的地质特征1.2.1 井田内的地质构造及变动山西省东南部位于中朝准地台内二级构造单元山西中隆起区的中部和南部。晋东南区受燕山期构造运动控制，主要构造形迹有：（1）太行山复式背斜隆起带位于太行山的中段和南段，核部由太古界赞皇群和震旦系地层组成，两翼由古生界地层组成。复背斜的主轴线自阳邑上八里沁阳北部济源北部，由南北向转为东西向，形成向南东向突出的弧形。（2）武（乡）阳（城）凹褶带该带呈北北东南南西方向斜贯沁水盆地，总
