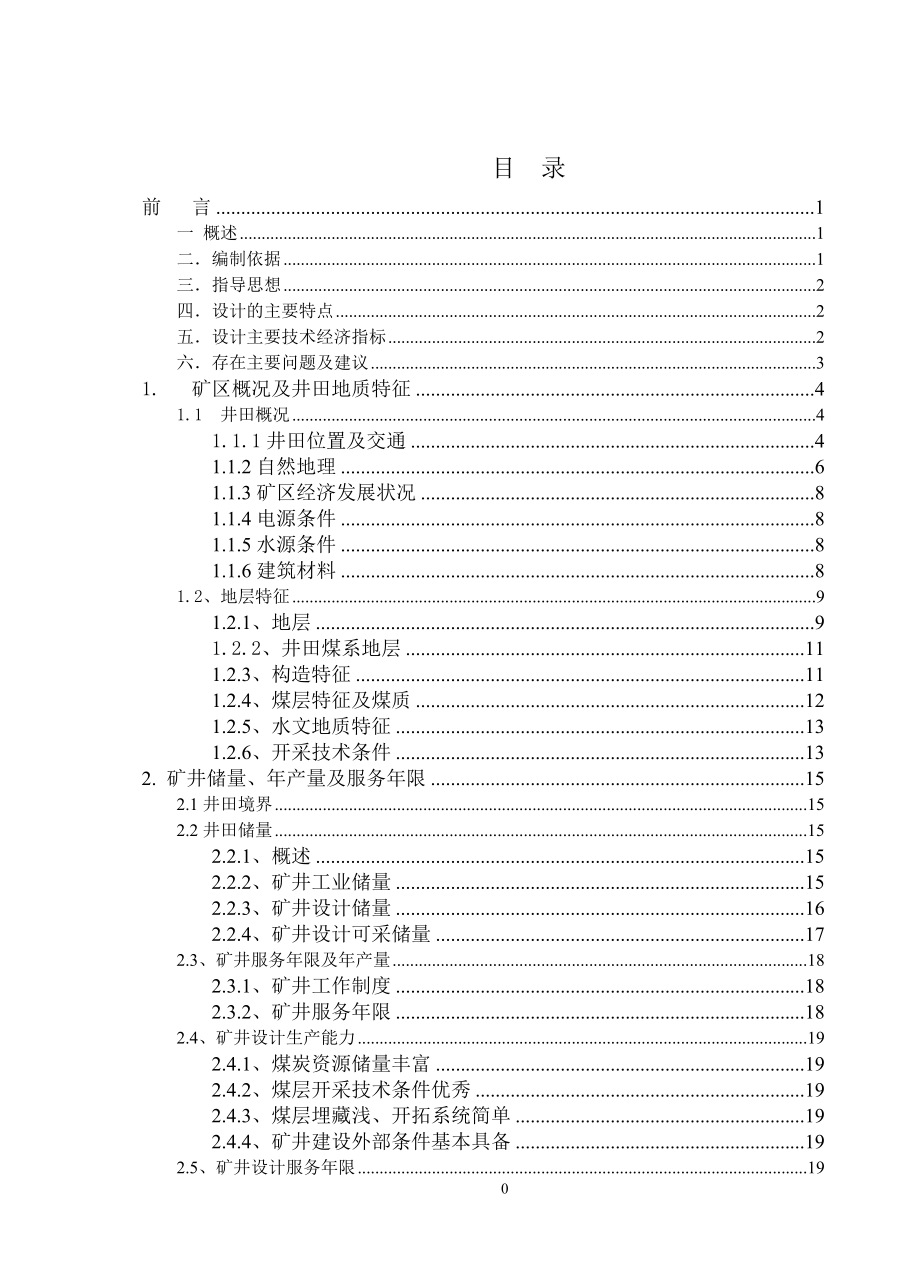

1、目录前 言1一 概述1二编制依据1三指导思想2四设计的主要特点2五设计主要技术经济指标2六存在主要问题及建议31. 矿区概况及井田地质特征41.1 井田概况41.1.1井田位置及交通41.1.2自然地理61.1.3矿区经济发展状况81.1.4电源条件81.1.5水源条件81.1.6建筑材料81.2、地层特征91.2.1、地层91.2.2、井田煤系地层111.2.3、构造特征111.2.4、煤层特征及煤质121.2.5、水文地质特征131.2.6、开采技术条件132. 矿井储量、年产量及服务年限152.1井田境界152.2井田储量152.2.1、概述152.2.2、矿井工业储量152.2.3、矿

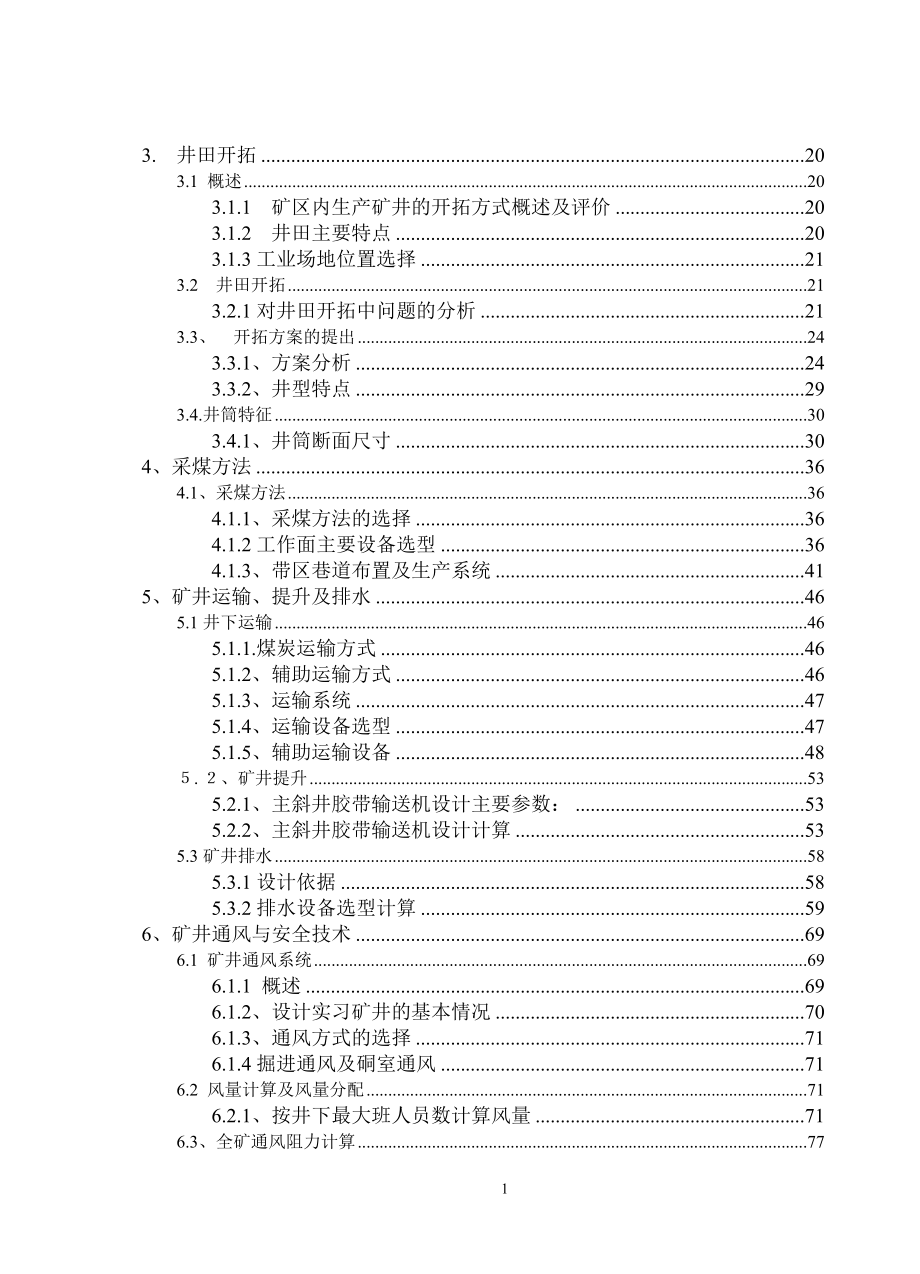

2、井设计储量162.2.4、矿井设计可采储量172.3、矿井服务年限及年产量182.3.1、矿井工作制度182.3.2、矿井服务年限182.4、矿井设计生产能力192.4.1、煤炭资源储量丰富192.4.2、煤层开采技术条件优秀192.4.3、煤层埋藏浅、开拓系统简单192.4.4、矿井建设外部条件基本具备192.5、矿井设计服务年限193. 井田开拓203.1 概述203.1.1矿区内生产矿井的开拓方式概述及评价203.1.2 井田主要特点203.1.3工业场地位置选择213.2 井田开拓213.2.1对井田开拓中问题的分析213.3、开拓方案的提出243.3.1、方案分析243.3.2、井型
3、特点293.4.井筒特征303.4.1、井筒断面尺寸304、采煤方法364.1、采煤方法364.1.1、采煤方法的选择364.1.2工作面主要设备选型364.1.3、带区巷道布置及生产系统415、矿井运输、提升及排水465.1井下运输465.1.1.煤炭运输方式465.1.2、辅助运输方式465.1.3、运输系统475.1.4、运输设备选型475.1.5、辅助运输设备48.、矿井提升535.2.1、主斜井胶带输送机设计主要参数：535.2.2、主斜井胶带输送机设计计算535.3矿井排水585.3.1设计依据585.3.2排水设备选型计算596、矿井通风与安全技术696.1 矿井通风系统696.

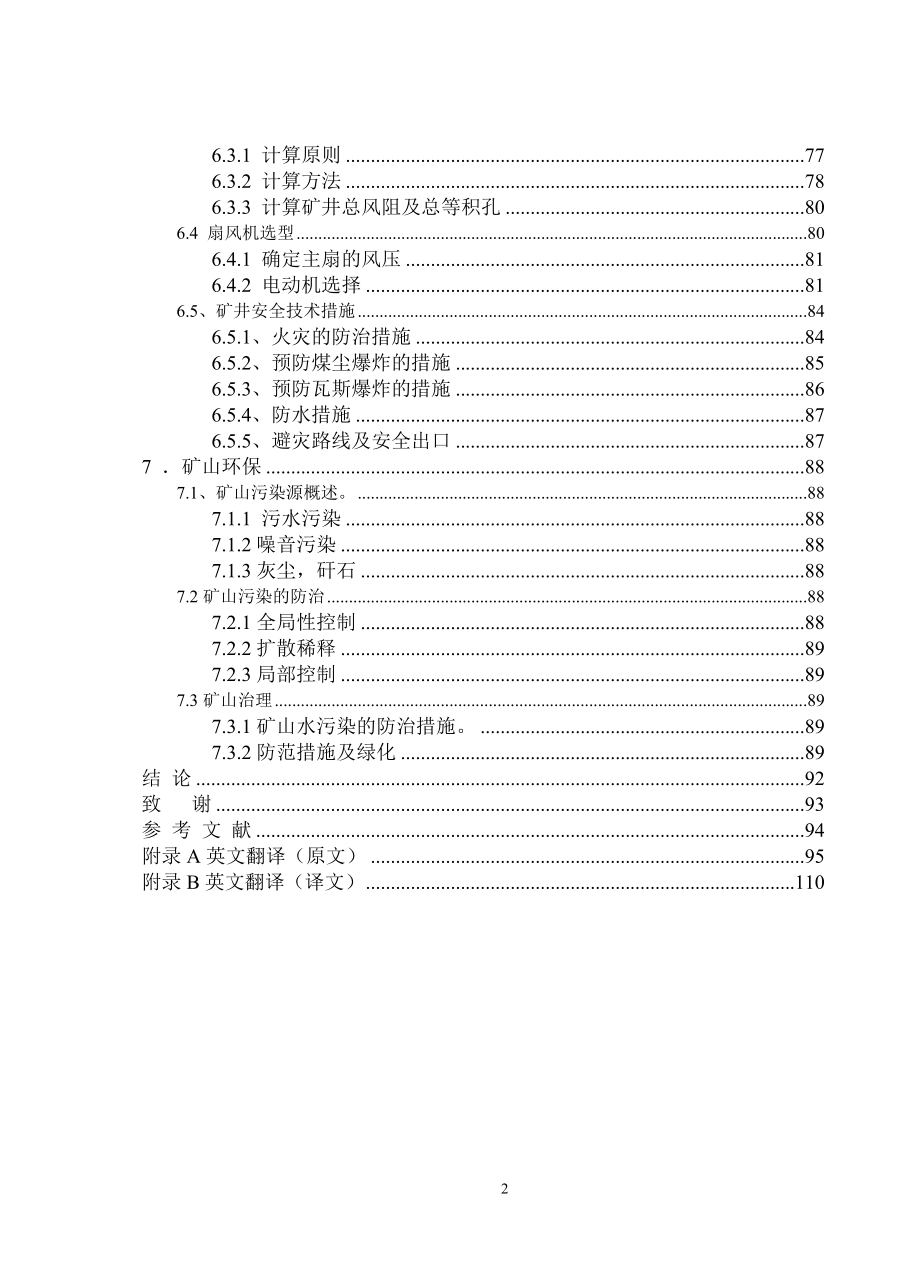

4、1.1 概述696.1.2、设计实习矿井的基本情况706.1.3、通风方式的选择716.1.4掘进通风及硐室通风716.2 风量计算及风量分配716.2.1、按井下最大班人员数计算风量716.3、全矿通风阻力计算776.3.1 计算原则776.3.2 计算方法786.3.3 计算矿井总风阻及总等积孔806.4 扇风机选型806.4.1 确定主扇的风压816.4.2 电动机选择816.5、矿井安全技术措施846.5.1、火灾的防治措施846.5.2、预防煤尘爆炸的措施856.5.3、预防瓦斯爆炸的措施866.5.4、防水措施876.5.5、避灾路线及安全出口877 矿山环保887.1、矿山污染源
5、概述。887.1.1 污水污染887.1.2噪音污染887.1.3灰尘，矸石887.2矿山污染的防治887.2.1全局性控制887.2.2扩散稀释897.2.3局部控制897.3矿山治理897.3.1矿山水污染的防治措施。897.3.2防范措施及绿化89结 论92致 谢93参 考 文 献94附录A英文翻译（原文）95附录B英文翻译（译文）110119前 言一 概述1、位置境界井田位于榆神矿区东北部，地处陕西省榆林市神木县瑶镇乡和麻家塔乡境内。2、交通现状井田地处陕西“米”字型公路网内，S204省道和西包铁道并行从井田南边界附近通过，210国道从矿区西侧通过，西包铁路北与京包线相接，东与神朔线、
6、大秦线相接，南与西康线、陇海线及即将建成通车的西宁铁路相连，可达我国华北、华中、华南及沿海地区。总之，井田交通便利。交通位置见“交通位置图”。3、企业性质矿井名称为神东煤炭公司锦界煤矿，经济类型为国有，开采矿种为煤炭，开采方式为地下开采，生产规模为400万吨年，矿区面积为141平方公里。（1）、开采矿种本矿井为原煤生产矿井，主采三煤一层。（2）、生产能力本矿井原设计生产能力为400万吨年。二编制依据本开发利用方案的编制依据为：1、原煤炭部文件（2002）煤设字第168号文（同上）；2、陕西省燃料化工局文件燃煤字（2002）62号文关于锦界井田地质资料报告的批复；3、陕西省燃料化工局文件燃煤字（
7、2002）83号文关于锦界井田地质资料报告的补充批复；4、陕西电力银河集团公司于2002年2月委托煤炭工业西安设计院编制完成了锦界煤矿预可行性研究报告，陕西省计委以陕计基础（2002）200号文上报国家计委，中国国际工程咨询公司于2002年9月进行了评估，以咨能源2002747号关于陕北煤电基地锦界煤矿预可行性研究报告的评估报告上报国家计委，2003年10月国家发展改革委员会以发改能源（2003）1522号文下达了对神木锦界煤矿建议书的批复意见：锦界煤矿建设总规模04.00Mt/a。三指导思想在矿井可行性研究报告的基础上，进一步分析矿井的资源条件、水文地质条件，确定合理开拓方式、采区布置和采煤
8、方法，配备切实可行的采区设备，提高机械化程度，简化地面生产系统和其他的地面设施，充分利用现有的工程和设施，以少投入、早见效为目的，促进矿井的建设，以取得良好的社会效益。四设计的主要特点1. 根据井田的资源条件，并考虑到本井区水文地质条件，矿井涌水量大的特点，为减少生产费用，适当提高矿井的生产能力，确定生产能力为60万吨/年。2. 通过进一步分析比较，为使矿井尽快投产并减少工业场地压煤，矿井的开拓方式采用斜井开拓，并将工业场地布置在井田范围上部之外。3. 结合本区内的实际开采现状，以条带考虑开拓布置。4. 为充分利用煤炭资源，矿井投产时，采用倾向长壁采煤法，垂直于大巷布置工作面。带区的开采顺序采
9、用前进式。5. 采煤方法采用综合机械化采煤。6. 除井筒、井底水仓外，其余巷道、硐室沿煤层布置。7. 矿井排水设备选型时，选用流量为450m3/h的潜水泵。8. 设计中按有关规定，提出了环境保护，水土保护等安全措施。五设计主要技术经济指标1. 设计生产能力 400万吨/年；2. 设计服务年限 74年；3. 移交工作面个数、长度 2，300m；六存在主要问题及建议1、根据神府矿区生产经验，基岩顶面以上的萨拉乌素组含水层一般富水性较强，本矿井勘探时虽就青草界沟一带萨拉乌素组潜水赋存情况作了一定的工作，但仍缺乏青草界沟一带萨拉乌素组潜水对矿井开采影响的确切分析。2、本矿井装备水平高，生产能力大，地质
10、条件的变化（特别是断层）对长壁开采影响较大，矿井勘探探明井田内分布多条小断层，但对其控制较低。1. 矿区概况及井田地质特征1.1 井田概况1.1.1井田位置及交通境界井田位于榆神矿区东北部，二期规划区西部，地处陕西省榆林市神木县瑶镇乡和麻家塔乡境内，行政区划隶属陕西省神木县瑶镇乡管理，地理坐标位于11006041102426,北纬384632385314之间。井田北与神东矿区相接，东与凉水井田毗邻，西与榆神矿区一期规划区隔河相望，南与锦界小煤矿开采为邻。井田地处陕西“米”字型公路网内，S204省道和西包铁道并行从井田南边界附近通过，210国道从矿区西侧通过，西包铁路北与京包线相接，东与神朔线、
11、大秦线相接，南与西康线、陇海线及即将建成通车的西宁铁路相连，可达我国华北、华中、华南及沿海地区。总之，井田交通便利。锦界井田至附近主要城市里程：锦界神木30km 锦界榆林83km锦界包头340km锦界西安753km井田交通位置见图11。 井田交通位置见图111.1.2自然地理 （一）、地形地貌锦界井田位于陕北黄土高原北端、毛乌素沙漠东南缘。在新构造运动的外应力的共同作用下，形成本区现有的地貌景观。按地貌的成因分为三类。1、风沙地貌约占井田面积的/10，风力作用是风沙地貌主要成因，组成物质是第四系黄色沙质黄土，亚粘土、粉沙，细纱及中粗沙。风沙地貌分为风沙滩地和风成沙丘地貌。风沙滩地较为平坦，程度
12、较细，常为农业耕作区，部分地段四周被沙丘所包围，地表水不能外泄，沙丘形态各异，大小不等，高度几米至十几米。风沙地貌以半固定和固定沙为主，植被覆盖较好，地势平坦开阔。2、黄土地貌仅分布于黄土庙与马场梁一带，梁顶平缓，常被薄层片沙覆盖，冲沟陡深，一般1535m，地形高差较大，植被稀疏，为较经典的黄土冲蚀地貌。3、沟谷地貌青草界沟为地表水侵蚀堆积形成的冲击地貌。上游窄，下游宽，古坡呈斜坡形，两侧不对称，谷底平坦，河床较窄，河水蜿蜒流淌其中，两岸的河慢滩和阶地、土地较为肥沃，是区内主要的农业耕作区。4、地形受青草界沟的影响，本井田地形呈北高南低，东高西低的特征。最高出位于琉璃壕东侧，高程为1313.0
13、0m，最地处位于沙母河附近，标高1110m，最大高程203m。风沙区地形较为平坦，北部标高一般为12401260m，南部一般为1200m左右。（二）、水系井田内发育两条常年性沟流青草界和河则沟，均为黄河二级支流，南部的青草界沟流量为10417.7m3/d,在瑶镇滴水崖附近汇入黄河一级支流秃尾河，河则沟流量较小为9832.32m3/d，井田西侧流过的秃尾河，洪峰最大流量为2120m3/s（1971年7月21日），年迳流量3.08亿m3,年输沙量7.69106t。 (三)、气象本区地处西北内陆，受极地大陆冷气团影响时较长，受海洋暖气团影响时间较短，为典型的温带半干旱大陆性气候。气候特点是：冬季寒冷
14、，夏季炎热，春季多风，秋季凉爽，冷暖多变，温差悬殊，干旱少雨，蒸发量大，全年无霜期短，10月初即上冻，次年4月初解冻。据神木气象站观测资料：多年平均气候：8.4 极端最高气候：38.9极端最低气候：-28.4多年平均降水量：435.7日最大降水量：136.3丰水年降水量：819.2多年平均蒸发量：1774.1多年平均相对湿度：56多年平均绝对湿度：7.6毫巴多年平均风速：2.2m/s极端最大风速：25 m/s年最多风向：NW多年最大冻土深度：146cm多年平均气压：910毫巴全年降水量分配很不均匀，多以暴雨形式集中在79月份，约占全年总量的68，各年间降水量变化很大。（四）、地震烈度本区属无地震害区，区域稳定性好，地震烈度为VI度。1.1.3矿区经济发展状况井田地处陕西省榆林神木县境内，受自然地理环境、交通等诸多因素的影响，长期以来，该地区工业，基础薄弱，经济相对落后，随着西部大开发战略的实施，国家能源基地西移，陕北能源重化工基地的建设进入了快速发展
