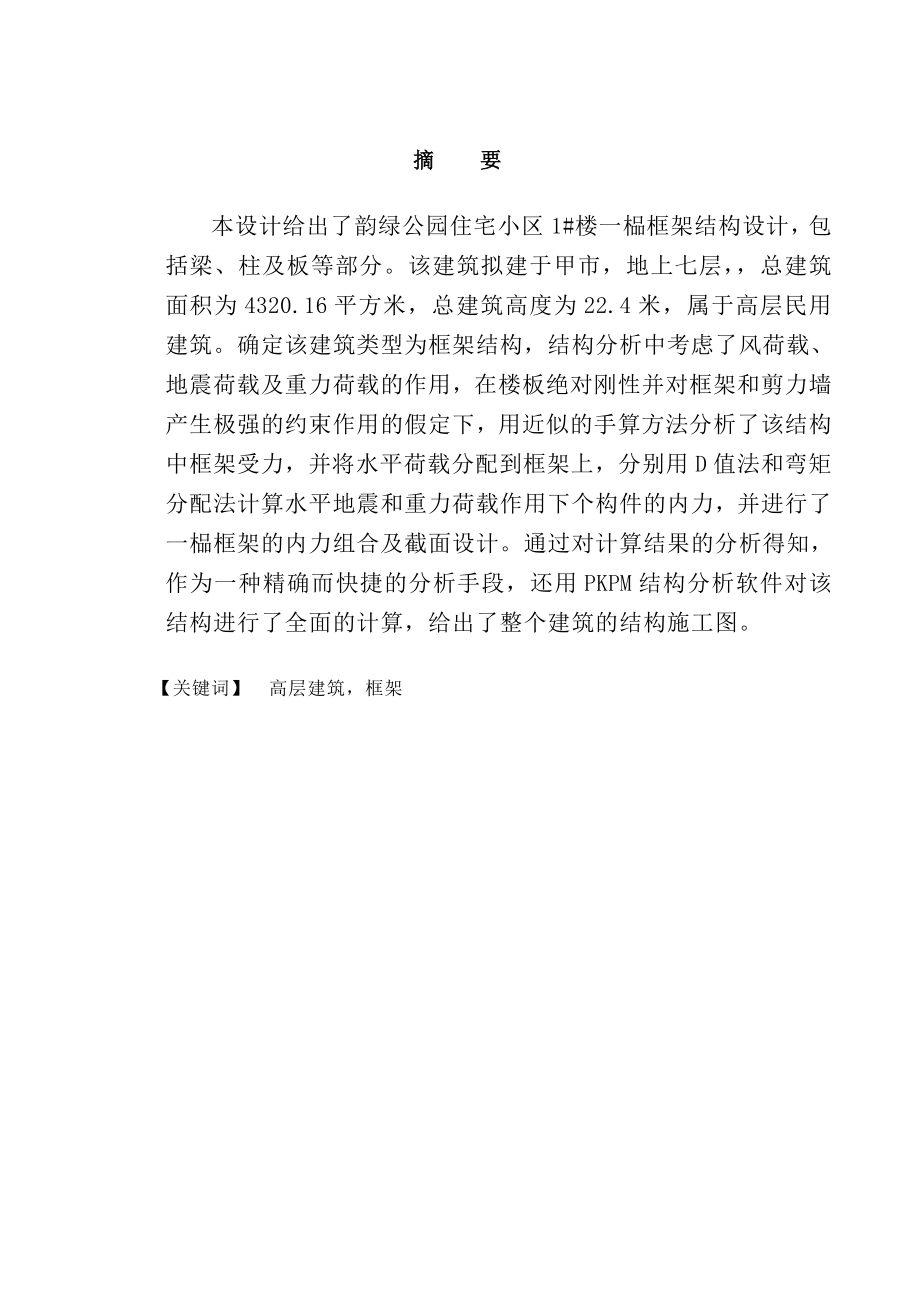

1、摘 要本设计给出了韵绿公园住宅小区1#楼一榀框架结构设计，包括梁、柱及板等部分。该建筑拟建于甲市，地上七层，总建筑面积为4320.16平方米，总建筑高度为22.4米，属于高层民用建筑。确定该建筑类型为框架结构，结构分析中考虑了风荷载、地震荷载及重力荷载的作用，在楼板绝对刚性并对框架和剪力墙产生极强的约束作用的假定下，用近似的手算方法分析了该结构中框架受力，并将水平荷载分配到框架上，分别用D值法和弯矩分配法计算水平地震和重力荷载作用下个构件的内力，并进行了一榀框架的内力组合及截面设计。通过对计算结果的分析得知，作为一种精确而快捷的分析手段，还用PKPM结构分析软件对该结构进行了全面的计算，给出了

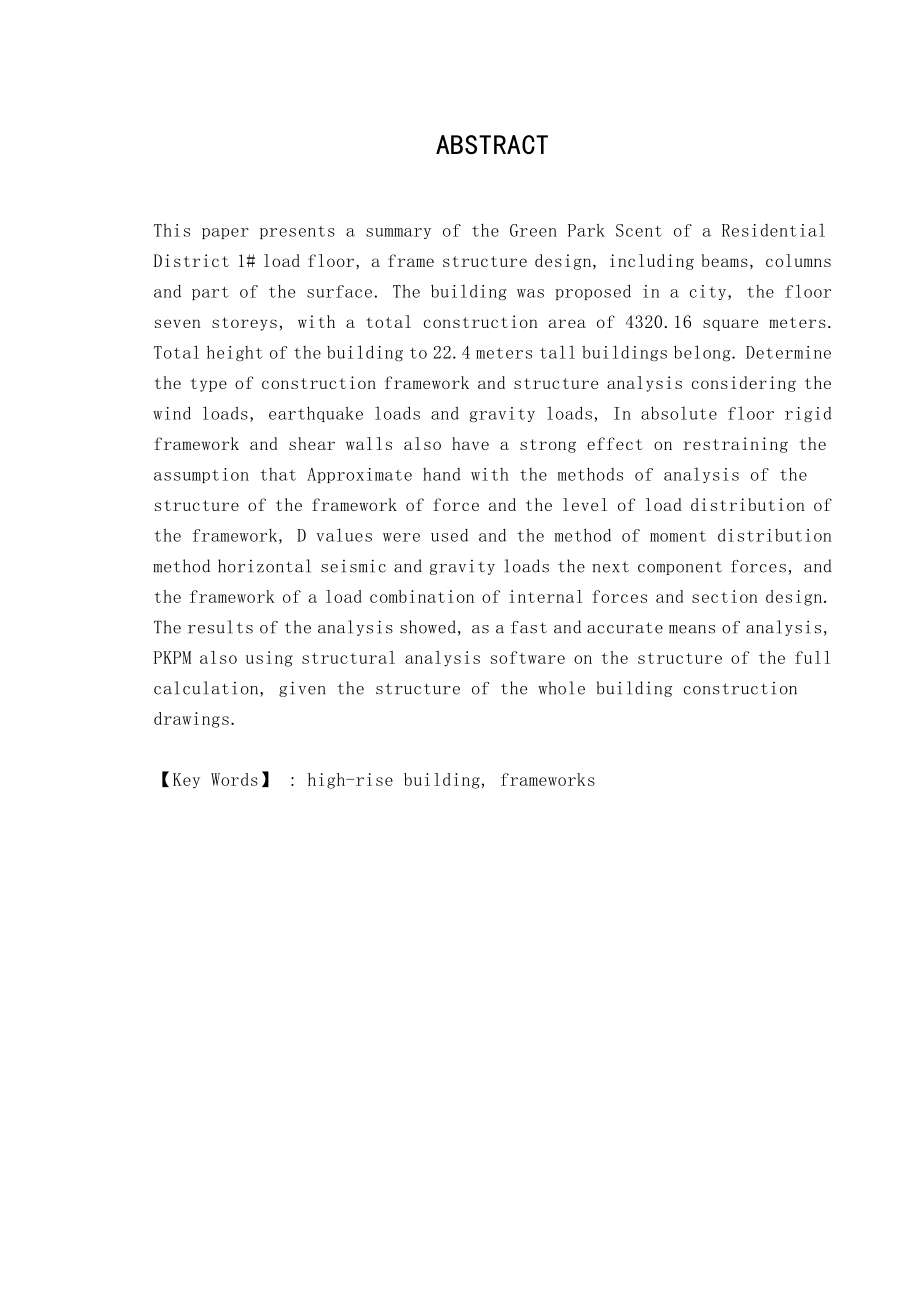

2、整个建筑的结构施工图。【关键词】 高层建筑，框架ABSTRACTThis paper presents a summary of the Green Park Scent of a Residential District 1# load floor, a frame structure design, including beams, columns and part of the surface. The building was proposed in a city, the floor seven storeys, with a total construction area of 4
3、320.16 square meters. Total height of the building to 22.4 meters tall buildings belong. Determine the type of construction framework and structure analysis considering the wind loads, earthquake loads and gravity loads, In absolute floor rigid framework and shear walls also have a strong effect on
4、restraining the assumption that Approximate hand with the methods of analysis of the structure of the framework of force and the level of load distribution of the framework, D values were used and the method of moment distribution method horizontal seismic and gravity loads the next component forces
5、, and the framework of a load combination of internal forces and section design. The results of the analysis showed, as a fast and accurate means of analysis, PKPM also using structural analysis software on the structure of the full calculation, given the structure of the whole building construction

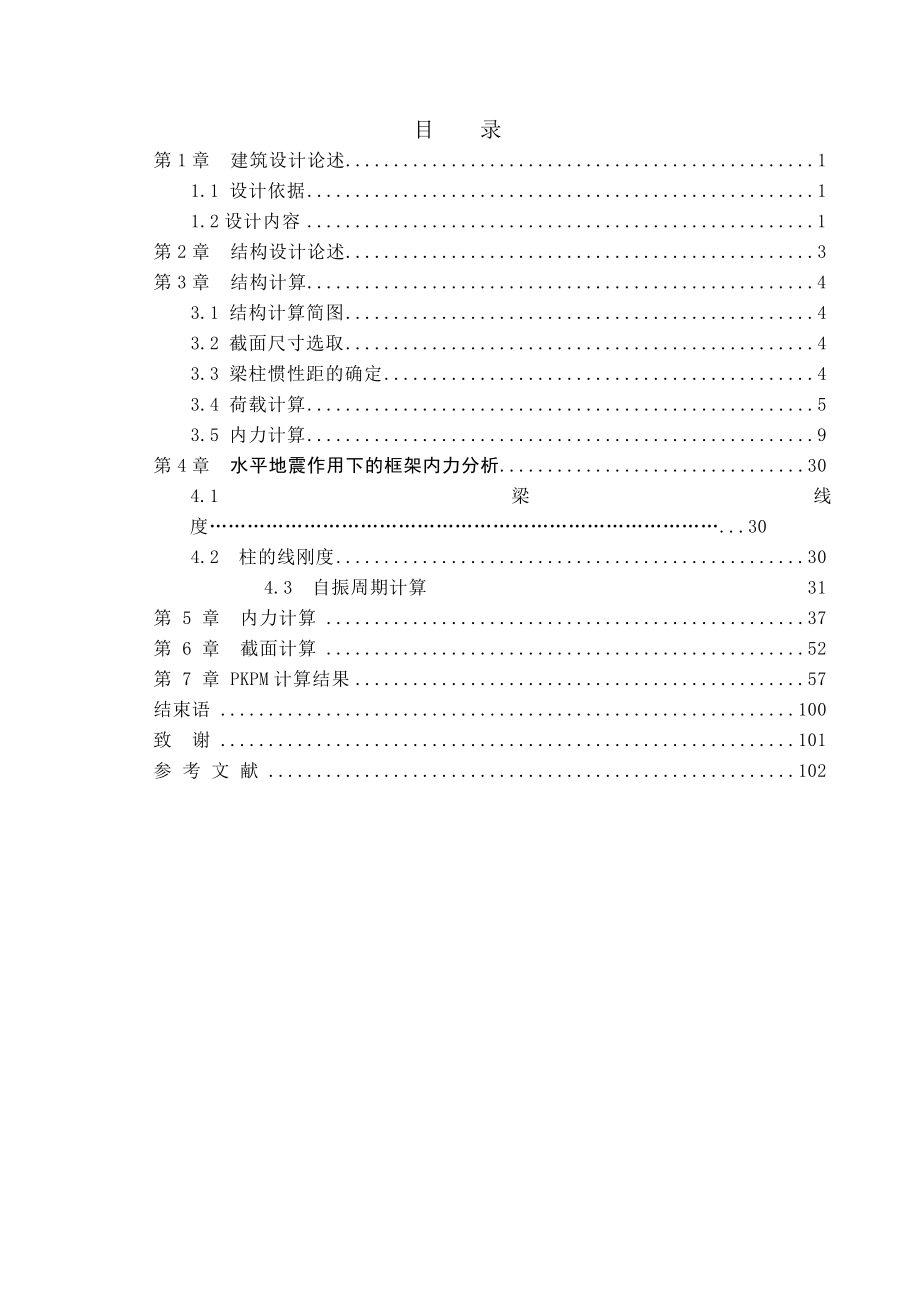

6、 drawings. 【Key Words】 : high-rise building, frameworks目 录第1章 建筑设计论述11.1 设计依据11.2设计内容1第2章 结构设计论述3第3章 结构计算43.1 结构计算简图43.2 截面尺寸选取43.3 梁柱惯性距的确定43.4 荷载计算53.5 内力计算9第4章 水平地震作用下的框架内力分析304.1 梁线度.30 4.2 柱的线刚度304.3 自振周期计算31第 5 章 内力计算37第 6 章 截面计算52第 7 章 PKPM计算结果57结束语100致 谢101参 考 文 献102第1章 建筑设计论述1.1 设计依据：1.依据工民
7、建专业2007届毕业设计任务书。2.建筑结构荷载规范3.混凝土结构设计规范4.建筑抗震设计规范5.建筑地基基础设计规范及有关授课教材、建筑设计资料集、建筑结构构造上资料集等相关资料。1.2设计内容：1.设计内容、建筑面积、标高：（1） 设计题目为“韵绿公园住宅小区1#住宅楼设计”。 （2） 建筑面积：4320.16m2，共7层，层高均为3.0m。（3） 室内外高差0.450m，室外地面标高为-0.450m。（4） 外墙300mm厚轻质砌块，隔墙100mm厚轻质砌块，楼梯间墙为200mm厚轻质砌块。2.各部分工程构造：(1) 屋面( 不上人屋面)SBS型改性防水卷材冷底子油一道30mm厚1:3水
8、泥砂浆找平层煤渣找坡层2%（最薄处15mm厚）平均厚度81mm20mm厚1:3水泥砂浆找平层80mm厚聚苯板保温层20mm厚1:3水泥砂浆找平层120mm厚钢筋混凝土板20mm厚混合砂浆板下抹灰刮大白二遍(2)楼面：大理石板15mm水泥砂浆找平层120mm厚钢筋混凝土板20mm厚石灰沙浆抹灰刮大白二遍3.建筑材料选用： 墙：轻质砌块 窗:采用塑钢窗第2章 结构设计论述1. 气象条件：雪荷载0.40KN/m2，基本风压：0.30KN/m2.2. 工程地质条件：根据地质勘探结果:第一层为杂填土,平均厚度为0.6-0.8m。第二层为素填土，平均厚度为0.5-0.7，承载力为80KN/m2。第三层为粉
9、质粘土，承载力为200 KN/m2，厚度在2.5-3.0之间，第四层为粘土，承载力为400 KN/m2。地下水位在地表下1.8m,无侵蚀性。 3.地震设防烈度： 本地区建筑地震设防烈度：7度，近震。4.材料情况： 轻质砌块MU7.5；砂浆等级为M5；混凝土：C30（基础）、C30（梁、板、柱、楼梯）纵向受力钢筋：HRB335级；箍筋：HPB235级钢筋5.结构体系：现浇钢筋混凝土框架结构。6.施工：梁、板、柱均现浇。第3章 结构计算3.1结构平面简图：见图： 3.2 截面尺寸选取：1） 框架柱：根据轴压比公式初步估定柱截面尺寸：Nc/fcbh0.9（三级框架）（框架柱的负荷面积内每平米按14
10、KN/m2初估）选定柱截面尺寸： bc1hc1=600mm400mm2）框架梁： h =（1/8-1/14）Lb =（1/2-1/3） h 梁： L=5400mm， 取 h = 500mm b = 300mm3） 连续板 ：h=l/401/45L（短跨方向）边 跨：h=100mm中 跨：h=100mm3.3 梁柱惯性距的确定在求梁截面惯性距时考虑到现浇楼板的作用,取I=2I0(I0为不考虑楼板翼缘作用的梁截面惯性距)AC跨梁:i=1/12(bh3/L)=2Ec1/12(0.30.53/4.5)=1.3910-3Ec()CE跨梁:i=1/12(bh3/L)= 2Ec1/12(0.30.53/5.
11、4)=1.5610-3Ec()柱:i=1/12(bh3/L)= Ec1/12(0.30.53/3.0)=1.0410-3Ec()注:图中数字为线刚度,单位:10-3Ecm33.4 荷载计算:1）恒载：（1） 屋面：1.屋面框架梁线荷载标准值：SBS防水卷材 0.3 KN/m230mm水泥砂浆坐浆找平层 0.0320=0.6 KN/m2煤渣混凝土找坡层2% 0.8114 =1.134 KN/m220mm厚1：3水泥砂浆找平 0.0220=0.4 KN/m280mm厚聚苯板保温层 0.01 KN/m220mm厚1：3水泥砂浆找平 0.0220=0.4 KN/m2100mm厚混凝土屋面板 0.125
12、=2.5 KN/m220mm厚石灰沙浆抹灰 0.0217=0.34 KN/m2 = 5.684 KN/m2AC、CE跨梁自重：考虑梁上抹灰，取梁自重26 KN/m30.30.526=3.9 KN/m因此，作用在顶层框架梁上的线荷载为：G7AC1= G7CE1=3.9 KN/m(注：这里的下标7表示第七层即顶层框架梁)G7AC2= G7CE2=5.6843.8=21.60KN/m2.楼面框架梁线荷载标准值大理石板： 0.28 KN/m2 20mm厚水泥砂浆坐浆: 0.0220=0.4 KN/m220mm厚水泥砂浆找平层： 0.0220=0.4 KN/m2100mm厚钢筋混凝土板： 0.125=2.5 KN/m220mm厚水泥砂浆坐浆找平层： 0.0220=0.4 KN/m2 刮大白二遍 ： 0.05 KN/m2 =4.03 KN/m2AC、CE跨梁自重：考虑梁上抹灰，取梁自重26 KN/m30.30.526=3.9 KN/m 边跨填充墙自重：0.3（3.0-0.5）18=13.5 KN/m 墙面粉刷：（3.0-0.5）0.02217=1.7 KN/m =15.2 KN/m因此,作用在中间层框架梁上的线荷载为:GAC1= GCE1=3.9 +15.2=19.1KN/mGAC2= GCE2=4.0
