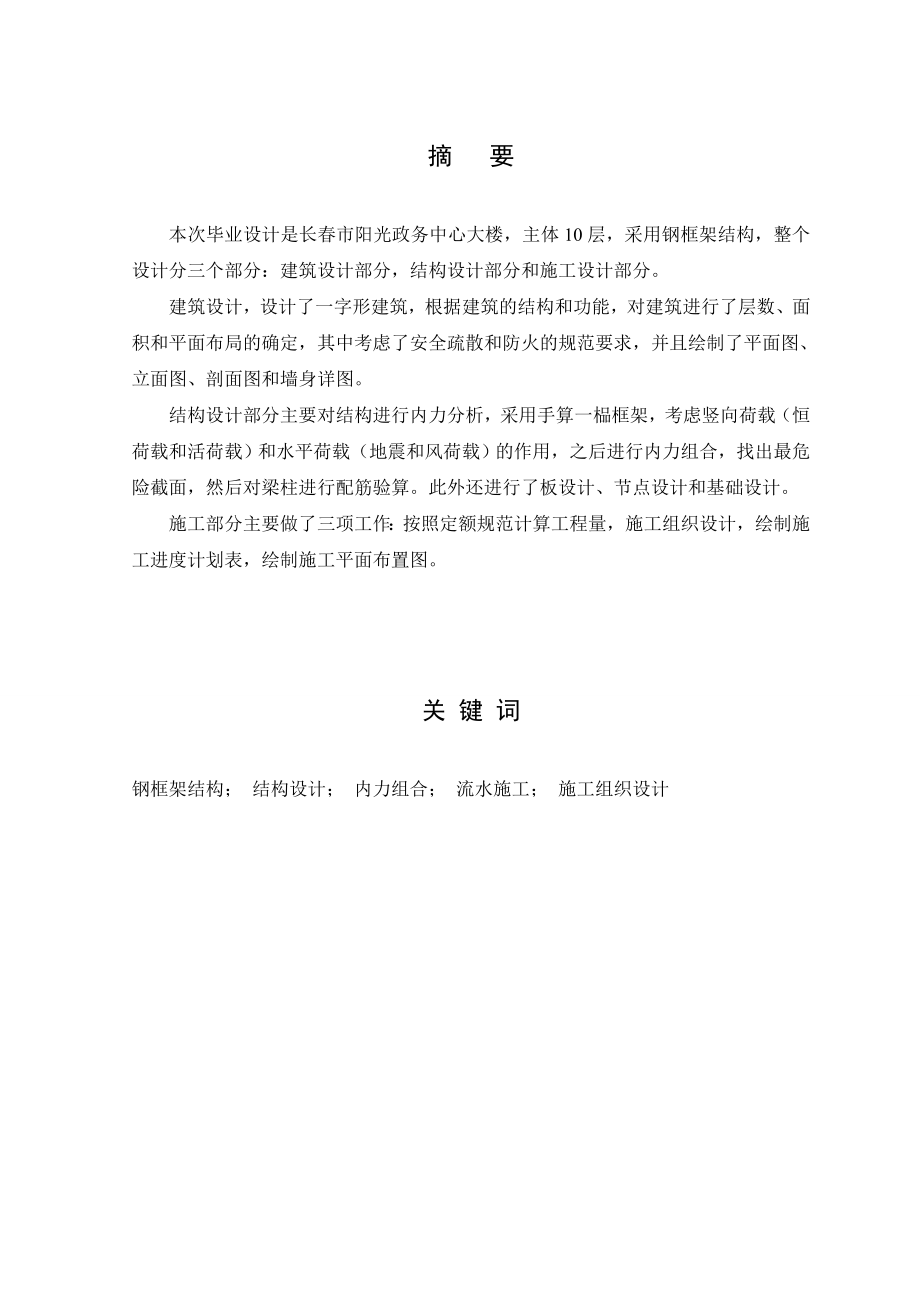

1、摘 要 本次毕业设计是长春市阳光政务中心大楼，主体10层，采用钢框架结构，整个设计分三个部分：建筑设计部分，结构设计部分和施工设计部分。建筑设计，设计了一字形建筑，根据建筑的结构和功能，对建筑进行了层数、面积和平面布局的确定，其中考虑了安全疏散和防火的规范要求，并且绘制了平面图、立面图、剖面图和墙身详图。结构设计部分主要对结构进行内力分析，采用手算一榀框架，考虑竖向荷载（恒荷载和活荷载）和水平荷载（地震和风荷载）的作用，之后进行内力组合，找出最危险截面，然后对梁柱进行配筋验算。此外还进行了板设计、节点设计和基础设计。施工部分主要做了三项工作：按照定额规范计算工程量，施工组织设计，绘制施工进度计

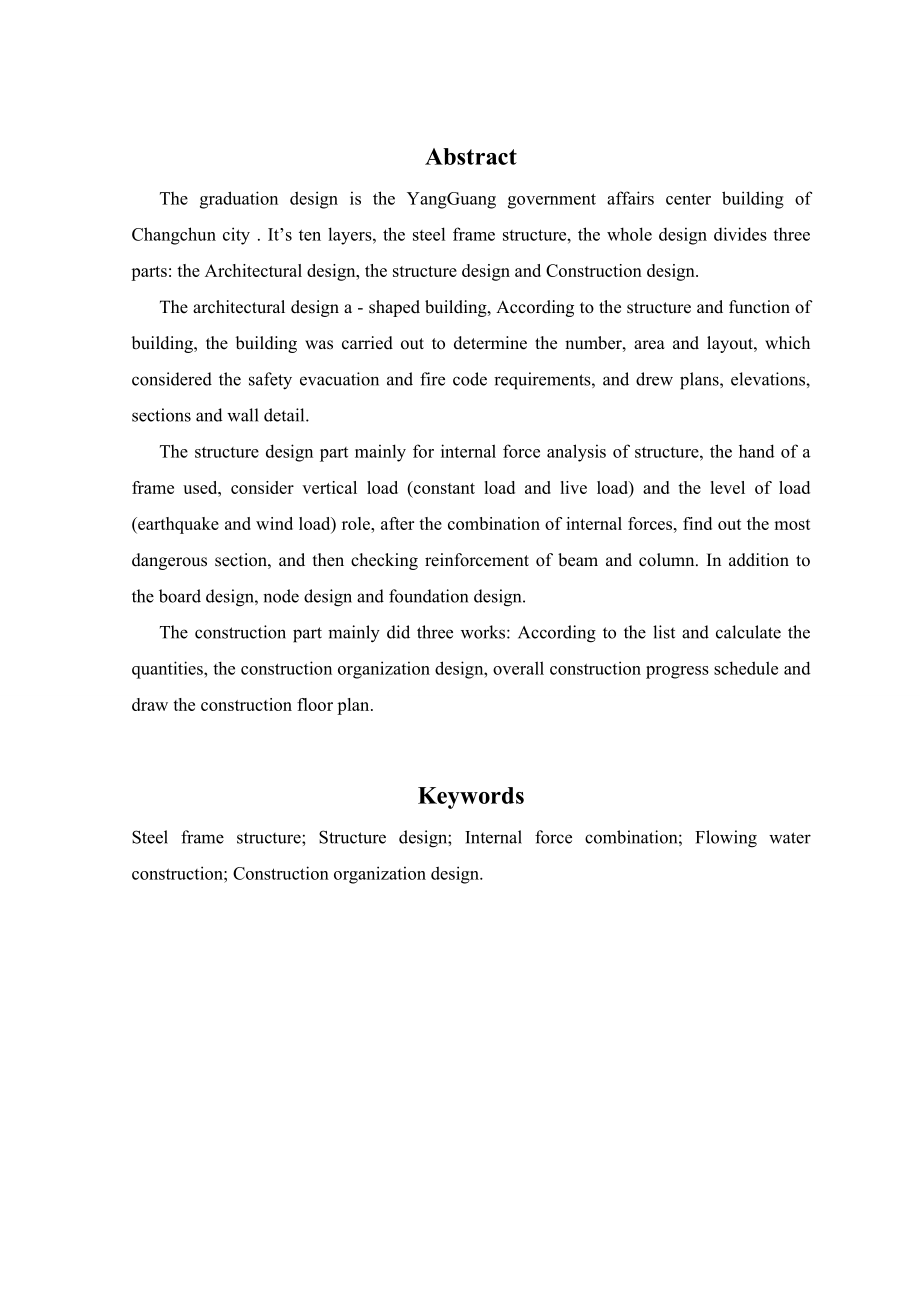

2、划表，绘制施工平面布置图。 关 键 词钢框架结构； 结构设计； 内力组合； 流水施工； 施工组织设计 AbstractThe graduation design is the YangGuang government affairs center building of Changchun city . Its ten layers, the steel frame structure, the whole design divides three parts: the Architectural design, the structure design and Construction de
3、sign.The architectural design a - shaped building, According to the structure and function of building, the building was carried out to determine the number, area and layout, which considered the safety evacuation and fire code requirements, and drew plans, elevations, sections and wall detail.The s
4、tructure design part mainly for internal force analysis of structure, the hand of a frame used, consider vertical load (constant load and live load) and the level of load (earthquake and wind load) role, after the combination of internal forces, find out the most dangerous section, and then checking
5、 reinforcement of beam and column. In addition to the board design, node design and foundation design.The construction part mainly did three works: According to the list and calculate the quantities, the construction organization design, overall construction progress schedule and draw the constructi

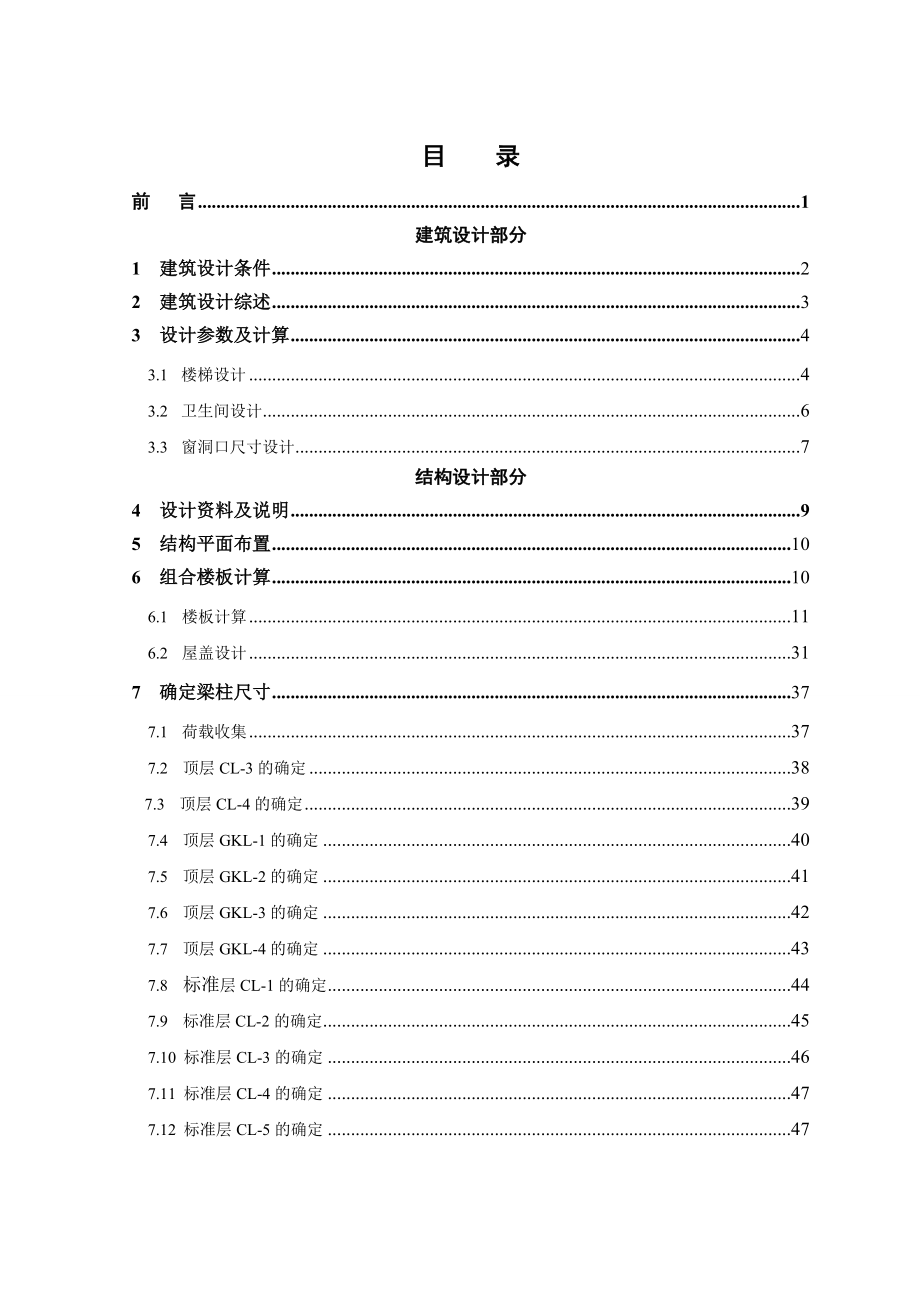

6、on floor plan.KeywordsSteel frame structure; Structure design; Internal force combination; Flowing water construction; Construction organization design.目 录前 言1建筑设计部分1 建筑设计条件22 建筑设计综述33 设计参数及计算43.1 楼梯设计43.2 卫生间设计63.3 窗洞口尺寸设计7结构设计部分4 设计资料及说明95 结构平面布置106 组合楼板计算106.1 楼板计算116.2 屋盖设计317 确定梁柱尺寸377.1 荷载收集37
7、7.2 顶层CL-3的确定38 7.3 顶层CL-4的确定397.4 顶层GKL-1的确定407.5 顶层GKL-2的确定417.6 顶层GKL-3的确定427.7 顶层GKL-4的确定437.8 标准层CL-1的确定447.9 标准层CL-2的确定457.10 标准层CL-3的确定467.11 标准层CL-4的确定477.12 标准层CL-5的确定477.13 标准层CL-6的确定487.14 标准层GKL-1的确定497.15 标准层GKL-2的确定507.16 标准层GKL-3的确定517.17 标准层GKL-4的确定527.18 标准层GKL-5的确定537.19 标准层GKL-6的确
8、定547.20 标准层GKL-7的确定557.21 GKZ的确定568 重力荷载代表值588.1 屋盖重力荷载代表值的计算（十层）588.2 楼面重力荷载代表值的计算(八、九层)598.3 楼面重力荷载代表值的计算（四七层）608.4 楼面重力荷载代表值的计算（三、二层）618.5 楼面重力荷载代表值的计算（底层）618.6 重力荷载代表值表629 水平地震作用下框架的侧移计算629.1 梁线刚度629.2 柱线刚度629.3 横向框架柱抗侧刚度D值649.4 横向框架自振周期659.5 横向框架水平地震作用计算669.6 横向框架侧移计算6710 水平地震下框架内力计算6911 风荷载作用下
9、框架的侧移计算7511.1 风荷载作用下横向框架侧移计算7611.2框架在风荷载作用下的内力计算7711.3 风荷载作用下的横向框架梁端弯矩、剪力及柱轴力8012 竖向荷载作用下横向框架的内力计算8312.1 荷载计算8312.2 分配系数计算8412.3 力矩二次分配法求梁端和柱端弯矩 8612.4 恒载作用下梁端剪力9712.5 活载作用下梁端剪力9812.6 恒载作用下柱轴力9912.7 活载作用下柱轴力10112.8 梁内力组合表见附表110112.9 柱内力组合表见附表210113 梁柱截面验算10213.1框架梁的验算10213.2框架柱的验算10314 节点域设计10614.1
10、节点域稳定性验算10614.2 节点域抗剪强度验算10814.3 纵梁节点域验算10814.4 横梁（横梁与柱翼缘相连）节点域验算10915 节点设计11115.1 梁柱连接设计11115.2 主次梁节点设计12115.3 框架柱拼接节点12415.4 钢柱接头设计12515.5 变截面柱接头设计125III15.6 柱脚设计12516 基础设计12916.1 桩基设计129 16.2 CT-1设计13016.3 CT-2设计133施工设计部分17 工程概况13717.1 建筑概况13717.2 结构概况13717.3 场地条件13717.4 钢结构建筑施工的重点与难点13718 施工部署13
11、818.1 施工准备工作13818.2 施工总体安排14019 主要分部分项的施工方法14119.1 工程测量及定位放线14119.2 土石方工程14419.3 桩基工程14519.4 钢筋工程14619.5 混凝土工程15119.6 模板工程15219.7 脚手架工程15320 钢结构安装15320.1 钢构件安装前的准备工作15320.2 钢结构吊装15520.3 钢梁的安装方案15820.4 压型钢板安装160IV20.5 吊装验算16121 墙体工程16522 门窗工程16622.1 施工准备16622.2 操作工艺16622.3 塑钢窗施工方法16722.4 安装技术方案16723
12、装饰装修工程16823.1 抹灰工程168 23.2 屋面工程16924 安全生产措施17125 成品保护17726 雨季施工措施17827 现场文明施工及环保措施17828 工程验收180结 语182致 谢183附录1：框架梁内力组合表184附录2：框架柱内力组合表185附录3：施工进度计划表186附录4：施工平面布置图187参考文献188 VI前 言 毕业设计是毕业前的综合学习阶段,是深化、拓宽，综合教学成果的重要过程,是对大学期间所学专业知识的全面总结。在做毕业设计的过程中通过查阅各种文献资料、规范案例，不仅拓展了我的知识面，也培养了我独立思考、查阅资料的能力,为以后更好地学习和工作打下
13、了坚实的基础。 本次毕业设计的内容是设计钢框架结构。工程名称为长春市阳光政务中心大楼，位于长春市。设计共分建筑设计，结构设计和施工设计。 建筑设计主要包括平面图、立面图、剖面图、楼梯详图、墙身详图。结构设计主要包括框架梁设计、框架柱设计、压型钢板组合楼板设计、节点设计、基础设计；施工设计包括工程量定额计算，施工组织设计，施工进度计划表的绘制及施工平面布置图的绘制。 钢框架结构是一种常用的钢结构形式，其优点是可采用较大的柱距和提供较大的使用空间，建筑平面布置灵活，能适应多种类型的使用功能，结构简单，构件易于标准化和定型化，施工速度快。因而目前广泛应用于多层的办公楼、旅馆及商场等建筑。本结构计算选
14、用一榀横向框架为计算单元，采用手算方法。本设计主要通过工程实例来强化所学的专业知识，建立一个完整的设计知识体系，了解设计大体过程，通过查阅大量的相关设计资料和组内探讨学习，提高自己的动手能力和团结合作能力。 这次设计是在宿晓萍老师，王玉英老师、王德君老师的悉心指导下完成的，在此向你们表示衷心的感谢！在设计过程中，由于经验的匮乏和时间的仓促，缺点错误在所难免，敬请各位老师和同学批评和指正。 建筑设计部分1 建筑设计条件工程题目：本工程名称为长春市阳光政务中心大楼工程地点：长春市区建筑面积：11016m2（5%）建筑层数：主体10层功能要求：为改善政府机关办公条件，提高办事效率，拟新建此政务中心大楼，设计满足适用、安全、经济、合理等要求。要求底层设置套间办公室三间（5055m2/间），其它层设置套间办公室六间（5055m2/间），设文印室一间（50m2/间）
